【Kafka 源码手记】03 Kafka 架构总览
上一篇我们聊了 Kafka Log 的结构，结尾留了一个问题：单机的 Log 设计得再优秀，受制于单机存储容量上限，一台机器难以装下一个公司的活动数据，也无法做到高可用，一旦宕机，服务就会停止。所以 Kafka 必须把 Log 做成分布式的——那么问题就是，Log 应该怎么拆、怎么复制、怎么在机器故障后继续工作？
这一篇我们要回答的就是这个问题，但在回答之前，我们先把镜头拉远：不看具体每个部分的实现，而是看一下 Producer、Broker、Consumer、Topic、Partition 这几个天天挂在嘴边的词是怎么配合到一起工作的，看它们如何咬合成一条完整的链路。看完之后，这些问题的答案会自然浮现出来。
Producer、Broker、Consumer、Topic、Partition 这几个角色，如何协作成一条完整链路？
一条消息从发出到被消费，中间到底经历了哪几步？
每个角色各管什么、不管什么——智能放在哪一端？
一条消息的旅程：全系列的地图

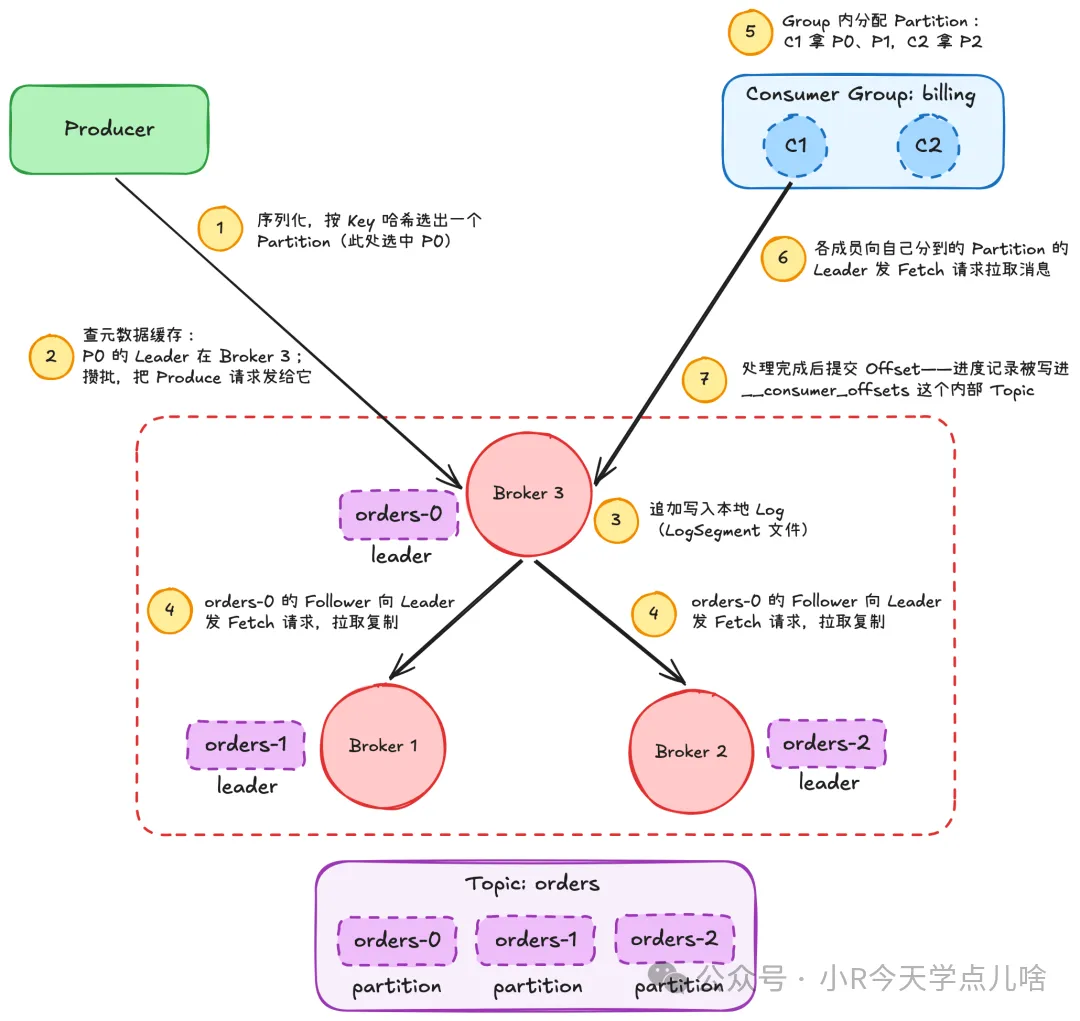

这里我直接把答案给出来。假设 Topic orders 有 3 个 Partition、每个 Partition 3 个副本，一条带 Key 的消息从发出到被消费，要走完这样一段旅程：
大体上可以分为七步。第 ② 步的「选 Partition」和第 ⑤ 步的「分配 Partition」是两回事：前者在 Producer 端决定消息去哪，后者在 Consumer 端决定谁来读哪，中间的 ③ ④ 两步只管把数据可靠地存住。
这张图就是整个系列的地图。后面每一篇，本质上都是在放大其中一格：③ 的写入路径和 LogSegment 管理在讨论存储引擎时会详细聊，④ 的复制与 Leader 选举则会在副本与高可用章节讨论，① ② 的攒批、路由、重试会在探讨 Producer 机制时深入研究，⑤ ⑥ ⑦ 的消费、Rebalance、Offset 提交则划分到 Consumer Group 部分。本篇只是给读者一个整体上的认识。
没怎么接触过 Kafka 的人对 Kafka 的印象可能是「一堆概念名词」，相信有了这张图，我们可以发现这些名词之间是有一条明确的因果链的：因为分区是数据分布的单位，所以路由要按分区来做；因为每条消息只属于一个 Partition，所以并行度就等于 Partition 数；因为副本以 Partition 为单位，所以容错也以 Partition 为单位。下面把这些逐个铺开。
角色分工：智能的客户端，简单的 Broker
从图中我们最先感受到的，是职责的分布方式：Kafka 把大量「智能」放在了客户端，Broker 反而相对简单。
先看 Producer。发消息之前，它要自己完成序列化、选 Partition、攒批三件事。选 Partition 的决策链在 clients/src/main/java/org/apache/kafka/clients/producer/KafkaProducer.java:1469 的 partition 方法里，逻辑是三级：
显式指定了 Partition 就直接用；
没指定、但配置了自定义 partitioner 就交给它；
否则走内置的分区逻辑——对有 Key 的消息调
BuiltInPartitioner.partitionForKey做哈希，没有 Key 就返回UNKNOWN_PARTITION交给攒批逻辑去定。
注意一个细节：BuiltInPartitioner 并不是 Partitioner 插件，类注释（BuiltInPartitioner.java:33-34）特意声明它只是个工具类、由攒批侧的 RecordAccumulator 直接调用——分区决策和攒批是缠在一起的，聊到 Producer 时会详细展开。「没有 Key 的消息去哪」不是随便扔的，4.x 的默认策略叫 adaptive sticky partitioning（BuiltInPartitioner.java:36 的类注释）：先粘住一个 Partition 攒批，批满了或超时了再换下一个。也就是说，连「负载均衡」这件事都是客户端自己在做。
再看 Consumer。它是纯拉模式：自己发 Fetch 请求，自己处理消息，自己决定什么时候提交 Offset。读到哪了这件事，消费者心里有数，Broker 不替它记。
那 Broker 管什么？收到 Produce 请求就往对应 Partition 的 Leader 副本追加（ReplicaManager#appendRecords），收到 Fetch 请求就从 Log 里读（ReplicaManager#fetchMessages），再加上配合复制和协调。它不决定消息属于哪个分区——那是 Producer 定好的；不追踪每个消费者读到哪——那个进度本身也是消息，写在 __consumer_offsets 这个内部 Topic 里（对，协调状态也走 Log，上一篇的哲学贯彻得很彻底）。
有个细节让我停下来确认了一遍：Follower 副本的同步，走的也是 Fetch。也就是说 ④ 和 ⑥ 在 Broker 这一侧是同一条读路径，副本同步不过是「特殊的消费者」。这个设计的意味先记下，展开留到「副本与高可用」部分。
「智能客户端、哑 Broker」不是一句口号，而是一组可以逐条验证的分工：路由在客户端，进度在客户端（提交到 Topic），Broker 集中火力做存储和复制。为什么这样分？对比参照一节再回来谈。
Topic 与 Partition：逻辑名与物理目录
图里 orders 这个 Topic 被拆成了 orders-0、orders-1、orders-2 三个 Partition。这个拆分不是比喻，是物理事实：每个 Partition 的每个副本，落在哪台 Broker，就是那台机器上的一个目录，上一篇见过的 .log、.index、.timeindex 文件就躺在里面。Topic 只是个逻辑名字，它没有对应的物理实体——你找不到任何一个叫 orders 的目录或文件。

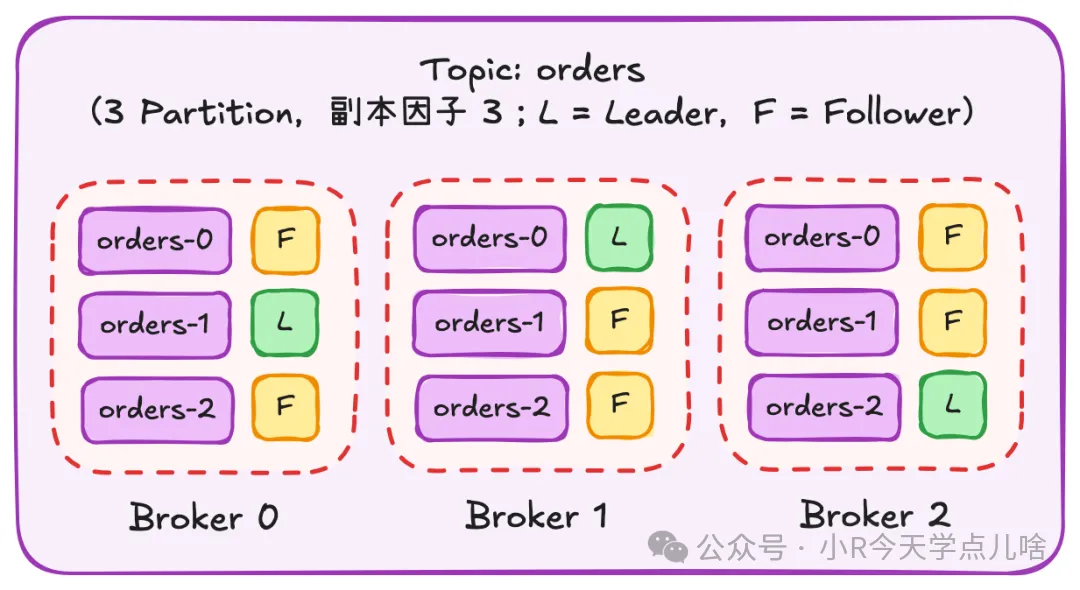

kafka-topics.sh --describe 的输出，本质上就是这张物理对应关系的一览表：Leader 列告诉你每个 Partition 的 Leader 副本在哪个 Broker 上，Replicas 列列出全部副本的位置，Isr 列是其中跟得上进度的那部分。动手实践一节会看到真实输出，这里先把对应关系讲清楚：
注意两点。
同一个 Partition 的多个副本一定分布在不同 Broker 上——都放一台机器上就没有容错可言了。
Leader 的分布是打散的（P0 在 Broker 3、P1 在 Broker 1、P2 在 Broker 2），这样读写压力不会堆在一台机器上；至于怎么打散、谁来定，属于「副本与高可用」部分的话题。
顺带一提，4.x 的 --describe 输出比老版本多了 Elr 和 LastKnownElr 两列（对应 TopicPartitionInfo.java:44-45 里的 eligible leader replicas 概念，KIP-966 引入），本篇实验里它们是空的，知道有这回事即可，容错细节同样在后面再讨论。
Broker 内部：一次请求路过的地方
下面把 Broker 这个盒子打开一条缝。打开的方式很直接：看 Broker 进程是怎么被装配起来的——core/src/main/scala/kafka/server/BrokerServer.scala 的 startup 把所有部件 new 出来并串在一起。
我们以一条 Produce 请求的视角走一遍：
网络层的
SocketServer（BrokerServer.scala:274 装配）负责接连接、读字节；请求进队列，由一组KafkaRequestHandlerIO 线程（:480 装配，类在 KafkaRequestHandler.scala:88，线程循环里receiveRequest取请求）消费；线程把请求交给协议入口
KafkaApis（:455 装配），它按请求类型分发——Produce 走handleProduceRequest（KafkaApis.scala:396），Fetch 走handleFetchRequest（:563），Offset 提交走handleOffsetCommitRequest（:273），入组走handleJoinGroupRequest（:1376）；Produce 最终落到
ReplicaManager（:347 装配）的appendRecords（ReplicaManager.scala:637），再交给LogManager管理的本地 Log——也就是上一篇拆解过的那套LogSegment文件。
其余部件也做一个简单的介绍：
ReplicaManager管所有本机副本的读写与复制状态；LogManager管所有本盘 Partition 目录的生命周期（core 里只剩这一个 Scala 存储文件，存储主体已 Java 化，「存储引擎」部分会展开）；GroupCoordinatorService（GroupCoordinator接口的实现，BrokerServer.scala:672 装配）管消费者组的成员关系与 Offset，TransactionCoordinator管事务，各自细节都在「Consumer Group」部分展开；还有
KRaftMetadataCache（:209）缓存本 Broker 看到的元数据视图。
翻 Partition.scala 的时候有个小发现：老资料里的 Replica 类在 4.x 已经不存在了，副本状态并进了 Partition.scala:163 的 Partition 类——八股文还在问 Replica，而源码已经把它删了。
这些名字本篇全部到此为止，具体的展开都留待后面的文章。鸟瞰的意义在于：以后任何一篇钻进某个组件时，你能够知道它在整个架构图上的哪个位置。
客户端与 Broker 怎么说话
之前那张架构图里的第 ② 步有个环节我没细说：Producer 怎么知道 P0 的 Leader 在 Broker 3 的？我们可以分两层来看这个问题，篇幅有限，本篇我们只说到第一层。
第一层是协议。Client 与 Broker 之间跑的是 Kafka 自己定义的二进制协议，直接架在 TCP 上：请求头里带 API key 和 API 版本号，Broker 按版本回应，新旧客户端与新老 Broker 可以混搭。这套协议的细节（都有哪些 API、版本怎么协商）是「连接与请求处理」部分的主题。
第二层是元数据。客户端维护着一份元数据缓存（clients/src/main/java/org/apache/kafka/clients/Metadata.java:67），里面是「每个 Partition 的 Leader 在哪个 Broker」这样的映射；它需要拉取和刷新，也会过期出错。注意一个容易被忽视的事实：bootstrap.servers 只是入口门牌，客户端连上任意一个 Broker 拉到元数据之后，后续是直连各 Broker 的。这套寻址模型的完整故事，正是下一篇的内容——所以这里点到为止。
元数据归谁管：KRaft 一句话
还有一个角色图里没画：Controller。它管的是集群的元数据——Topic 有哪些、Partition 的副本放在哪、谁是 Leader，这些「数据的数据」总得有个权威。
4.x 的答案叫 KRaft：元数据由 Controller 组成的 Quorum 仲裁，实现就是 metadata/src/main/java/org/apache/kafka/controller/QuorumController.java:175 的 QuorumController 类。最妙的一点是存储形式：元数据的变更本身被写进一条 Raft 复制的 Log，即内部 Topic __cluster_metadata（固定 partition 0，见 Topic.java:30-31）；每个 Broker 通过 KafkaRaftManager 订阅这条 Log、用 MetadataLoader 把变更加载进本地的 MetadataCache（装配点在 SharedServer.scala:291 和 :324）。换句话说，元数据的存储也 Everything Is A Log——上一篇的哲学连控制面一起收编了。Broker 之间对元数据的最终一致，就转化成了「大家消费同一条 Log 到相同位置」的问题。
部署 KRaft 集群时你会遇到两种配法——静态的 controller.quorum.voters 把 Voter 地址逐个写死（本篇实验用的就是这种），动态的 controller.quorum.bootstrap.servers 让 Quorum 自行形成（KIP-853），QuorumConfig.java:58 起的注释写明前者是旧式配法、与动态配法互斥。KRaft 的内部机制（Raft 怎么选主、snapshot 怎么打）是后面单独文章的主题；它取代掉的 ZooKeeper 模式，留到「从 Zookeeper 到 KRaft」部分作历史叙述。本篇只需要一句话：元数据也有一条 Log，Broker 是它的消费者。
这个系列接下来怎么走
地图有了，这一系列我会按照「沿消息的生命周期推进」这一路线完成。先看数据落地的样子（存储引擎：LogSegment、索引、retention 都在 02 篇埋了钩子），再看它如何被复制和保护（副本与高可用），然后回到发送端（Producer 的攒批、路由、幂等、事务）和消费端（Consumer Group 的分配、Rebalance、Offset）。可靠性和顺序保证是两个横切专题，分别在单独的篇章中回过头来把前面的线索收拢。
动手实践：搭一个三节点集群
这篇的实验会比前两篇的要”重“：这篇文章中涉及到了「分布」这件事，单容器无法实现。所以我们用 Docker 起一个 3 Broker 的 KRaft 集群（每节点 process.roles=broker,controller，即混合模式），完整可复现脚本我会贴到文末的附录，环境变量的骨架照着官方的 docker/examples/docker-compose-files/cluster/combined/plaintext/docker-compose.yml 抄，只是把 compose 换成了裸 docker run；跟官方的差异交代清楚：副本因子相关的值按三节点做了调整（offsets 与事务 Topic 的 RF 从 1 改成 3、事务 min.isr 改成 2），share-coordinator 相关两行与实验无关没抄，组重平衡初始延迟清了零，并显式关掉自动建 Topic（KAFKA_AUTO_CREATE_TOPICS_ENABLE=false，让每个 Topic 都从明面上的命令出生）。官方 compose 里那行 KAFKA_LOG_DIRS 我也没抄——当时没多想，这个疏忽的后果要到「看物理目录」一节才显形。先起集群：
管理命令统一从容器内执行，走 --bootstrap-server kafka-1:19092。先确认控制面活着：
（CurrentVoters 原本是一整行 JSON，为了排版折成了三行，内容原样。）三个 Voter，Controller Quorum 完整——这次 Raft 选出了 3 号当 Leader，选主机制本身是第 52 篇的事。建 Topic，然后立刻看那张「物理对应一览表」：
和我上面画的分布图完全一致：Leader 打散在三个节点上，Isr 暂时就是 Replicas 的全部（刚创建，都跟得上）。Replicas 的顺序也不是随便排的，第一位就是所谓的优先副本。Elr / LastKnownElr 两列空着，如前所述，KIP-966 的新概念，此处不管。至于 Configs 里的 min.insync.replicas=1：不是我设的，建 Topic 命令里没有任何 --config。用 kafka-configs.sh --describe --all 查这个 Broker，会发现这条配置的来源标着 DYNAMIC_DEFAULT_BROKER_CONFIG——集群级的动态默认值，而且是 Controller 写进元数据 Log 的：ELR 启用时（就是上面 Elr 两列），首次激活的 Controller 会补写一条集群级 min.insync.replicas 配置，值取静态默认的 1（ActivationRecordsGenerator.java:97-104，调用点 QuorumController.java:1166-1171）。所以照上面的步骤复现，这行输出会一模一样。输出里两个看不懂的地方——Elr 空列和这条多出来的 Config——原来竟是同一个 KIP 的故事。「配置有来源之分」这件事，后面讲 min.insync.replicas 与 ISR 的关系时还会聊到。
接着验证旅程的第 ① 步：同 Key 恒同 Partition。发 6 条带 Key 的消息（alice 三条、bob 两条、carol 一条），消费时把 Partition 打出来：
alice 的三条全在 Partition 0，carol 的一条在 Partition 2——同 Key 恒同 Partition，哈希路由亲眼可验。（alice 和 bob 恰好都哈希到 0，只有几个 Key 时撞上是正常的，不代表有 Key 也乱跑。）
还有个顺带的收获：消费顺序是 carol 打头。我把 alice:10 先于 carol:30 发出去，但两条走了不同的 Partition，谁先被消费到取决于各自的 Fetch 时机——Partition 之间不存在全局顺序，顺序只在 Partition 内部成立。后面的「顺序保证」专题我们再回过头来讨论。
然后看物理目录——前面漏抄 KAFKA_LOG_DIRS 的后果在这里显形了。我按 02 篇的肌肉记忆直奔 /tmp/kraft-combined-logs，扑空；进容器在渲染出的 /opt/kafka/config/server.properties 里 grep log.dirs，仍旧一无所获。回头读镜像的渲染代码才想明白：02 篇的单容器是零环境变量裸起，走镜像内置模板 /etc/kafka/docker/server.properties（log.dirs=/tmp/kraft-combined-logs 就写在那里面）；这次为了让三节点互相认识设了一堆 KAFKA_ 变量，而渲染逻辑是「只要环境变量产出任何配置行，内置模板就被整体绕过」（KafkaDockerWrapper.scala:146-154）。我没设 KAFKA_LOG_DIRS，渲染结果里自然没有 log.dirs，于是落到 Kafka 的原生默认值 /tmp/kafka-logs。同一个镜像、两次实验、两个数据目录，差别不在镜像，在配置的来源。
（我手动重排过版面，条目是原样的。）三台机器目录结构一模一样：orders-0/1/2 全在（副本因子等于节点数，每台都持有全部分区），__consumer_offsets 50 个分区目录也全在，外加 __cluster_metadata-0 和几个目录级的 checkpoint 与 meta.properties（先不展开）。三台的差别不在「有哪些目录」，在「谁是 Leader」——这正是本节想确认的认知：目录是副本，Leader 是身份。
顺便看看 __cluster_metadata-0：.log、.index、.timeindex、leader-epoch-checkpoint、partition.metadata，外加一个 quorum-state——和普通 Topic 同构的 segment 文件。元数据真的是一条 Log，前面「元数据归谁管」一节的论断在磁盘上坐实了。
最后对比同一个 Partition 的 Leader 与 Follower 侧。本轮 orders-0 的 Leader 在 kafka-3，kafka-1 是 Follower 之一（每轮创建 Topic 时副本怎么摆会有轮换，所以下面的命令对任意两台都成立）：
（两台的输出逐项一致，日期时间戳略去。）同一个 Partition，Leader 与 Follower 侧文件完全同构，.log 都是 186 字节。Follower 侧的数据不是「另一个格式」，就是同一份 Log 的复制。
收尾前加一场故障演练，检验「怎么容错」。kafka-2 此刻担任 orders-2 的 Leader，把它停掉：
三个变化：
P2 的 Leader 从 2 换成了 3；
三行的
Isr都把 2 踢了出去；而
Replicas列原样不动——副本放置计划没变，变的只是谁当 Leader。
这期间再发一条 alice:{"amount":99}、再消费一次，一切照常（它仍落在 Partition 0）。重启 kafka-2，十来秒后：
Isr 恢复成三成员，但 P2 的 Leader 停在 3 不动——它没有立刻迁回「原本该在」的 2。为什么不迁、什么时候迁、Isr 的进出依据是什么，都是「副本与高可用」部分的正题，这里先记下现象。
再补一个验证：此刻三台机器上 orders-0 的 .log 全部是 272 字节——比刚才多了 86 字节，正是故障期间写进去、之后又被重启节点追平的那条 alice:99。复制在正常时无感，出事时也不掉链子。
对比参照：智能放在哪一端
拿「智能放在哪一端」这把尺子去量 RabbitMQ 和 Kafka，两条路线立刻分开。
RabbitMQ 把智能放在 Broker。客户端只要把消息交给 Exchange，路由规则（binding、routing key 的匹配）在 Broker 端解释执行，消息进了哪条 Queue、什么时候投给哪个消费者、没确认怎么重投——全部状态和决策都在服务端。客户端因此很简单：连上去、publish、收下就确认。
Kafka 把智能放在客户端。路由规则退化成一句哈希，于是可以整个下放给 Producer；消费进度下放给 Consumer 自己提交；Broker 端既不解释路由，也不维护每个消息的投递状态，剩下的事就是追加写、复制、按 Offset 读。
但与其说谁更聪明，不如说约束不同。RabbitMQ 的约束是路由表达力与队列语义：routing key 要支持模式匹配这类灵活规则，匹配天然得在中心做；队列语义是「取走即删、逐消费者投递确认」，Broker 必须替每条在途消息记账。这两件事放不进客户端，所以智能只能堆在服务端，代价是 Broker 的复杂度和中心化压力。Kafka 的约束是存储吞吐：目标是把每秒百万级事件顺序落盘，Broker 端每多一个逐条决策就多一分瓶颈，所以规则被预先简化——分区先切好、路由就一句哈希、读取只认 Offset——简单到客户端完全可以自己执行。智能下放换来的，是 Broker 可以做得极简、极快、极好扩展。
同一个问题（消息从 A 到 B），两种约束，两种放法。判断一个消息系统（或者任何分布式系统）的行为特征时，「智能在哪一端」比功能清单有用得多。
工程启示
用好 Kafka：把客户端当作生产系统的一半来对待。 这一篇最该带走的运维直觉是：Kafka 的客户端不是简单的驱动，它承担着元数据缓存、分区路由、攒批、重试这些实打实的职责。推论有三条。排查问题先看客户端：消息「为什么去了那个分区」「为什么延迟高」「为什么重复」，答案多半在客户端版本和参数里（partitioner 的选择、batch.size 与 linger.ms 的配比），不在 Broker。客户端版本要当作依赖严管：路由策略、元数据刷新行为随版本演进（比如上面提到的 adaptive sticky partitioning 就是后来才有的默认行为），混版本客户端的行为可能不一致。客户端占用的资源要计入容量：它常驻线程、缓存、连接，不是零成本。
设计借鉴：以固定并行度单元做横向扩展。 Kafka 的高吞吐、可扩展、可容错，最终都收敛到同一个原语——Partition。它是并行度的单位（Consumer 最多和 Partition 一样多）、扩展的单位（Partition 摊到多台机器）、容错的单位（副本、Leader 选举都以 Partition 为粒度）。这个模式的可迁移性极强：分库分表里的分片、一致性哈希里的虚拟节点、Flink 的并行 subtask、Iceberg 的 partition，骨子里都是同一件事——把大问题预切成固定数量的单元，单元再映射到机器；并行度在切分时就定了，扩容扩的是机器对单元的承载，而不是单元本身。代价也一致：单元数一旦定低，事后就发现改不动了——Kafka 加 Partition 会打乱 Key 的路由，别的系统多半也有各自的连锁反应——用这套模式前，先想清楚并行度上限。
小结
这一篇把 02 篇结尾的分布式之问推进了一步：拆，是按 Partition 切，一个 Partition 一个目录；复制，是 Follower 向 Leader 发 Fetch 拉取，同一条读路径顺便服务了消费者；容错，是 Leader 挂掉后由 ISR 中的副本接替，Replicas 不变、Leader 换人。Producer、Broker、Consumer 的分工也明确了：智能在客户端，Broker 专注存储与复制；连元数据和消费进度，都被收编成了 Log（__cluster_metadata、__consumer_offsets）。全系列的地图画完，后面的每一篇都是放大其中一格。
但图里还有一个环节我们没讲完：第 ② 步 Producer「查元数据缓存」查到的那些 Leader 位置，最初是从哪来的、怎么保持新鲜？bootstrap.servers 明明只写了一个地址，客户端怎么找齐了整个集群？下一篇从这扇门进去。
下一篇：客户端如何找到 Broker。
