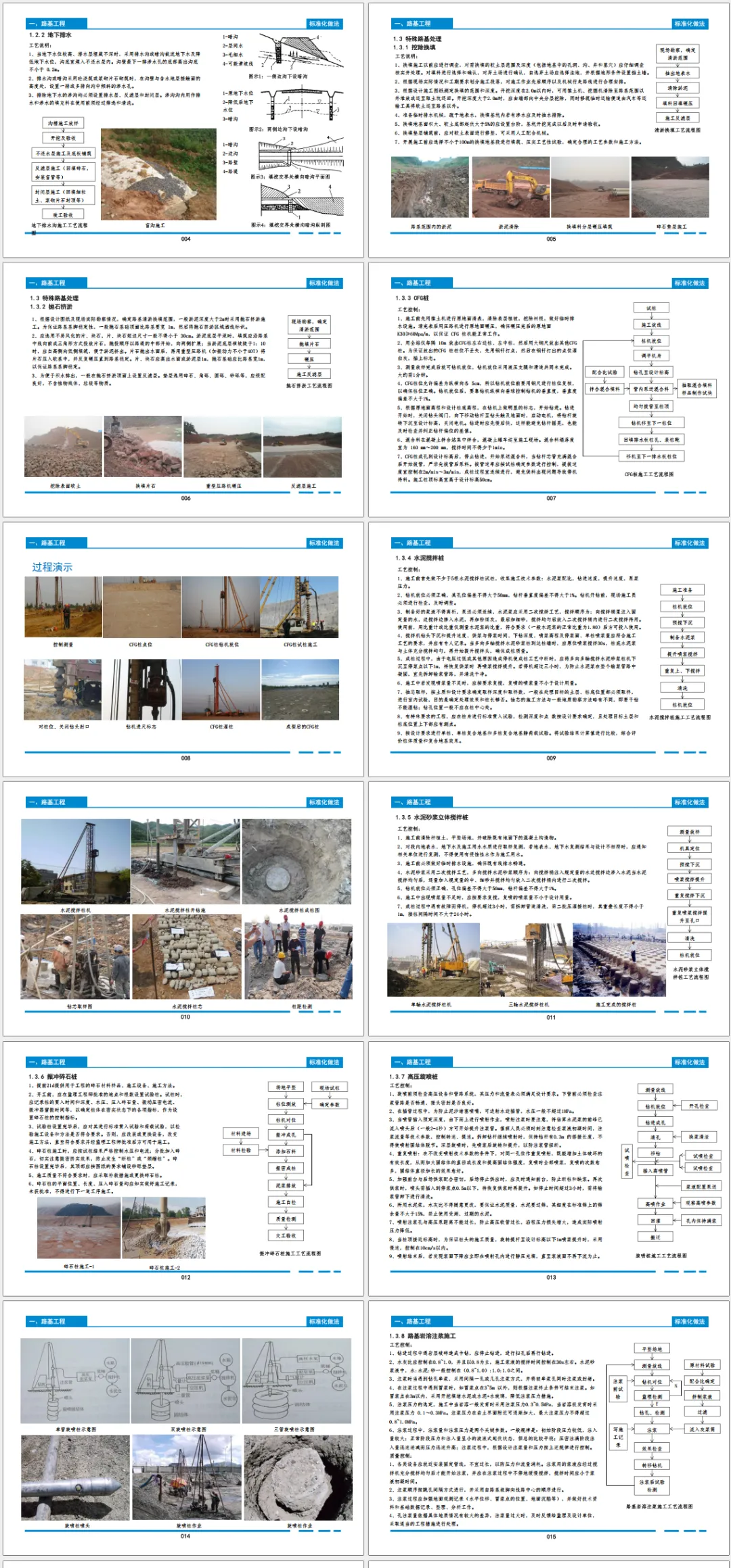

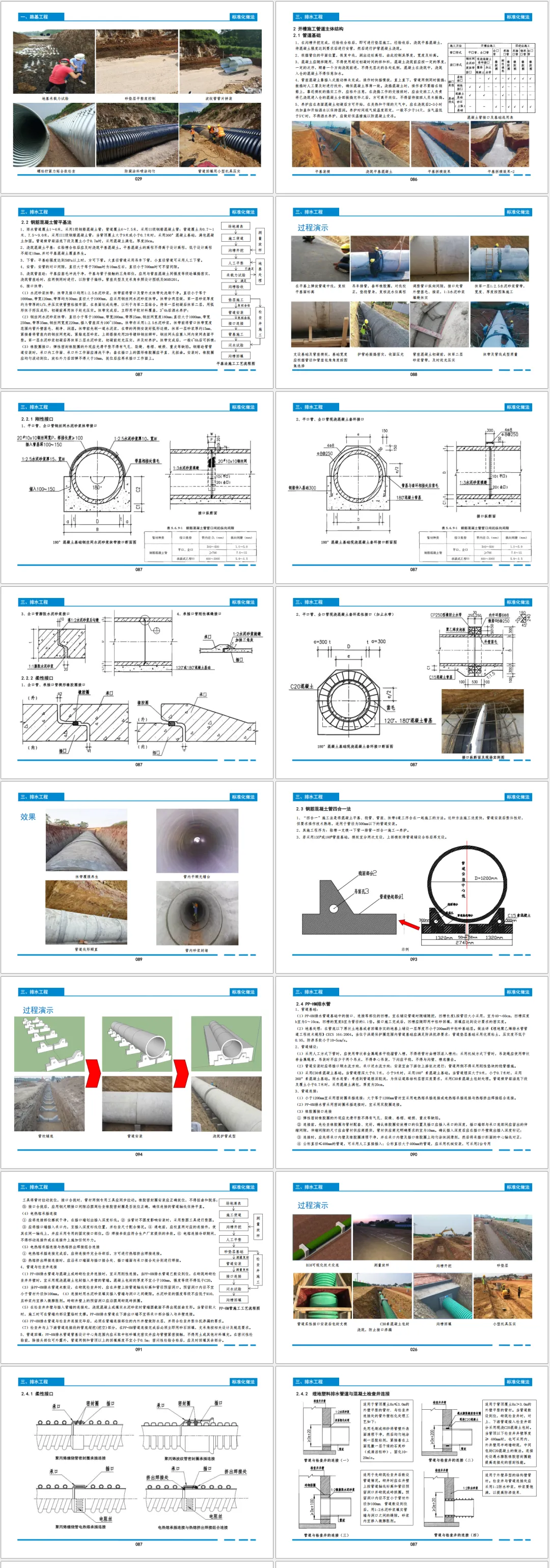

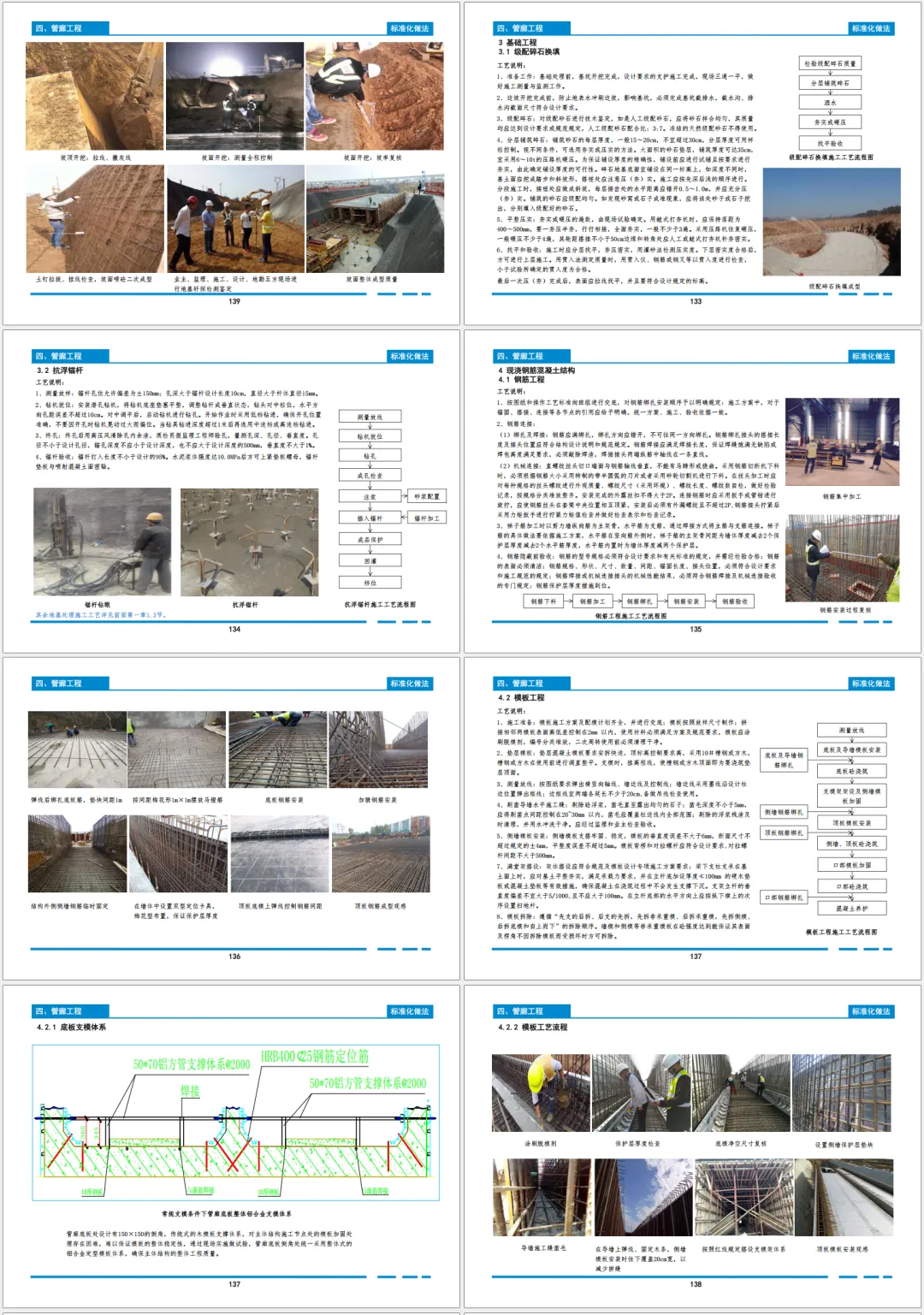

【可下载】市政基础设施工程质量标准化图集PPT

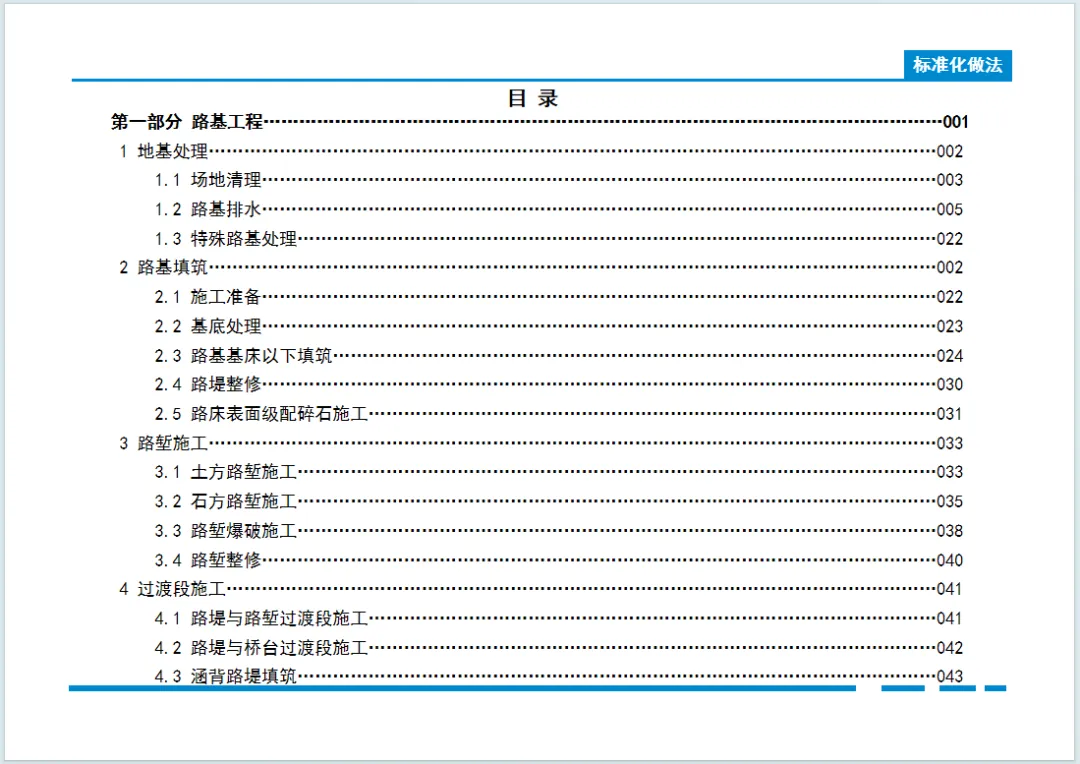

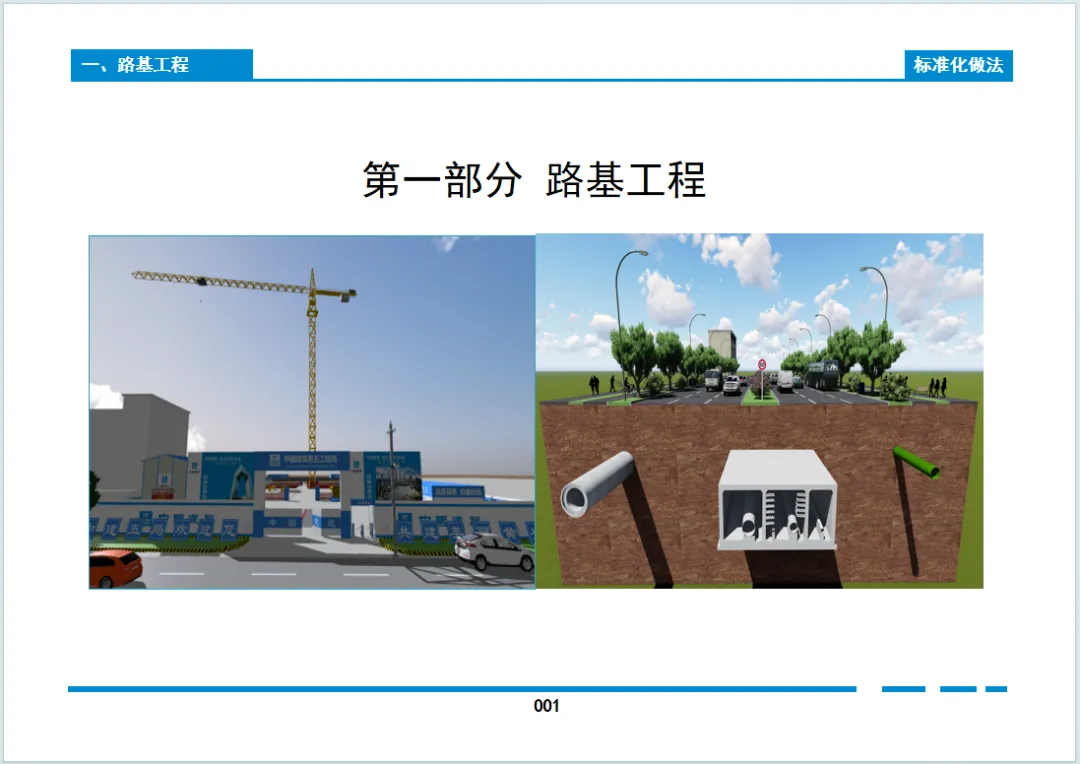

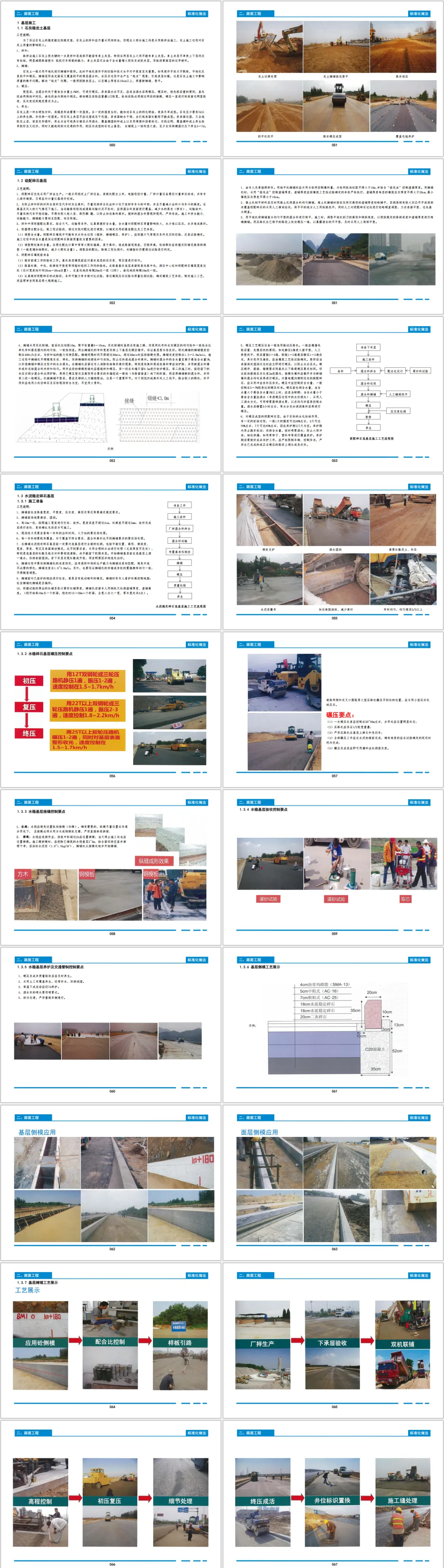

路基工程：筑牢城市基建 “地基”

路基是工程的基础，重中之重在于地基处理与填筑压实，容不得半点马虎。

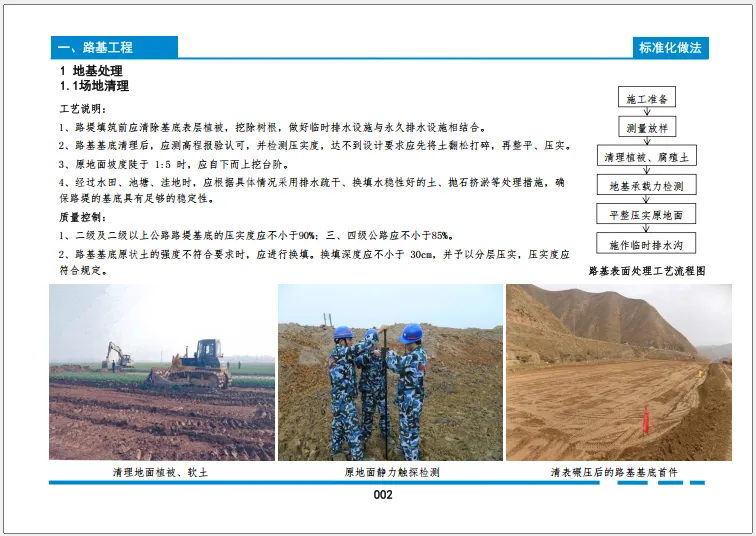

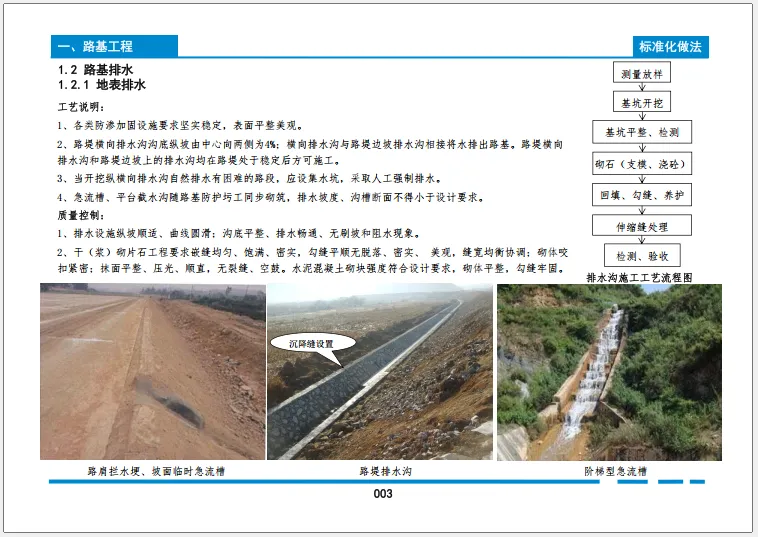

✅️场地清理：清除植被、树根，原地面坡度陡于 1:5 需挖台阶，水田洼地采用排水疏干、抛石挤淤等措施，二级及以上公路基底压实度不低于 90%。

✅️特殊路基处理：挖除换填、抛石挤淤、CFG 桩、水泥搅拌桩等工艺各有适用场景，比如抛石挤淤选用短边不小于 30cm 的片块石，重型压路机碾压至路基稳定；CFG 桩垂直度偏差不大于 1%，桩顶标高宜高于设计 50cm。

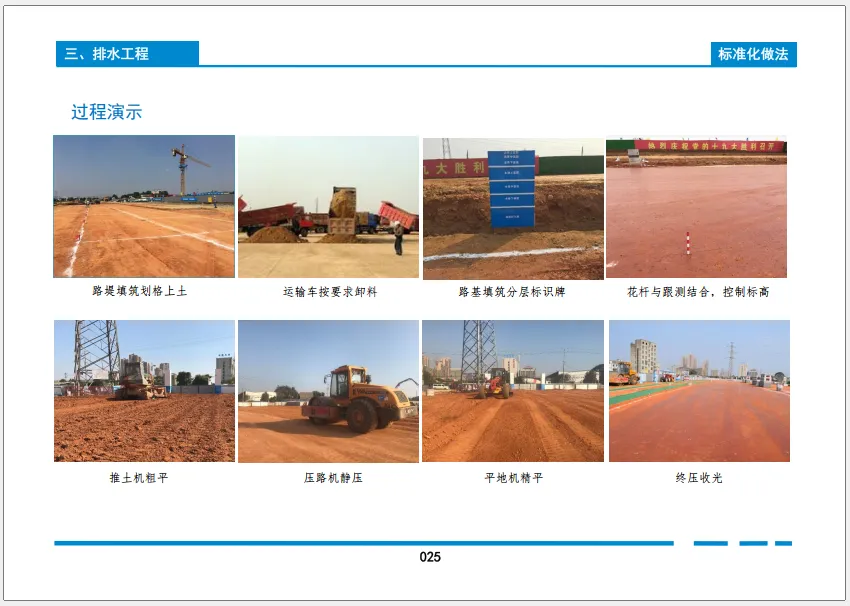

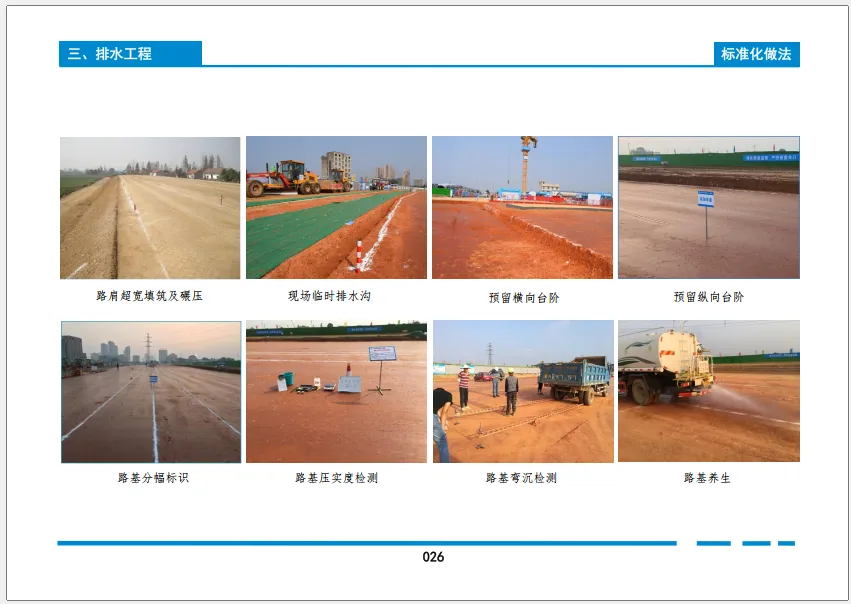

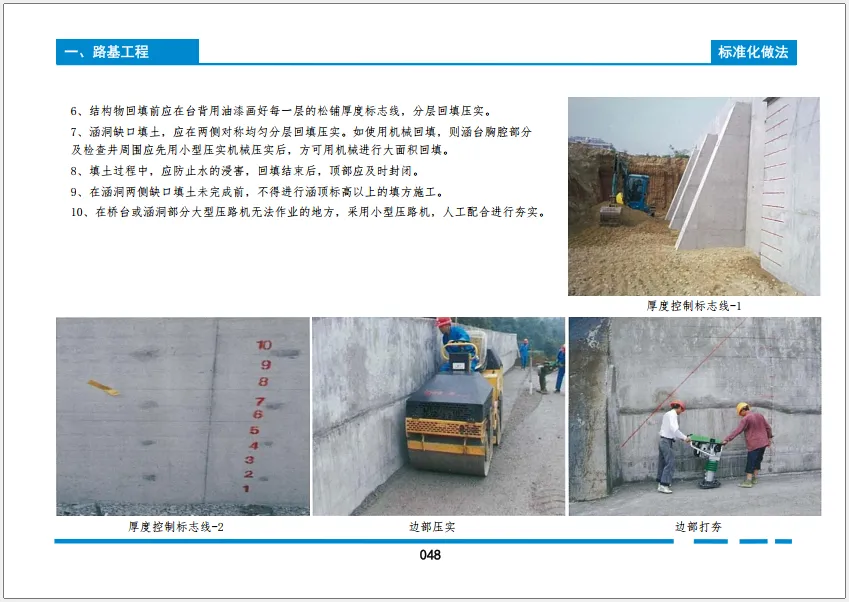

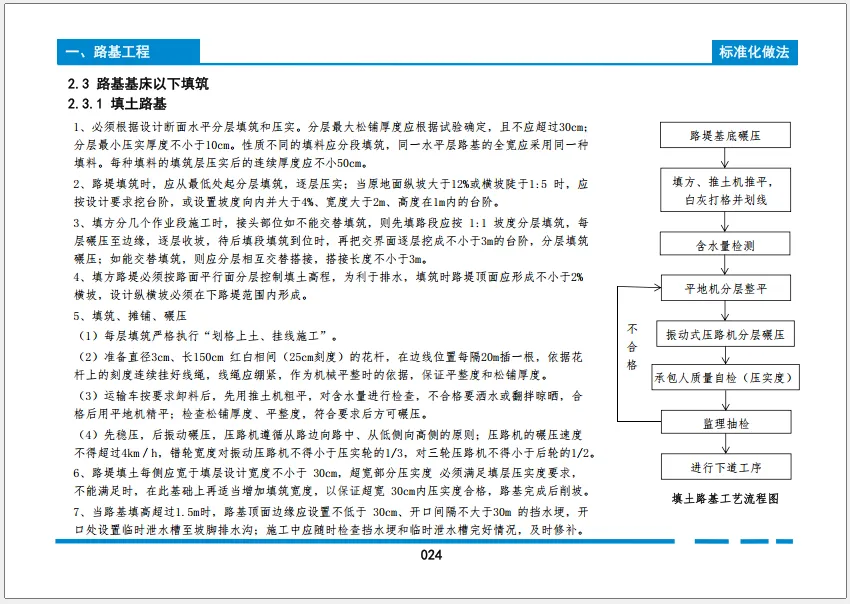

✅️路基填筑：严格遵循 “三阶段、四区段、八流程”，填土路基分层松铺厚度不超 30cm，填石路基需对空隙填充石渣石屑，碾压实行孔隙率、沉降差 “双控”，每侧超宽填筑不小于 30cm，确保压实到位。

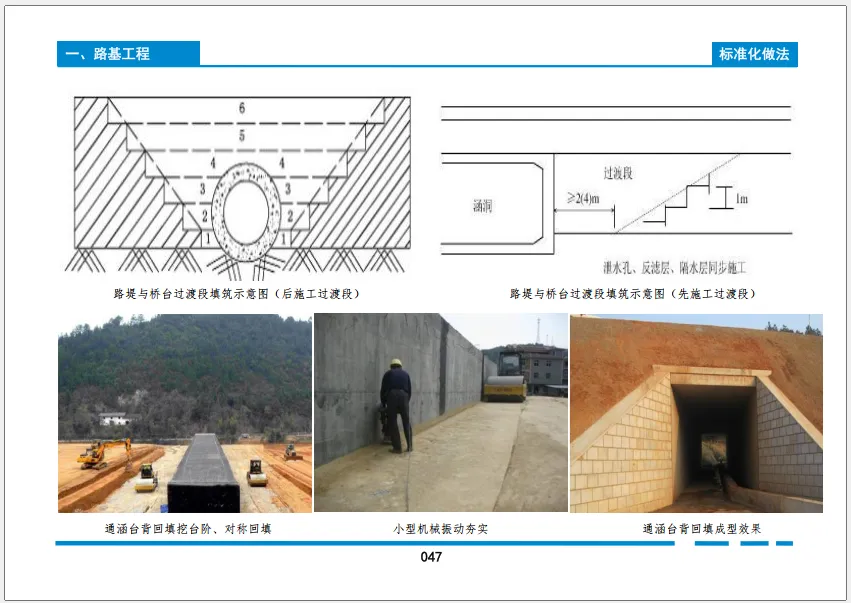

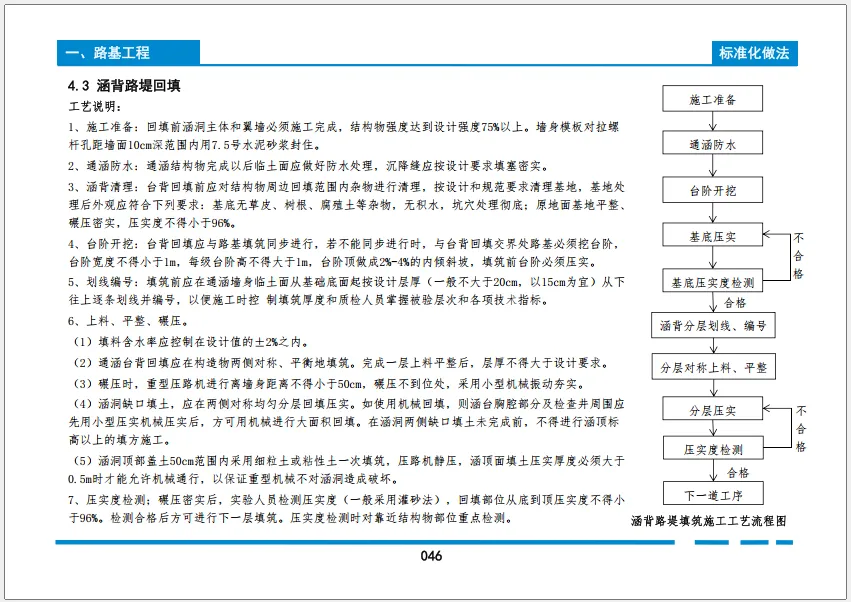

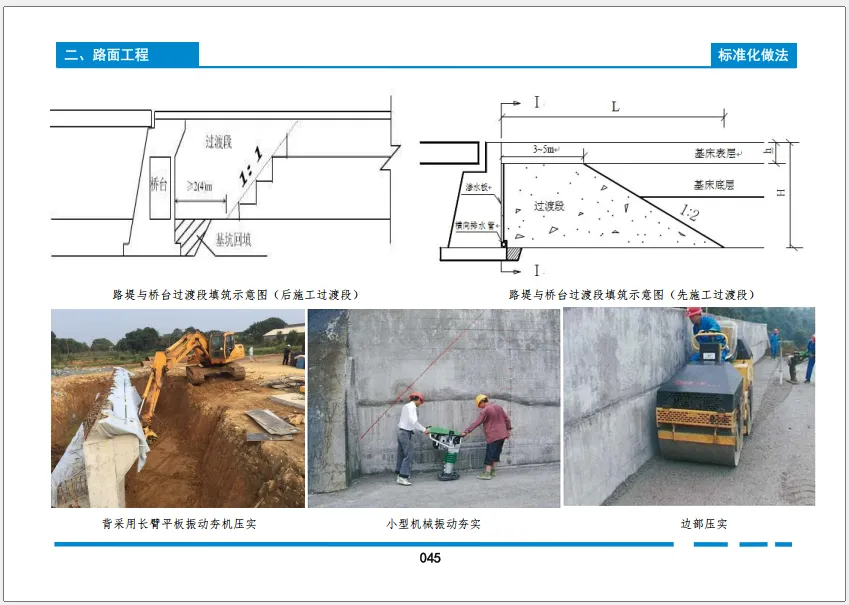

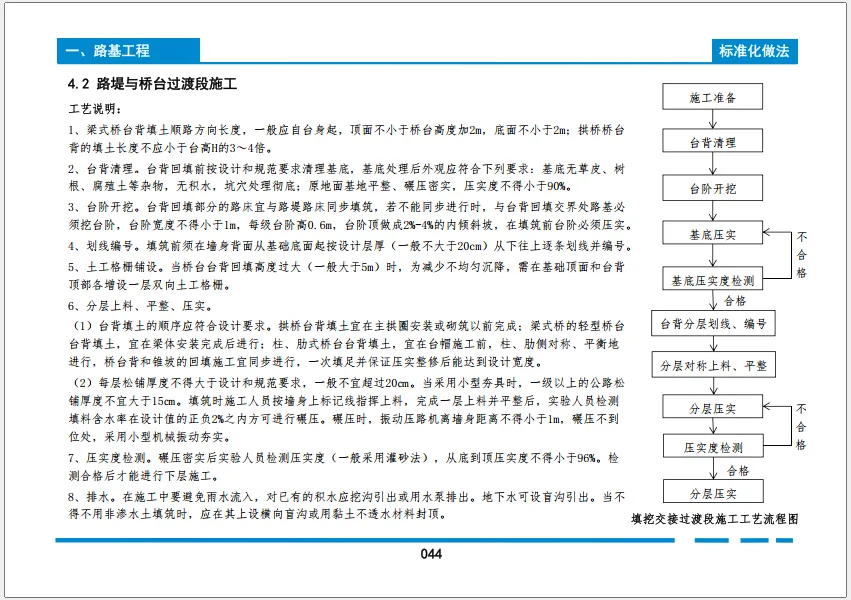

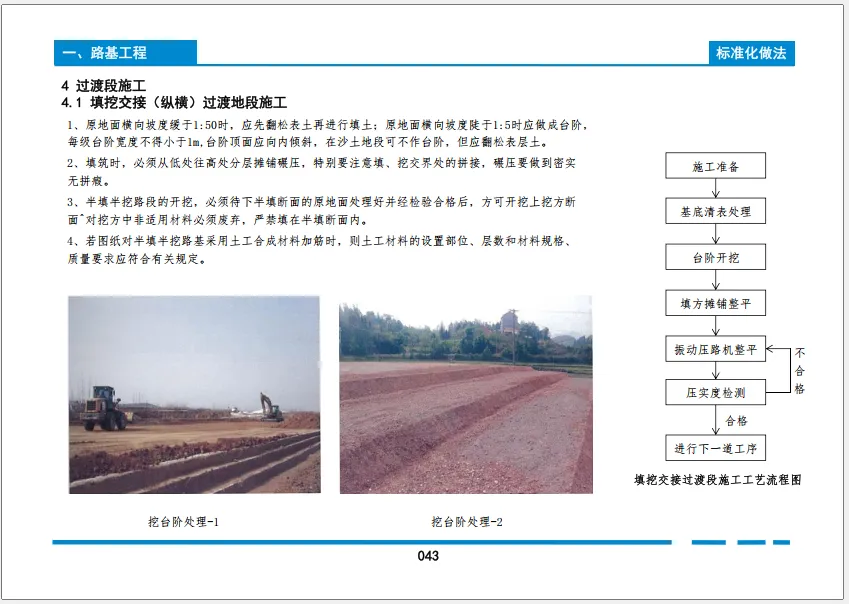

✅️过渡段施工：路堤与桥台、涵背回填是质量薄弱点，分层填筑厚度不大于 20cm，压实度全程不低于 96%，大型压路机无法作业处采用小型机械夯实，做到密实无拼接。

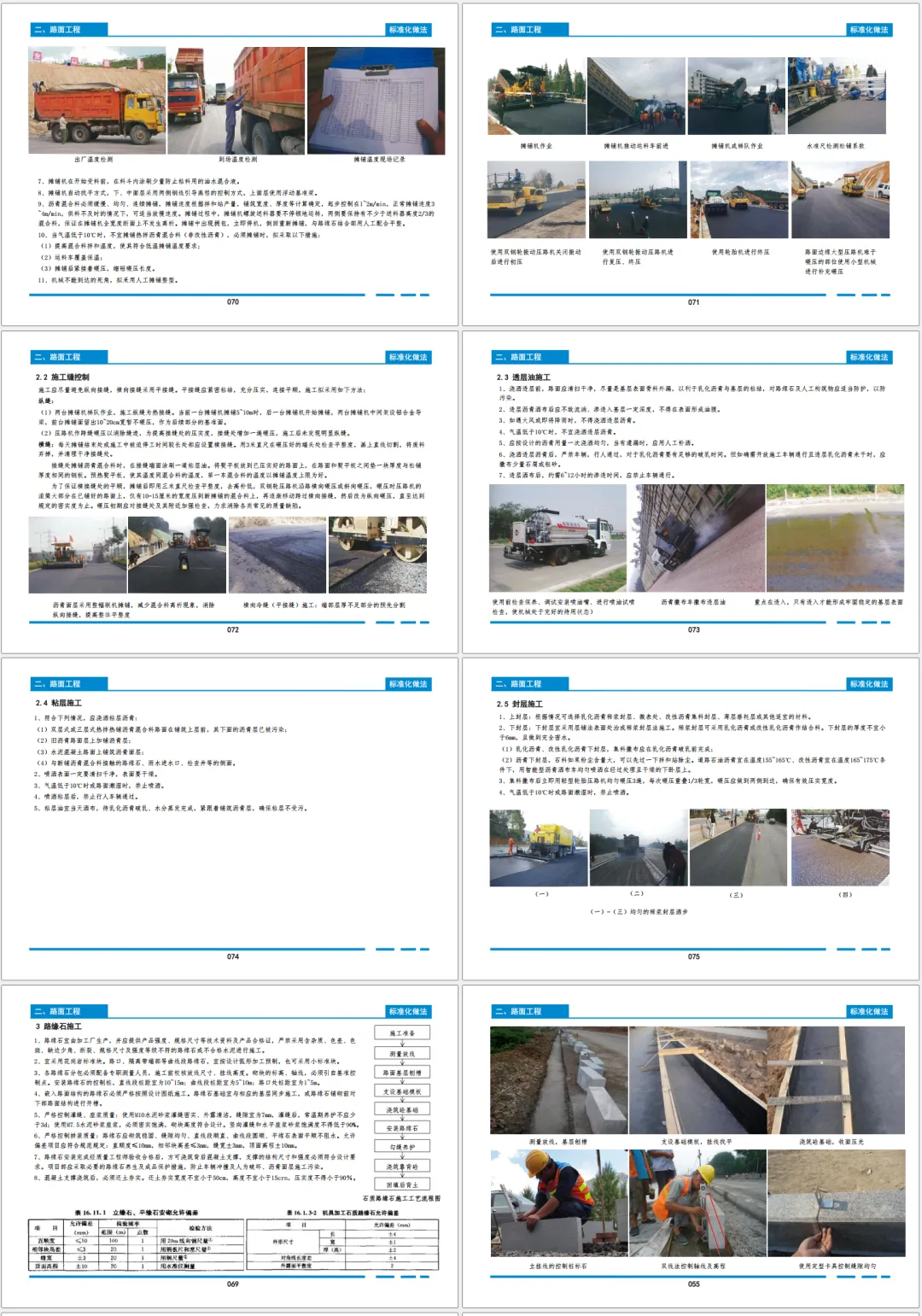

路面工程：打造平整耐用 “城市动脉”

路面工程直接影响行车体验，基层加固与面层摊铺的标准化是关键，层层把控才能实现路面平整、经久耐用。

✅️基层施工：稳扎稳打，筑牢面层基础

石灰稳定土基层：杜绝素土夹层，碾压在最佳含水量 ±1% 进行，养生期不少于 7 天，保持潮湿状态。

级配碎石基层：优先厂拌法，严控含水量，摊铺采用双机联铺，碾压遵循先轻后重，养护期内禁止跑车扰动。

水泥稳定碎石基层：摊铺前检查底基层压实度、弯沉，碾压在水泥初凝前完成，纵缝避免冷缝，横缝中断超 2h 需按规范处理，养生采用土工布覆盖，封闭交通严禁重载通行。

✅️沥青混凝土面层：精细摊铺，严控细节

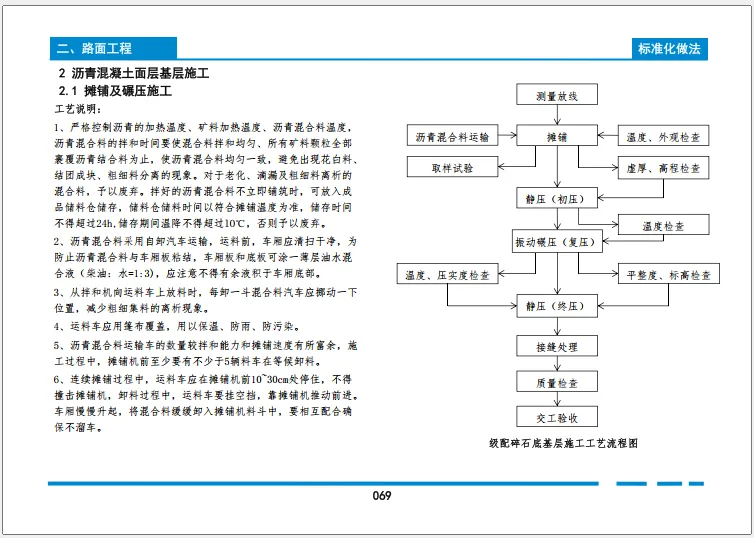

摊铺碾压：严控沥青混合料加热、运输温度，摊铺机匀速连续作业，避免离析，碾压遵循初压、复压、终压流程，边缘及死角用小型机械补充碾压。

接缝控制：纵缝采用热接缝，横缝做平接缝，涂刷粘层油确保紧密粘结，碾压消除缝迹。

透层、粘层、封层：透层油确保渗透基层，粘层油在面层间、水泥砼与沥青面层间喷洒，封层做到完全密水，气温低于 10℃或路面潮湿时严禁施工。

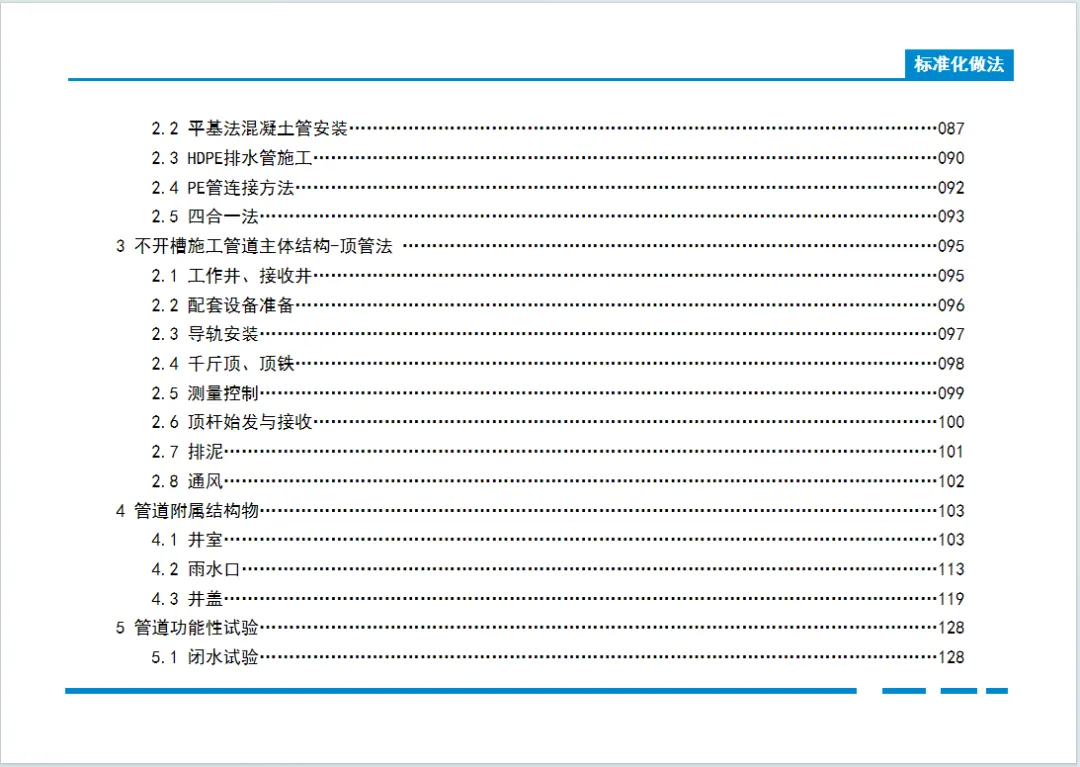

给水排水管道工程：畅通城市 “血脉经络”

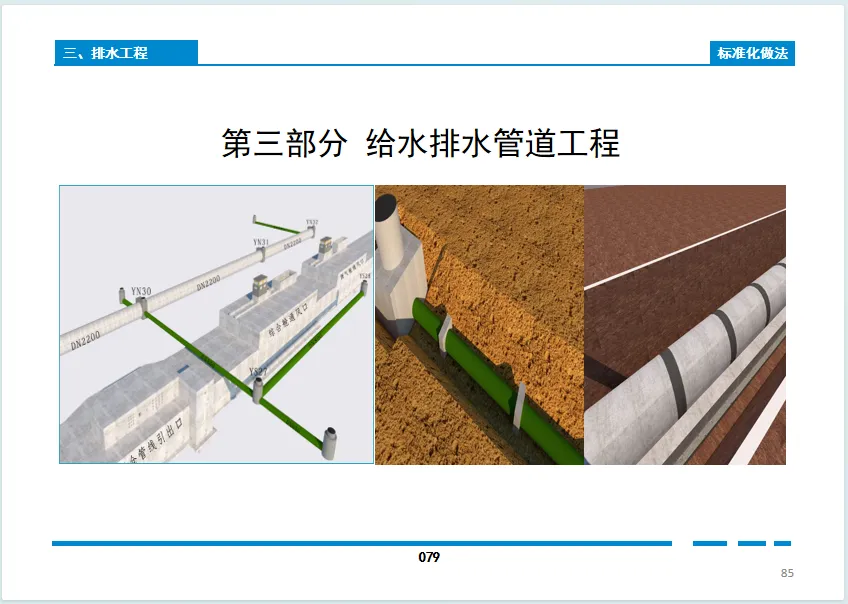

给排水管道是城市的 “生命线”，从沟槽开挖到闭水试验，每一步都要精准把控，防止渗漏、沉降等问题。

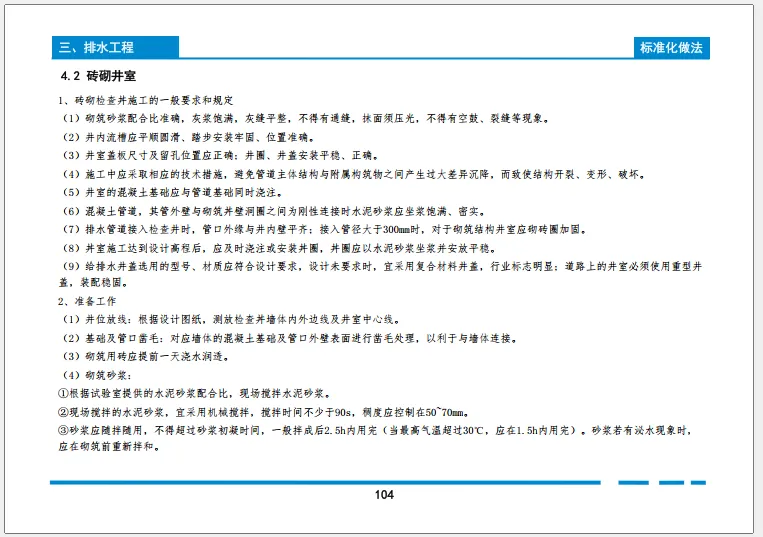

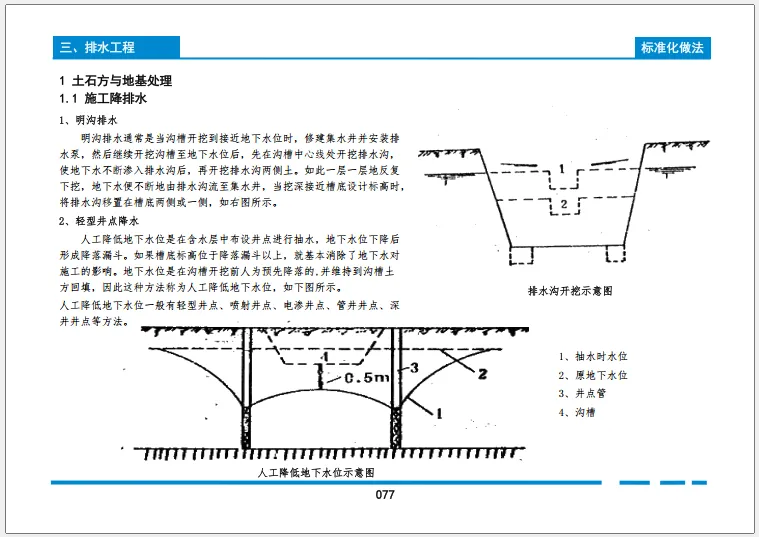

✅️土石方与地基处理：沟槽开挖自上而下，预留 20-30cm 人工清底，严禁超挖；回填时管道两侧对称分层，管顶 50cm 内采用人工回填，轻型机具压实，井周回填选用砂砾石，分层厚度不超 20cm。

✅️管道主体施工：钢筋混凝土管平基法施工，基础、安管、抹带层层验收；HDPE/PP-HM 塑料管严控连接工艺，承插连接橡胶圈无扭曲，电热熔连接冷却期间不得移动管件，与检查井连接做好密封防水。

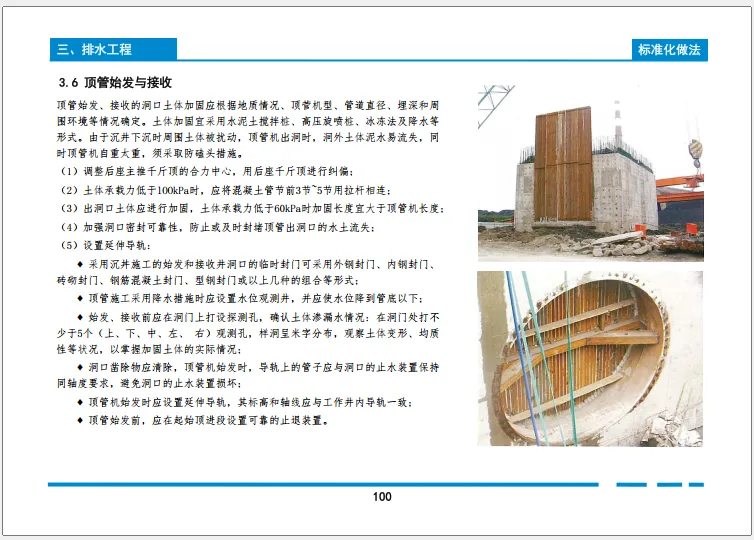

✅️顶管法施工：工作井、接收井做好止水装置，导轨安装轴线偏差 ±3mm，测量控制每掘进 100m 复核一次，始发接收前对洞口土体加固，做好排泥、通风保障。

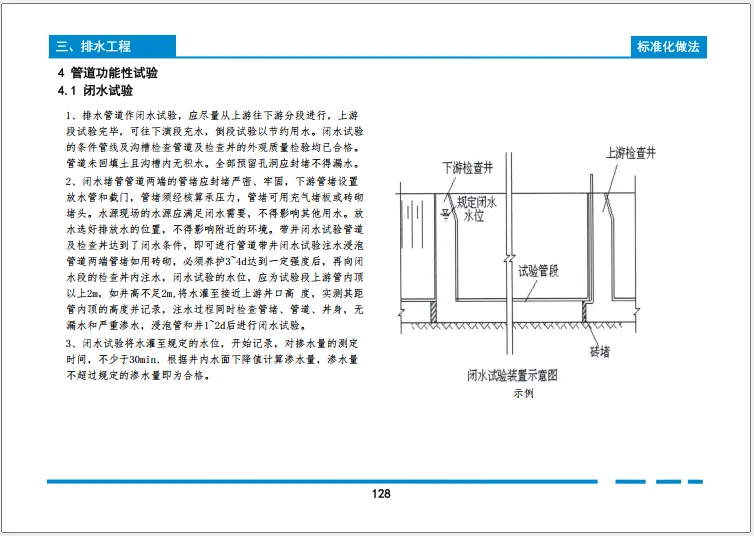

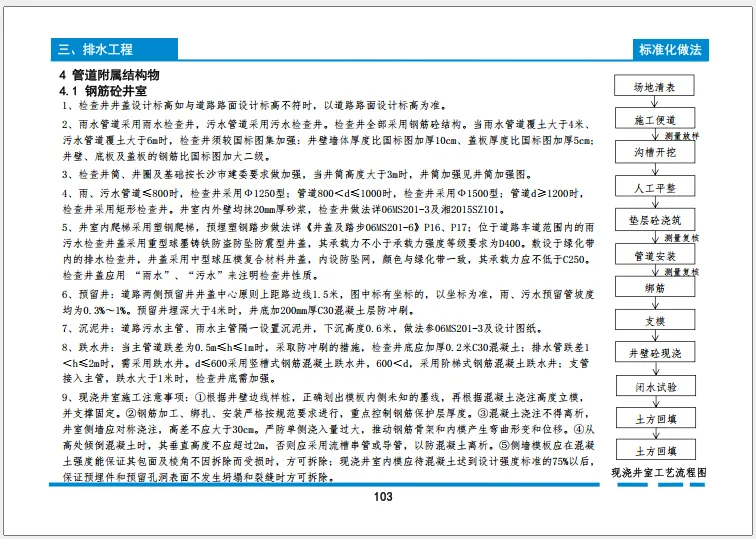

✅️附属结构与功能性试验：检查井井壁、盖板按规范加强，井盖选用防沉降、防坠型；雨水口与路面衔接平顺，低于周围路面 10-30mm；管道安装完成后必须做闭水试验，渗水量不超规范为合格，试验合格后方可回填。

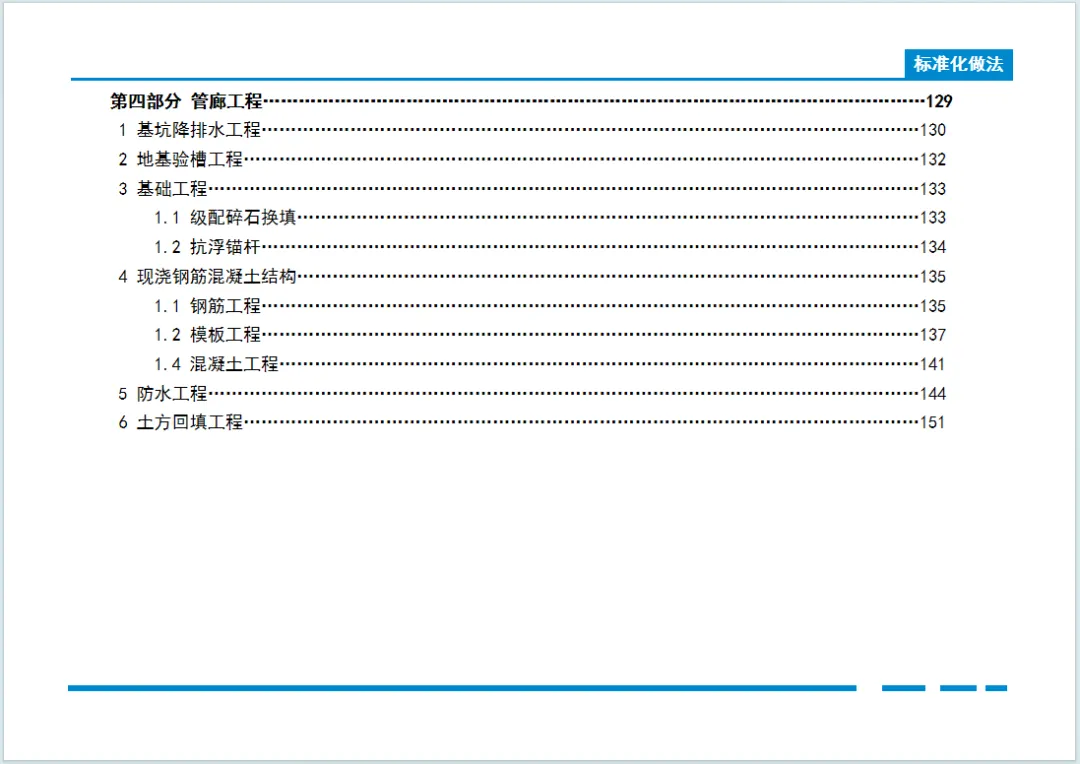

管廊工程：打造城市地下 “综合枢纽”

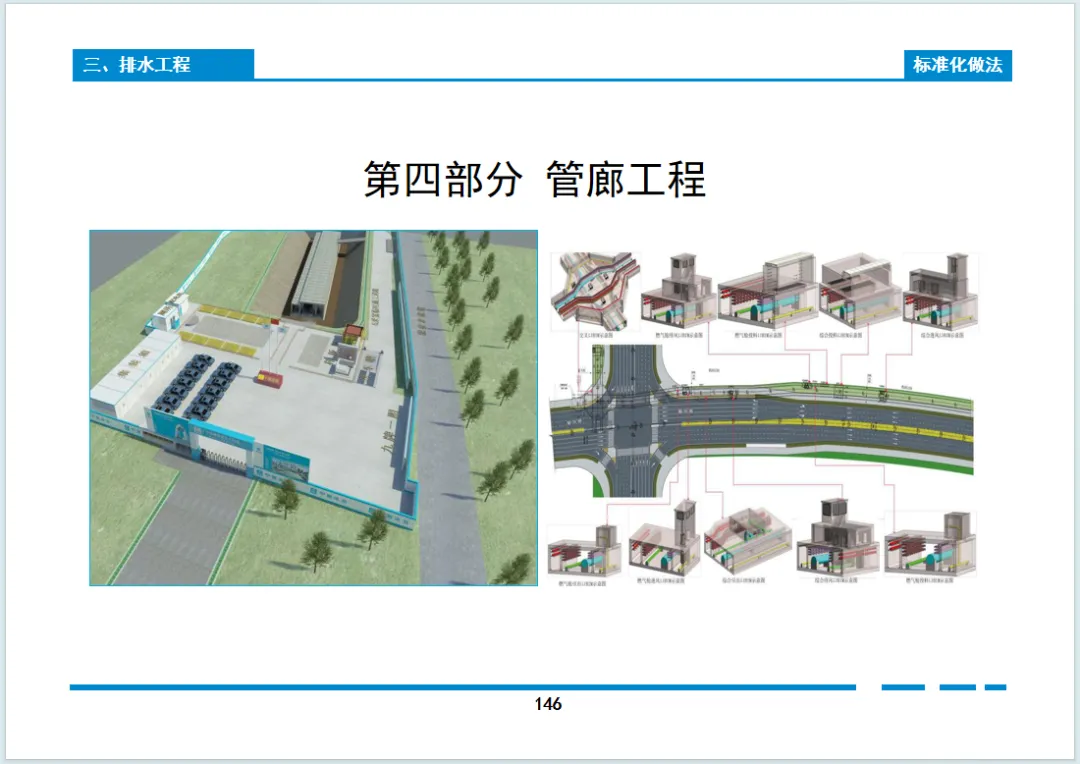

管廊工程是城市地下综合管廊，集多种管线于一体，施工难度大、质量要求高，从基坑开挖到防水回填，全流程标准化管控。

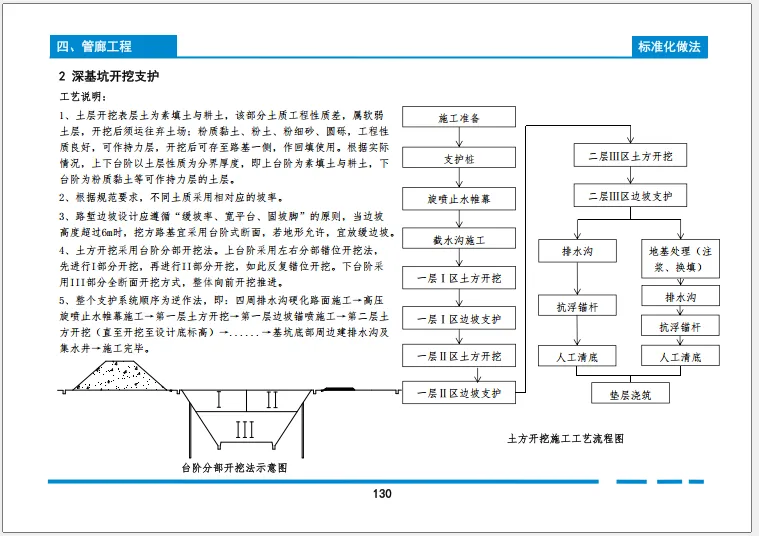

✅️基坑与基础工程：深基坑采用台阶分部开挖，结合高压旋喷止水帷幕、边坡锚喷支护；基础级配碎石换填分层铺筑，厚度不超 30cm，抗浮锚杆孔深、孔径符合设计，注浆饱满。

✅️现浇钢筋混凝土结构：钢筋绑扎满扎、接头错开，保护层厚度用定位卡具控制；模板采用铝合金定型模或木模，垂直度、平整度严控误差，单边支模做好浇筑顺序与模架加固；混凝土分层浇筑、振捣密实，带模养护不少于 3 天，整体养护不低于 14 天。

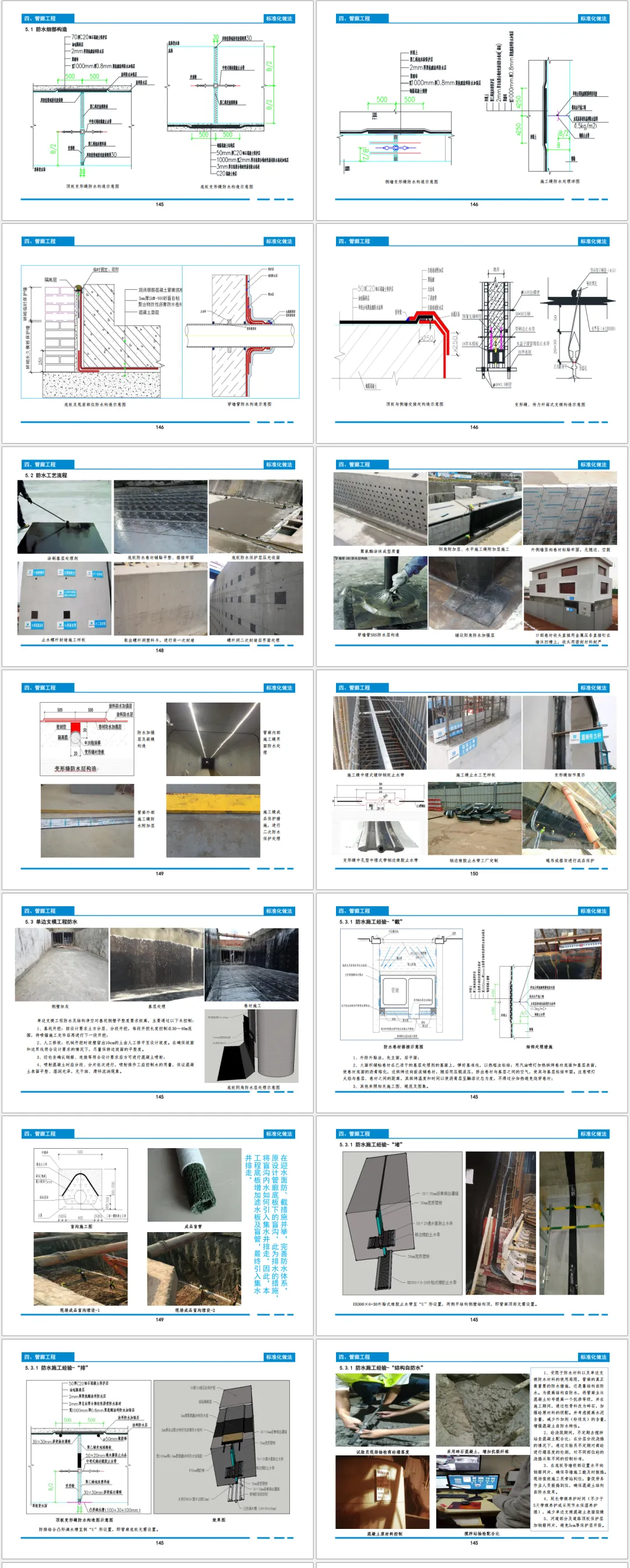

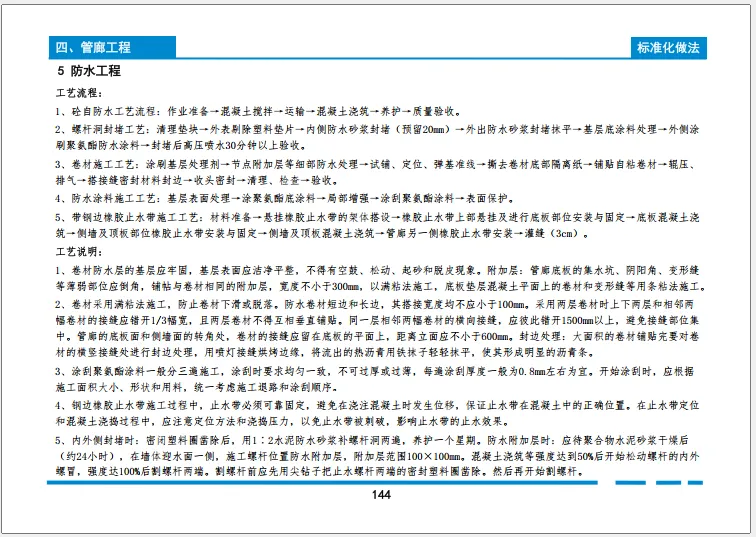

✅️防水工程：实行 “结构自防水 + 外防水” 双重保障，混凝土提高抗渗等级，螺杆洞、施工缝、变形缝等细部做专项防水处理；卷材防水满粘施工，搭接宽度不小于 100mm，防水涂料分遍涂刮，止水带可靠固定，杜绝渗漏。

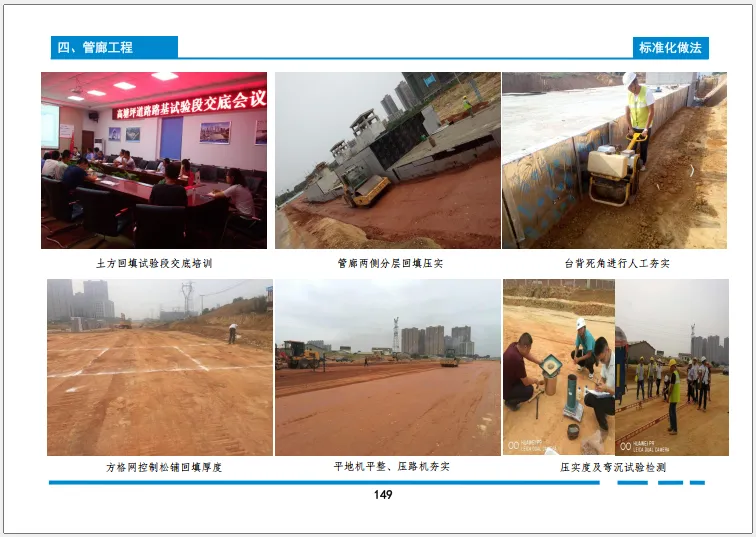

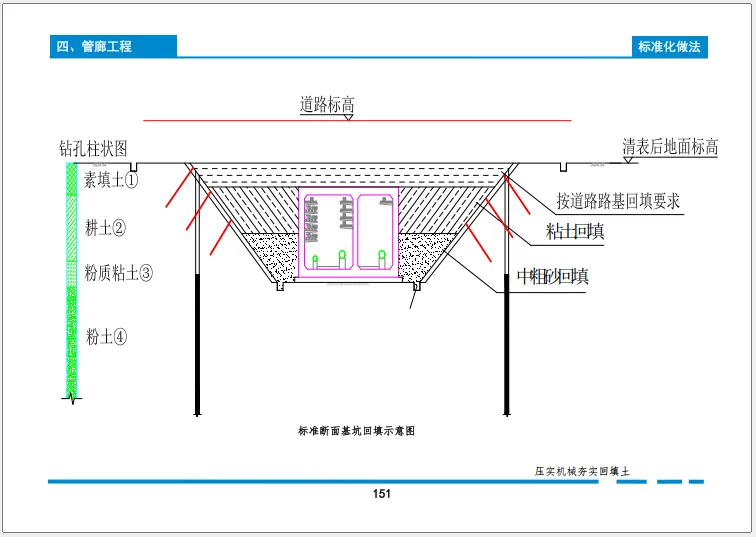

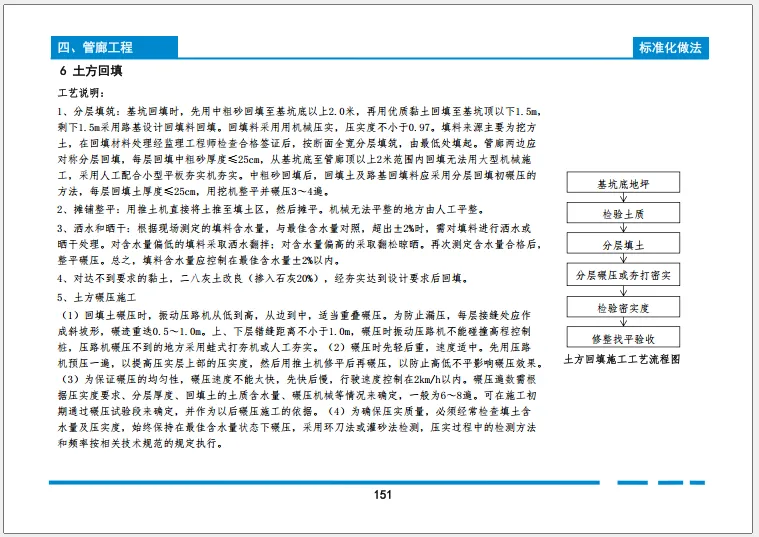

✅️土方回填：管廊两侧对称分层回填，基坑底至管顶 2m 内采用中粗砂，人工配合小型机具夯实，每层厚度≤25cm；上部采用优质黏土或路基回填料，大型压路机碾压，压实度不低于 0.97，全程检测密实度。

标准化施工，为市政工程质量保驾护航

市政基础设施工程施工，千条万条，标准化第一条。从每一道工艺的细节把控，到每一个环节的质量检测，从施工前的工艺性试验，到施工中的旁站监控，再到施工后的验收复核，标准化是贯穿始终的核心要求。

这份标准化图集，既是施工人员的 “操作手册”，也是质量管控的 “验收标准”，让每一项施工工序有章可循、每一个质量指标有据可依。唯有将标准化施工落到实处，才能打造出优质、耐久、安全的市政基础设施工程，让城市的 “筋骨脉络” 更加强健，为城市发展筑牢基建根基！
