CAD 每日一练 |Day14(软件篇:图案填充功能的应用与实战练习)今日练习：图案填充功能的应用与实战练习；
使用的软件：AutoCAD2021版本；
练习目标：熟练掌握对于图形中剖面的图案填充，图案选择，常见的填充应用等。
TIPS:想要跟着学习练习的同学，默认是已经安装了AutoCAD制图软件，版本不限，不同版本其实大同小异，学会一个就可以举一反三了。本公众号暂不提供AutoCAD制图软件的下载，建议自行安装，可以从网络找到免费试用版或者直接购买正版，不建议使用盗版软件。
OK废话不多讲，下面直接跟着我来操作，图案填充的具体步骤如下：

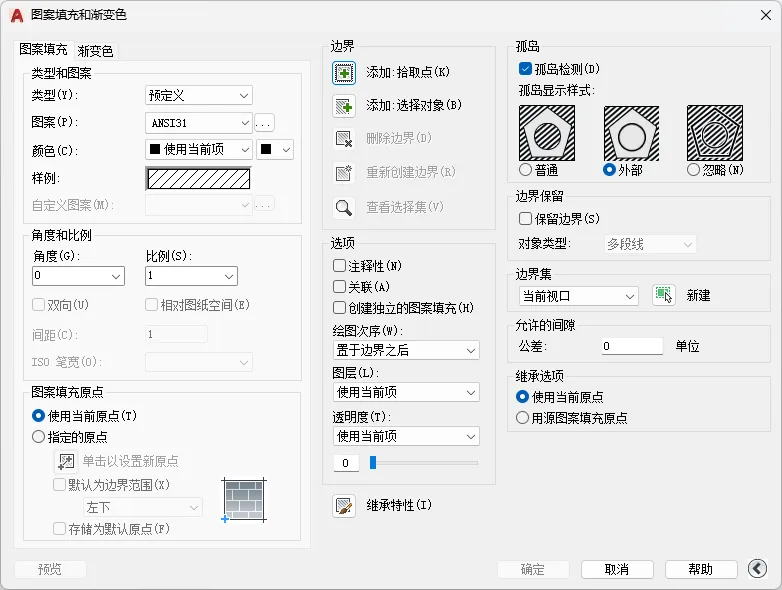

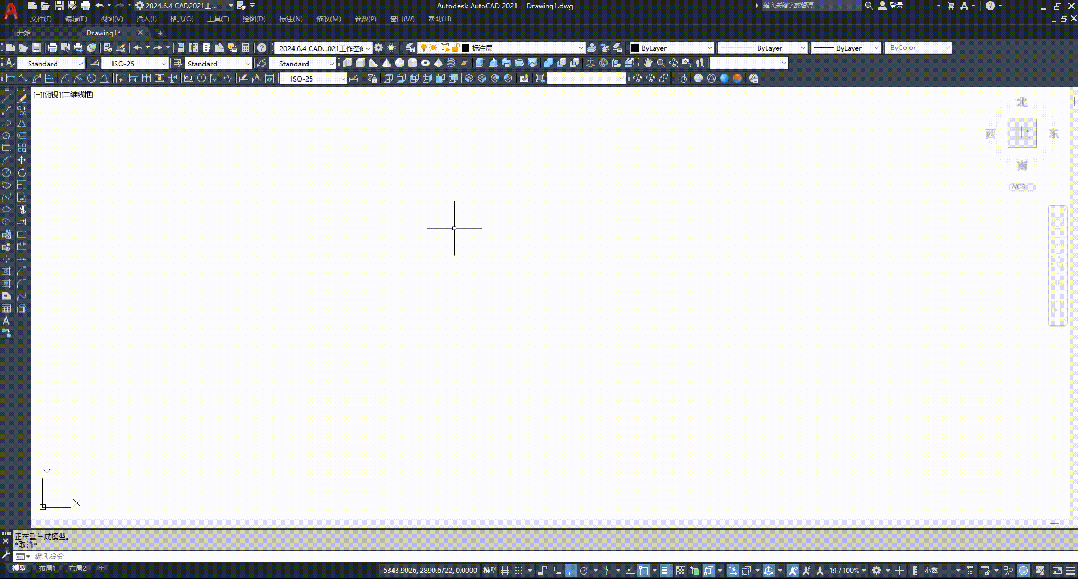

第1步：想要给图案填充，我们首先需要打开图案填充和渐变色对话窗口；
打开窗口的办法有3种：

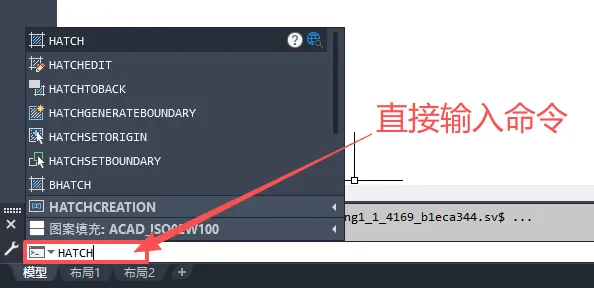

方法1.直接在命令行输入HATCH命令，可以直接弹出；
方法2.在功能区：点击「常用」选项卡→「绘图」面板→「图案填充」按钮（图标为“带有斜线的矩形”）；点击，进入对话窗口界面；

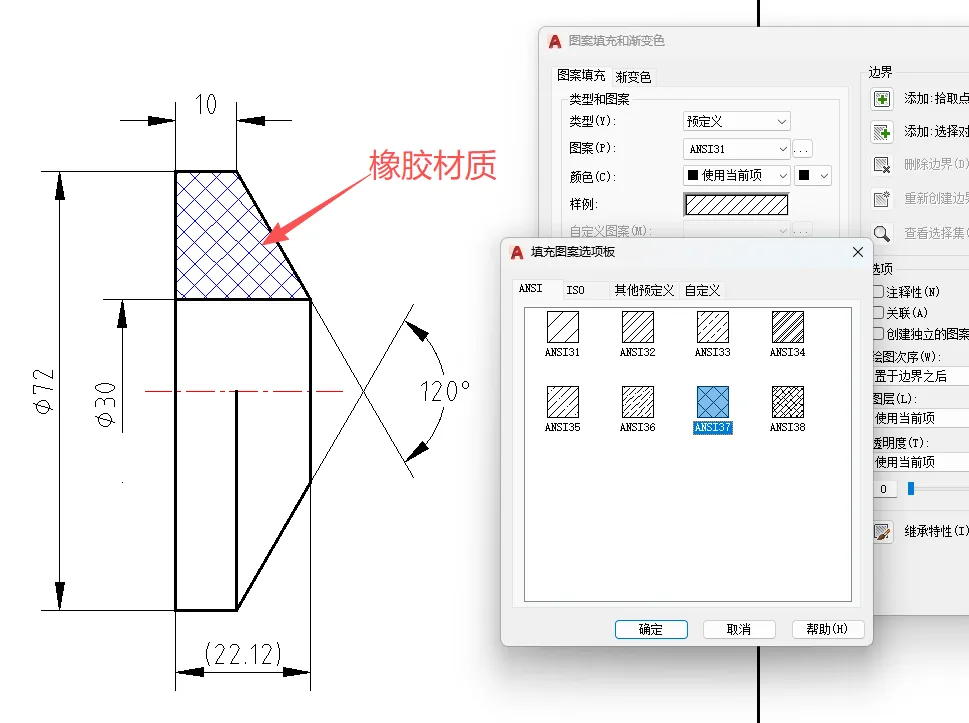

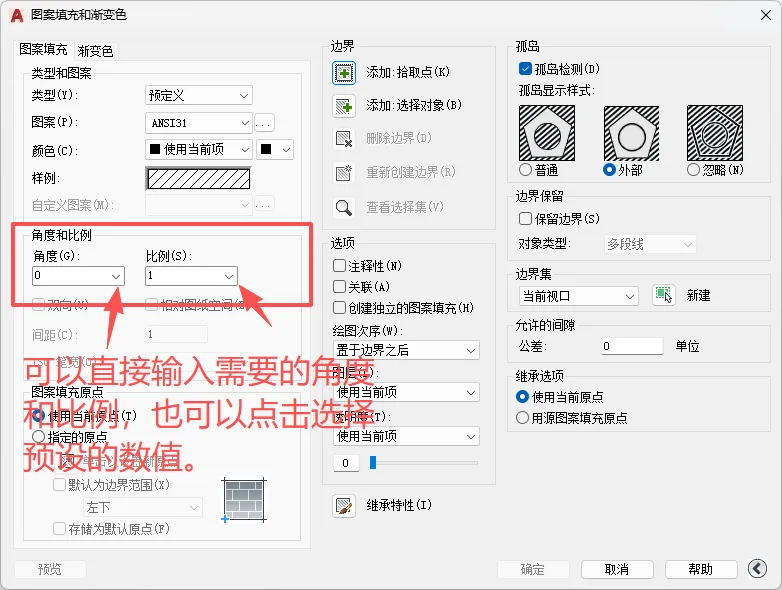

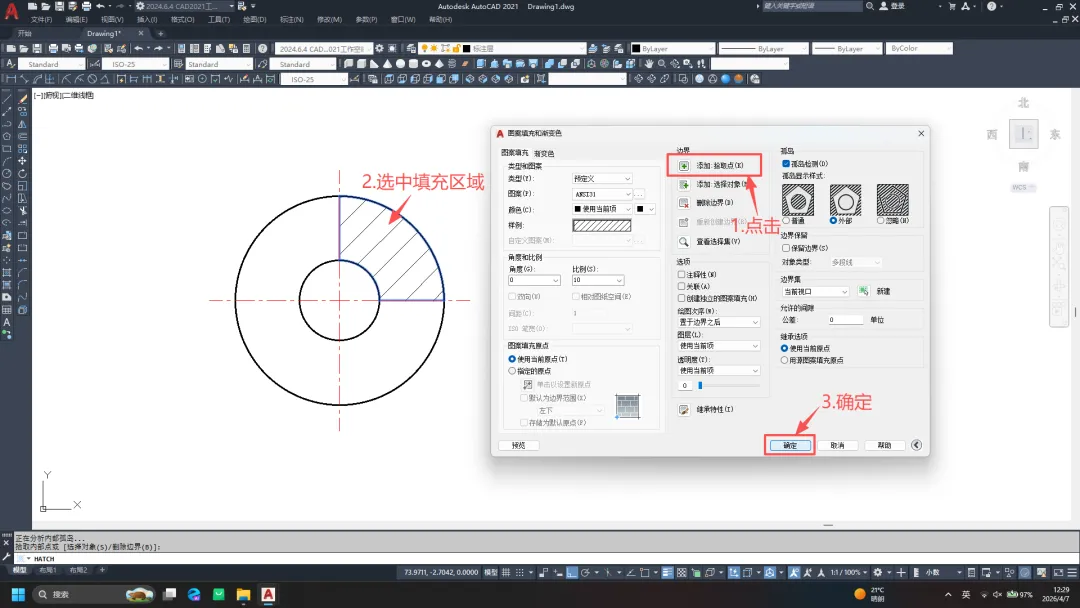

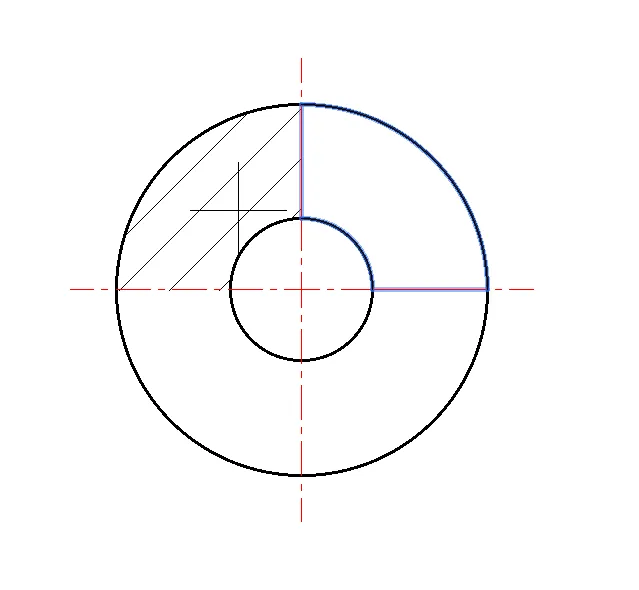

方法3.可以在菜单栏：点击顶部「绘图」→「图案填充」，启动命令。常见的是设置填充的角度和比例，你可以直接输入你需要的填充角度和比例，也可以点击下拉按钮，选择已经预设好的数值，选择后会自动对应。除了角度和比例，常见的还需要选择图案图样，默认的一般为ANSI31，角度0°，比例为1，在面对特殊材质时，可能需要选择不同的图案样式，比如，当材质为尼龙，橡胶之类的；ANSI31常用于表示金属，ANSI37常用于表示橡胶或塑料，是机械、建筑绘图的常用图案。翻看之前发出的（可以参考CAD 每日一练 ｜Day13简单入门・填料）依次点击需要填充的区域，被选中的区域显示蓝色的边框；

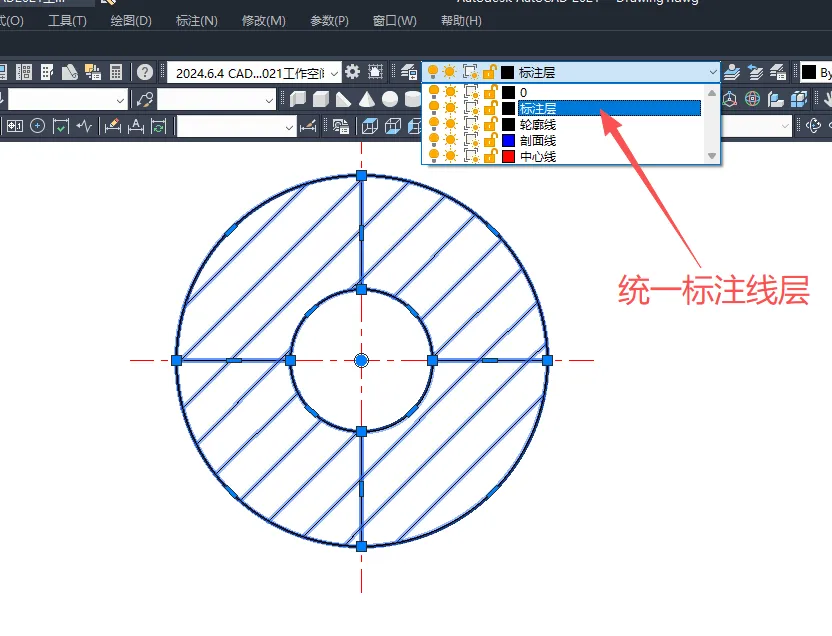

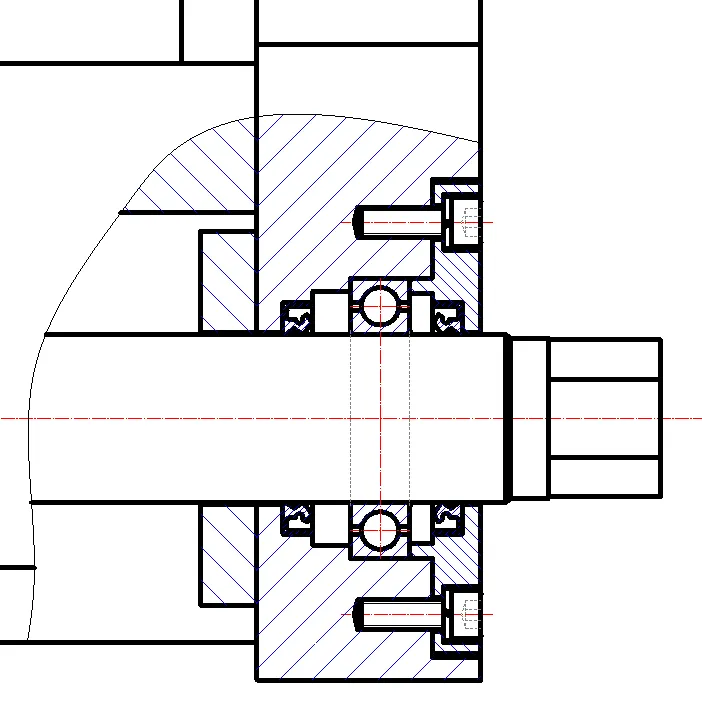

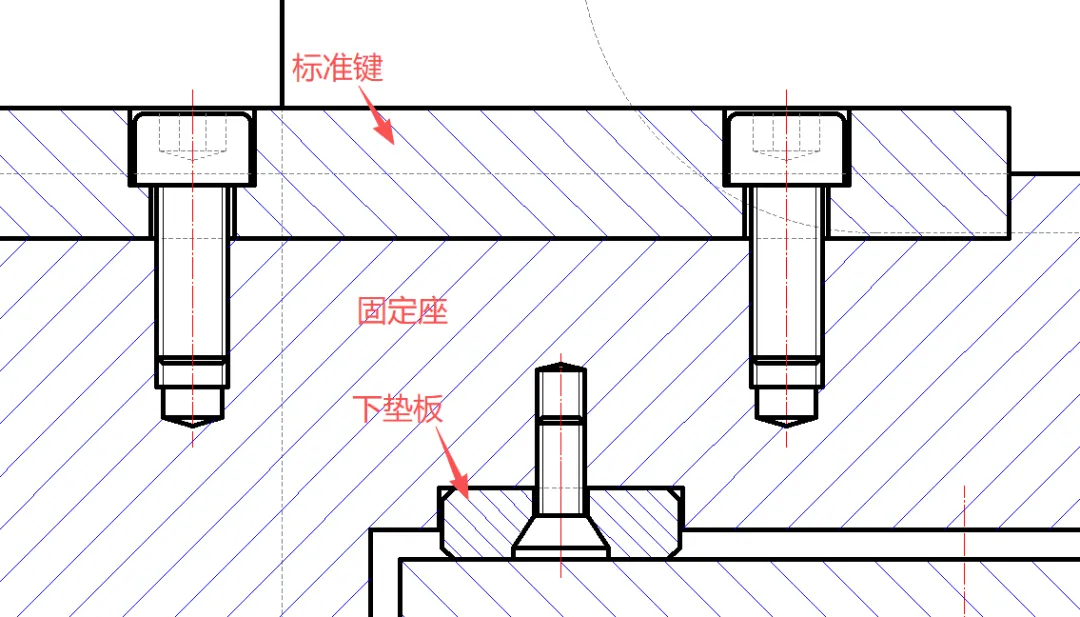

1.在绘制装配图形时，需要改变填充的角度或者比例来进行区分；在实际绘图时，常常会遇到两个或者多个零件的组合，即装配图，在不同的零件中，采用相同的角度和比例，这样在识图的时候，就很容易识别出是不同的部件。2.常见的剖面，有全剖，半剖和局部剖，我们可以根据不同的情况去填充，但是填充的区域必须保证是封闭的区域。OK,以上就是今天讲解的全部内容了，同学们可以跟着这些步骤，一步一步的操作完成，直到熟练为止。如果我今天分享的内容对您有帮助，欢迎您转发给身边有需要的人，记得关注 + 星标，制图菌带你从0练好 CAD 机械制图，关注下方公众号持续学习。
