系统架构设计师论文秘籍 论文24 论软件系统建模方法及其应用 论软件系统建模方法及其应用，本文结合2017年的试题题目进行论述，系统地讨论软件系统建模的几种常见方法，并结合实际项目，详细阐述这些方法在系统开发中的应用。本文重点介绍了面向对象建模、数据建模、业务流程建模等方法，并分析它们各自的特点和适用场景。在智慧城市项目中，我们结合具体需求，灵活运用这些建模方法进行系统分析、设计和开发，以提高系统的可靠性、可维护性以及扩展性。 第一部分历年题目 【2017年】论软件系统建模方法及其应用 软件系统建模(Software System Modeling)是软件开发中的重要环节，通过构建软件系统模型可以帮助系统开发人员理解系统、抽取业务过程和管理系统的复杂性，也可以方便各类人员之间的交流。软件系统建模是在系统需求分析和系统实现之间架起的一座桥梁，系统开发人员按照软件系统模型开发出符合设计目标的软件系统，并基于该模型进行软件的维护和改进。 请围绕“论软件系统建模方法及其应用”论题，依次从以下三个方面进行论述。 概要叙述你参与的软件系统开发项目以及你所担任的主要工作。 说明软件系统开发中常用的建模方法有哪几类?阐述每种方法的特点及其适用范围。 详细说明你所参与的软件系统开发项目中,采用了哪些软件系统建模方法,具体实施效果如何。 第二部分论点分析 1.概要叙述项目背景和主要工作 这一部分简要叙述自己参与的项目背景，并明确个人在项目中的角色与责任。建议选择一个有一定复杂性的系统开发项目，例如智慧城市、智慧交通、企业资源规划（ERP）系统等，介绍该项目的需求和目标，并说明自己在项目中主要负责的工作，例如系统架构设计、技术选型、模型构建等。例如：我参与了智慧城市管理平台的系统开发，负责整体架构设计、技术选型以及系统的建模工作。在这个项目中，我们需要处理来自不同领域的大规模数据，如交通、环保、能源等，确保平台具备高可扩展性与高效的数据处理能力。 2.常用的软件系统建模方法及其特点 这一部分需要对常见的软件系统建模方法进行阐述，包括但不限于： 面向对象建模（Object-Oriented Modeling，OOM） 面向对象建模是一种基于对象的建模方法，主要通过抽象和封装将现实世界中的事物转化为类和对象，并通过类之间的关系来描述系统的结构。面向对象建模通常采用统一建模语言（UML）来进行建模，通过UML图（如类图、时序图、用例图等）展示系统的各个方面。 特点：强调数据和功能的封装，使得对象成为系统中独立的工作单元。支持继承和多态性，能够很好地实现代码的重用和系统的灵活扩展。通过类和对象的设计，清晰地反映了系统的结构和行为。 适用场景：面向对象建模适用于任何面向对象编程的系统，特别适合那些需要高度抽象和可扩展性的系统，如企业应用、嵌入式系统、以及复杂的业务逻辑处理系统。在智慧城市项目中，面向对象建模可以用来设计系统中各种实体（如城市设备、传感器、监控点等）的类和对象，明确它们之间的交互和行为。 数据建模（Data Modeling） 数据建模是通过抽象地定义数据结构来描述系统的数据需求和数据流动。数据建模通常采用实体-关系模型（ER模型）或关系数据模型来表示系统的数据存储结构。通过数据建模，开发人员可以清晰地了解数据的组织方式，确保系统能够高效、准确地存储和检索数据。 特点：强调数据的结构化，通过实体、属性和关系等元素清晰地定义数据。适用于复杂的数据存储需求，能够帮助数据库设计人员更好地理解数据库表之间的关系。通过数据模型，开发人员能够提前识别系统的数据存储问题，优化数据库结构。 适用场景：数据建模适用于任何需要设计和管理大量数据的系统，尤其是涉及复杂数据处理的应用，如ERP系统、数据仓库、BI系统等。在智慧城市管理平台中，数据建模可以帮助设计数据存储结构，确保不同领域的数据（如交通数据、能源数据、环境数据等）能够有效集成与存储，并实现数据一致性和高效检索。 业务流程建模（Business Process Modeling） 业务流程建模是用来描述和优化企业或系统内部的业务流程，帮助开发人员理解业务的流动和执行步骤。业务流程建模常用的方法包括BPMN（业务流程建模语言），它通过图形化的方式展示业务流程的各个环节，能够清晰地反映业务的运作方式。 特点：强调业务流程的可视化，使得业务的每个步骤和环节都能清晰呈现。支持业务流程的优化和自动化，能够帮助识别流程中的瓶颈和冗余。通过BPMN图示，可以为开发人员提供清晰的业务操作指导，确保系统的开发符合实际的业务需求。 适用场景：业务流程建模适用于任何需要明确和优化业务流程的系统，特别适合于需要多部门协作和复杂业务操作的系统，如CRM、ERP、工作流管理系统等。在智慧城市管理平台中，业务流程建模可以帮助理清各类资源的调度与管理流程，如交通管理、能源调度、安防监控等业务流程，通过建模能够明确每个环节的处理逻辑和数据流动，优化资源的分配和管理。 其他建模方法 除了上述建模方法外，软件开发中还有其他一些建模方法，如组件建模、状态建模等。 组件建模通 常用于描述系统中各个模块或组件之间的关系，特别适用于分布式系统和微服务架构；而状态建模 则专注于描述系统或对象在不同状态之间的转换，通常用于复杂的状态驱动型系统，如嵌入式系统或实时控制系统。3.具体实施效果分析 这一部分详细描述在实际项目中如何运用上述模型方法进行系统建模，并根据项目特点说明建模的具体效果。通过这些建模方法的综合运用，我们成功地完成了系统的需求分析、架构设计与技术实现，并通过不断优化模型，确保了项目能够按期交付。客户对平台的性能和扩展能力给予了高度评价，并在后续的功能迭代中，能够根据新的需求快速调整和升级系统。 以下是章节目录：

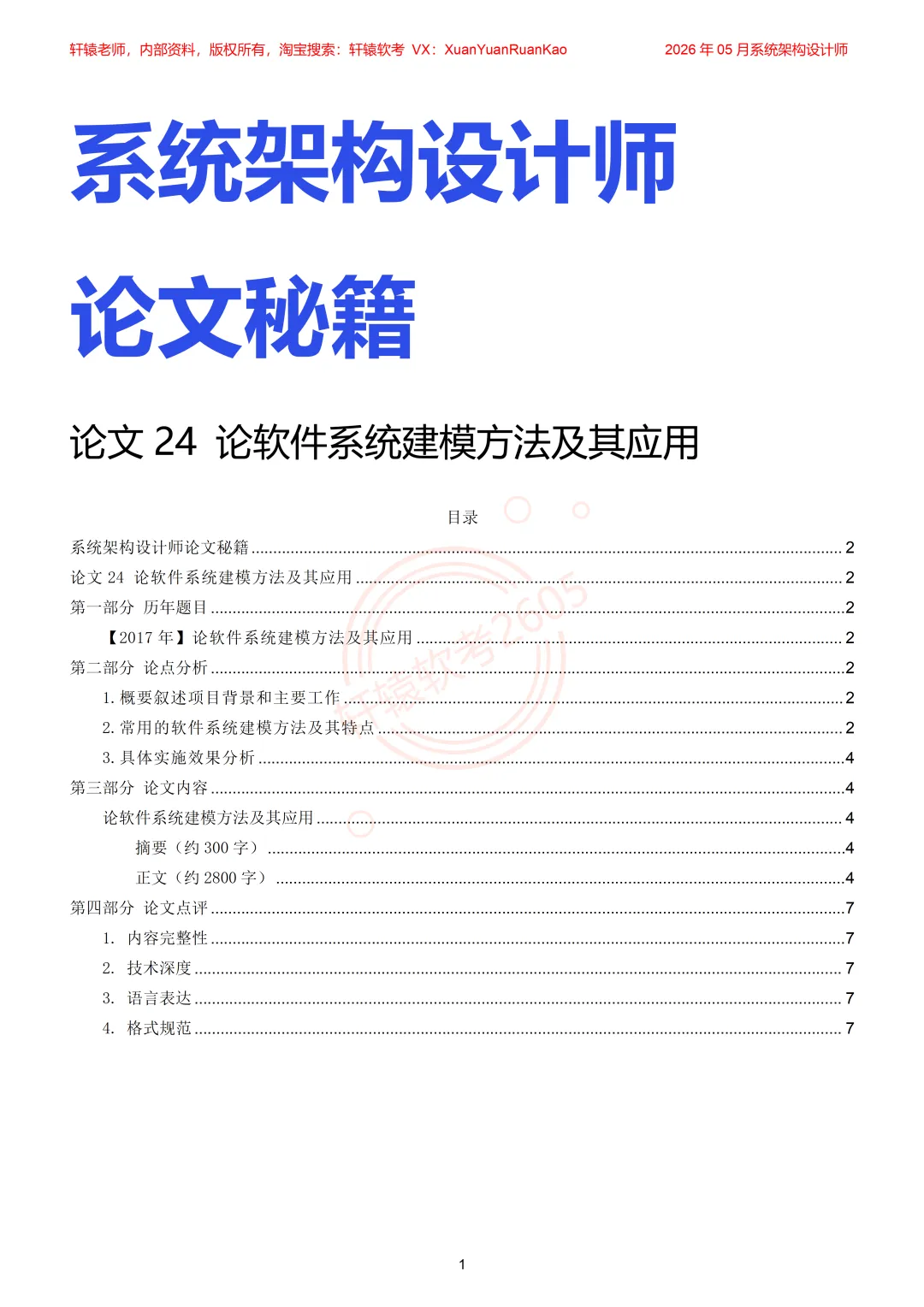

【2605架构论文秘籍】论文24 论软件系统建模方法及其应用
以上内容希望能为大家备考提供帮助。 刷题小程序
