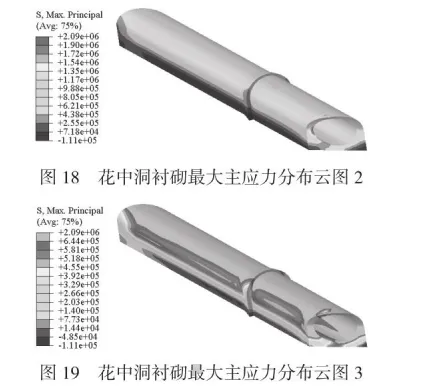

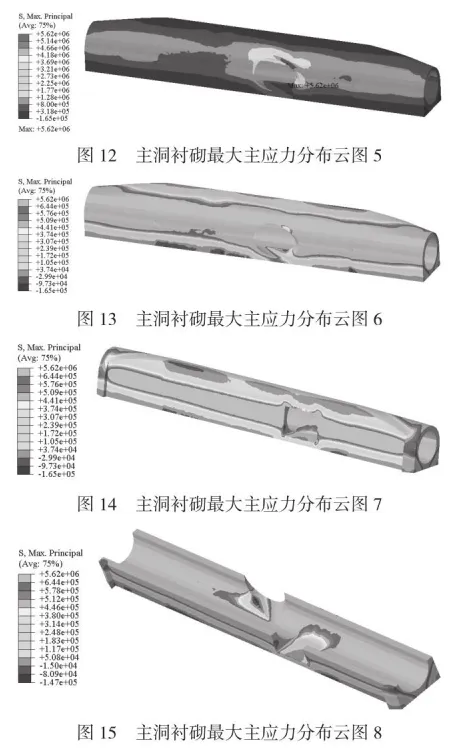

基于ABAQUS软件的钢筋砼输水隧洞分岔口有限元分析程钢筋砼输水隧洞分岔口由主洞、支洞、检修洞以及渐变段组成，深埋地下，结构体型、外荷载复杂，常规简化模型受力分析难以准确描述其应力应变分布规律。本文基于ABAQUS软件，按照实际围岩地层及设计文件，建立细化三维有限元模型，针对不同荷载组合，对隧洞衬砌的应力分布特征进行分析及评价，并给出配筋建议整个有限元模型建立在笛卡尔直角坐标系下，坐标系如图1所示。三维有限元整体网格及坝体细部模型见图2隧洞分岔口具有分岔型式复杂，结构尺寸大的特点，使得砼浇筑困难,结合现场施工条件，岔洞砼拟先浇回填砼，后浇二衬砼，具体如图3所示在荷载组合Ⅱ下，花中洞衬砌最大主应力的应力分布云图见图10在荷载组合Ⅱ下,检修洞衬砌最大主应力的应力分布云图见图11，主洞衬砌的总体最大主应力分布云图见图12~图15。检修洞无内水压力。衬砌整体受压，仅在检修洞衬砌与主洞回填洞口处存在最大主应力超0.45f的区域，但其值小于荷载组合Ⅱ相关区域。【有兴趣的同学可以尝试，遇到任何问题欢迎交流，有需要可以免费答疑解惑，模型代做辅导教学】
