夜雨聆风SINUMERIK 828D 硬件和软件维修手册可帮助上述目标用户进行专业并且安全的维护和维修工作，适用于维护及维修阶段。
1、前言
对SINUMERIK文档、文档管理器、培训、常见问题、SINUMERIK目标用户使用、标准功能范畴、技术支持等进行概要说明及处理问题的联系链接。
2、目录
SINUMERIK 828D 硬件和软件维修手册内容包括：维护和维修安全说明、数控系统说明、硬件和软件维修案例、备件和附件、ESD规范等。
3、正文内容
SINUMERIK 828D硬件和软件维修手册表述的维修案例中以及备份系统和用户数据时都要使用下列工具软件Toolbox CD V2.6 SINUMERIK 828D包含了用于集成型PLC的PLC编程工具、SINAMICS S120调试软件、恢复系统、RCS Commander V2.6 SP1等要求
（1）例如：备份用户数据要求
使用“备份数据”功能会对整个存储器中的数据进行备份。在任意运行中的控制系统上执行这样的数据备份，可以在发生数据丢失时快速进行系统恢复。如果使用“Create software backup”功能，则进行存储器的数据备份是绝对必要的。在进行数据备份时，有限缓存存储器的拷贝存放在永久存储器中。无法进行有选择的数据备份（例如只备份机床数据而不备份工件程序）。并全过程说明了执行数据备份和恢复操作过程。
（2）软件维修案例
1）备份用户数据
①备份用户数据的应用场合要求和备份数据的操作过程
②载入用户数据备份的操作过程
例如调试文档既可以保存在外部数据载体上，例如系统正面插槽中的 USB 设备或用户 CF 卡上的操作过程。
2）创建调试存档
完成调试文档用于完整备份机床功能必需的所有数据的操作过程。
（3）机床控制面板
① MCP 310C PN 的LED状态显示
MCP 310C PN 上有并排的 3 个 LED (H1-H3)，显示模块状态如下图2-1-21所示
图2-1-21状态显示
②拆卸 MCP 310C PN的过程
在模块损坏，必须更换，及电柜已断电，所有的连接器和电缆都进行了标记。对更换机床操作面板时必须加以注意的必要操作进行了说明。如果机床控制面板出现硬件损坏，则必须使用相同结构的备件将其更换。
③安装 MCP 310C PN 的操作步骤的详细过程。
例如：硬件维修案例---拆卸 MCP 483C PN，
维修手册对更换机床操作面板时必须加以注意的必要操作进行了说明。如果机床控制面板出现硬件损坏，则必须使用相同结构的备件将其更换。前提条件是模块损坏，必须更换。在电柜已断电，所有的连接器和电缆都进行了标记如图2-1-22所示

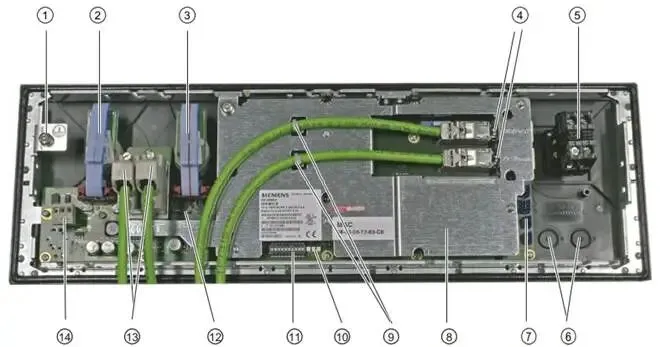

图2-1-22 操作面板MCP 483C PN背面
步骤5、《SINUMERIK 840D sl / 828D 基础部分编程手册》
SINUMERIK 840D sl / 828D 基础部分编程手册可以为编程人员和设计人员提供使用，可以为设计程序和软件界面、写入、测试和消除故障等。
步骤6、《SINUMERIK 828D PLC 子程序库说明》
SINUMERIK 828D PLC 子程序库说明必须使用PLC Programming Tool( v3.2)来进行机床电气逻辑的设计。PLC子程序库可以简化机床制造商PLC程序的设计任务,机床制造商甚至可以直接使用所提供的实例程序。在深入了学习CNC和PLC基础知识上，使用的子程序库中的子程序在机床上进行全面测试，确保子程序的功能在与程序联在一起后正确无误。
（1）例如：子程序库的内容包括的项目文件和报警文本及四种刀库相关配置文件、换刀子程序等。
1）子程序库包含2个项目文件
① 828D_Milling_Beta_v3.u.pp加工中心（铣床）样例程序
② 828D_Turning_Beta_v3.0.ptp车床样例程序
2）两个PLC用户报警文本︰
① oem_alarms_plc_chs.ts中文报警文本
② oem_alarms_plc_eng.ts英文报警文本
3）四种刀库相关配置文件、换刀子程序
①圆盘式刀库
②斗笠式刀库
③夹臂式刀库
④车床刀塔
（2）子程序调用实例
本子程序为MCP功能基本程序块，必须调用。使用时根据所用的MCP类型在参数
MCP_Type中填写相应参数(1.MCP483 ; 2.MCP310;3.第三方MCP)，如下图2-1-23所示。如
果为第三方面板，则需要使用者根据面板的实际情况在子程序的NETWORK13、NETWORK14、NETWORK15中自行修改。
图2-1-23西门子标准面板MCP483
