在当今制造业的浪潮中，焊接技术作为连接金属结构的核心工艺，其重要性不言而喻。然而，焊接过程中产生的残余应力和微观结构变化，常常对焊接接头的性能和寿命产生深远影响。为了优化焊接工艺、提高焊接质量，准确预测焊接残余应力和微观结构分布变得至关重要。在这一领域，Marc软件凭借其强大的功能和卓越的性能，成为焊接仿真领域的先锋。
焊接过程涉及复杂的热-力学行为，包括高温下的相变、材料软化以及快速冷却过程中的应力累积。传统的实验方法虽然可以直接测量残余应力和微观结构，但存在成本高、效率低、难以全面覆盖焊接接头等问题。数值模拟技术通过建立数学模型和计算方法，能够在计算机上模拟焊接过程，预测残余应力和微观结构分布，为焊接工艺的优化提供理论支持。
重庆大学邓教授研究团队基于Marc软件，成功开发了一种先进的计算方法，用于模拟Q960E钢焊接接头的温度场、微观结构和残余应力分布。这一研究不仅展示了Marc软件在焊接仿真领域的强大功能，还为实际工程应用提供了宝贵的参考。
1、精确的热源模型
焊接过程中的热输入是影响焊接接头性能的关键因素之一。Marc软件提供了多种热源模型，包括双椭球体热源模型和体积热源模型，能够精确模拟焊接电弧的热输入。重庆大学的研究团队通过调整热源参数，如热流密度、热源形状和移动速度，成功复现了焊接过程中的温度场分布。
2、考虑固态相变（SSPT）和软化效应（SE）
在焊接过程中，材料的微观结构会发生复杂的相变，如奥氏体向贝氏体和马氏体的转变。这些相变不仅影响材料的力学性能，还会对残余应力的形成产生重要影响。Marc软件通过引入相变动力学模型（如JMAK模型和K-M模型），能够准确模拟相变过程及其对残余应力的影响。重庆大学的研究团队通过实验观察，对SH-CCT图进行了人工修正，进一步提高了模拟结果的准确性。
3、高效的热-力学耦合分析
焊接过程中的热-力学行为是相互耦合的，温度场的变化会影响应力场的分布，反之亦然。Marc软件采用先进的热-力学耦合分析方法，通过在有限元网格中实时更新温度场和应力场，能够准确模拟焊接过程中的热-力学行为。重庆大学的研究团队通过这一方法，成功预测了焊接接头的残余应力分布，并与实验结果高度一致。
4、精确的网格划分和边界条件设置
为了确保计算结果的准确性，Marc软件提供了灵活的网格划分功能，用户可以根据焊接接头的几何形状和复杂程度，自定义网格密度和分布。同时，软件还提供了丰富的边界条件设置选项，能够模拟实际焊接过程中的各种约束条件，如固定边界、对称边界等。
重庆大学的邓教授研究团队通过Marc软件，对Q960E钢的单道重熔焊接接头进行了详细的仿真研究。以下是他们的主要成果：

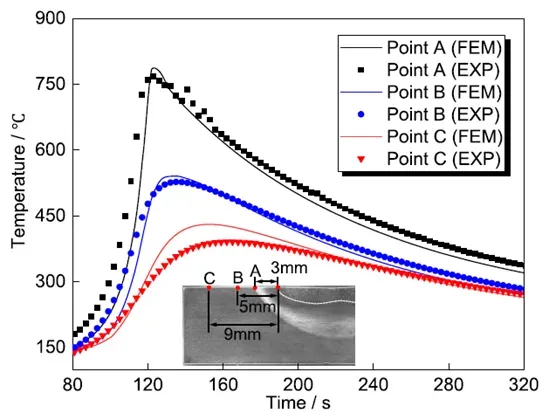

1、温度场预测
仿真得到的温度场与实验测量结果高度一致，表明软件能够准确捕捉焊接过程中的热传导和热对流行为。这一结果为后续的微观结构和残余应力预测提供了坚实的基础。

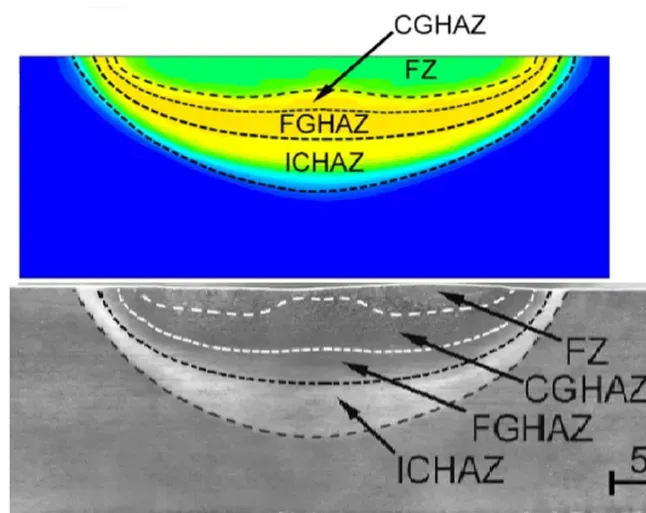

2、微观结构预测
通过引入相变动力学模型，软件能够准确预测焊接接头的相体积分数分布，与实验观察结果吻合良好。重庆大学的研究团队通过人工修正SH-CCT图，进一步提高了模拟结果的准确性，为实际工程应用提供了可靠的参考。

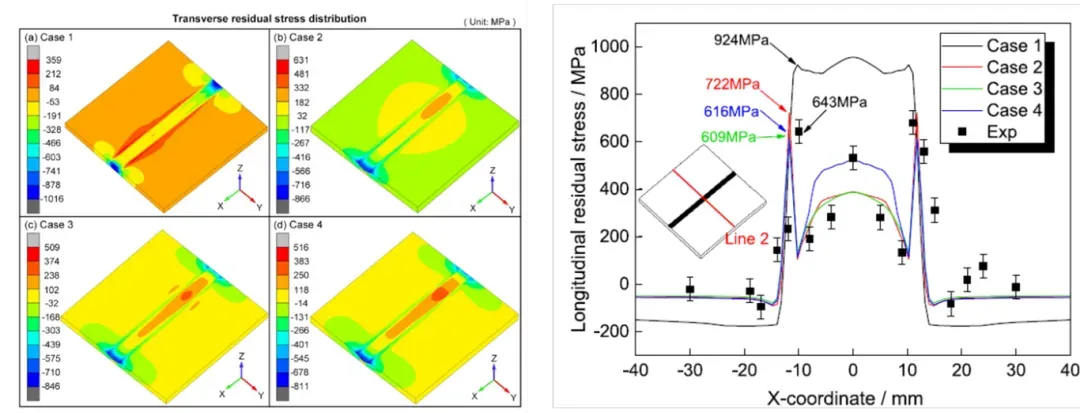

3、残余应力预测
仿真结果表明，固态相变对焊接残余应力的分布和大小有显著影响，而软化效应则能够降低软化区的纵向残余应力峰值。这些结论为优化焊接工艺提供了重要的理论依据，有助于提高焊接接头的性能和寿命。
Marc软件的优势：高效、精准、灵活
在焊接仿真领域，Marc软件具有以下显著优势：
✔高精度
通过精确的热源模型、相变模型和耦合分析方法，Marc软件能够准确预测焊接过程中的温度场、微观结构和残余应力分布。
✔高效性
先进的计算算法和优化的网格划分技术，大大缩短了计算时间，提高了仿真效率。
✔灵活性
软件提供了丰富的模型库和自定义功能，用户可以根据实际需求，灵活设置材料参数、热源参数和边界条件。
✔可靠性
经过大量实验验证和工程应用，Marc软件在焊接仿真领域具有高度的可靠性和稳定性。
面向未来的焊接技术
随着制造业对焊接质量要求的不断提高，焊接仿真技术的重要性日益凸显。Marc软件凭借其强大的功能和卓越的性能，在焊接仿真领域展现了巨大的应用潜力。重庆大学的研究成果不仅验证了Marc软件的高效性和准确性，还为实际工程应用提供了宝贵的参考。未来，随着数值模拟技术的不断发展，Marc软件必将在焊接领域发挥更加重要的作用，助力制造业迈向更高的技术水平。
