CAD设计中利用工具箱插件快捷设计

作为一名电气设计人员，日常利用CAD画图离不开各种小工具的辅助。今天给大家推荐一款非常实用的CAD插件（文末有获取方式），集成了200多个工具，能显著提升绘图效率。以下是该插件针对CAD设计的一些使用小技巧和便捷功能介绍：

一、加载与启动技巧

Part.1

常规加载：打开CAD，输入命令 AP，在对话框中找到并加载该插件文件。

Part.2

简单加载：打开CAD，直接将插件文件拖入要使用的CAD页中。

Part.3

设置自动启动：若想每次开图自动加载，在加载界面的“启动组”中添加该文件，以后无需重复操作。

Part.4

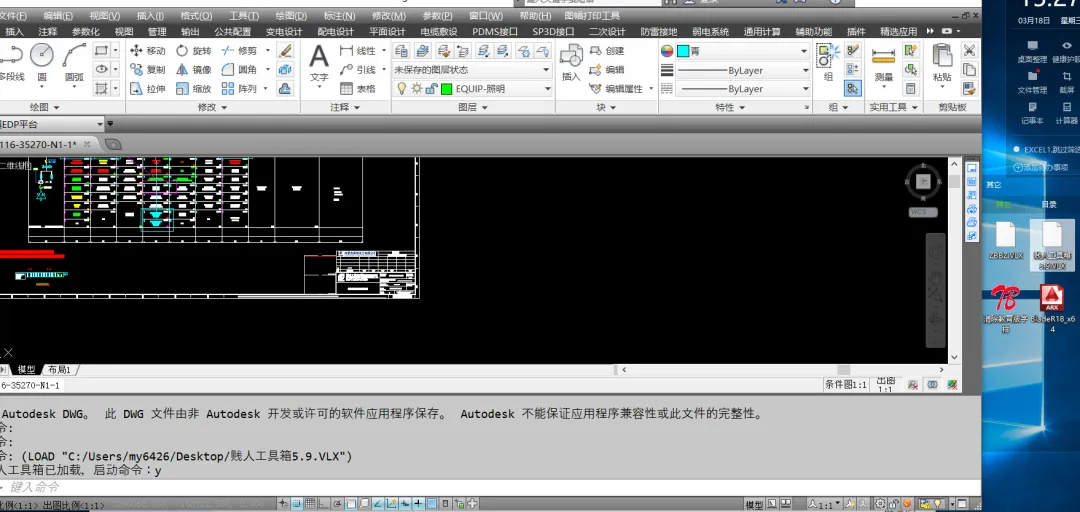

启动命令：加载成功后，在命令行输入 Y 即可调出工具箱界面。

二、设计中的便捷作用

Part.1

文字与符号修改：电气图中设备编号、文字说明繁多。工具箱的“文字修改”功能可以批量修改文字高度、内容或进行加减乘除运算（如统计设备数量），比CAD自带的 ddedit 高效得多。

Part.2

图层快速管理：电气设计涉及动力、照明、弱电等多个图层。利用“图层工具”可以快速关闭/冻结无关图层，或仅显示选中对象的图层，让图纸更清爽，专注当前回路设计。

Part.3

增强标注与导出：对于电气图纸的材料表，虽然表格功能仅完美支持Excel（不兼容WPS），但配合“导出表格”功能可以快速生成设备清单，减少手动录入错误。

Part.4

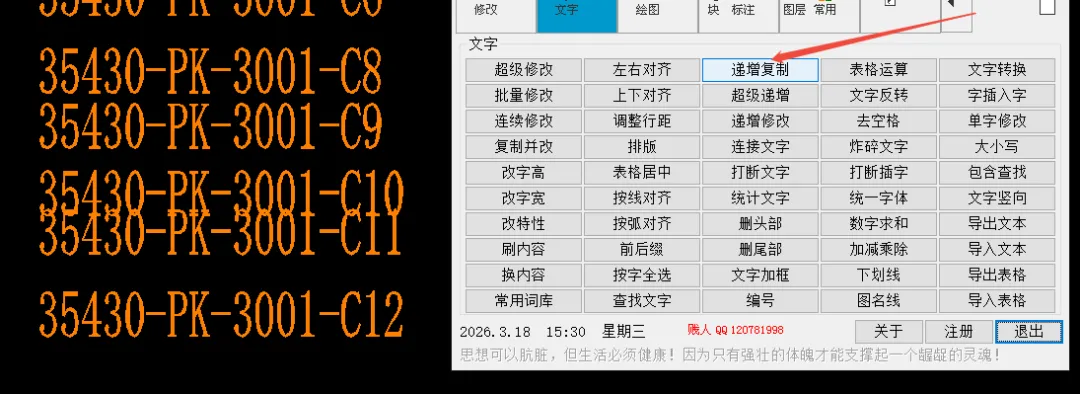

文字标注的递增复制：可实现同种类型的文字根据需求递增的序号直接复制文字。

Part.5

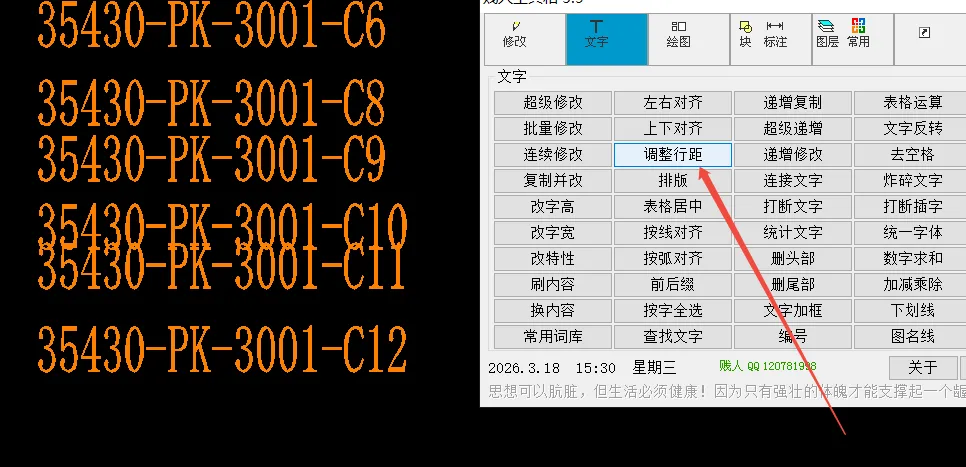

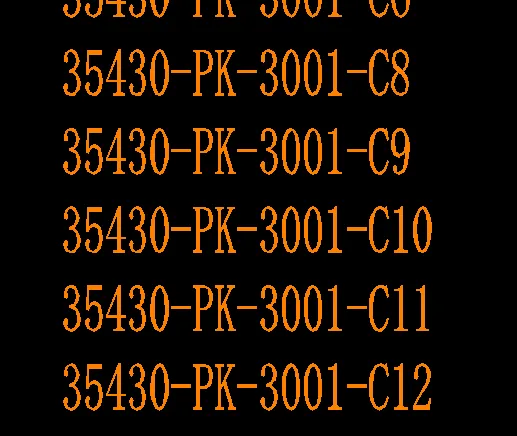

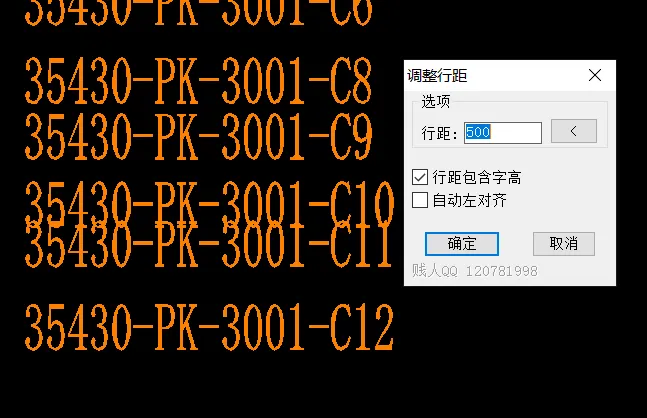

文字调整行距：对于标注文字等可实现等行距调整，框选需要调整的文字，利用“调整行距”输入需要行距，点击确定即可。

三、总结

总而言之，这款高效便利的插件是CAD绘图中的强力辅助，能帮你一键搞定繁琐的批量修改和图层管理，把CAD设计从重复劳动中解放出来。

希望大家多用工具、少一些辛苦，把精力留给真正的设计难关，画图设计效率翻倍！

如有需要，私信后台“CAD插件”或联系电控室孟毅，即可获取下载方式。
