模板支架体系搭设方案,直接拿走套用!!

1、模板及支撑体系选择

模板工程部位主要包括：柱模板，梁、板模板、梁柱节点、楼梯洞口、后浇带位置模板、剪力墙模板等。

根据模板及支撑体系选型原则，以XX工程主体结构各部位模架体系举例如下：

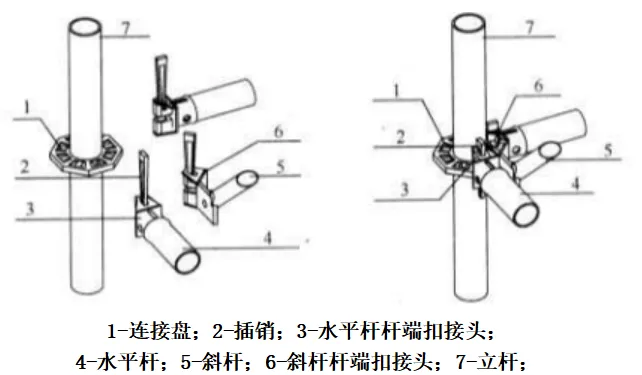

模板支撑体系：选择连接牢固、整体性好，安拆周转速度快的60系列承插型盘扣式钢管支架进行满堂脚手架施工，模板及其支架的结构设计，力求做到结构安全、经济合理。盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成，如下图：

2、楼板支撑体系设计

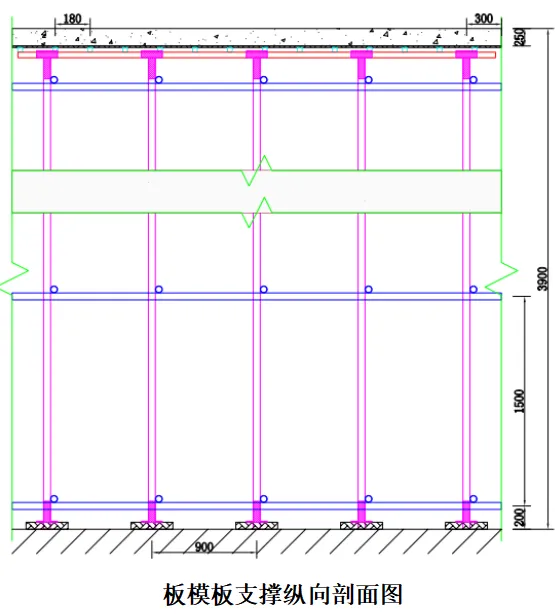

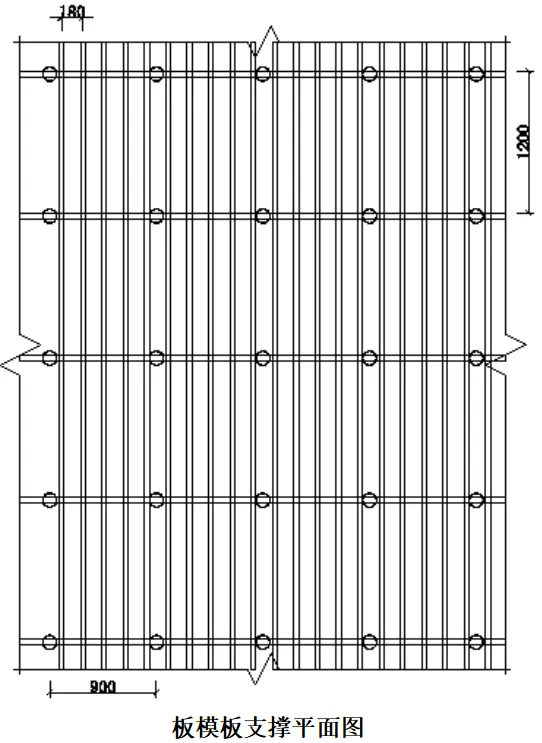

选用材料：楼板底板均采用13mm厚木模板；板底小梁采用方钢管40×40×2.5mm，主梁梁采用Φ48×3.0mm双钢管；立杆钢管直径为φ60.3mm，壁厚为3.25mm，材质为Ｑ335B；横杆材质为Q235，管径为φ60.3mm，管壁厚为3.25mm；斜杆材质为Q195，管径为φ42.2mm，管壁厚为2.75mm；顶托采用“U”字形设计，M48*600mm，平面尺寸150×150mm，顶托丝杠长度L=600mm；底座板采用底托，平面尺寸150×150mm。承插型盘扣钢管支架杆件全部采用热镀锌防腐处理。

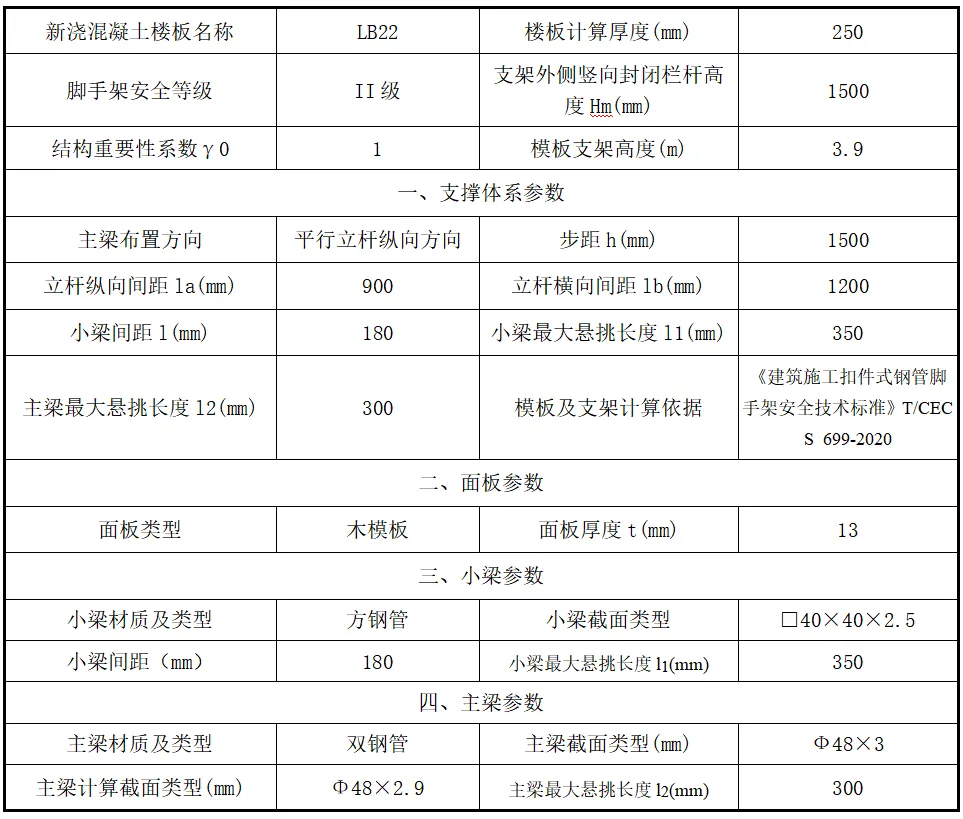

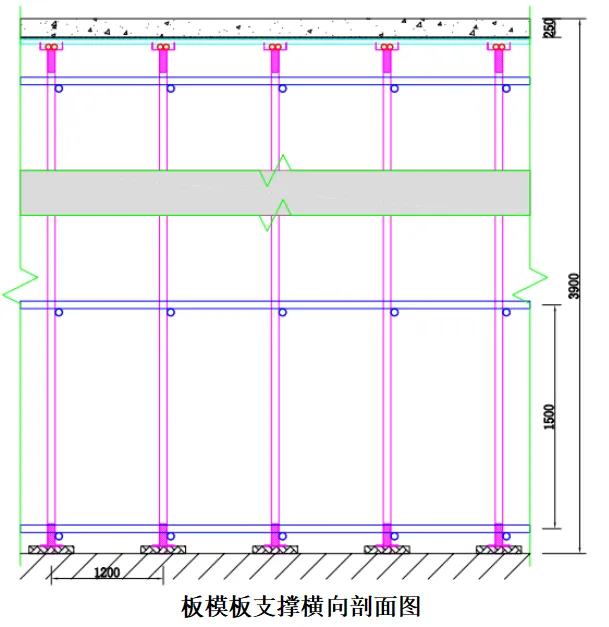

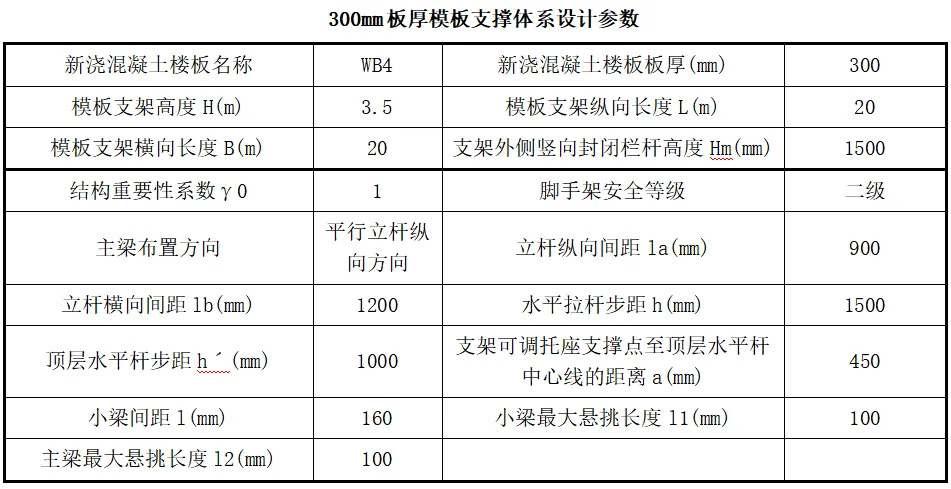

本工程板厚为120、130、150、160、180、200、230、250、300等；选取典型截面梁进行设计并验算。

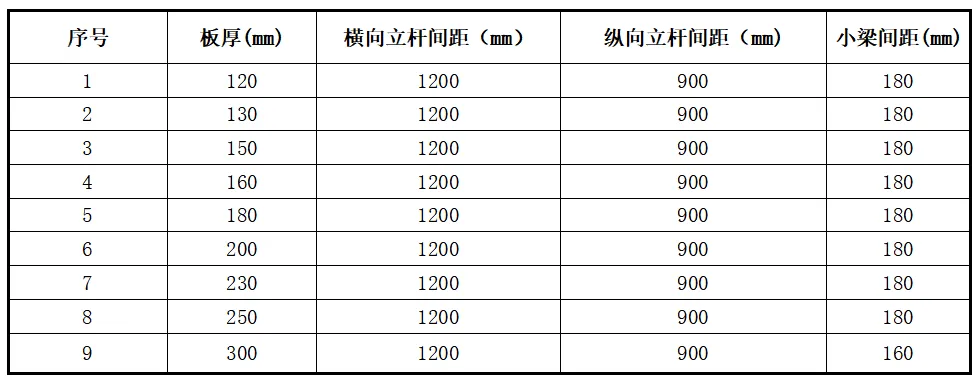

具体板厚支架搭设方式见下表：

4、柱模板

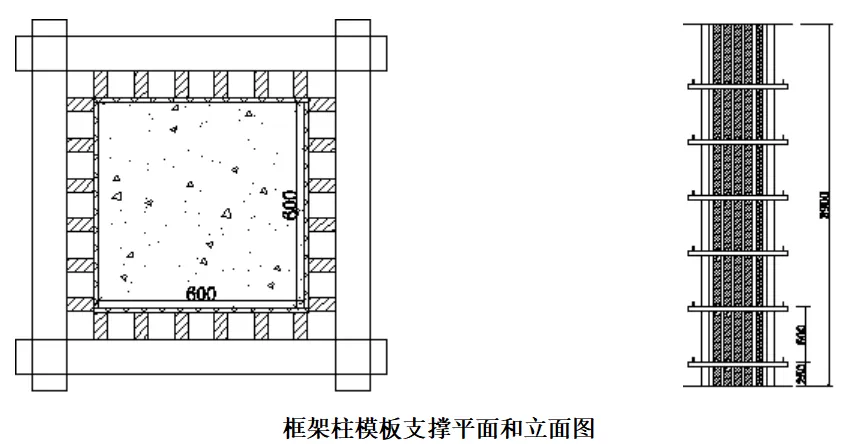

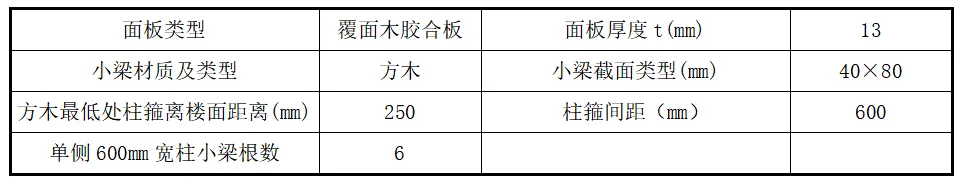

框架柱模架体系：模板采用13mm厚木模板，不设置对拉螺栓。柱箍采用100mm宽、10mm厚的镀锌钢紧箍，柱箍间距600mm。小梁采用40X80mm方木。

4.2、梁支撑体系设计

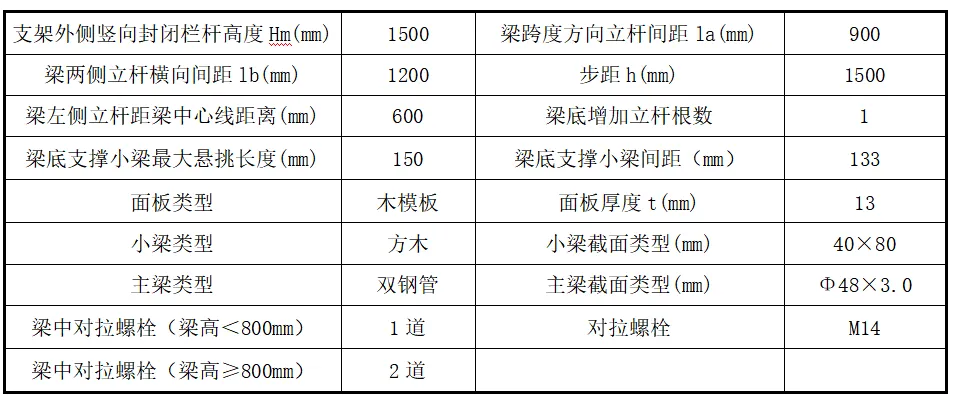

选用材料：梁侧、梁底板、楼板底板均采用13mm厚木模板；主梁采用Φ48×3.0mm双钢管，小梁和梁侧采用40*80木方；M14对拉杆，对拉杆外部设置pvc套管。梁侧底端用紧箍加固。立杆钢管直径为φ60.3mm，壁厚为3.25mm，材质为Ｑ335B；横杆材质为Q235，管径为φ60.3mm，管壁厚为3.25mm；顶托采用“U”字形设计，M48*600mm，平面尺寸150×150mm，顶托丝杠长度L=600mm；底座板采用底托，平面尺寸150×150mm。承插型盘扣钢管支架杆件全部采用热镀锌防腐处理。

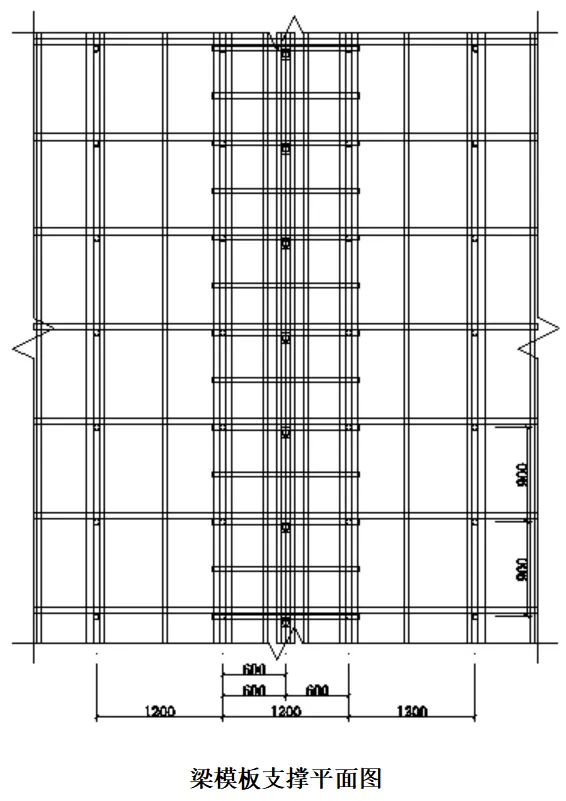

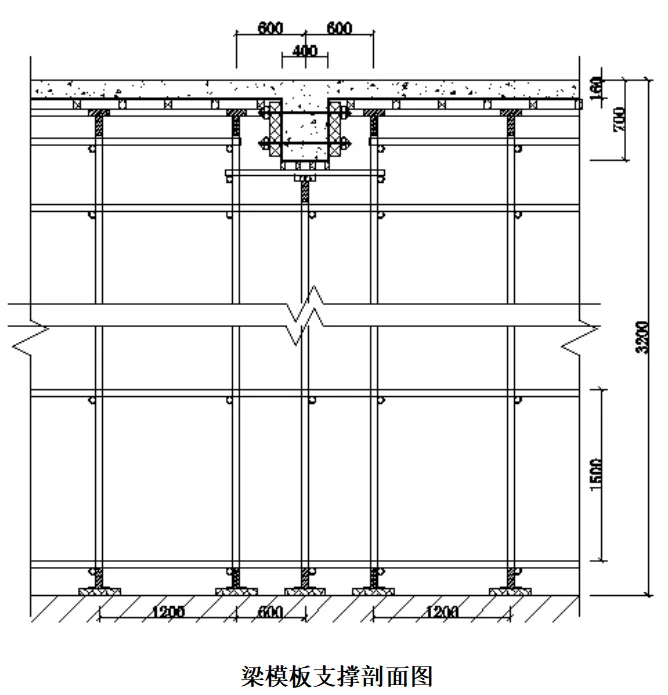

梁高800mm及以上的采用2道对拉杆，提高支撑架的整体性和稳定性，不满足模数时采用普通钢管与周边架体进行拉结。梁两侧立杆距梁中心均匀布设。梁底增加一排立杆，与相邻楼板架体采用钢管连接，横距600mm，纵距900mm。

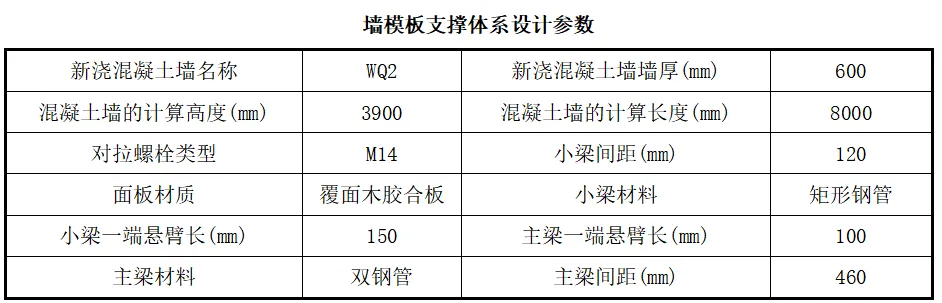

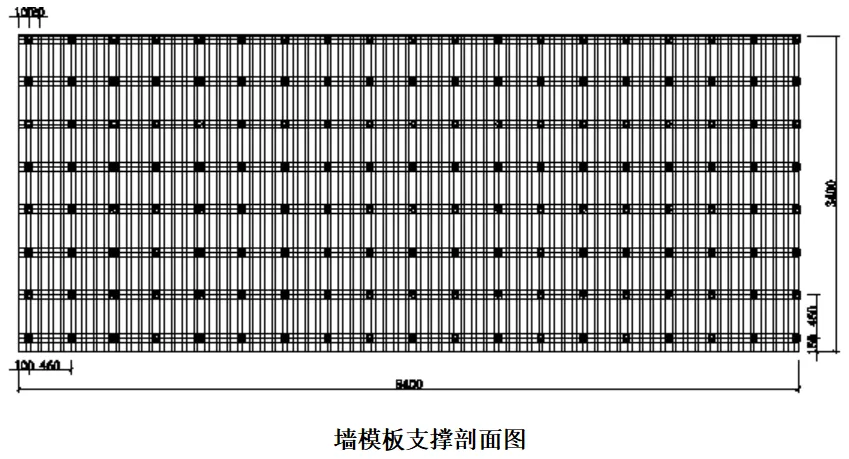

墙模板支撑体系选用13mm厚木模板；小梁选用方钢管40×40×2.5mm，间距120mm，小梁一端悬臂150mm；主梁选用双钢管Φ48×3.0mm，主梁间距460mm，一端悬臂100mm；外墙选用止水拉杆（M14、止水片长宽均为70mm），间距460×460mm，剪力墙使用普通拉杆M14，间距460×460mm，普通拉杆外侧使用pvc套管。

6、后浇带模板

后浇带宽度0.8m，由于后浇带位置的架体延期拆除，为了不影响后浇带的后期施工，应保证后浇带的模板、龙骨的独立以及后浇带架体的独立稳定，因此，架体拆除时保证后浇带两侧架体延伸搭设不少于两跨，同时平台主龙骨断缝连接位置应该在后浇带两侧，以确保后浇带架体的稳定。

7、楼梯模板

楼梯模板采用13mm厚木模板，现场按1:1比例配制安装，方木及钢管Φ48×3.0mm(600×600mm)支撑。楼梯按去除楼梯装饰做法以后的尺寸配板安装。用50×100mm方木及盘扣支架组成支撑体系，楼梯踏步板及侧板采用13mm厚木模板加工成定型工具式楼梯模具，模具采用方木悬吊固定。边墙阴阳角模按设计尺寸配置异型钢模板，与侧墙模板拼接而形成整体。
