PLC-Recorder 软件教程:西门子S7-200-SMART/SMART G2数据采集及通信配置说明

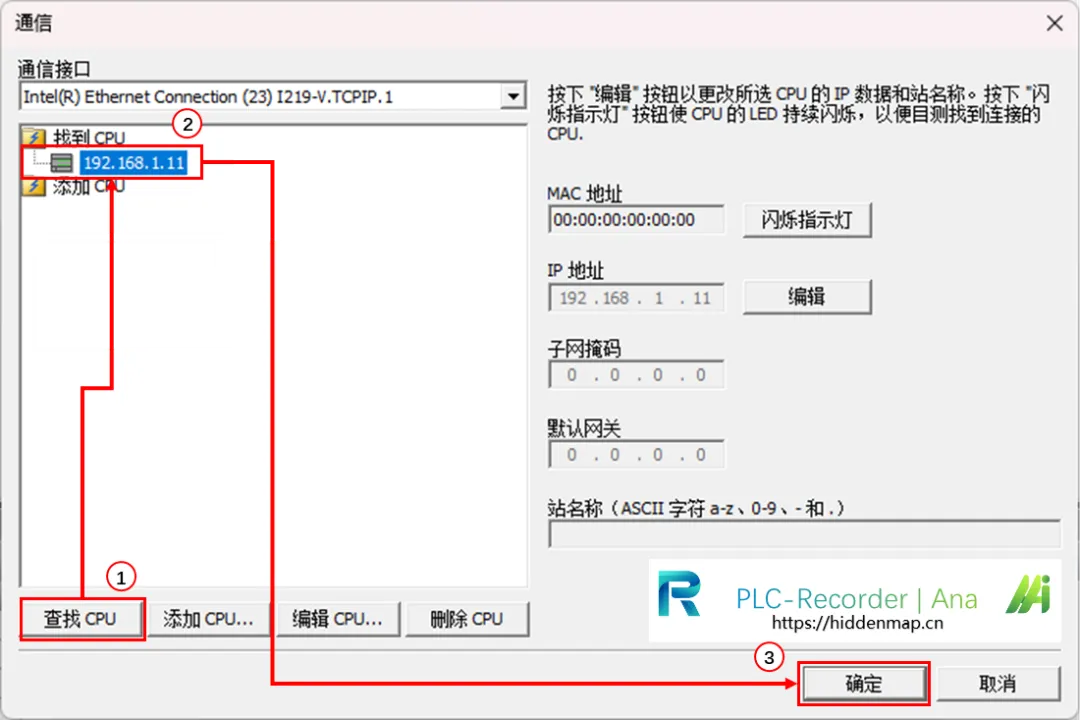

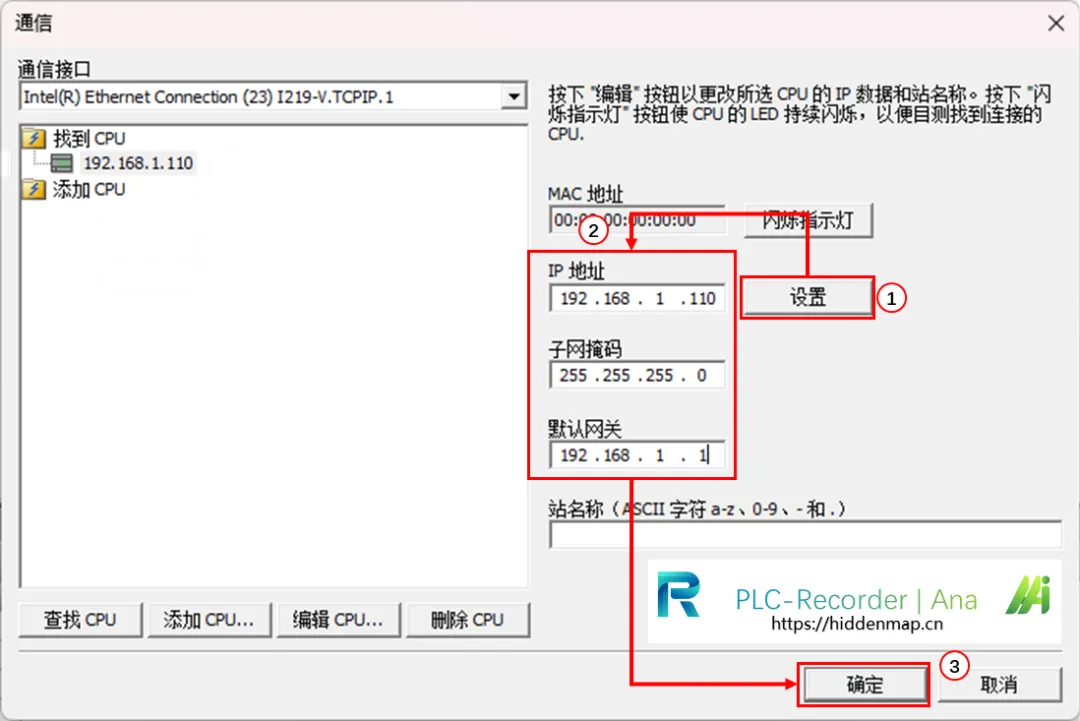

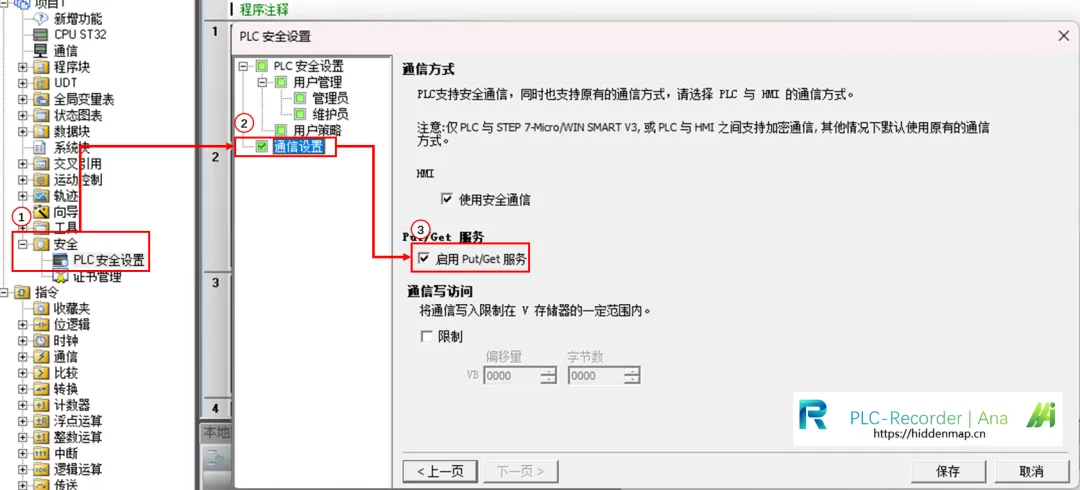

3.防护与安全（PUT/GET通信访问）

安全 -> PLC 安全设置 -> 通信设置 -> 启用Put/Get服务

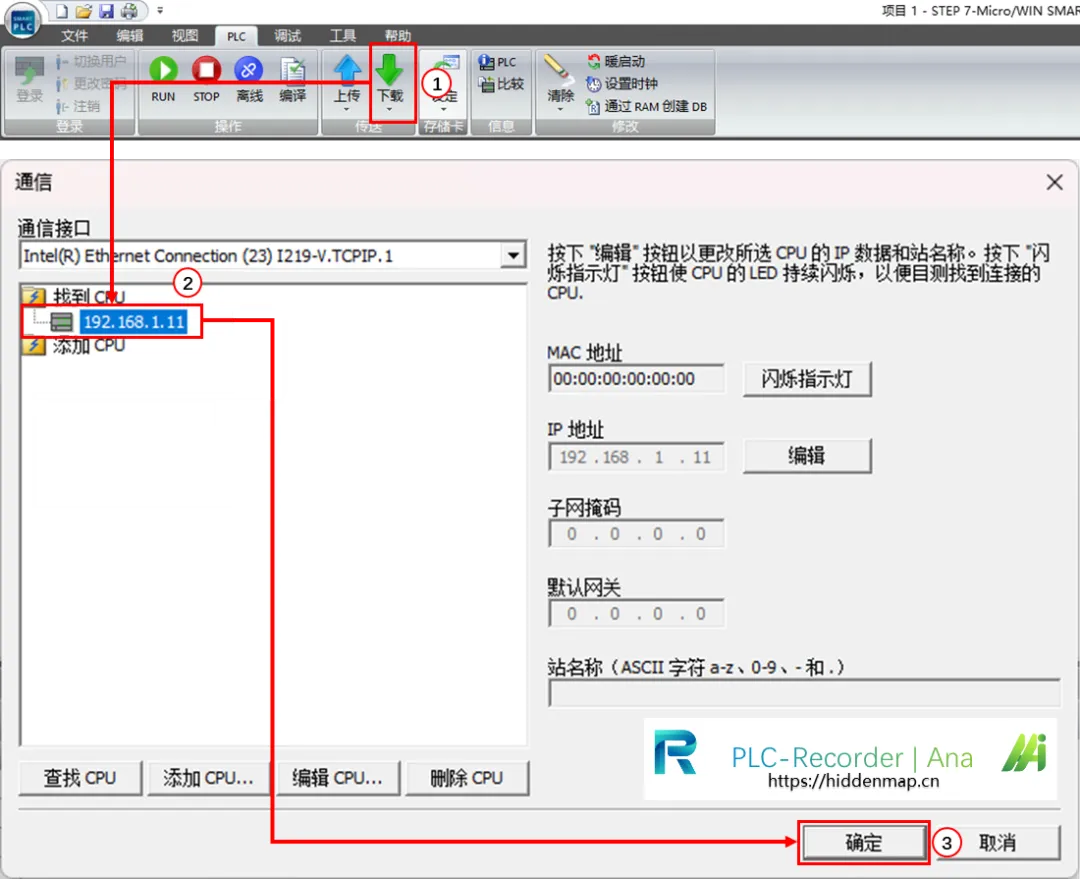

4.下载设置至PLC

下载 -> 点选PLC -> 确定

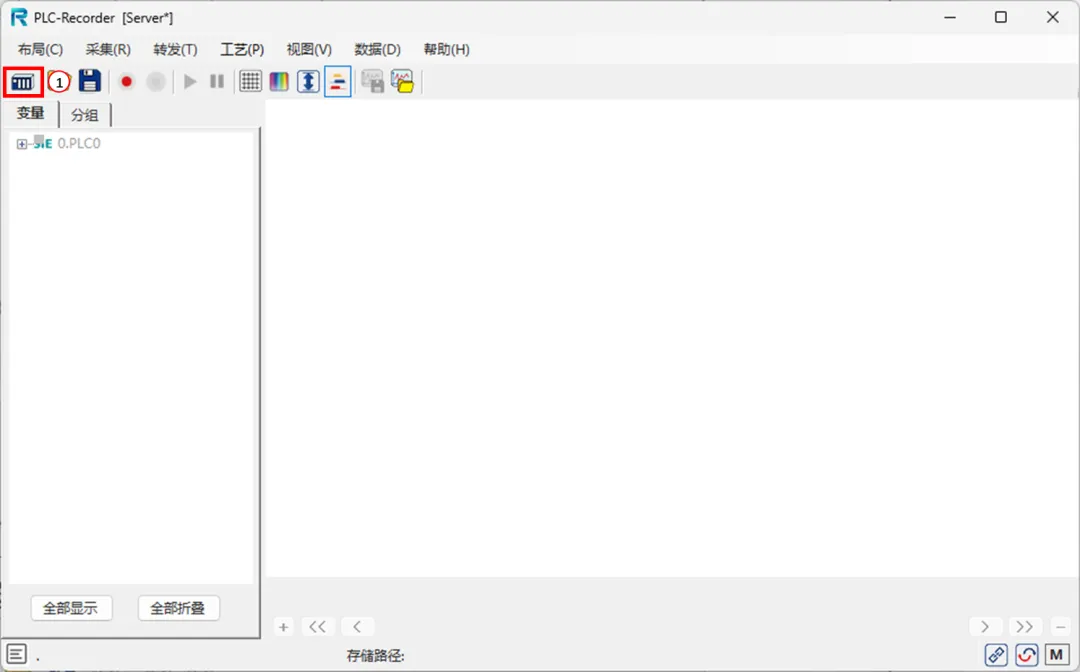

1.IO管理

启动I/O管理

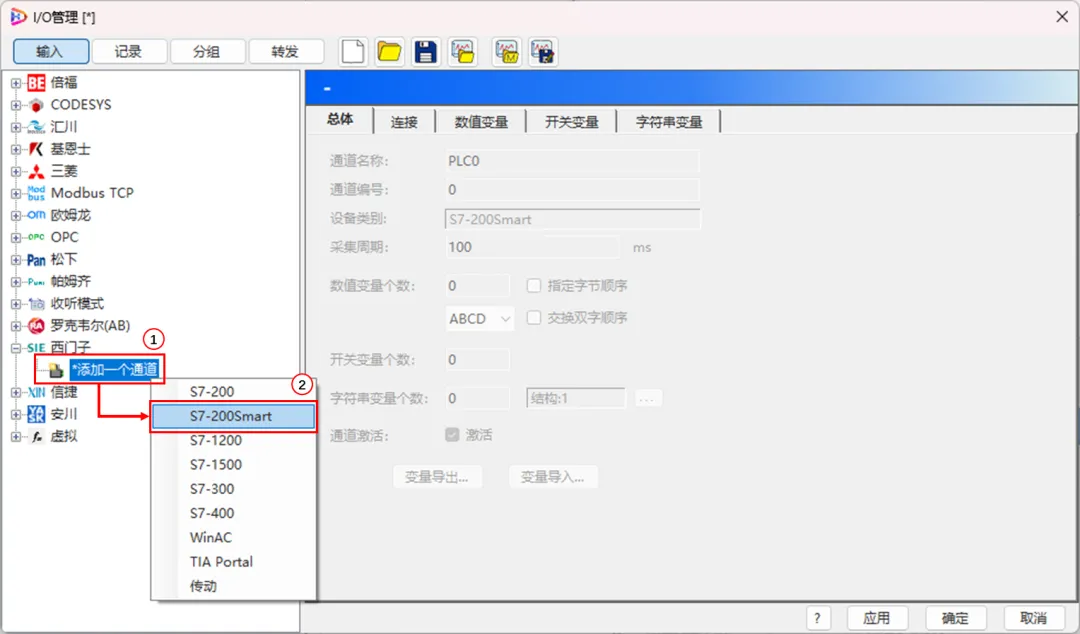

2.添加连接参数

西门子 --> S7-200Smart

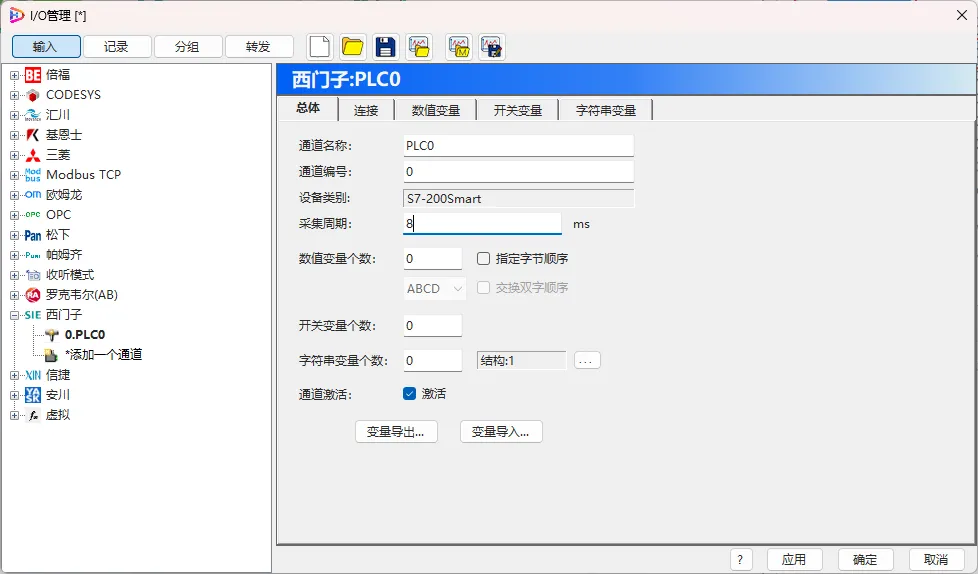

3.总体

4.连接

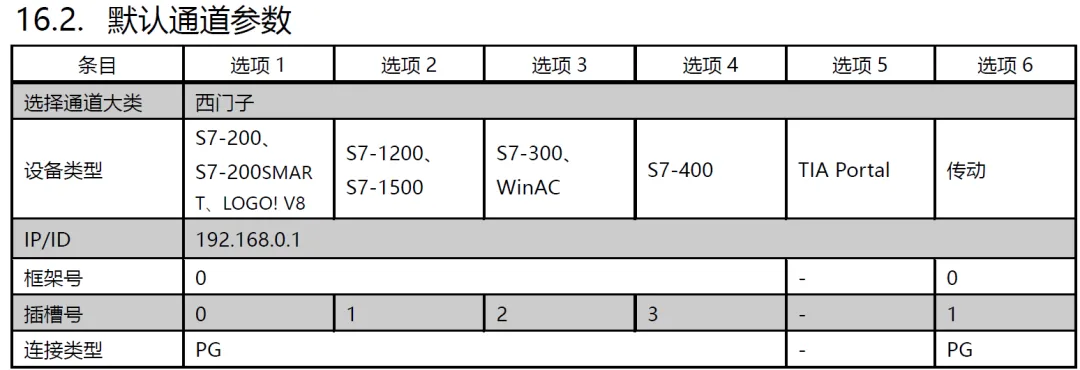

1）连接参数说明

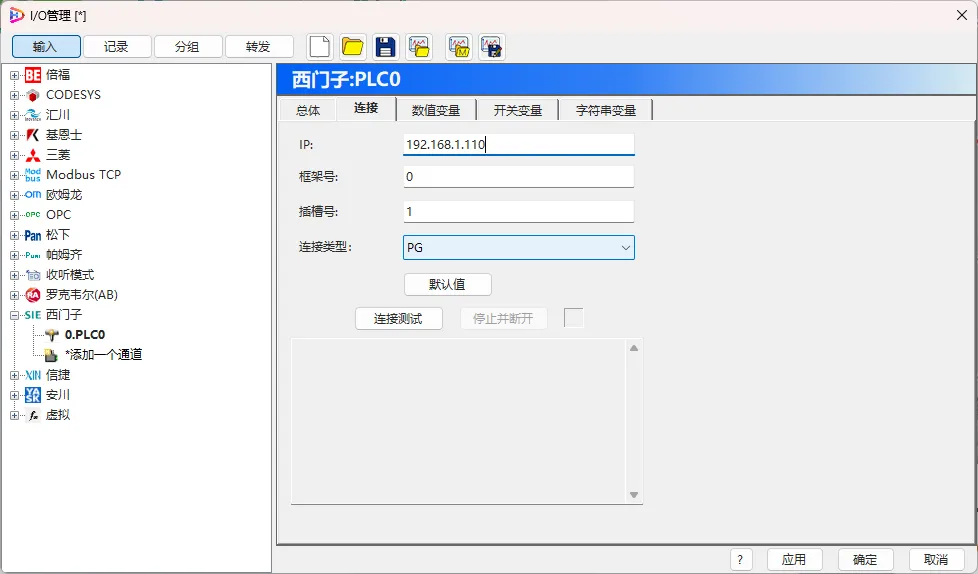

2）连接参数配置

*填写IP、框架号、插槽号、连接类型等信息（需要与PLC保持一致）。如果电脑已经在线，建议点击“连接测试”确定软件与连接设备是否网络畅通

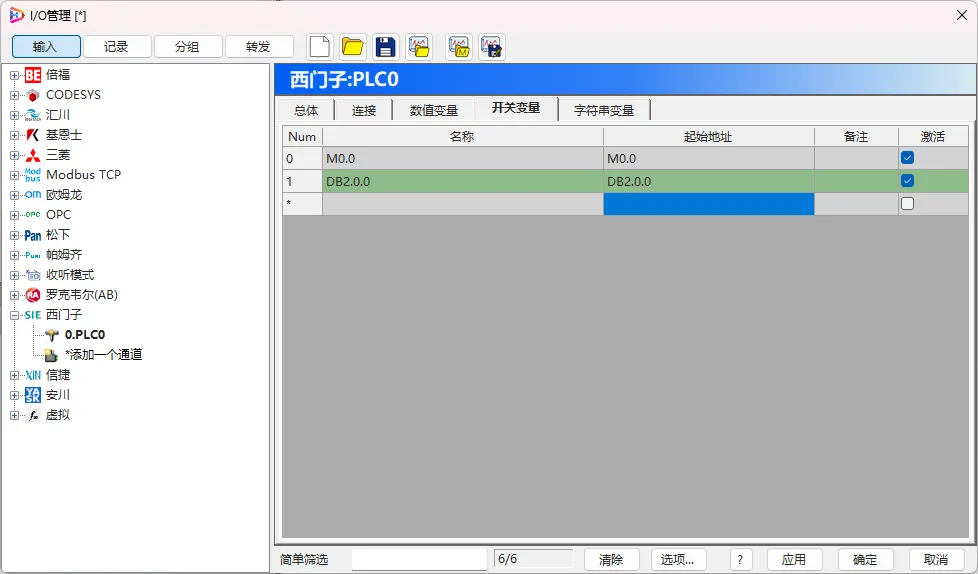

5.添加变量

*I、Q、M、DB、V（对于S7-200SMART、S7-200SMART G2）。不支持P、T和C区域信息。

*DB 区域需要S7-200 SMART V3.0版本及以上（DB1访问的是V区，DB2是新增加的数据块）。

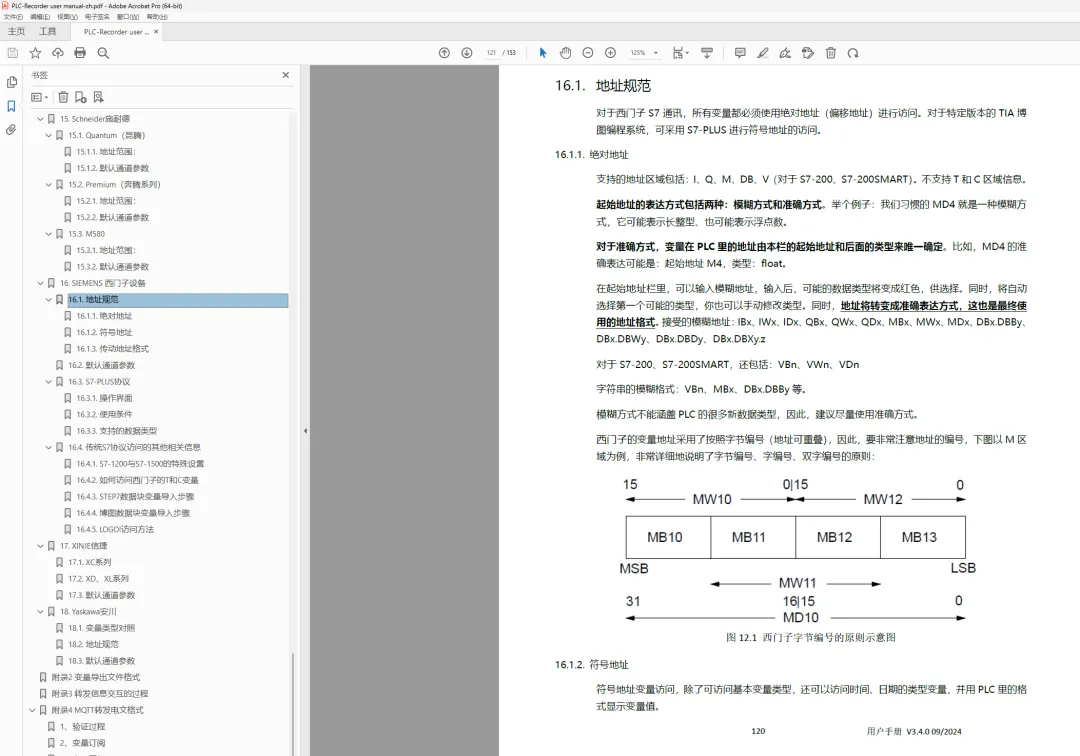

1）地址规范表查看

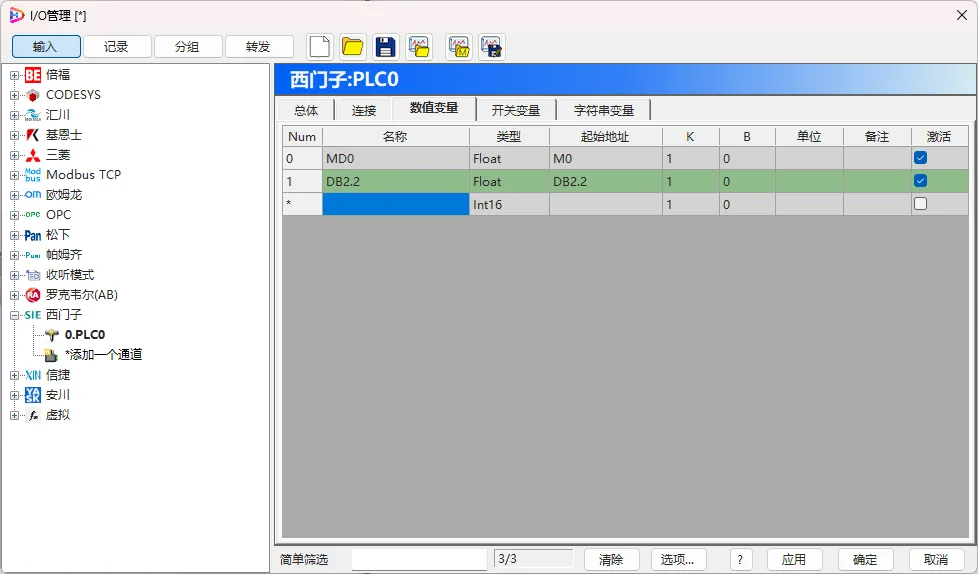

3）数值变量配置

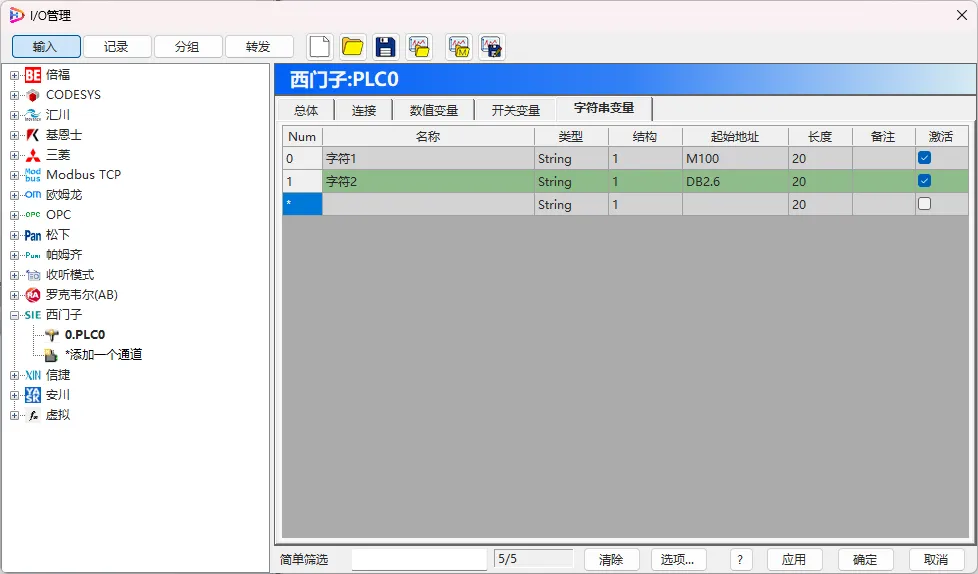

4）字符串变量配置

*字符串如果显示异常，可以通过修改字符串 "结构” 与 "长度”

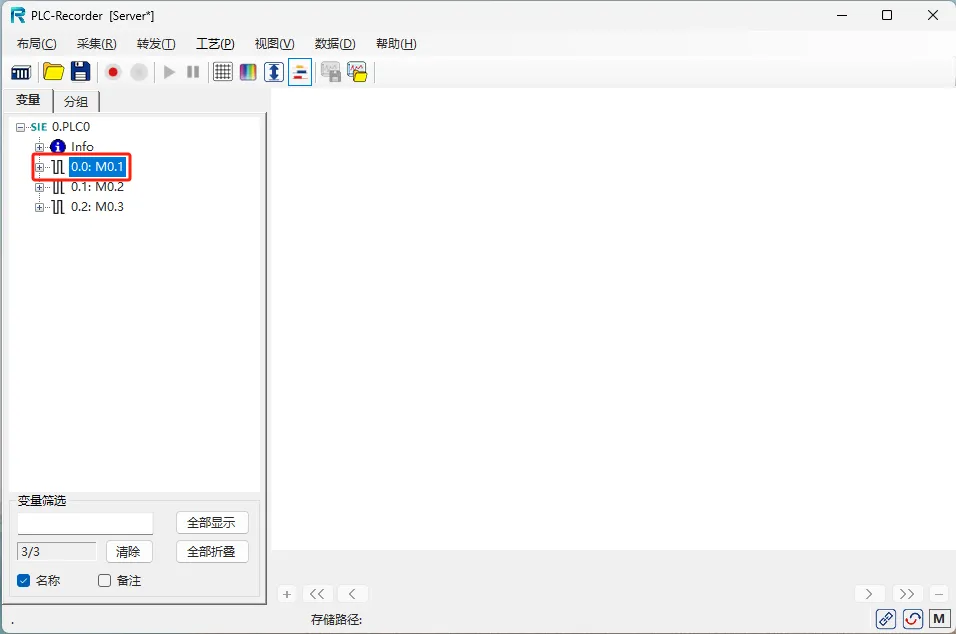

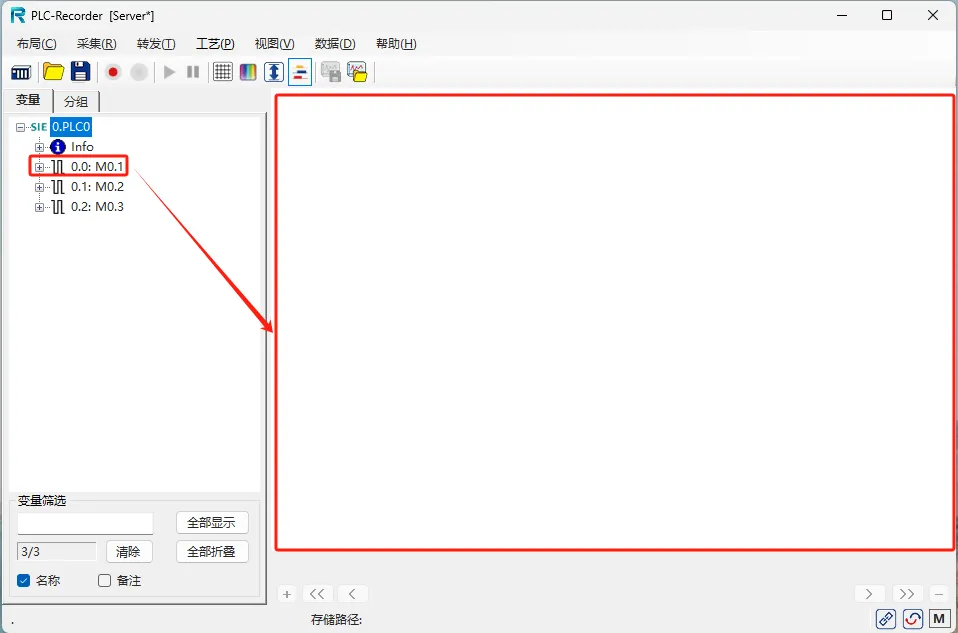

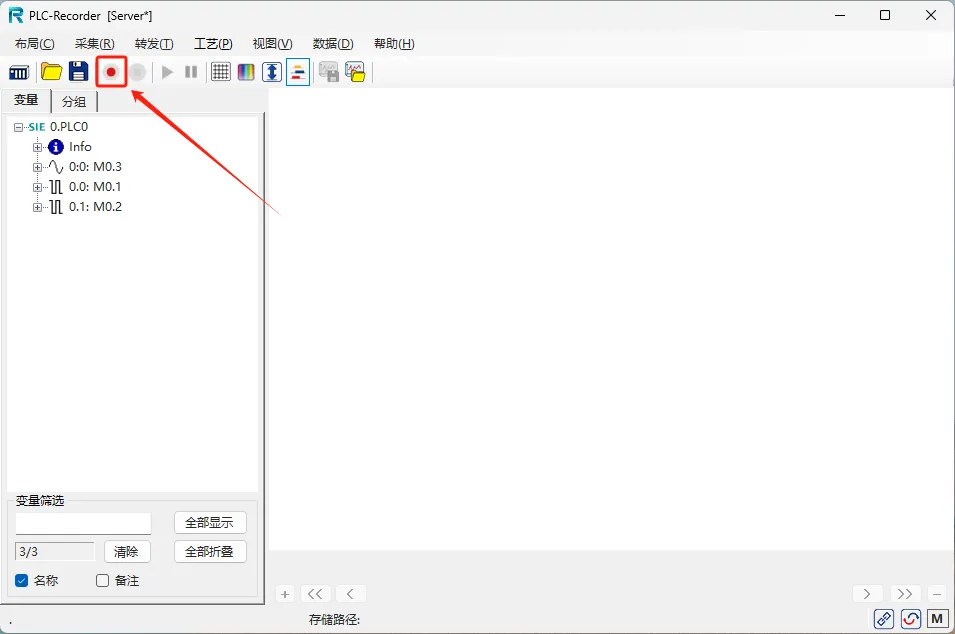

1.添加变量到采集区域

鼠标左键点选变量，拖拽至采集区域

鼠标左键双击，变量会自动添加到采集区域

3.变量组合操作

---
