交叉渡线绝缘作用说明及各绝缘故障影响

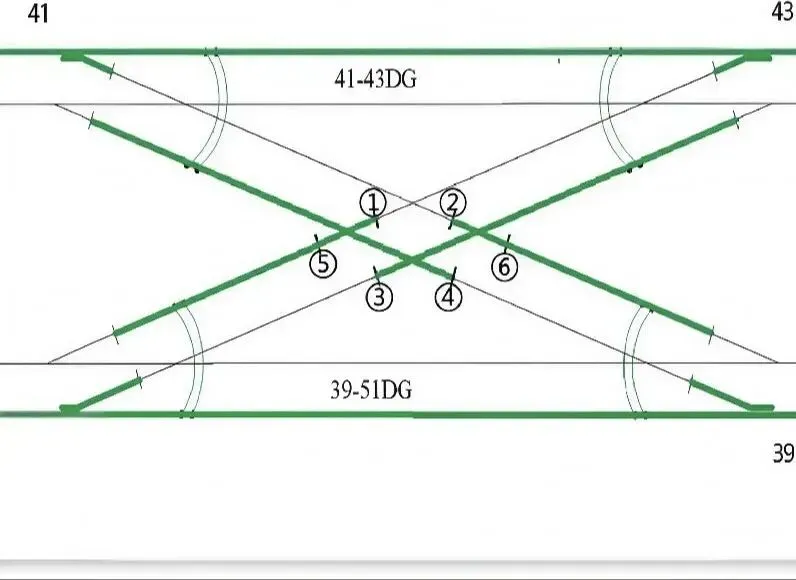

                               图一

● 第一组和第二组：分割直股与渡线轨道电路，实现渡线占用检查，提供极性交叉防护。
● 第三组和第四组：分割渡线两侧股道轨道电路，保证平行进路可同时办理，互不干扰。
● 第五组和第六组：用于阻断牵引回流、横向窜流、迂回环流，消除不平衡电流，保护轨道电路。
绝缘不良的影响
● 第一组或第二组绝缘不良：只会影响41~43DG区段造成红光带。
● 第三组或第四组绝缘不良：会造成41-43DG区段和39-51DG区段同时红光带。
● 第五组或第六组绝缘破损：可能导致本线过车时，零线因牵引电流干扰造成红光带现象。
