[电脑] 小型化海景房,乔思伯 D34 + 华硕 ROG B850-G 小吹雪 + 影驰 5080 金属大师装机展示

CHH ID：luo

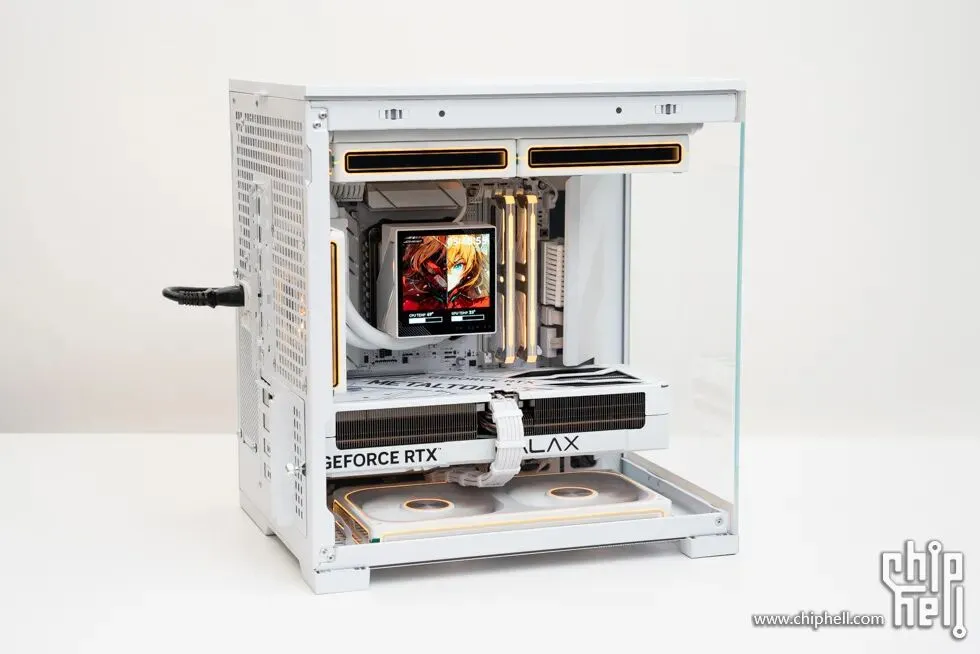

前言今天装一台小型化海景房游戏主机，机箱为乔思伯 D34 白色，D34是一款全新设计的小型化桌面海景房，顶板与侧板采用格栅延续性视觉设计，同时内嵌通风金属网板，有效做到防尘效果，同时前面板配备硬件监控数码屏，含镀镀镍半透反射涂层，随时监控电脑状态，支持上下双140风扇或者280水冷，背线仓理线挡板+主板供电挡板优化装机视觉体验，让机箱更加清爽，机箱尺寸为338.5mm × 288.9mm × 366mm（深/宽/高），支持MATX/ITX主板，兼容背插型主板，4个PCI扩展槽位，CPU风冷散热器限高165mm，支持240/280水冷，显卡限长333mm，电源支持ATX/SFX规格。此次平台为R7 9800X3D + B850 + RTX 5080，主板选用了华硕 ROG STRIX B850-G GAMING WIFI S 小吹雪，全白风格设计，配置不错，用料扎实，内存搭配使用了ZADAK SPARK RGB DDR5 6800 16GB × 2，银白配色，适合白色主题装机，显卡选用了影驰 GeForce RTX 5080 金属大师白金版 OC，采用无光设计，做工颜值在线，散热方面选择了乔思伯 TM-280 白色一体式水冷散热器，带有3.95寸 IPS 方形LCD屏幕，支持屏幕自定义，电源选用了安耐美白金竞蝠 PK1000W 白色白金牌全模组电源，通过80 PLUS 白金牌认证和PPLP.info白金认证，支持ATX 3.1、支持PCIe 5.1，采用全日系电容，14cm短机身设计，自带压纹模组线，带有10年质保。配置清单：处理器：AMD 锐龙 7 9800X3D主板：华硕 ROG STRIX B850-G GAMING WIFI S 小吹雪内存：ZADAK SPARK RGB DDR5 6800 16GB × 2显卡：影驰 GeForce RTX 5080 金属大师白金版 OC固态硬盘：宇瞻 AS2280Q4X 1TB散热器：乔思伯 TM-280 白色风扇：乔思伯 ZA-120W 白色正叶 × 1风扇：乔思伯 ZA-240WR 白色反叶 × 1电源：安耐美白金竞蝠 PK1000W 白色机箱：乔思伯 D34 白色整机展示整机多角度展示，统一成橙色灯效。

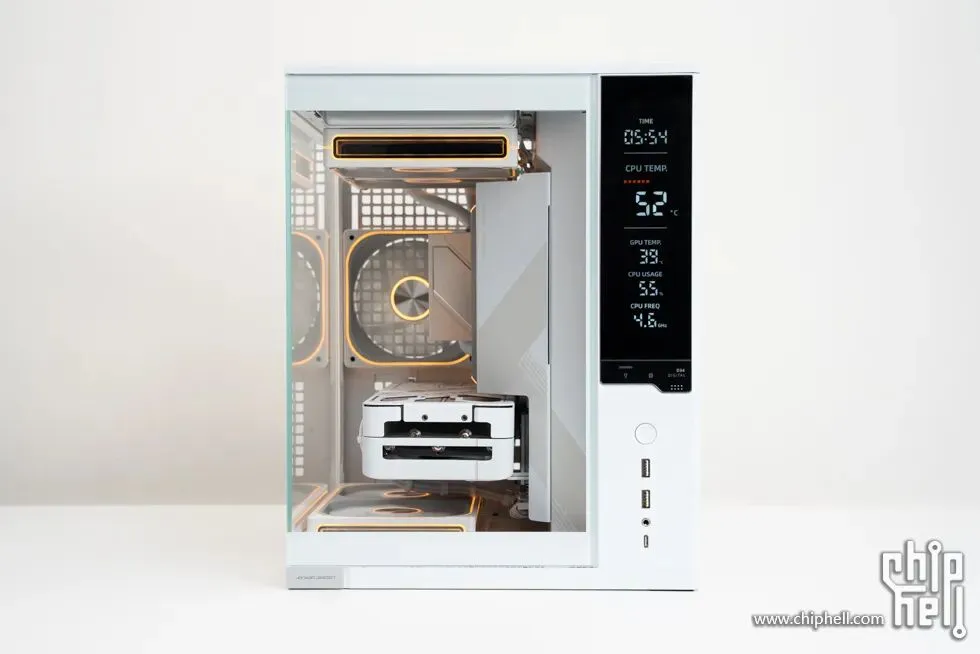

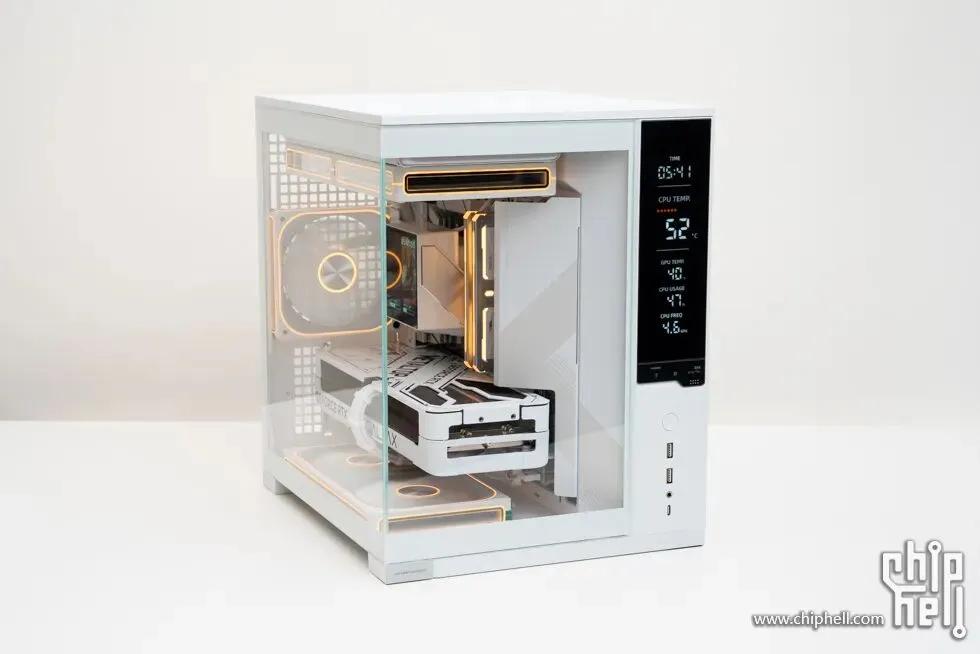

机箱正面，透过前面板玻璃可以看到内部硬件，右侧为硬件监控数码屏。

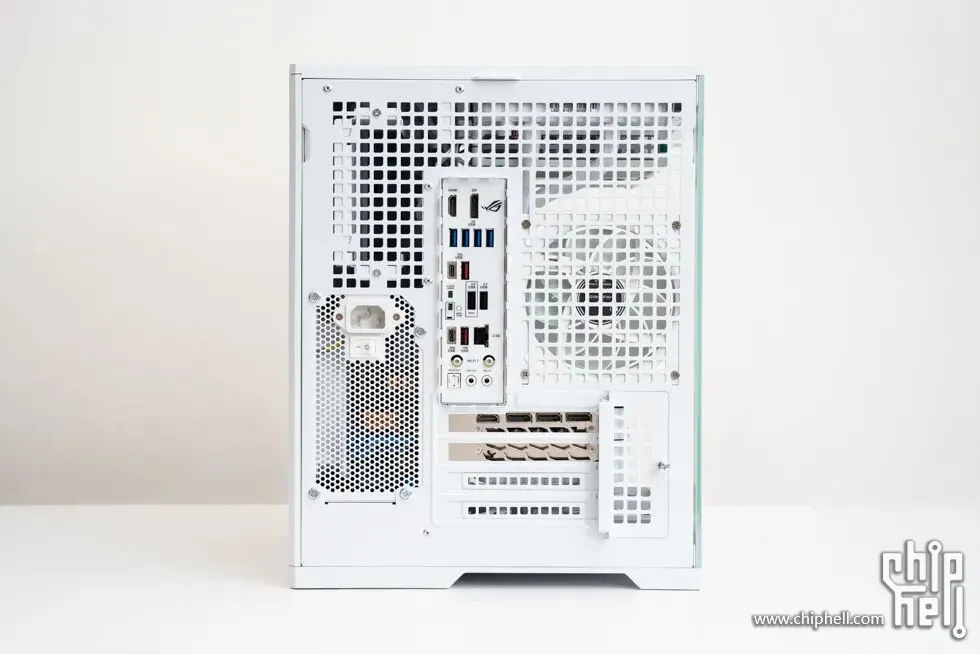

机箱背面，左右分仓结构。

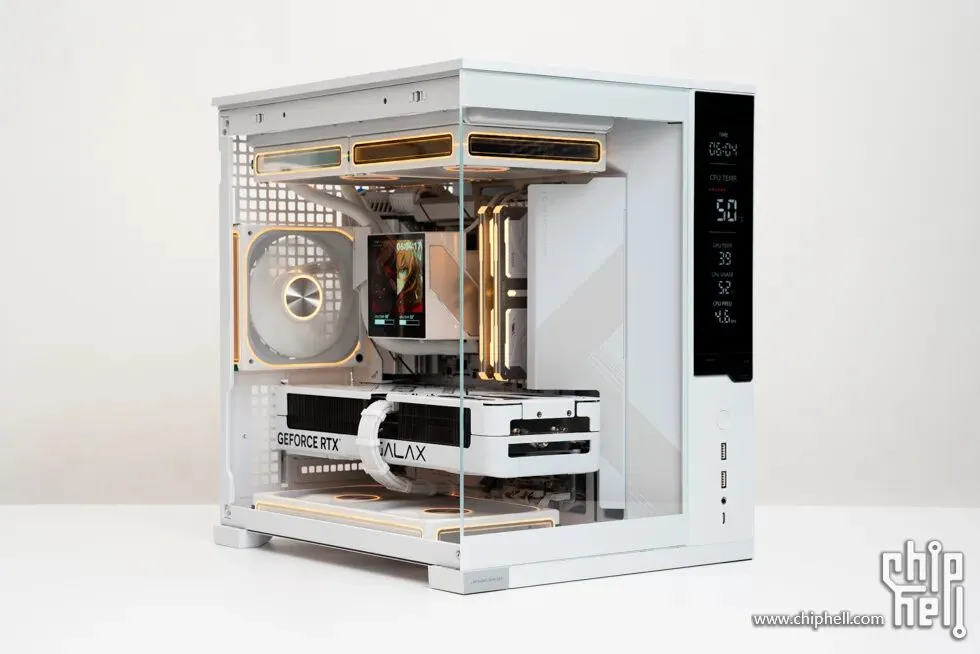

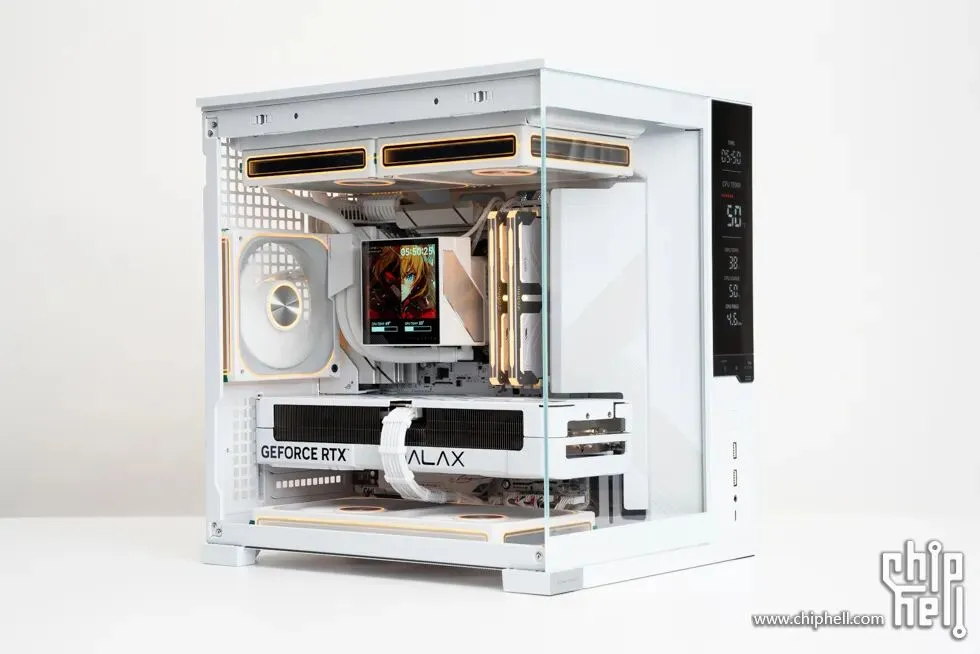

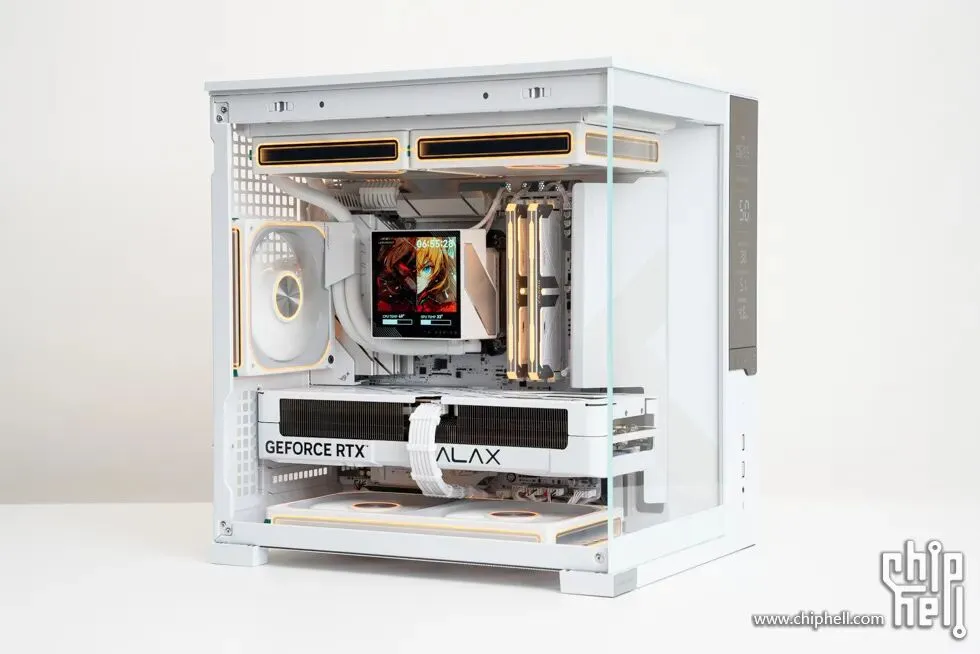

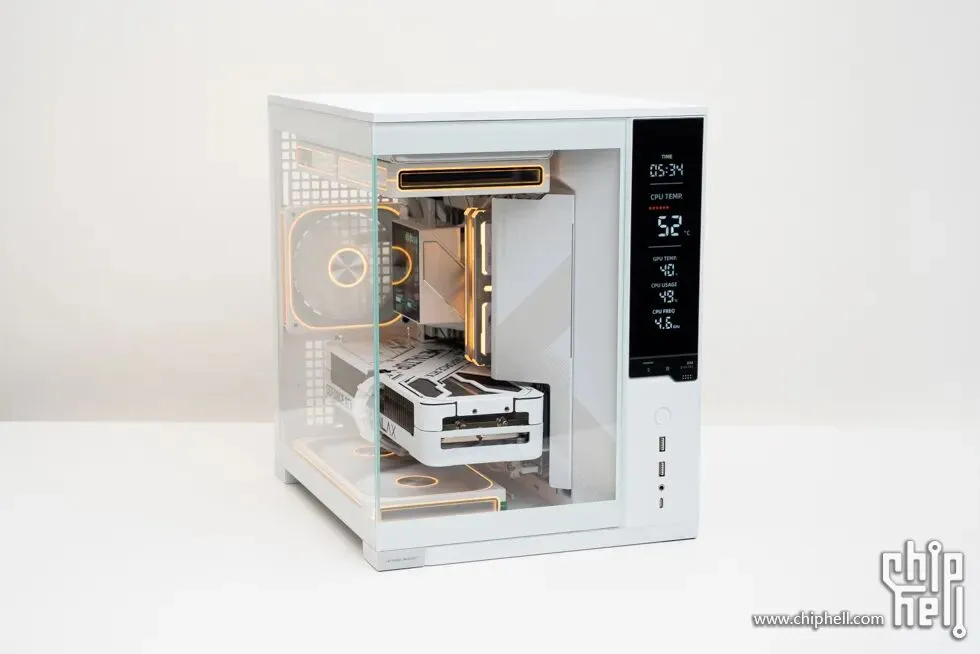

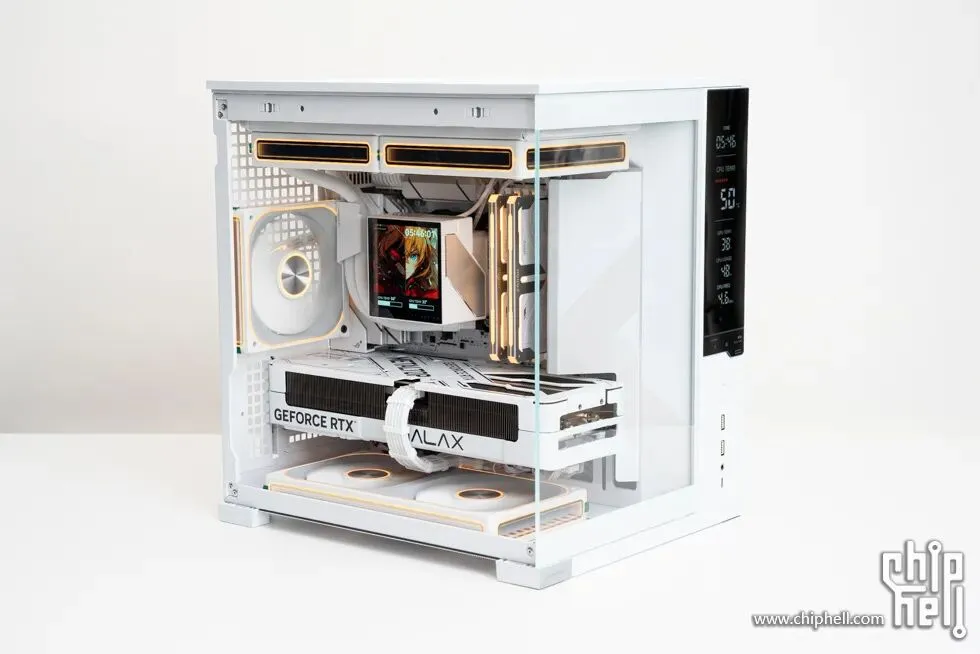

45°视角。

俯视角度。

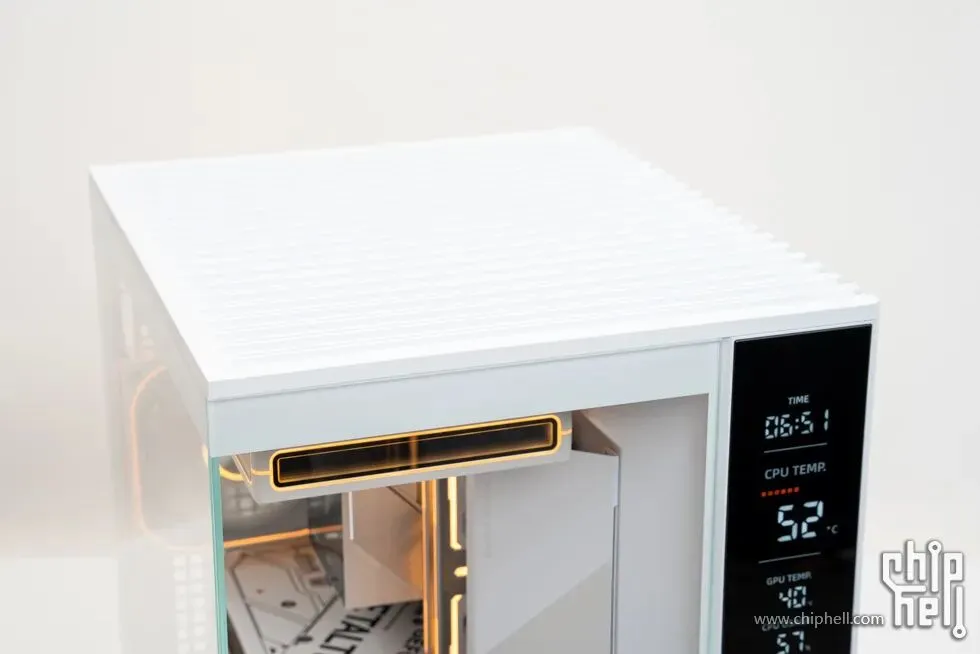

机箱顶盖，采用格栅设计语言，内嵌通风金属网板，有效阻止尘埃侵入。

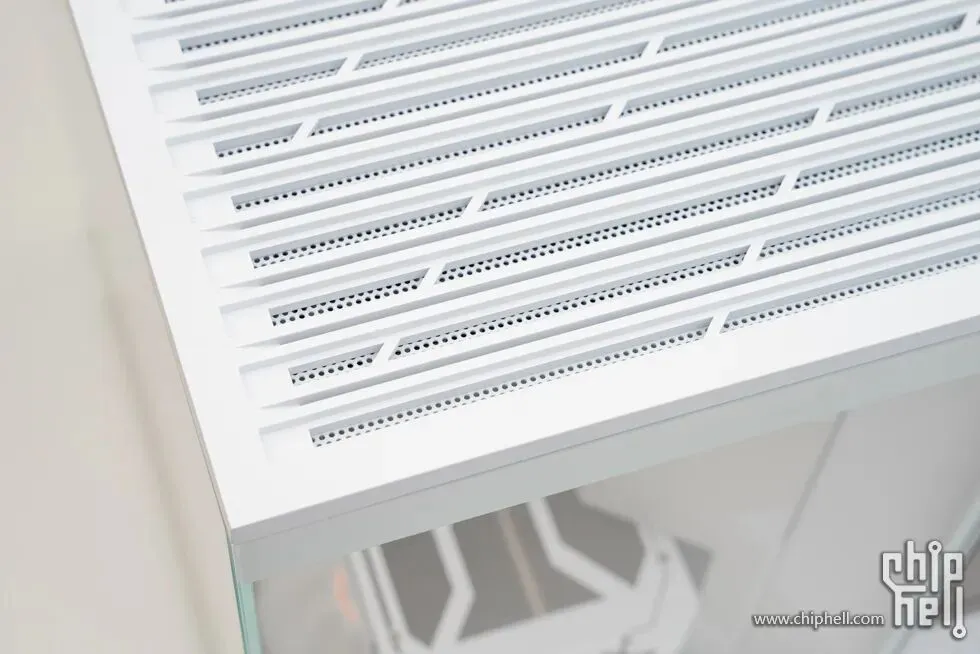

格栅细节。

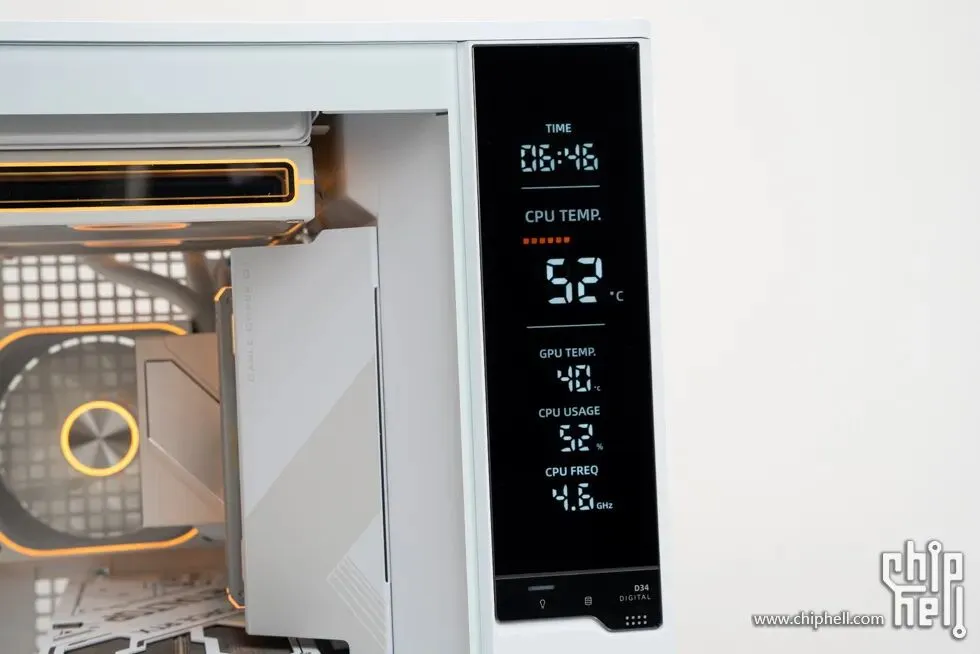

前面板配备的硬件监控数码屏，含镀镍半透反射涂层，视觉效果高级，并能随时掌控数据信息。

中间是电源指示灯和硬盘指示灯，右侧有机箱型号D34。

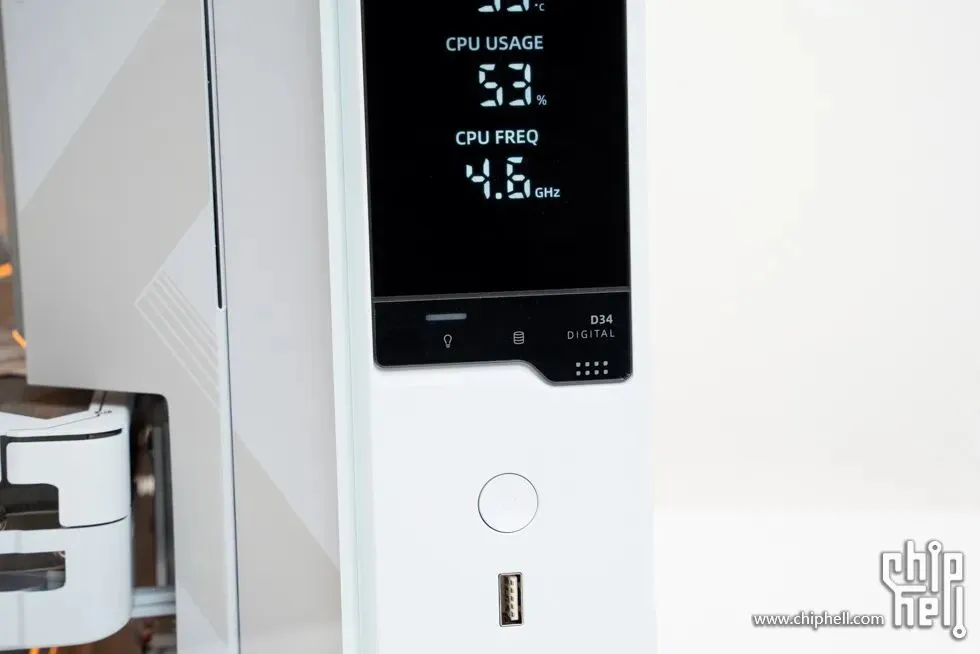

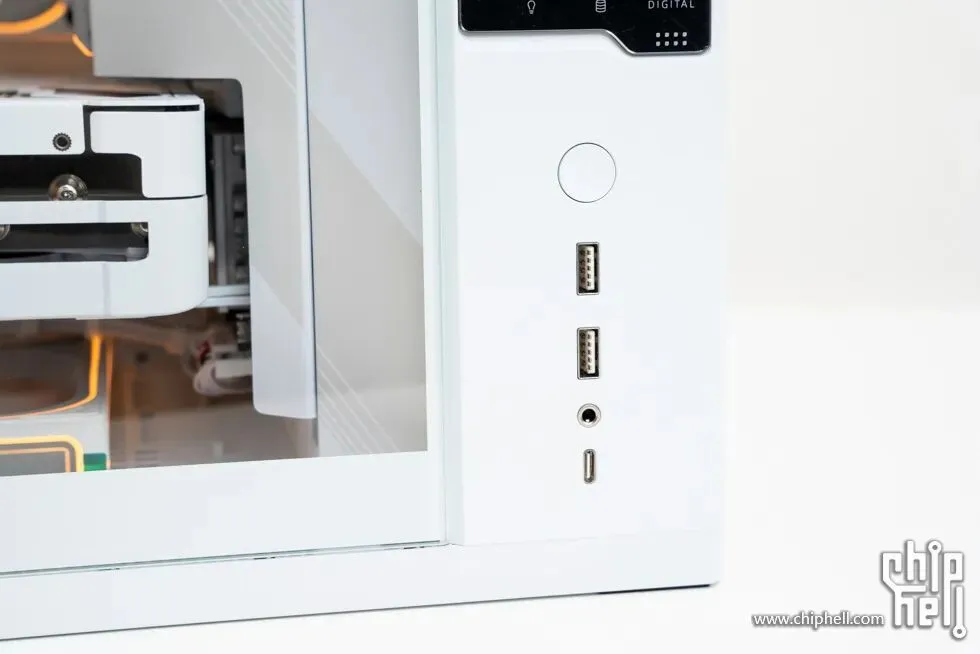

下方为按钮及接口，从上至下依次是开机键、2个USB 3.0（速率：5Gbps）、耳机音频2合1接口、1个USB 3.2 Gen 2 Type-C（10Gbps+，实测速率16Gbps）。

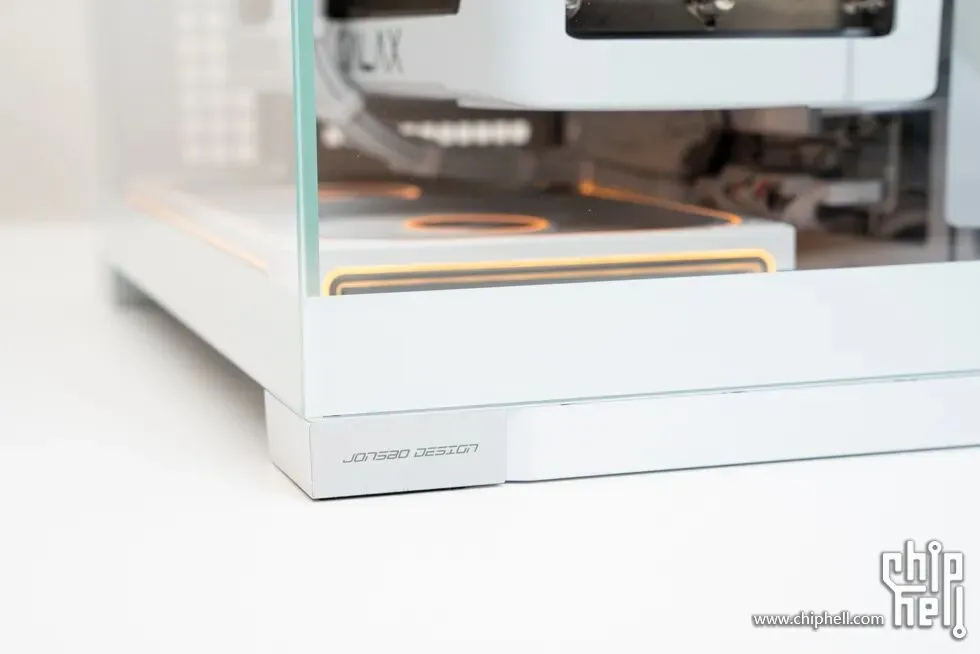

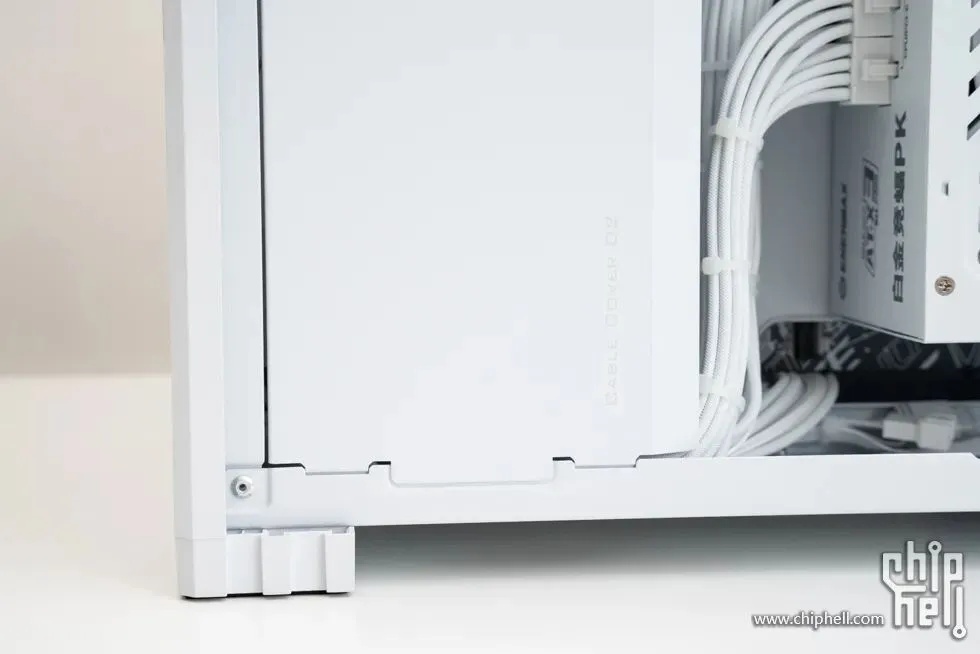

左下角的机箱脚，印有JONSBO DESIGN字样。

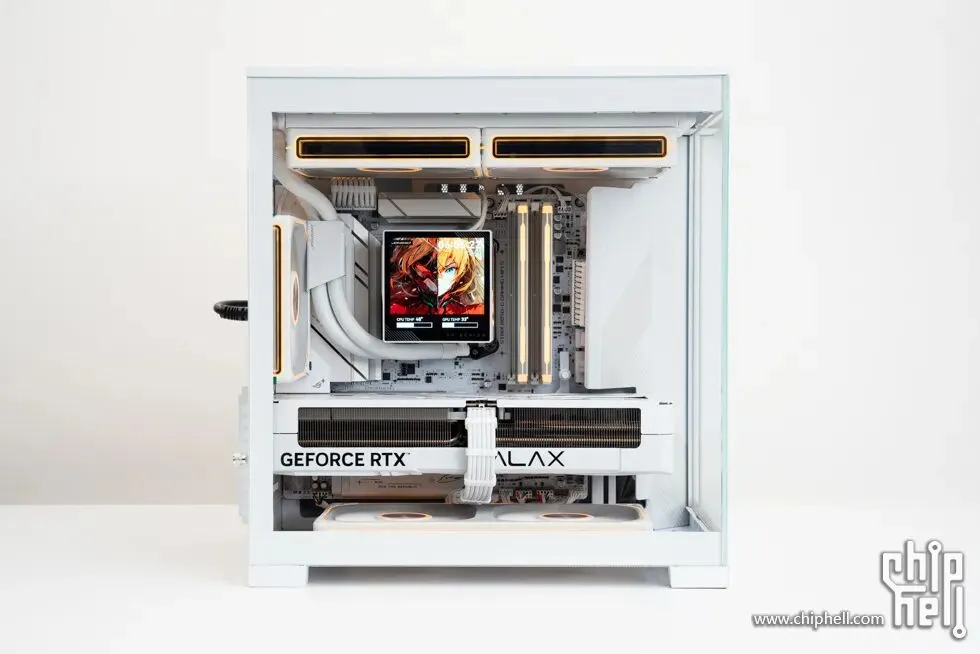

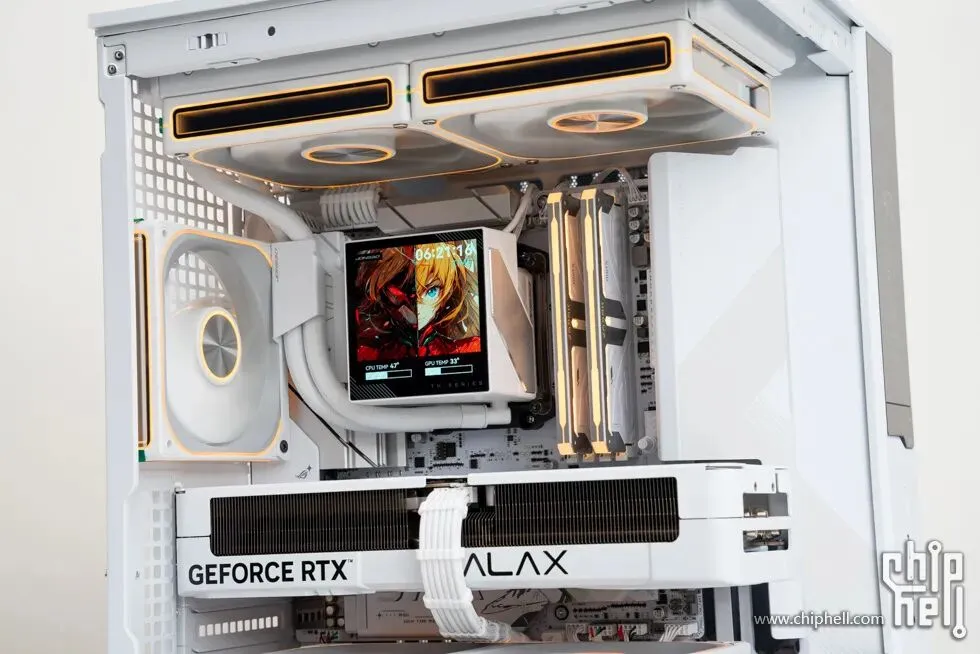

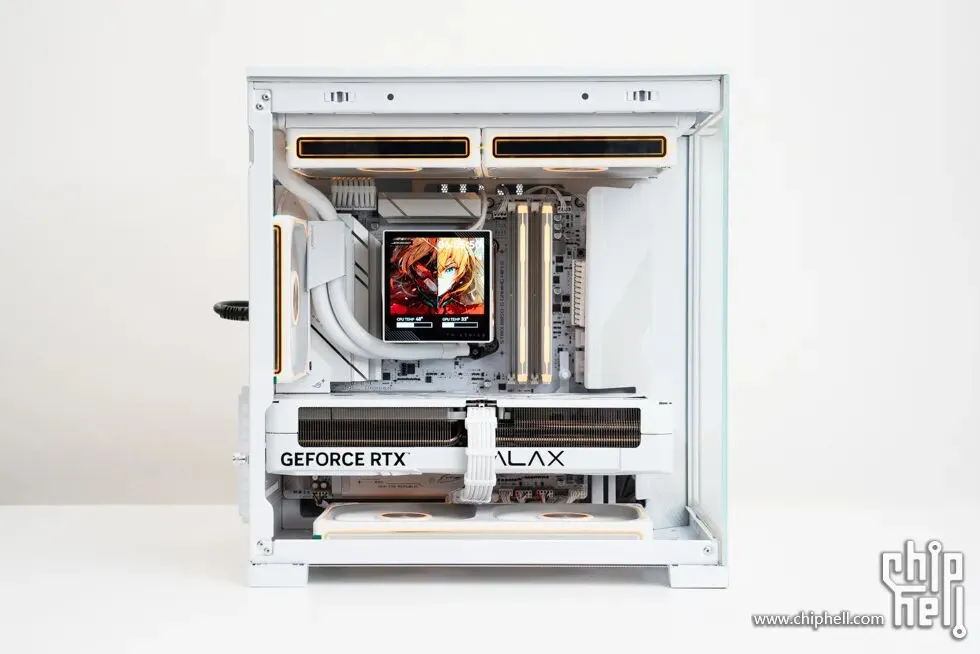

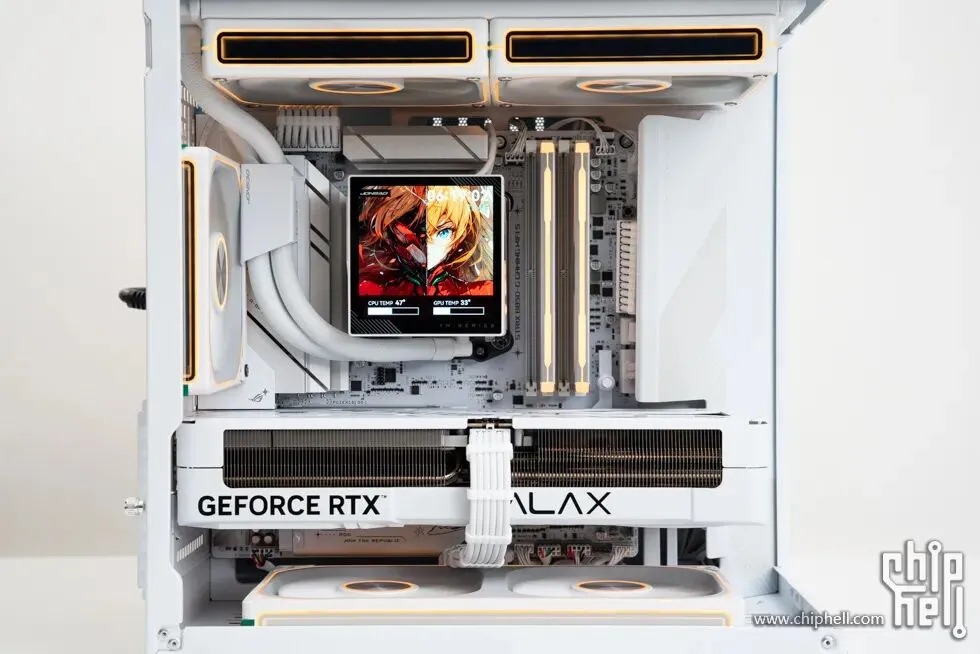

主板侧展示。

移除钢化玻璃侧板后的效果。

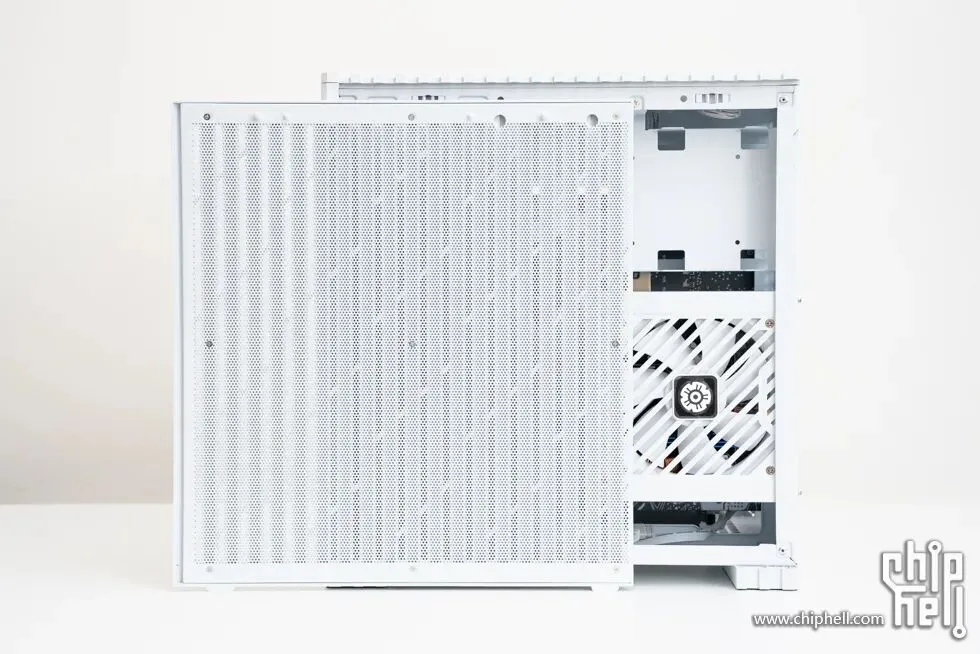

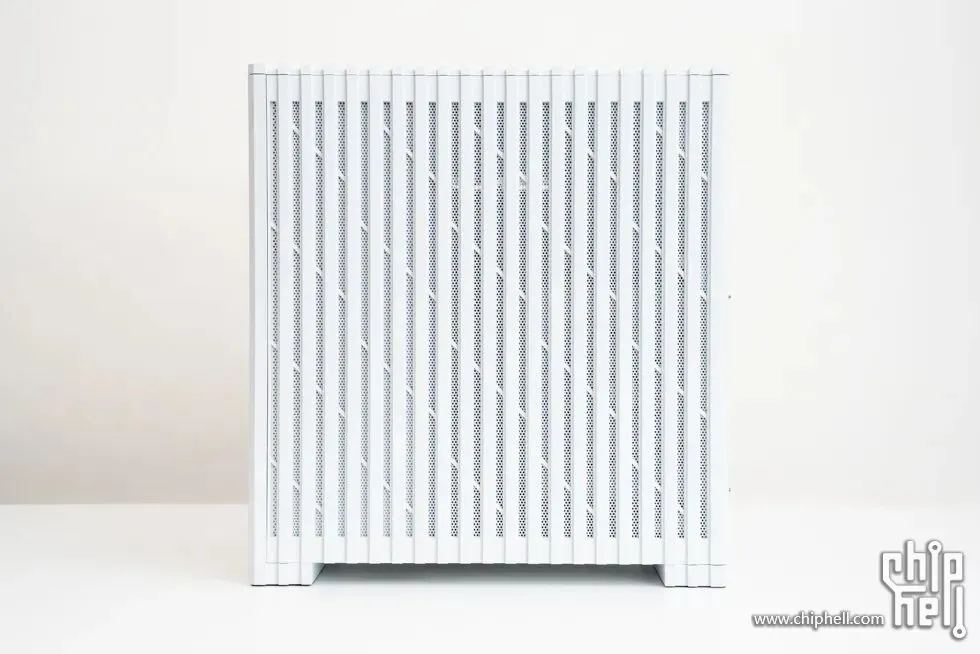

右侧板，采用格栅设计。

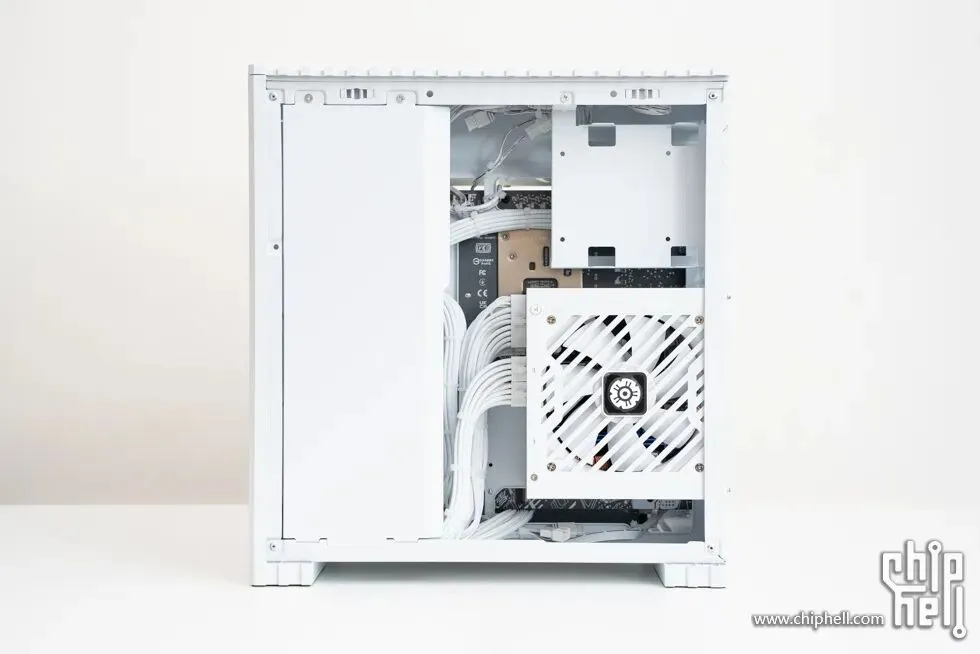

背线展示，背仓理线挡板，优化了装机视觉。

内嵌通风金属网板，有效阻止尘埃侵入。

主要部件展示。

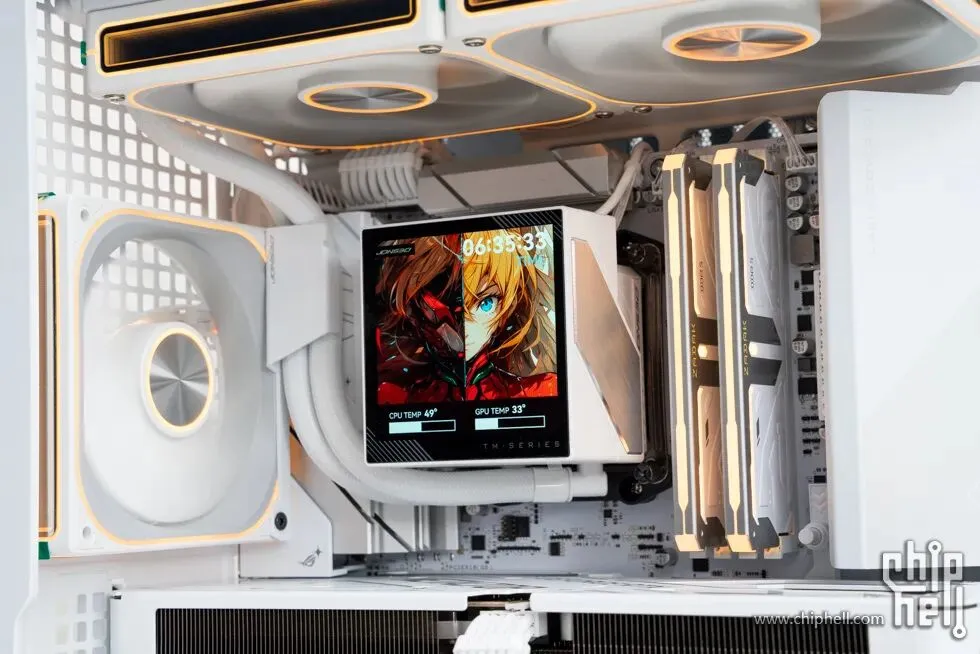

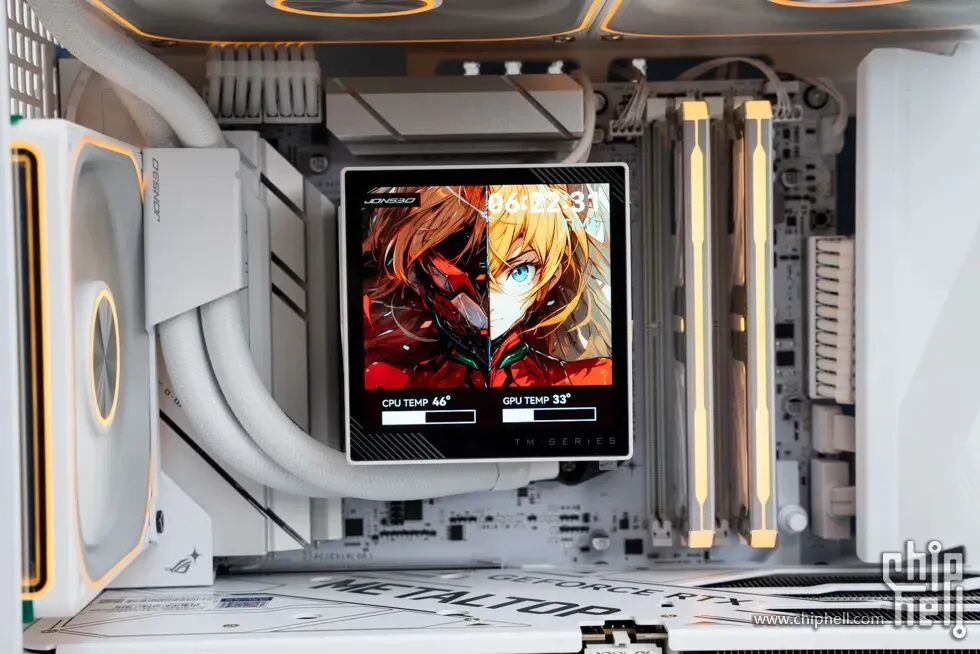

乔思伯 TM-280 白色，采用磁吸铝壳冷头。

侧面展示。

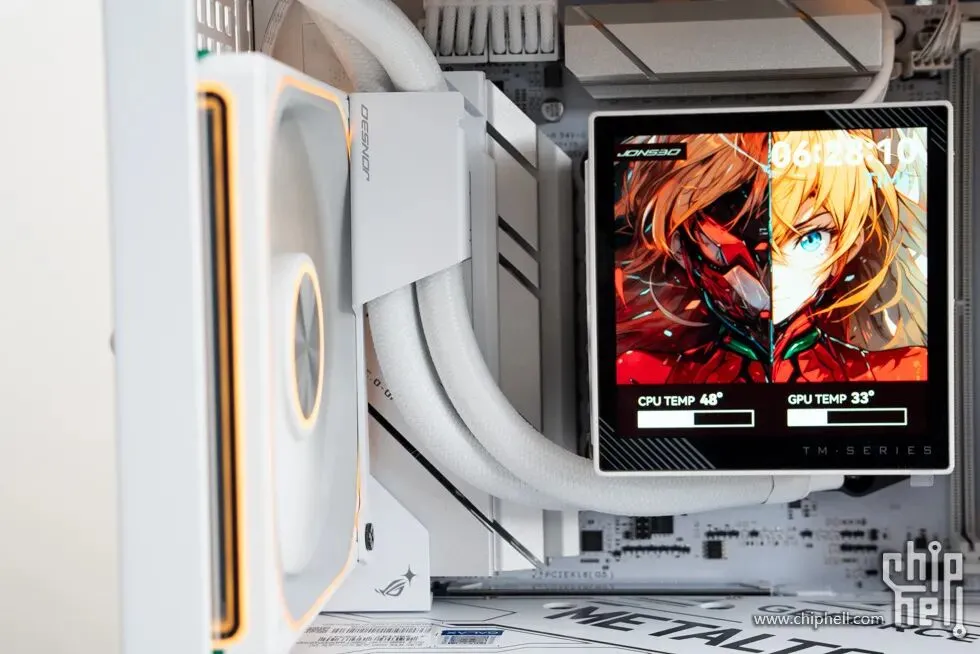

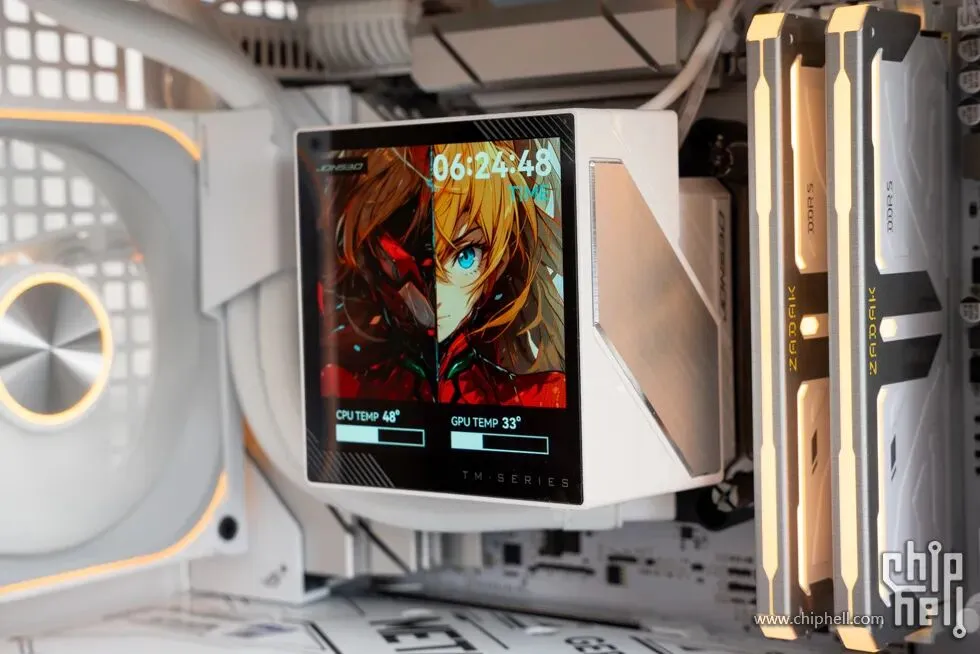

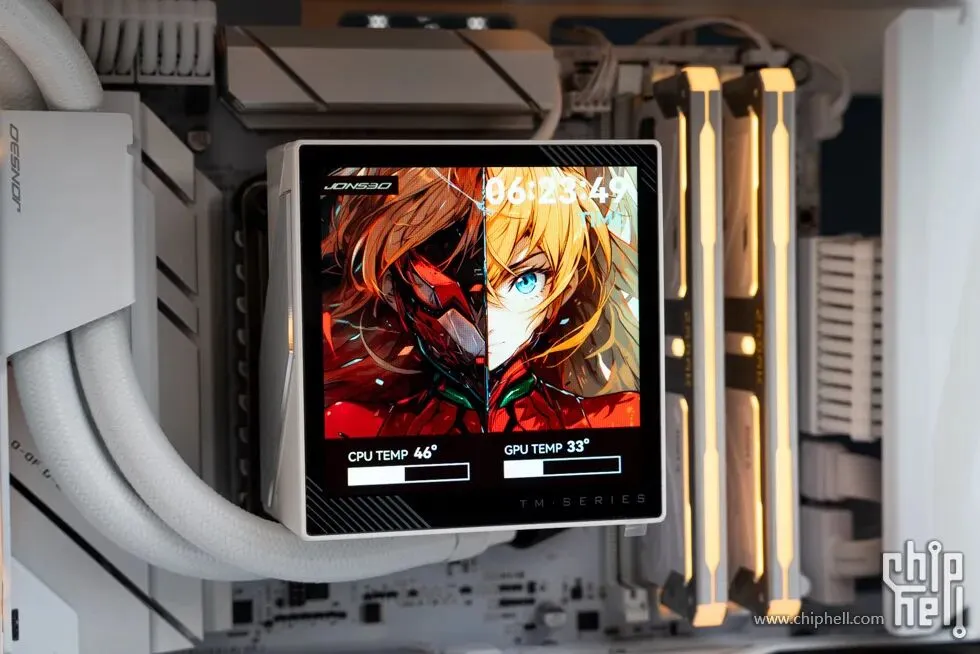

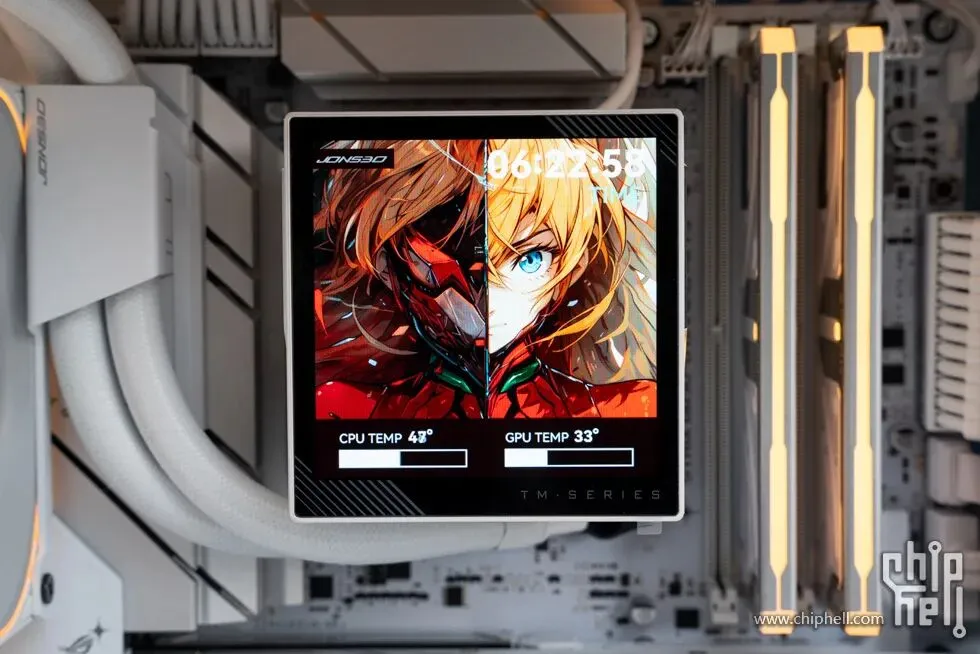

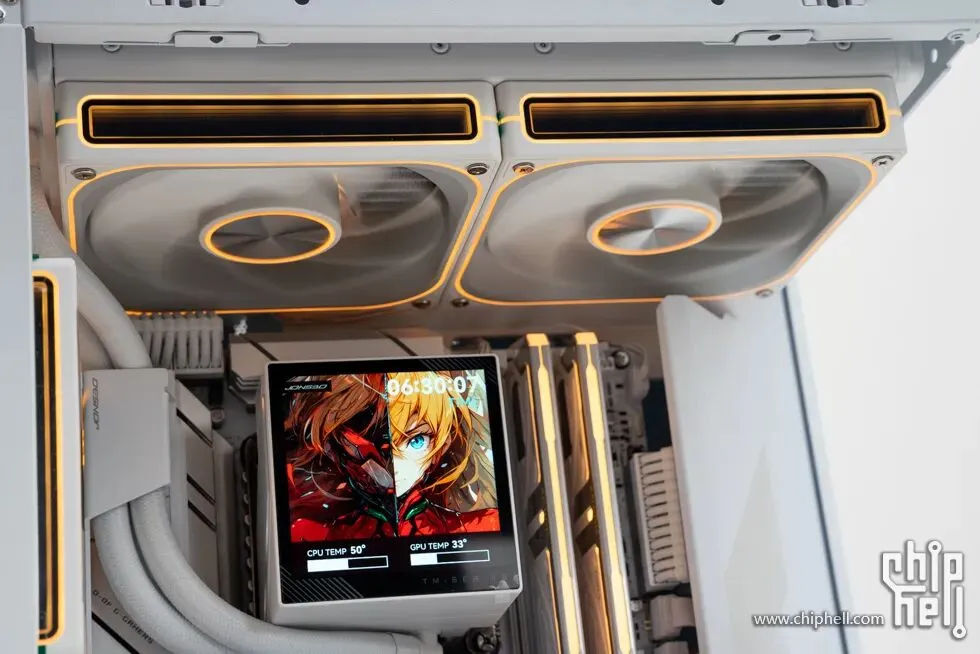

屏幕为3.95'' IPS，480*480 DPI，400 cd/㎡，支持屏幕自定义，出厂预设多组主题，可实时监控系统状态，通过屏显控制软件自定义屏幕显示内容，支持GIF/JPG/MP4等格式内容显示，支持Windows 10+ 操作系统。

细节展示，屏幕采用高透镜面。

冷头采用饱满方正简约造型，左右两侧有铝拉丝饰板。

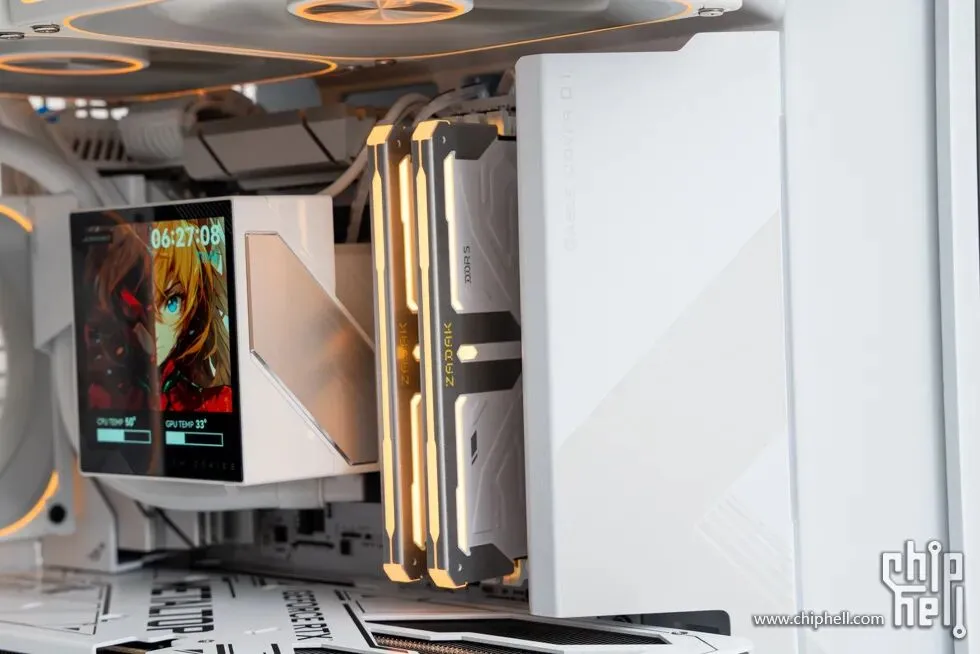

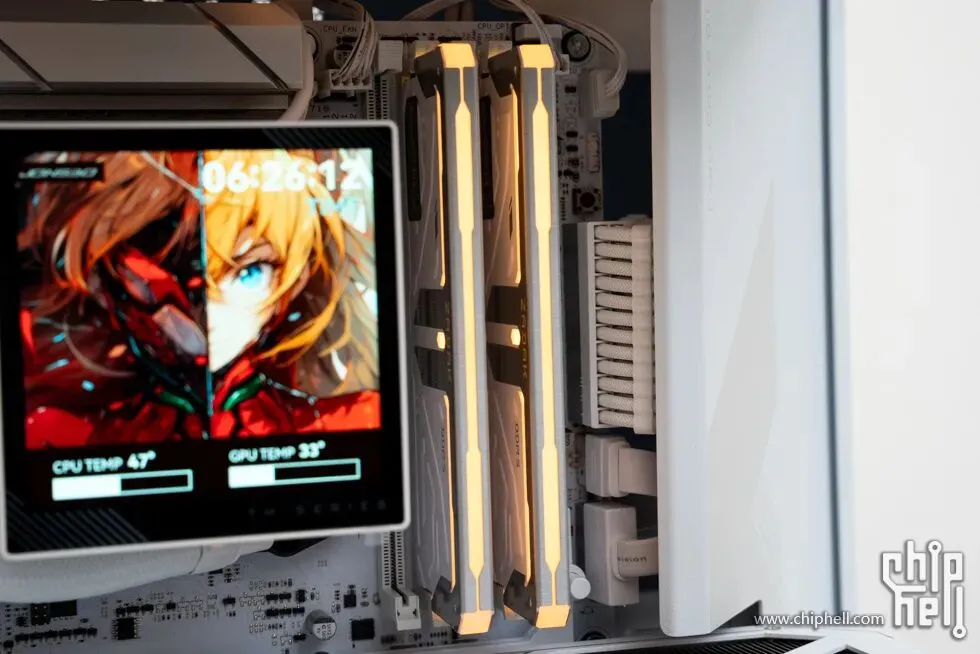

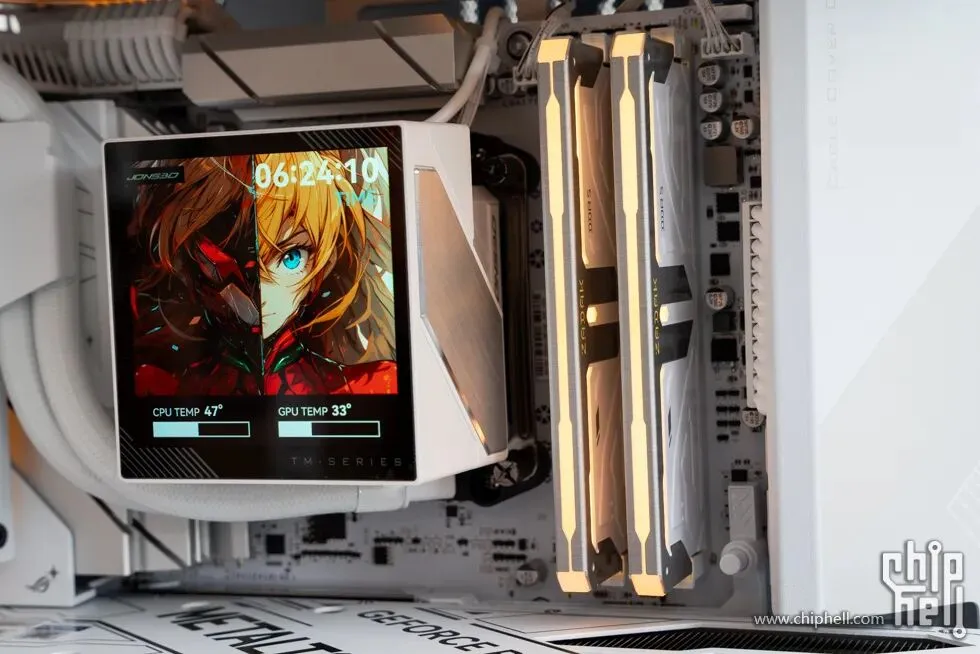

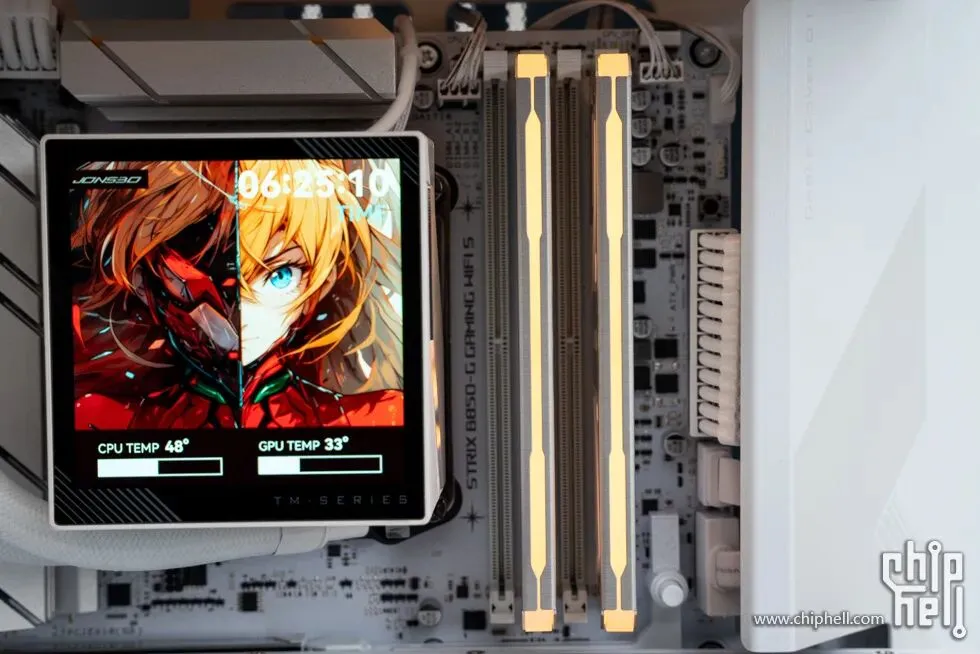

内存部分灯效，颜色统一成橙色。

主板24pin 供电线走线。

机箱带有遮线盖板。

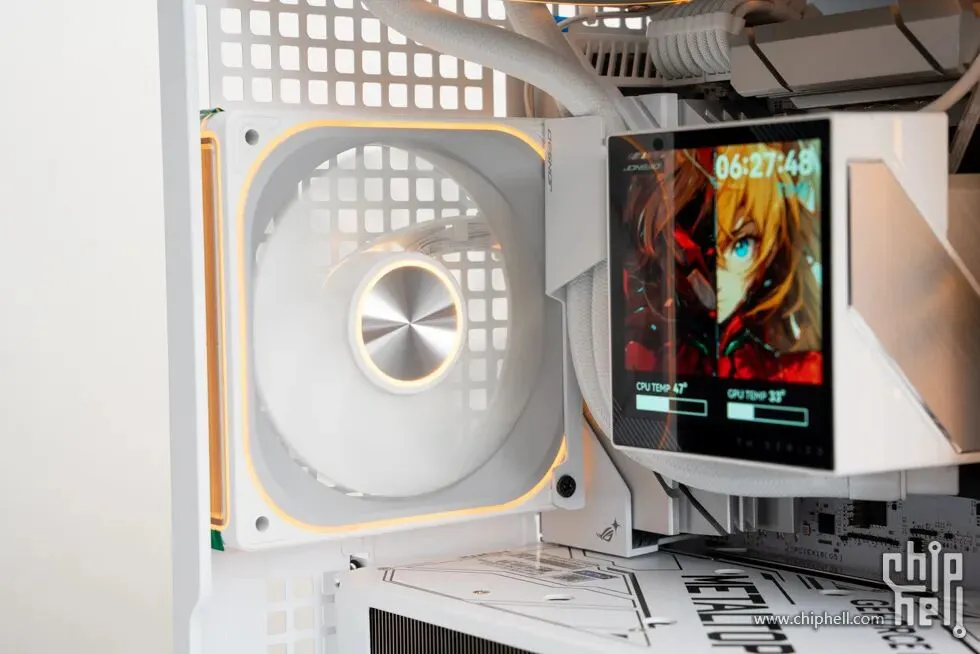

机箱尾部风扇及灯效。

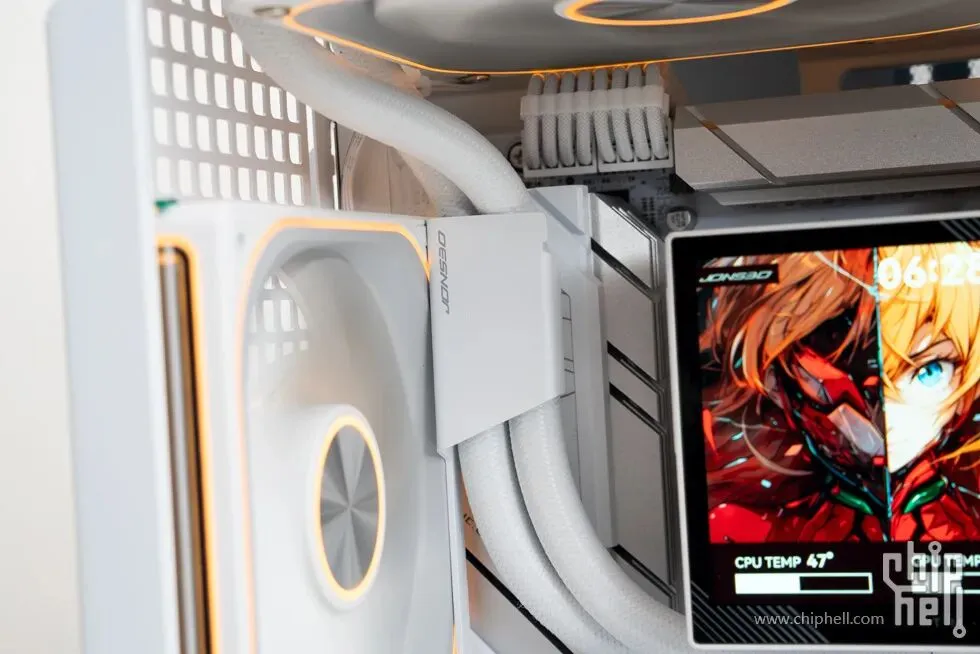

水冷带的限位金属挡板，隐藏水管对视觉的干扰。

水冷管走管及CPU供电线走线。

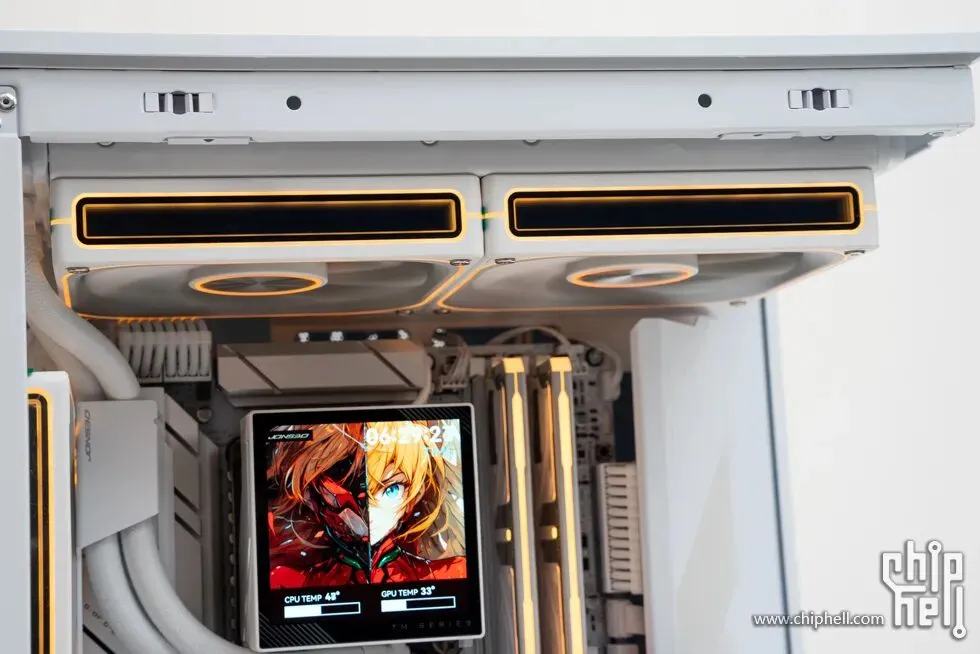

280冷排安装在机箱顶部。

风扇侧面的无限镜效果。

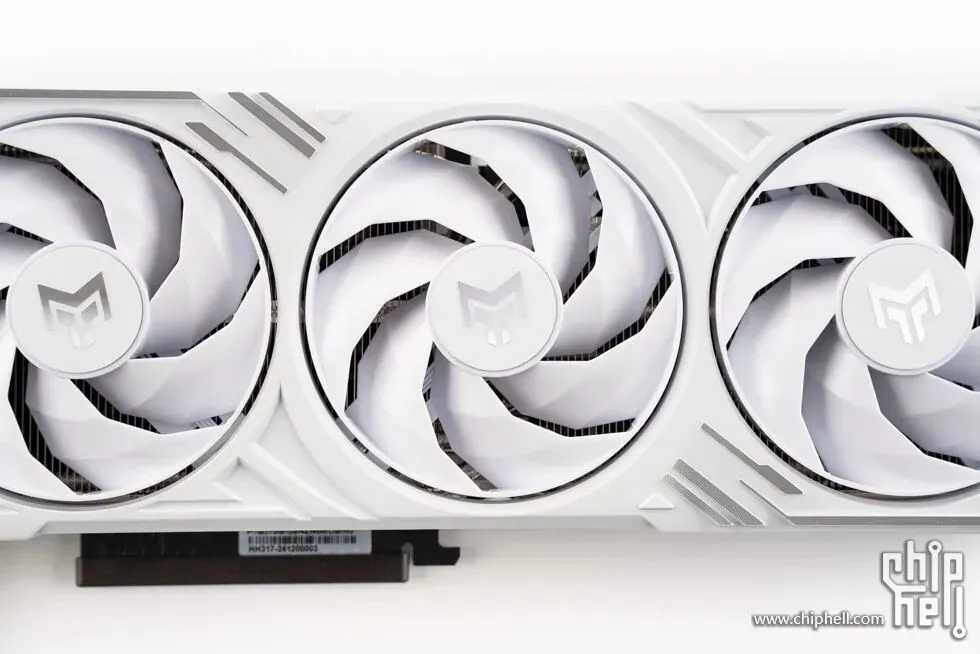

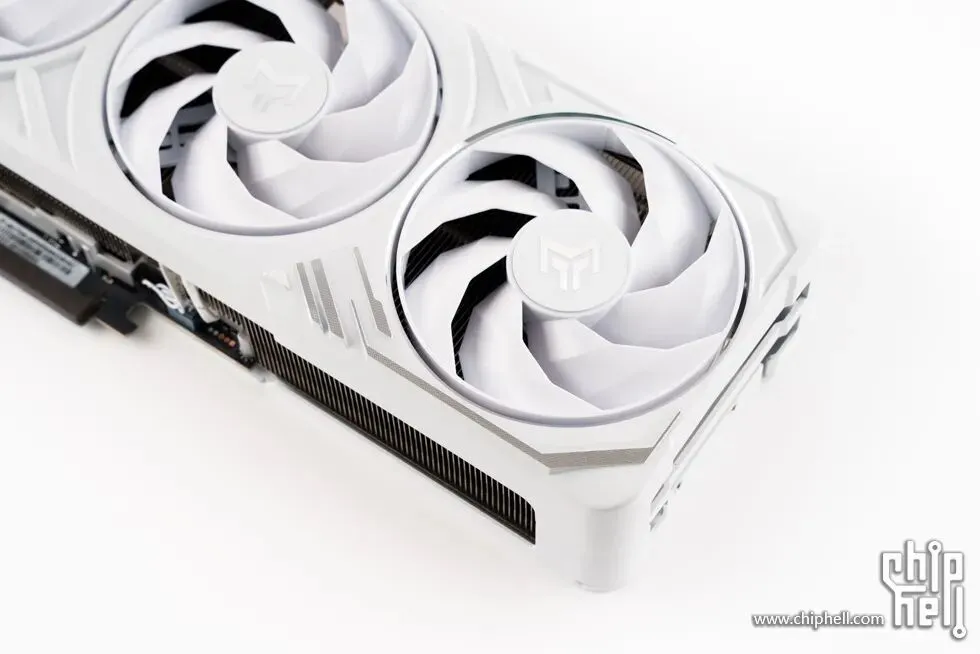

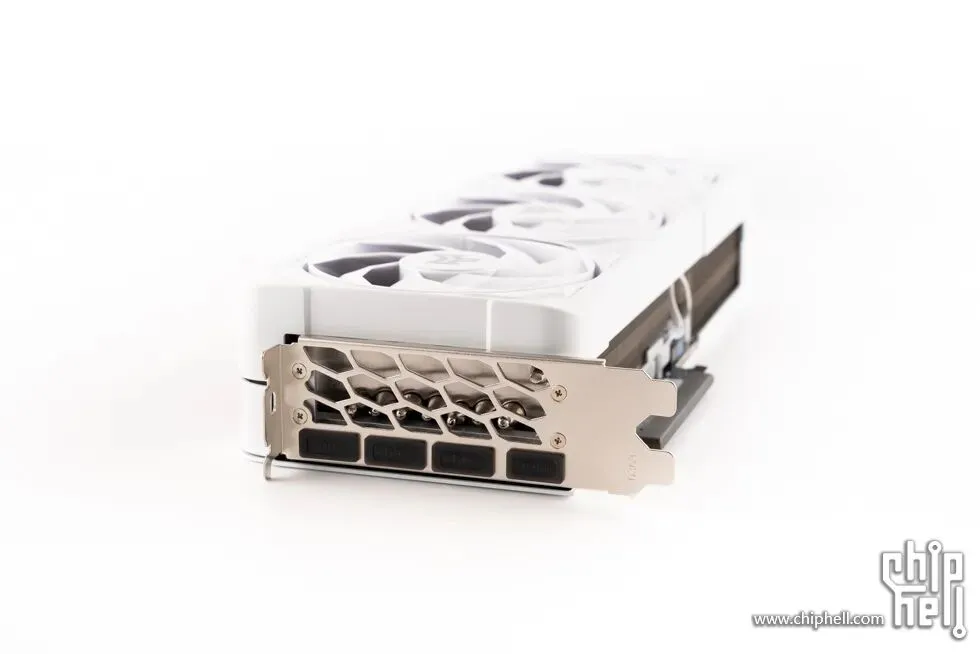

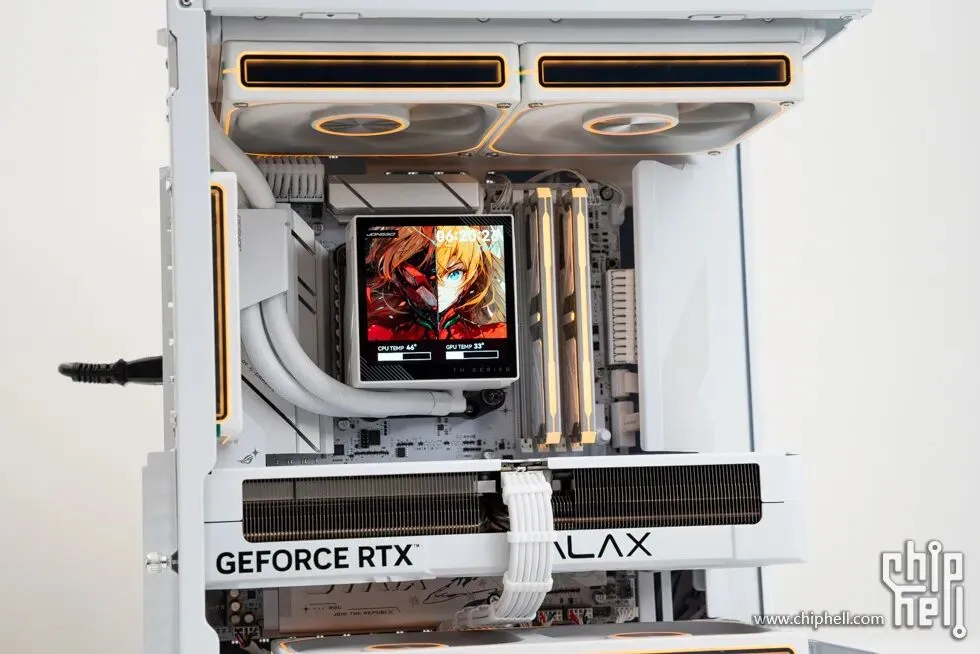

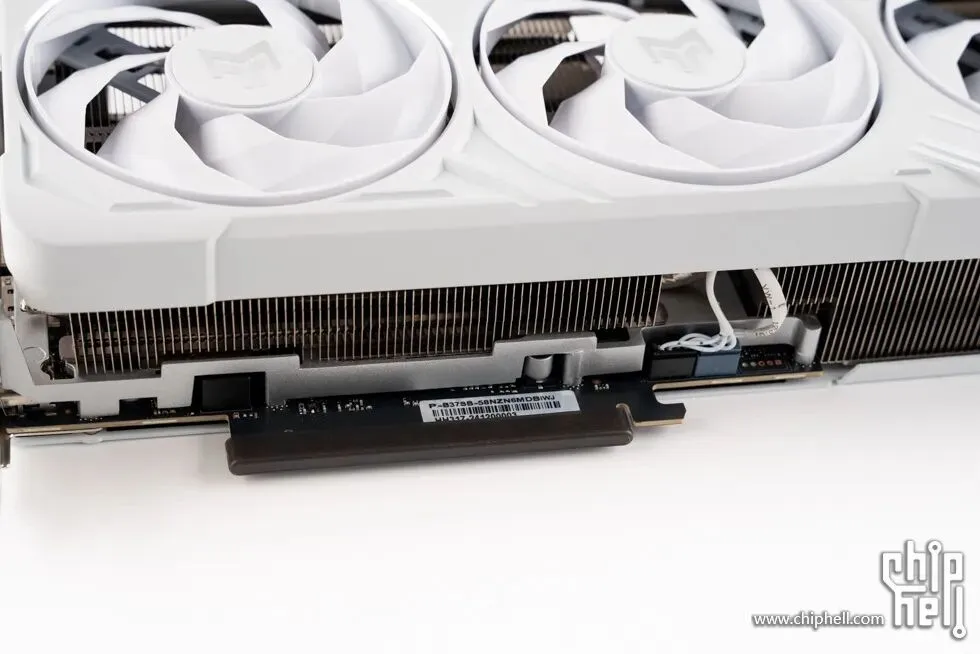

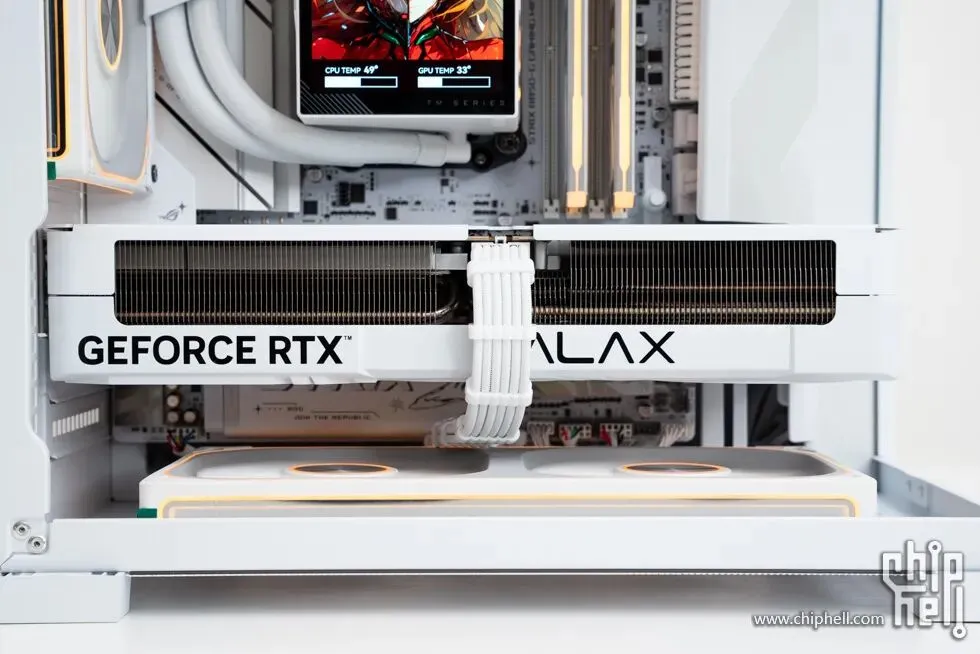

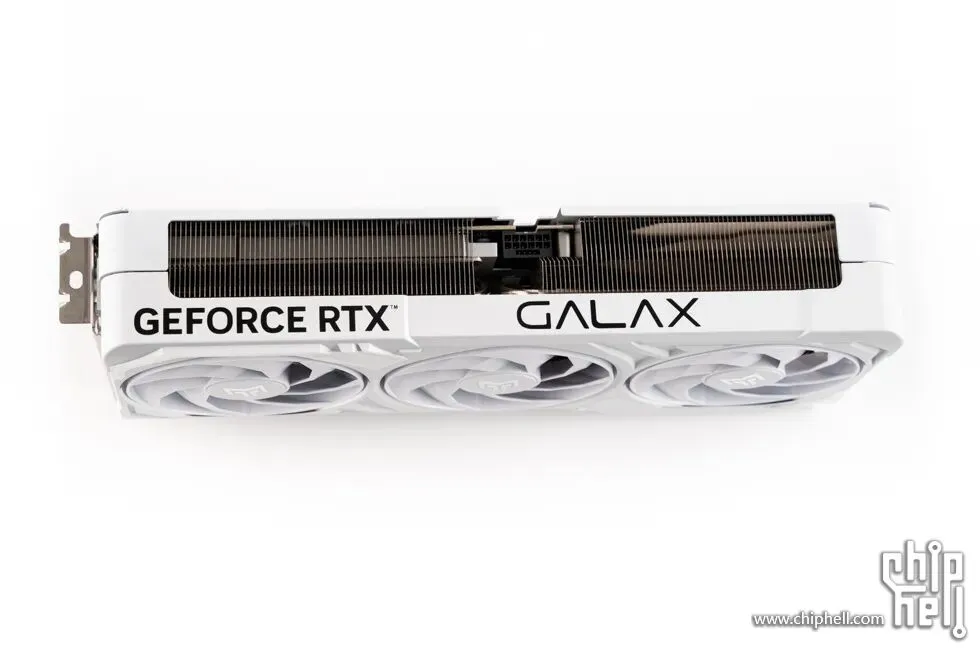

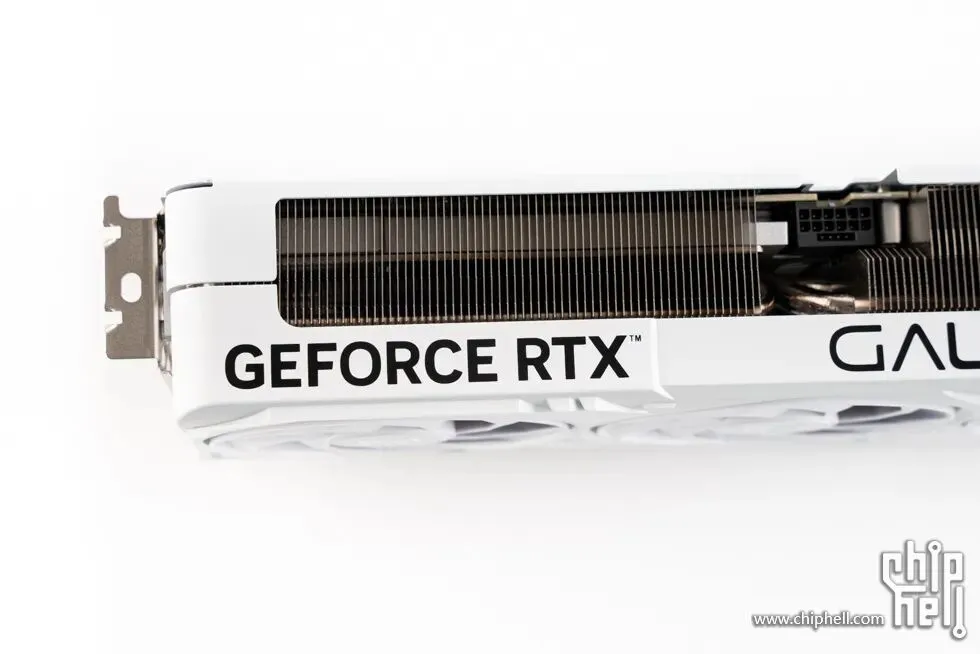

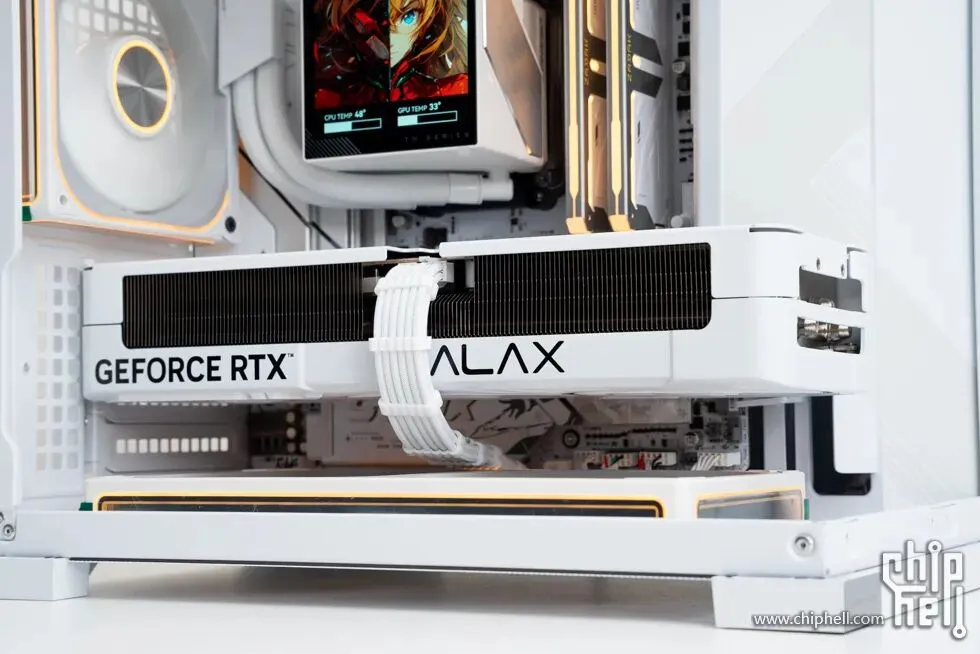

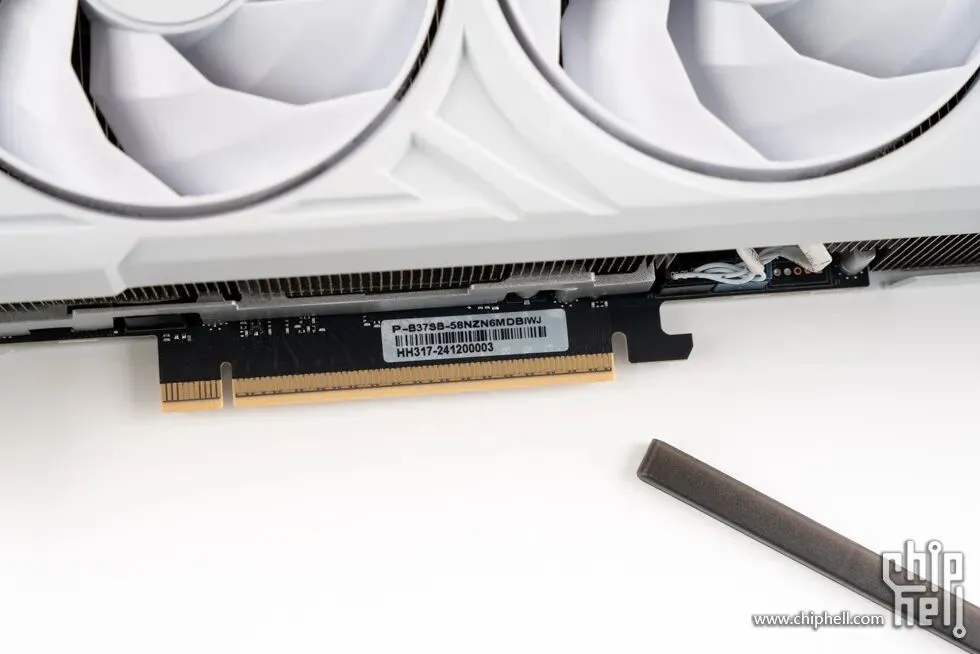

显卡部分。

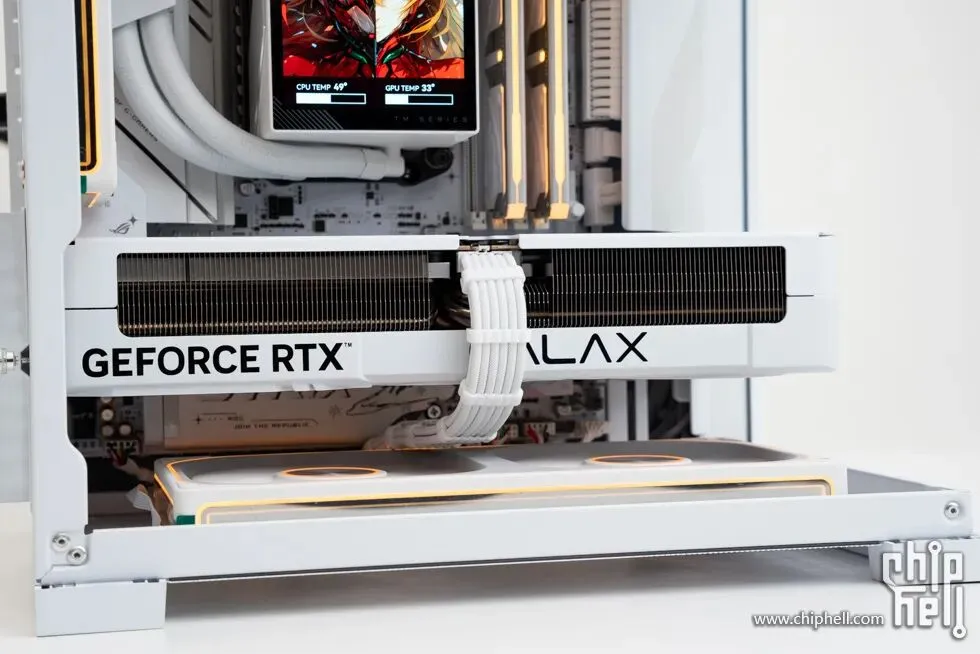

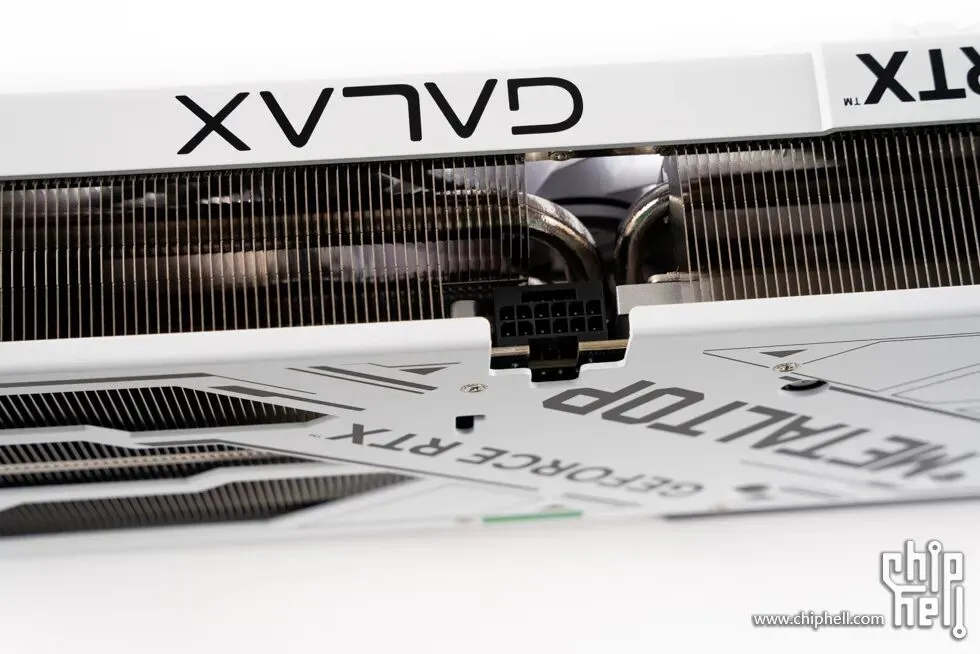

显卡供电线走线。

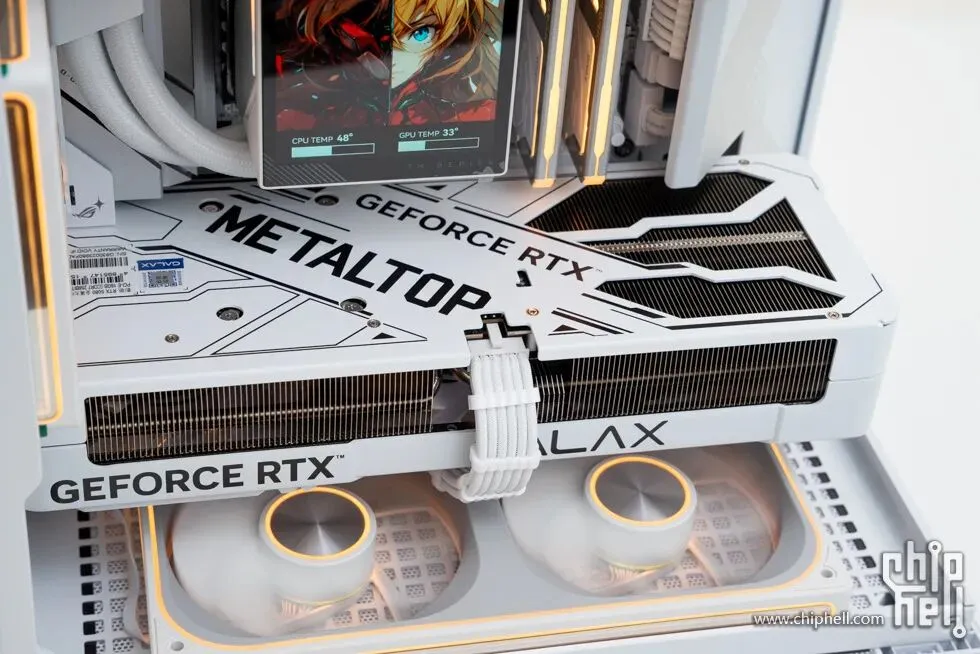

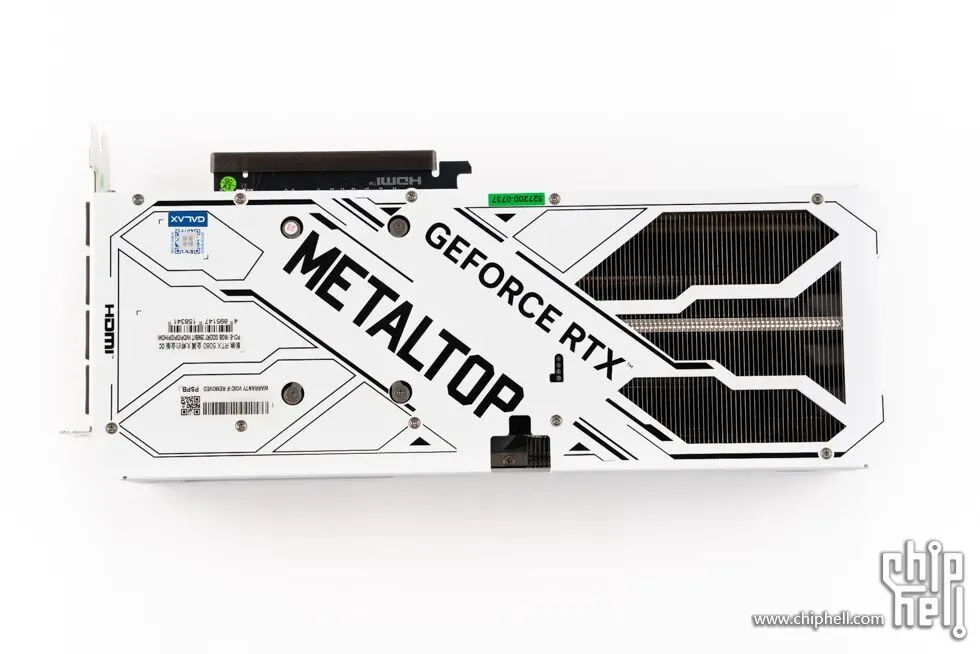

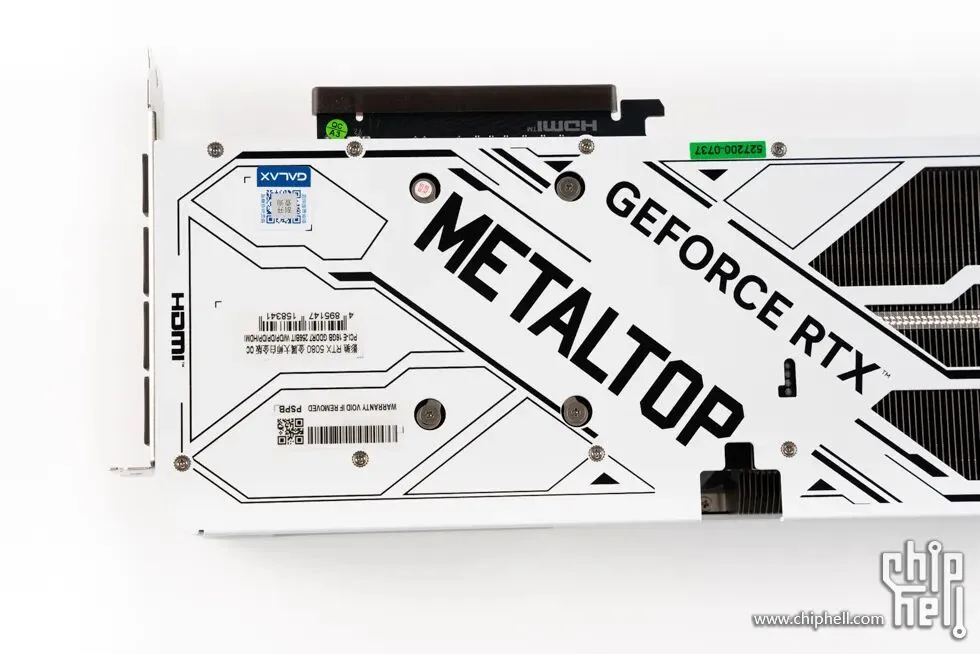

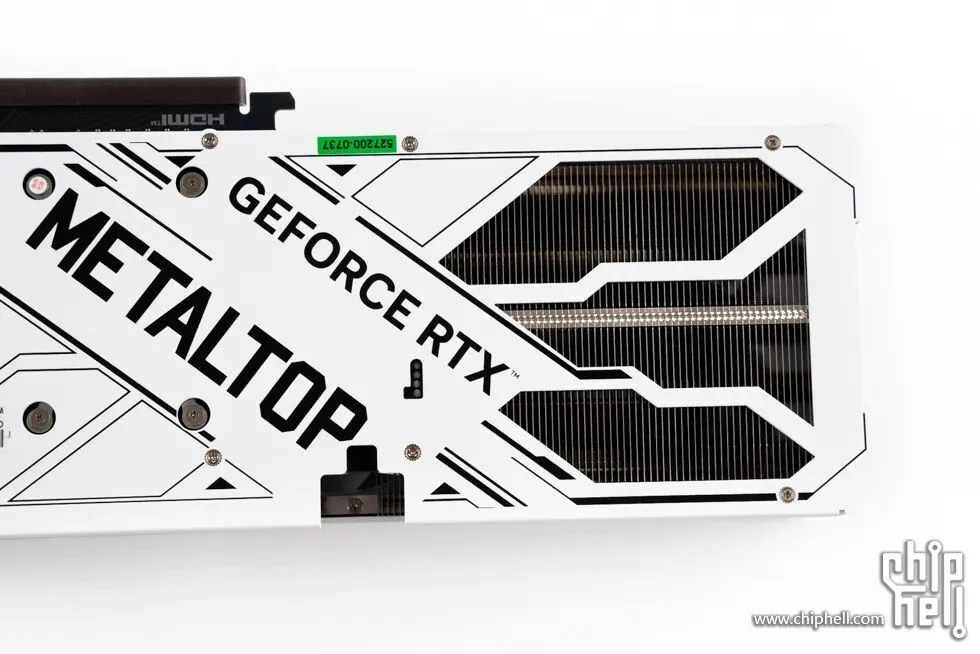

显卡采用了全金属背板，右侧有贯穿风道开孔。

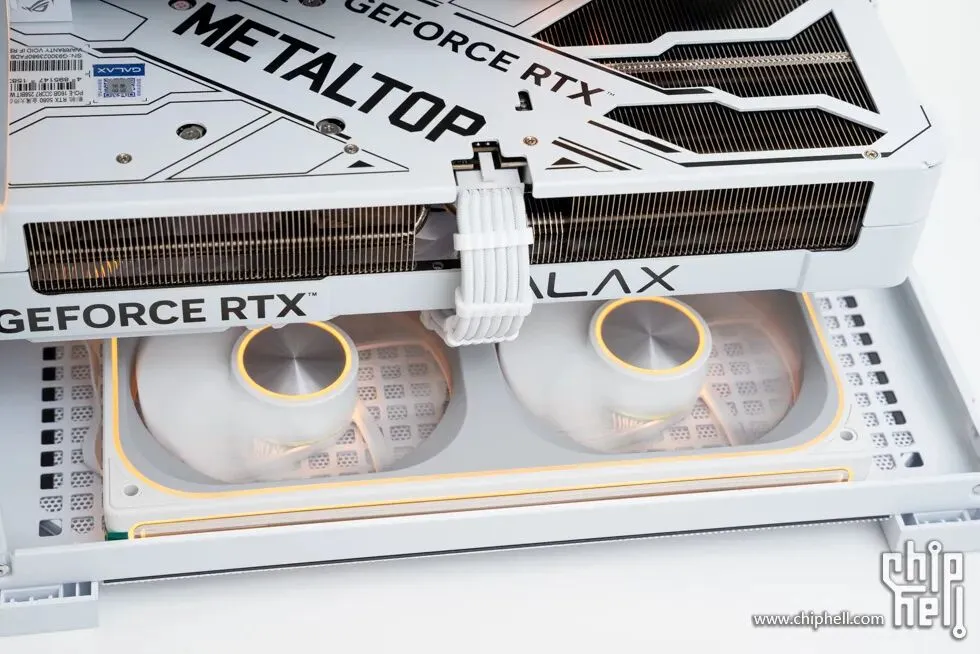

机箱底部的进风风扇及灯效。

背线侧细节。

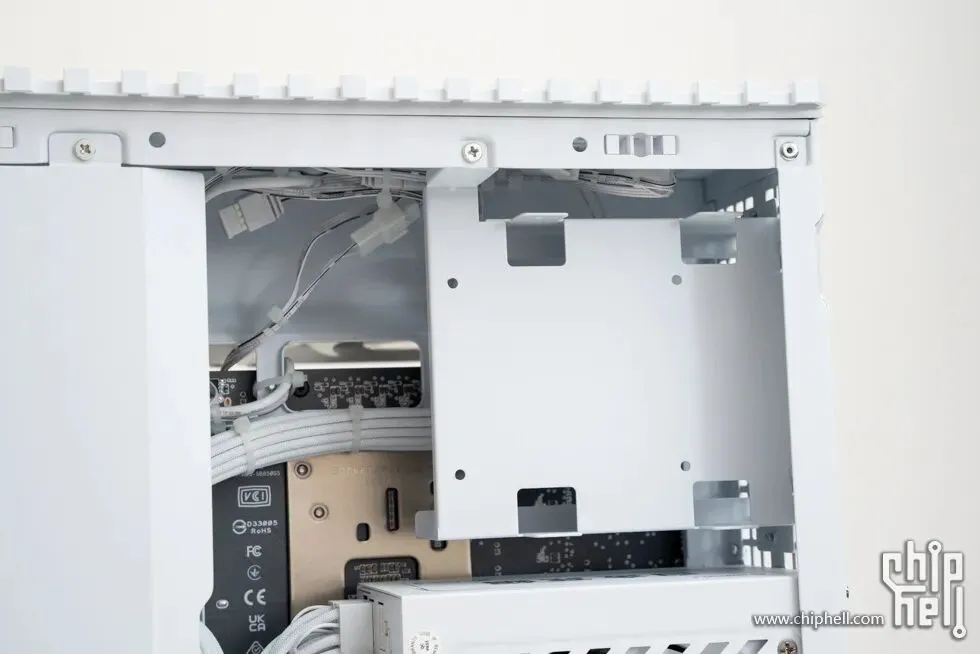

硬盘位，支持安装2个3.5寸硬盘+1个2.5寸硬盘或1个3.5寸硬盘+2个2.5寸硬盘。

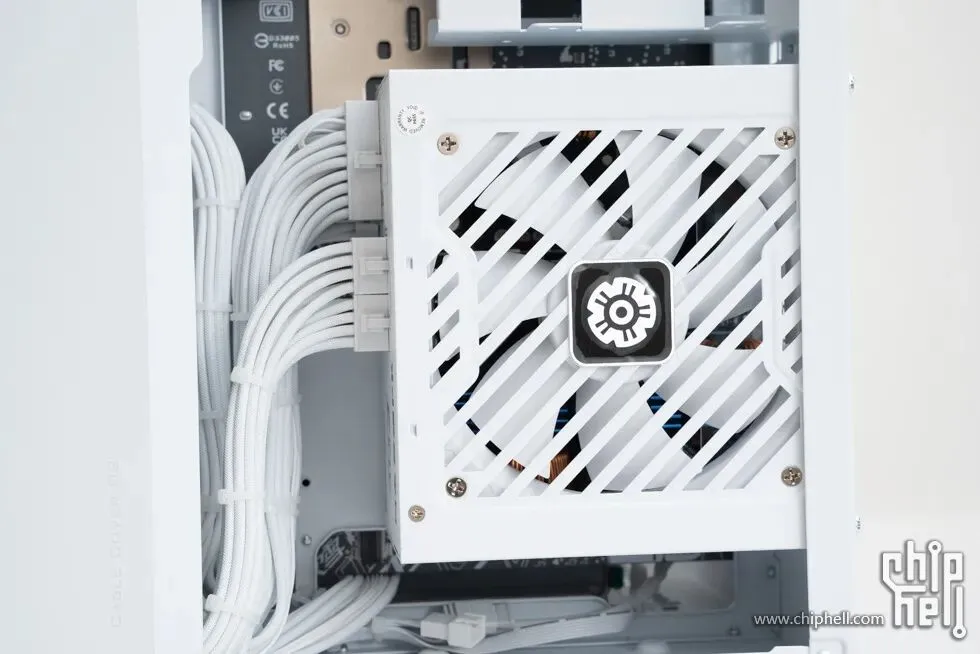

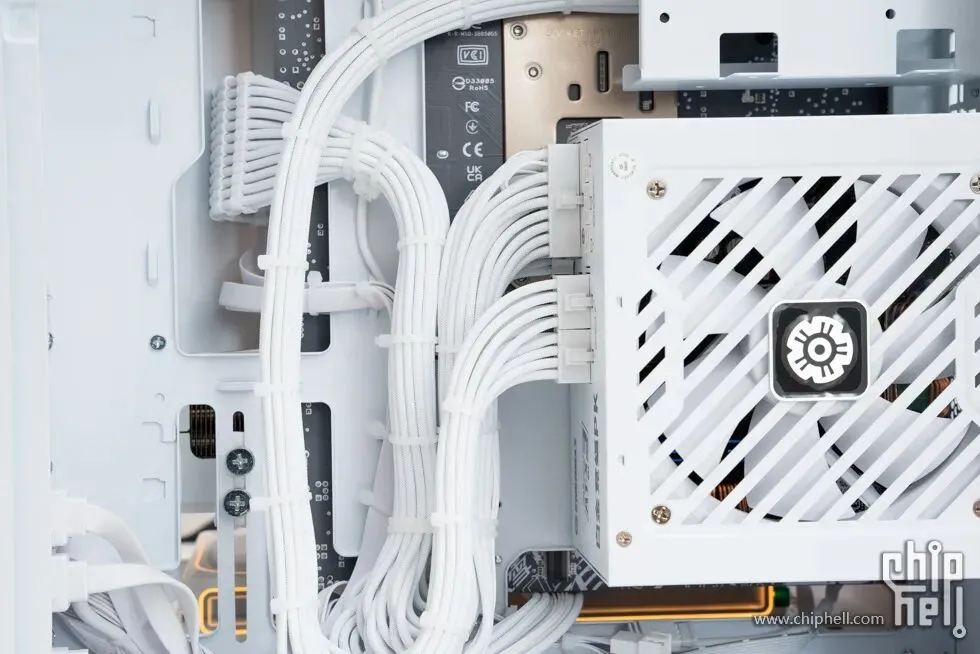

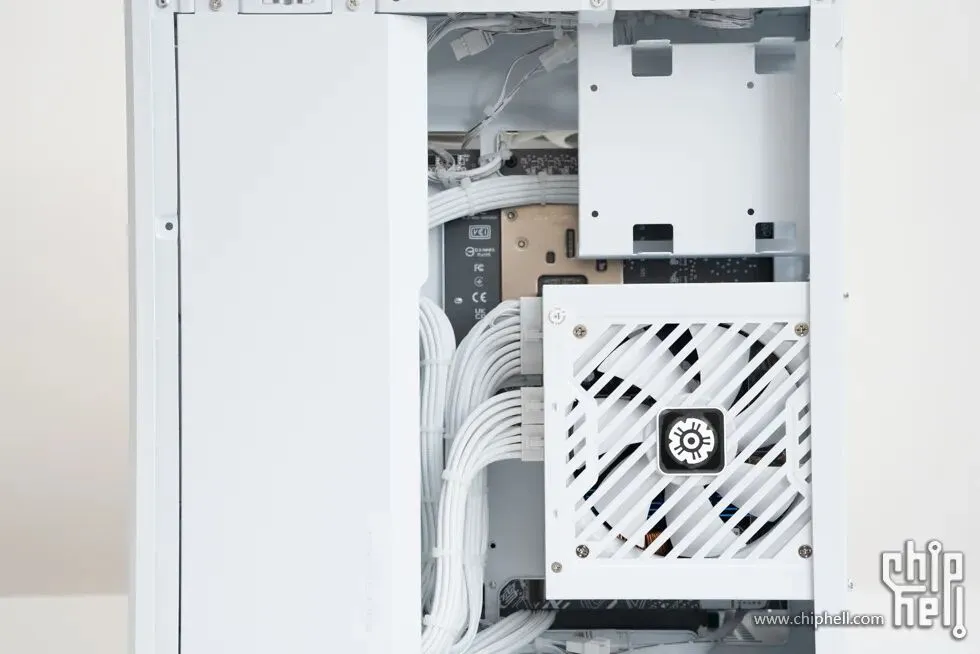

电源部分。

理线挡板。

移除理线挡板后，内部走线细节。

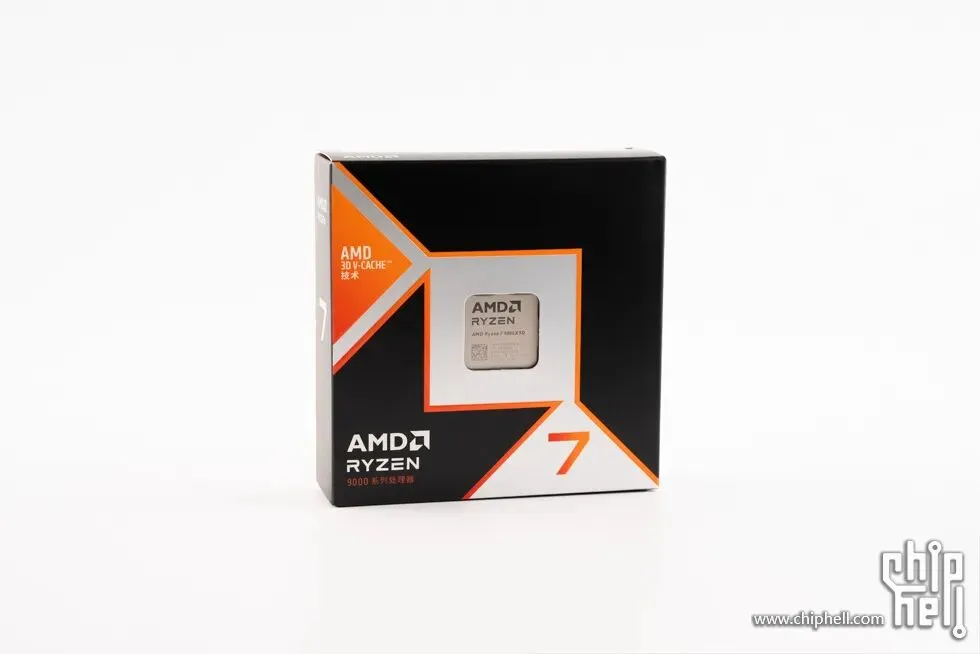

配件展示AMD 锐龙 7 9800X3D。

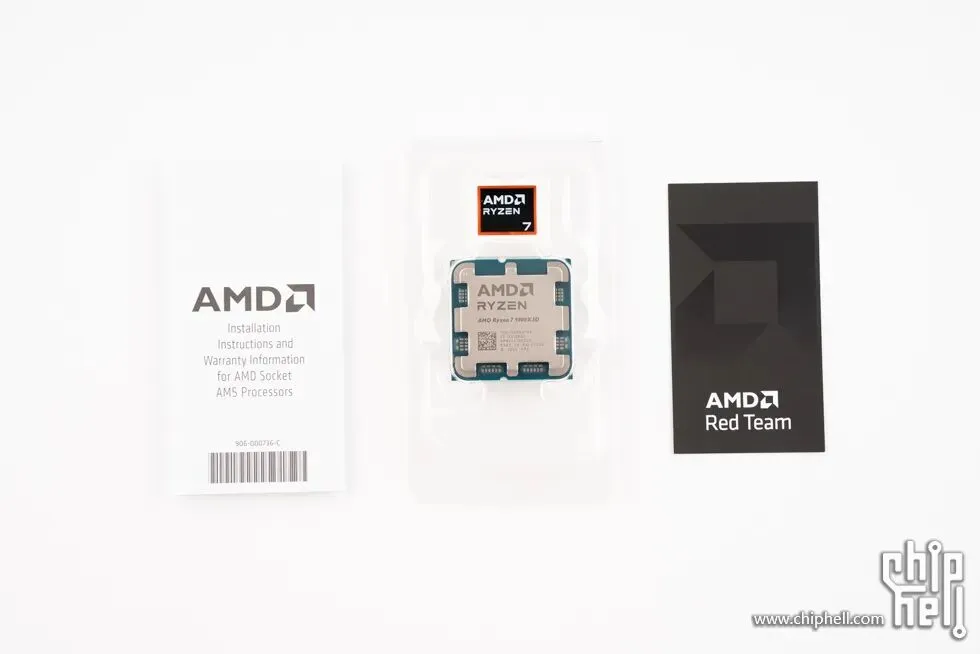

内容物一览，包括安装与保修指南、经典透明塑料托盘收纳的CPU和贴纸、社区广告页。

CPU本体。

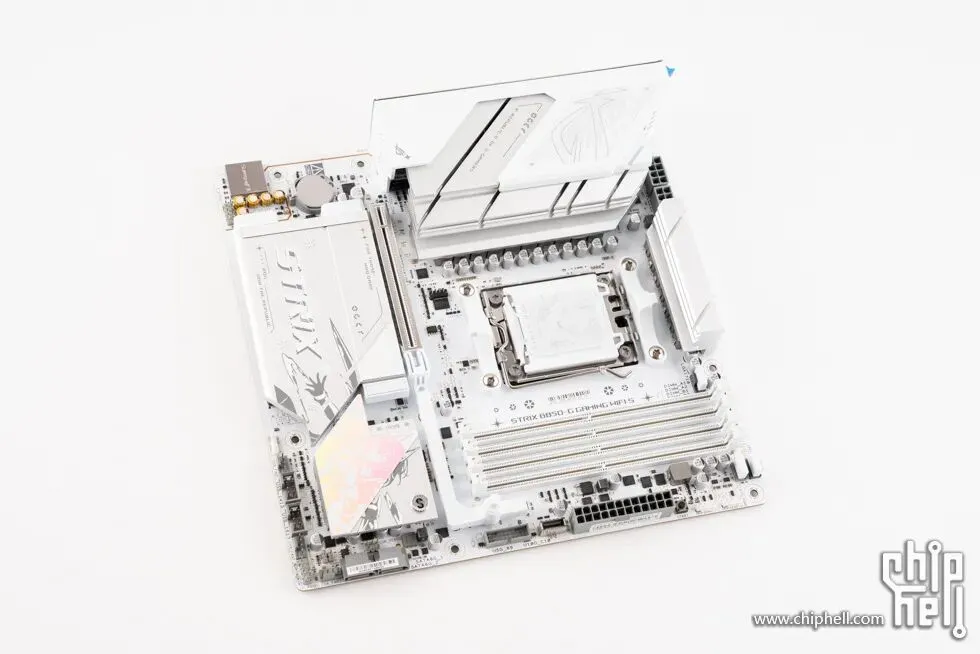

华硕 ROG STRIX B850-G GAMING WIFI S 小吹雪主板，主板正面，标准M-ATX版型，尺寸为24.4 cm × 24.4 cm，白色PCB，表面覆盖了大面积银白色散热装甲。主板融入了雪舞战姬元素，适合二次元爱好者和游戏玩家，适合白色主题装机。

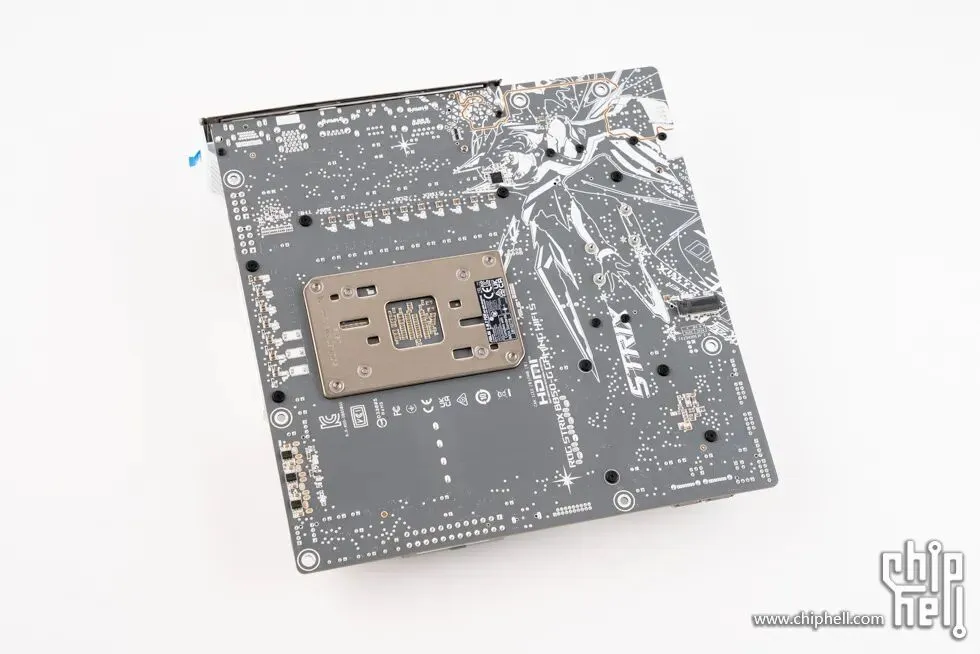

主板背面一览，这块主板采用8层PCB，焊点饱满，做工扎实，并印刷了各种认证标识logo、主板型号和雪舞战姬元素。

一体式I/O+VRM散热装甲，装甲顶部有支持ARGB灯效的ROG败家之眼及ROG元素。VRM散热装甲内侧为格栅设计，增大散热面积。

CPU插槽保护盖，上方印有雪舞战姬图案。

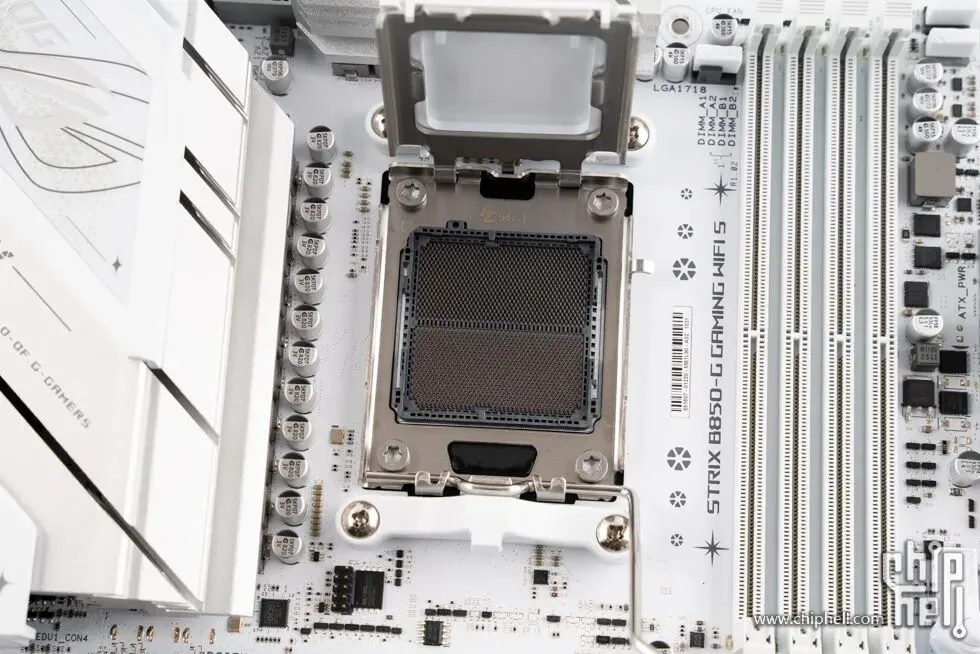

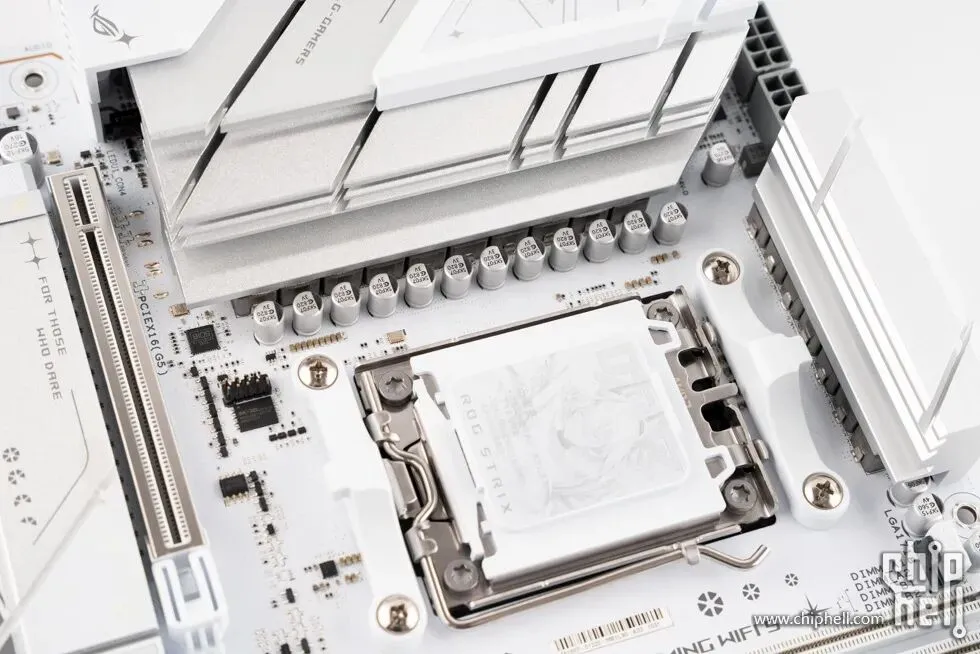

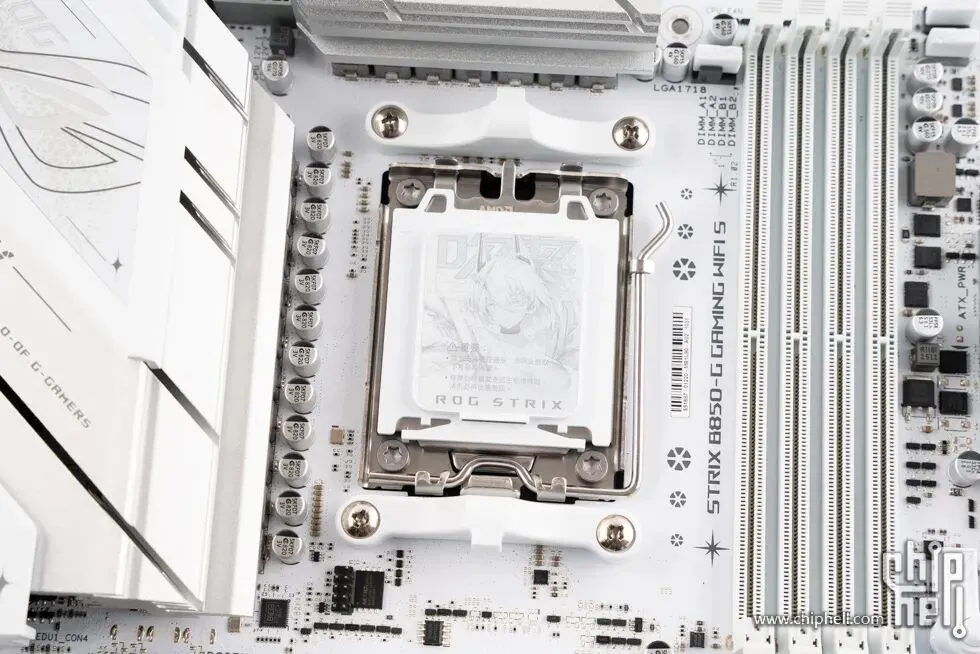

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

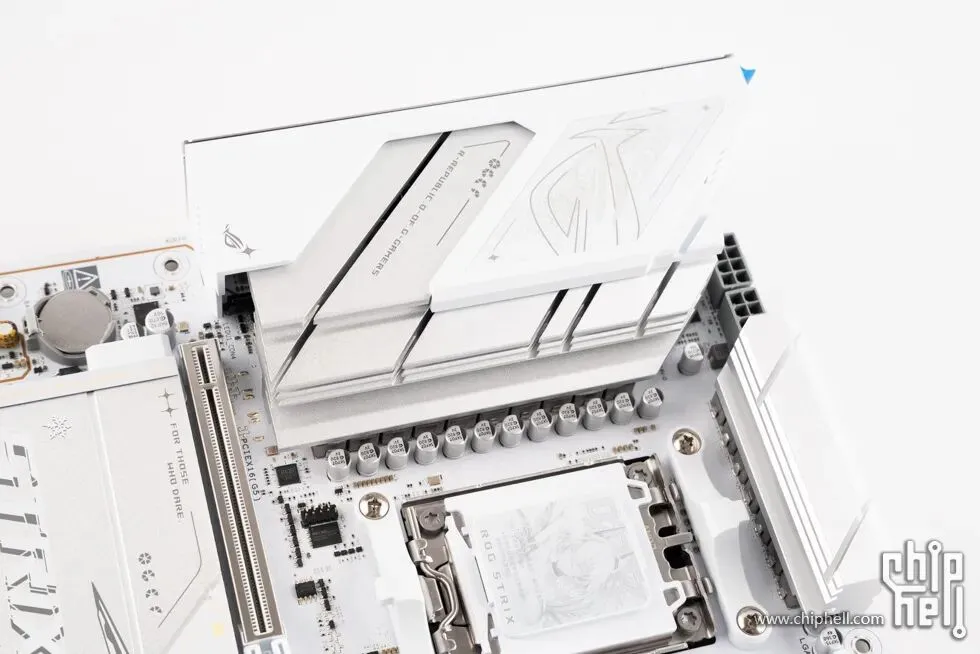

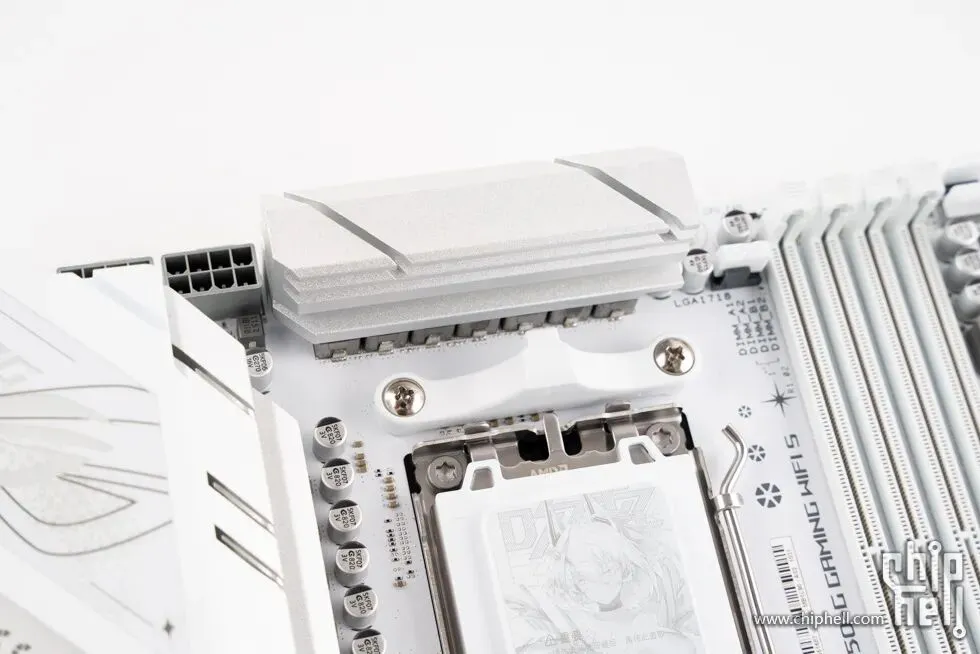

CPU供电和散热模组，采用主流的两段式L型排布。供电采用14+2+1供电模组（80A），采用高品质电感及耐用固态电容，支持三档性能调节（PBO增强）。

VRM供电模块采用了厚重的铝合金多层堆叠工艺，并做了斜纹镂空切割，增大散热面积。散热装甲内侧贴有高效导热垫，加速降温，确保高负载时平台的稳定。

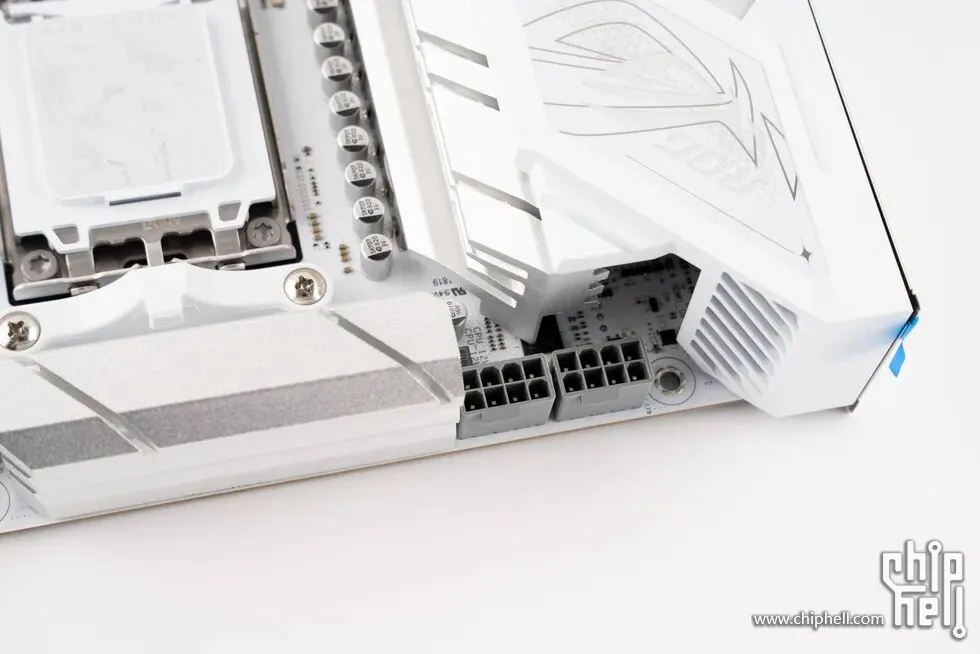

8Pin+8Pin ProCool CPU供电接口。

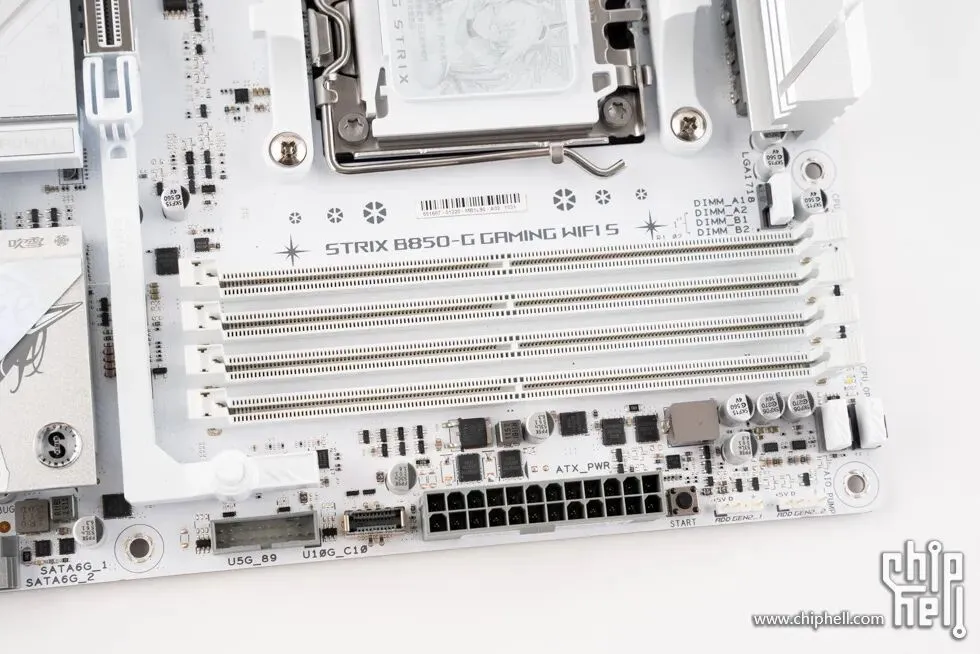

4条DDR5内存插槽，最高支持DDR5 8000+ MT/s（OC），至高256GB 内存容量，支持EXPO/XMP 3.0。主板搭载了华硕AEMP II技术，可以自动监测内存芯片，优化频率、时序以及电压，轻松释放性能。

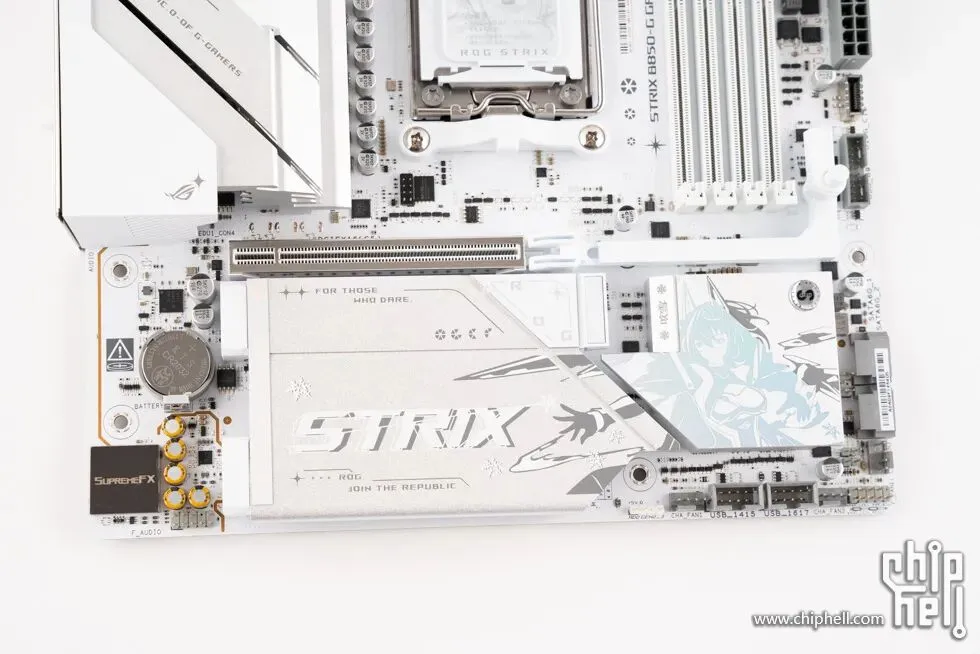

主板下半部分，采用了大面积的散热装甲覆盖。主板采用了金属包边的高强度PCIe 5.0 x16显卡插槽。

显卡易拆键。

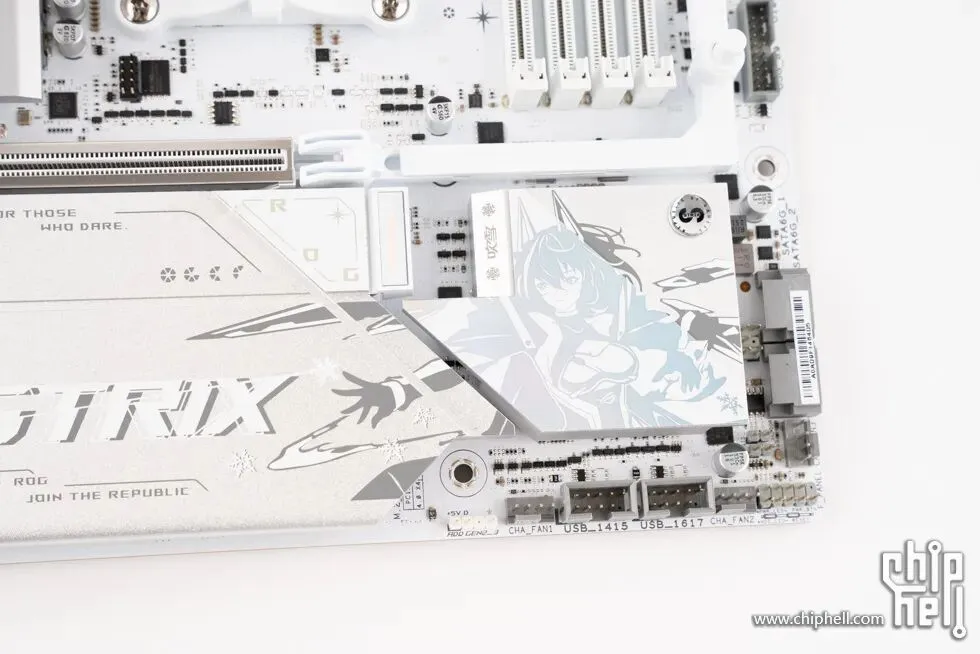

芯片组散热模块，上方有雪舞战姬图案。

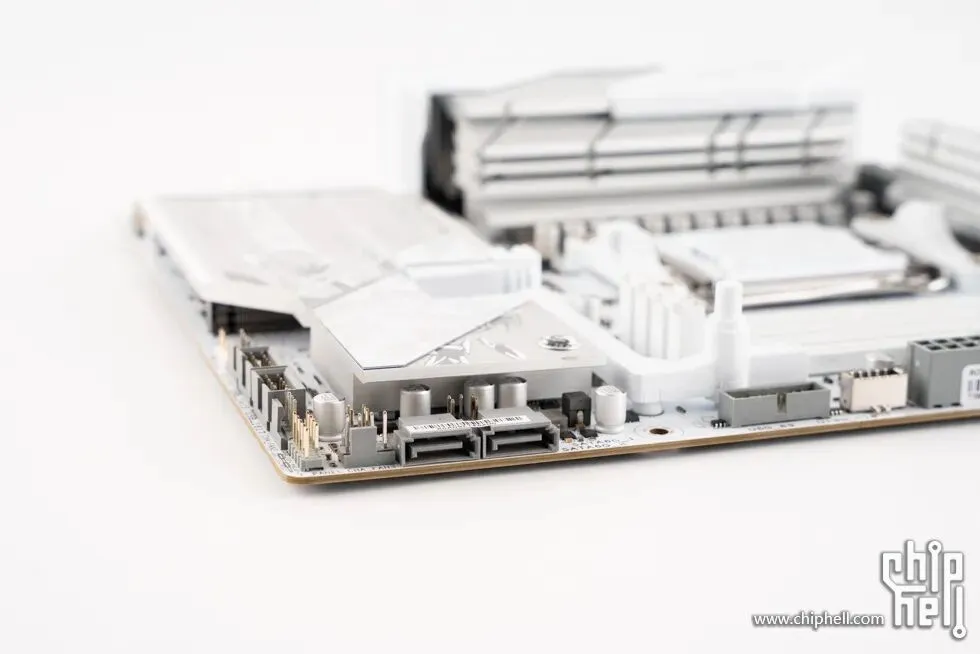

2个横置的原生SATA 6Gbps接口。

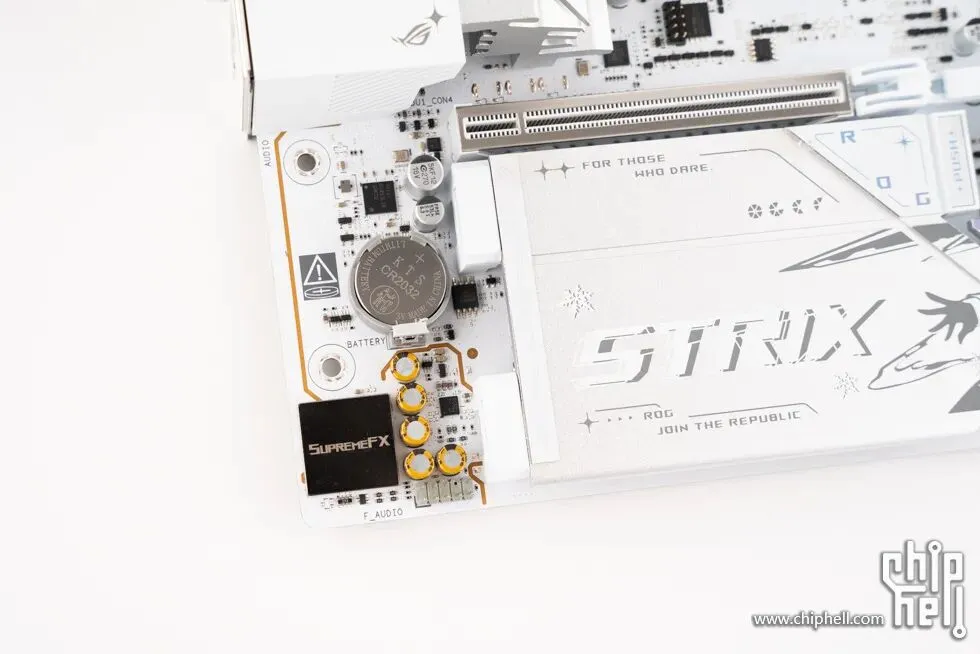

集成声卡部分，搭载ROG SupremeFX ALC 1220P 音频芯片，带有音频保护罩，支持杜比全景声，搭载了Savitech SV3H712放大器、采用高品质音频电容，带有音频分割线。

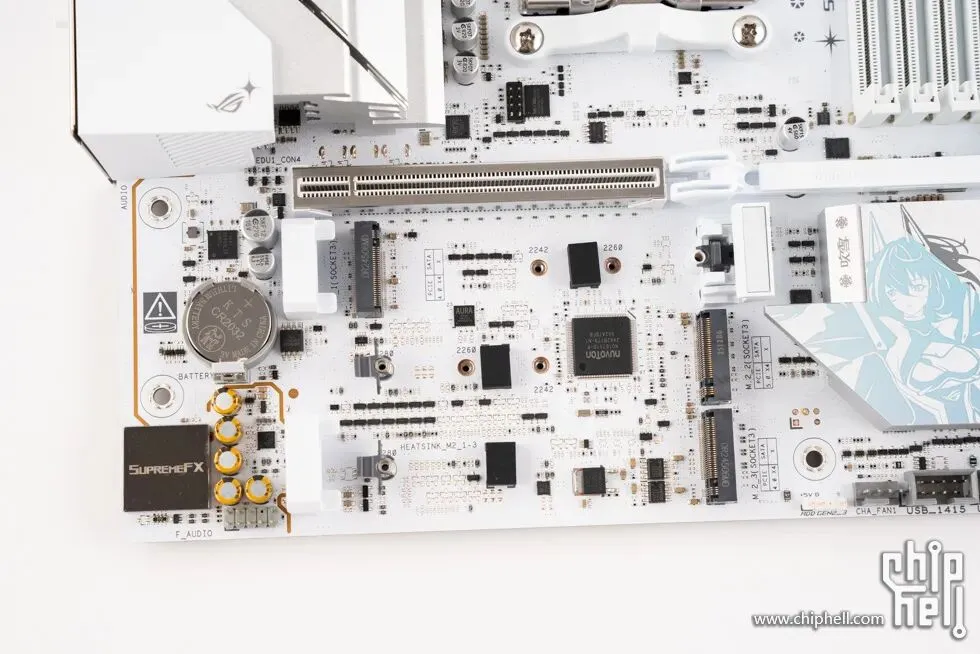

3个M.2 SSD插槽，采用M.2便捷卡扣2.0，无散热背板设计。最上方的为M.2_1插槽，最大支持PCIe 4.0 x4，由CPU提供通道，尺寸规格上兼容2242/2260/2280三种。中部的为M.2_2插槽，最大支持PCIe 5.0 x4，由CPU提供通道，尺寸规格上兼容2242/2260/2280三种。下方的为M.2_3插槽，最大支持PCIe 4.0 x4，由芯片组提供通道，尺寸规格上仅兼容2280一种。

M.2 SSD散热片正面，表面为Strix标识、各类slogan文字和装饰图案，芯片组侧采用吹雪卡通形象装饰。

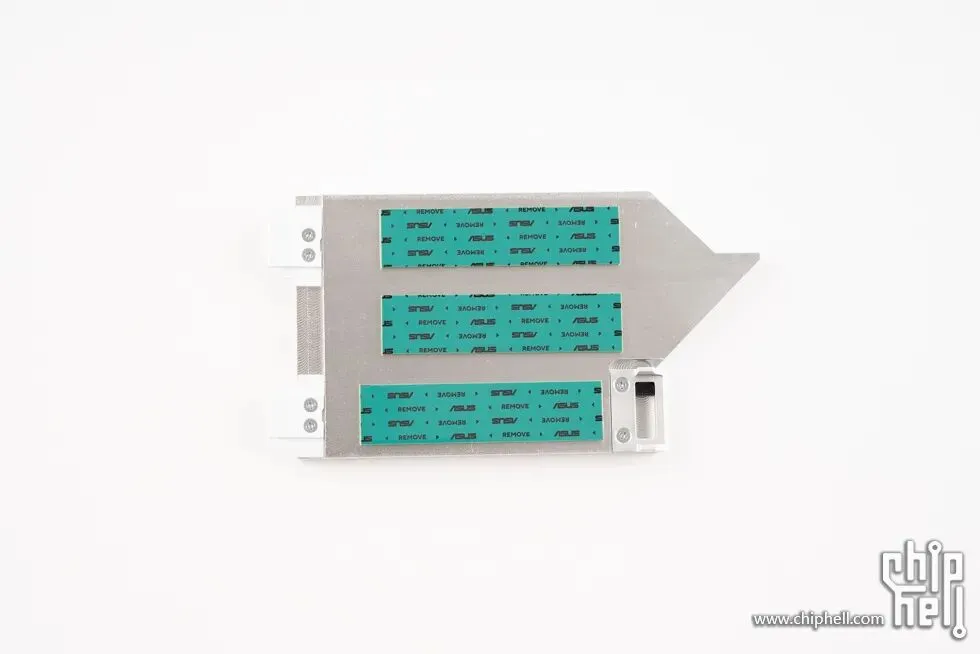

内侧设有3条散热垫。

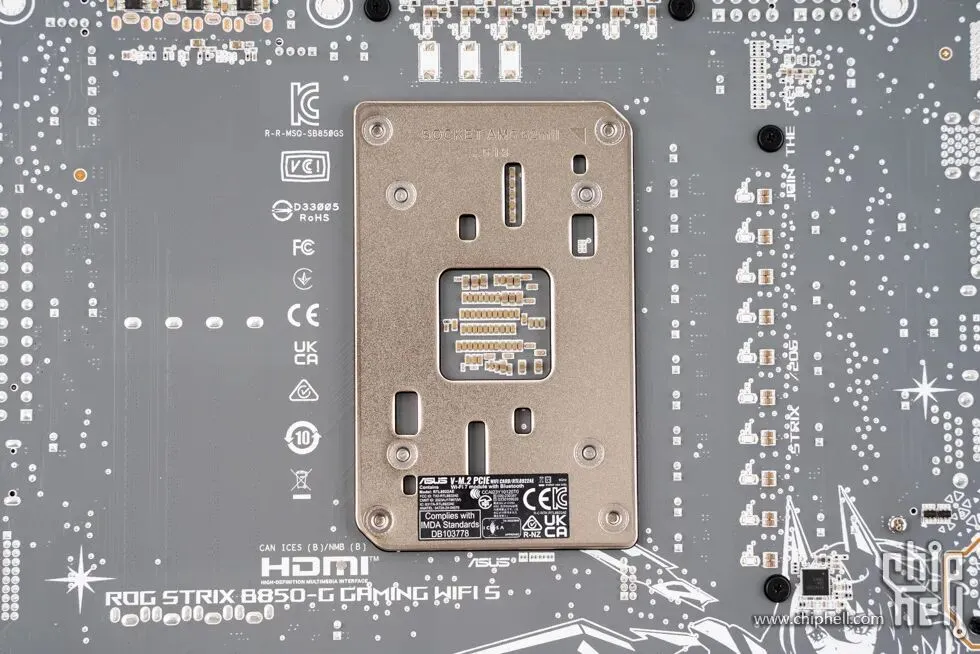

主板背面，CPU插槽底座左侧有各种认证标识。

集成声卡部分的隔离线。

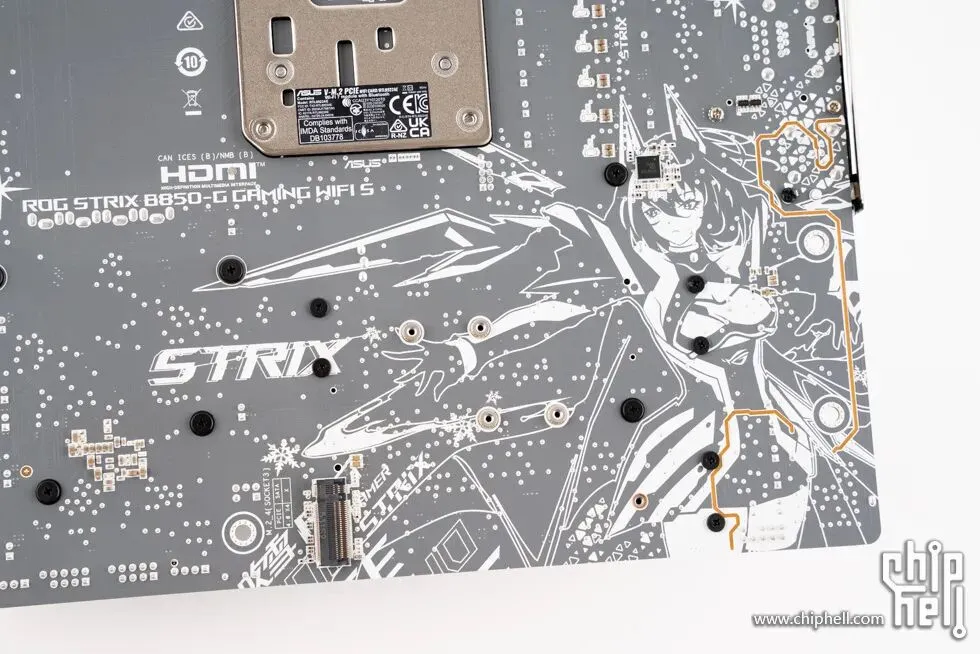

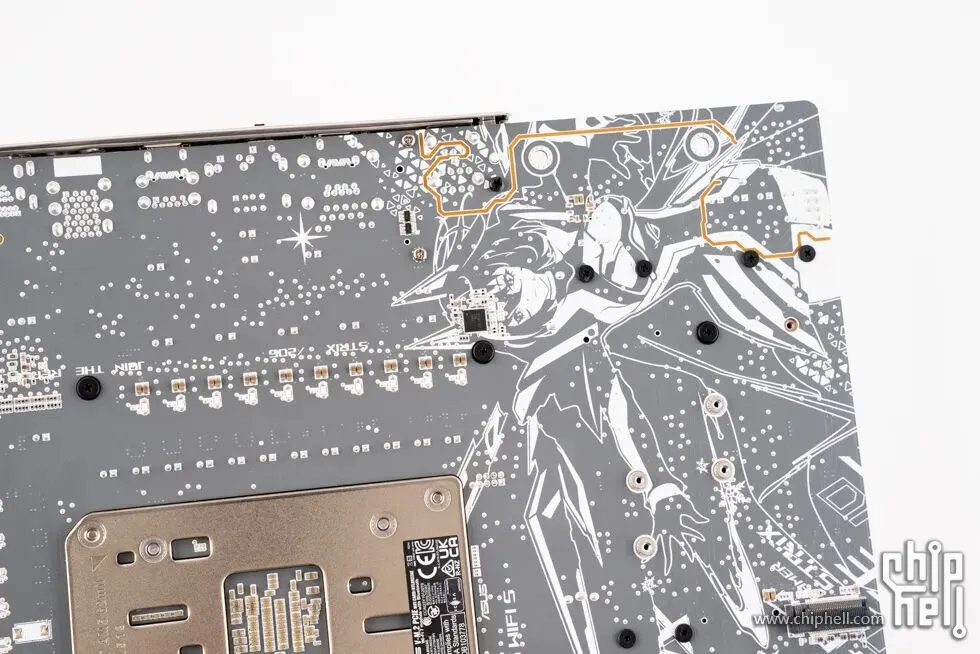

主板背部PCB上印刷的雪舞战姬图案，下方为主板背面的M.2 SSD 插槽，标号M.2_4，最大支持PCIe 4.0 x4，由芯片组提供通道，尺寸规格上仅兼容2280一种。

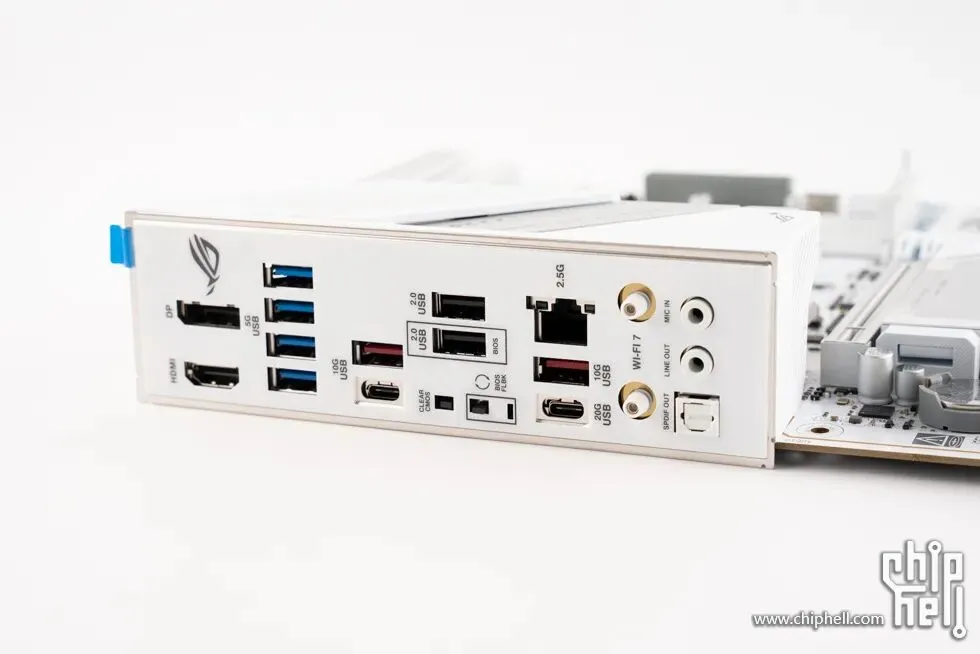

主板后方I/O接口，提供1个HDMI 2.1接口、1个DP 1.4接口、4个USB 5G Type-A、2个USB 10G Type-A、1个USB 10G Type-C、2个USB 2.0、1个Clear CMOS按钮、1个BIOS FlashBack按钮、1个2.5Gbps 有线LAN、1个USB 20G、Wi-Fi 7 双天线无线网卡天线接线端、以及2个3.5mm+1个S/PDIF光纤输出的音频接口组。
