smc气动选型软件官方版 (内附攻略)

应用介绍

基础信息

应用标签

#

应用简介

SMC气动选型软件官方版是一款专业的气动元件选型工具，主要用于SMC气缸、电磁阀、速度控制阀、接头、配管、消音器等标准元件的自动选型。它还支持多种典型回路设计，比如气缸驱动回路、二压驱动回路、电磁阀集装底座回路等，帮助工程师快速搞定气路配置。

软件操作很“傻瓜”，你只要指定气缸、电磁阀、速度控制阀等系列名称，它就能自动筛选出满足条件的最小规格型号，省去手动翻手册的麻烦。v4.0版本在v3.0基础上新增了更多回路和产品系列，界面也做了优化，加入了更实用的功能。

选型完成后，结果可以直接打印或保存为文件，只需选个路径、输入文件名就行，特别适合需要存档或分享方案的场合。如果你是做气动系统设计、设备选型的工程师，这款工具能帮你提升不少效率。

功能特色

软件特色

1、根据动特征仿真计算、精度更高对系统的特性计算，引入动特性计算法求解各构成元件的基本方程式，得到10%以内的高精度的计算结果。2、自动选定要求的最适合的产品群只要指定气缸、电磁阀、速度控制阀、配管、液压缓冲器等的系列名，满足要求条件的各元件的最小型号便能自动选出。3、对应多种回路不但1个阀、1个缸的标准回路而且1阀、多个缸的分支回路以及多个阀、多个缸的集装阀回路以及双压驱动、多个元件等的特殊回路都可对应。4、最新产品的数据库收录追加了从Ver3的104系列到163系列以及Ф2配管等新产品的收录。5、采用ISO的流量特性表示法依据ISO6358、JISB8390，使用了声速流导C和临界压力比b的新的流量公式。6、追加元件选定简易版分成必要的最低限度的输入项目和变更少的项目，力求画面紧凑和操作精简，追加面向初学者的版本。7、对应多种语言日、中、韩、英、西班牙、法、德、意大利、葡萄牙９种语言。8、単位的自由切换程序推荐单位制、用户单位制（用户喜好单位的组合）及自由单位制（各项目的单位可自由变更）都可利用。9、资料更新功能通过互联网，从WEB可更新最新资料。

软件功能

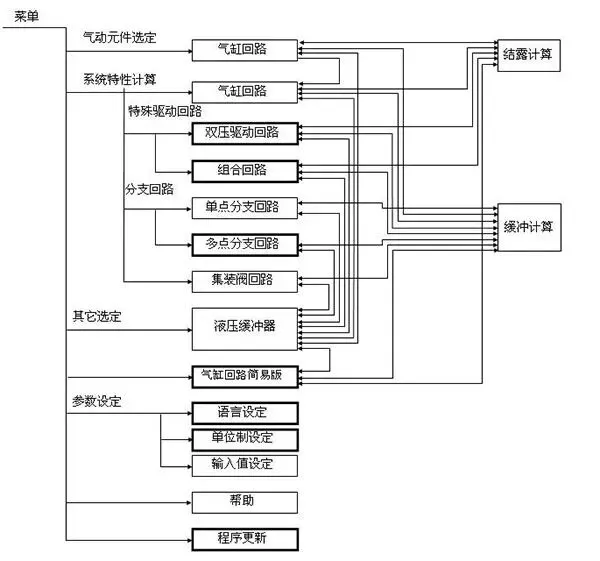

全体上，软件主要由系统元件选定、系统特性计算及其它选定构成。1、系统元件选定是进行1个阀、1个缸的气缸标准回路的选定。2、系统特性计算是进行标准回路、特殊驱动回路、分支回路、集装阀回路的特性计算。3、其它选定是进行液压缓冲器的选定。4、其它有气缸回路选定的简易版与气缸标准回路的选定为同一功能，实行输入项目的分类及画面的集中。5、缓冲计算和结露计算作为可选用的功能，从系统元件选定和特性计算的结果画面可得到。6、参数设定是进行使用频率高的输入力值的设定、语言的选择及单位制的设定。7、程序更新是经由互联网可从WEB更新最新资料。8、各计算功能互相连接，功能之间可切换。

SMC气动选型软件使用教程

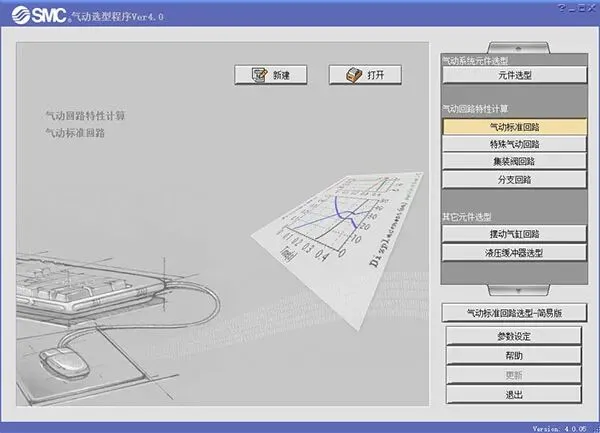

正常版本功能概览
SMC气动选型软件正常版本提供七大核心功能按钮：①元件选型、②气缸标准回路、③特殊气动回路、④分支回路、⑤集装阀回路、⑥液压缓冲器选型、⑦气动标准回路选型-简易版。其中①~⑥按“新建”后输入使用回路、动作条件及元件型号可计算系统特性，⑦为气缸标准回路的简化选型入口。辅助功能包括⑧参数设定、⑨帮助、⑩更新、⑪退出。操作时点击⑫新建按钮启动选定或计算，点击⑬打开按钮可载入历史选型文件。

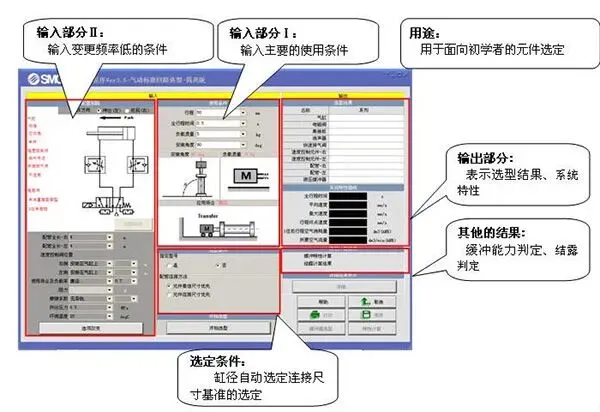

简易版操作流程
简易版是面向初学者的简化版本，界面分为输入部分Ⅰ（必要的最低限使用条件）和输入部分Ⅱ（变更频率低的条件），输入与输出界面集中，操作更紧凑。使用流程为：1. 在输入部分Ⅰ输入主要使用条件；2. 在选定条件中自动匹配气缸尺寸并使元件连接尺寸一致；3. 点击“开始选型”按钮，系统按系列顺序选出各元件，计算完成后在输出部分显示产品型号，并同步反馈缓冲能力判定及结露判定结果。
