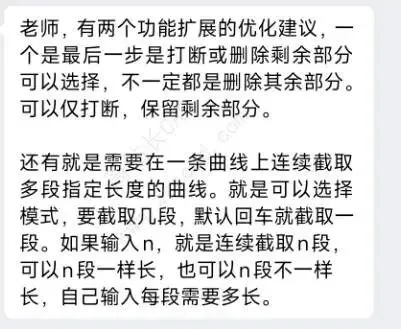

这个插件是一位用户提的需求，觉得比较实用就开发了下，用户需求如下。
所有需求全部满足，插件介绍如下：
CAD批量打断截取（DDJQ）V1.0 是一款用于 AutoCAD 曲线定长截取的效率插件，适合在图纸处理中快速从线、弧、多段线、圆、椭圆、样条等对象中截取指定长度线段，减少手动打断、修剪、量距的重复操作。
插件主要有四个亮点：
支持多类曲线对象，包括直线、圆弧、圆、椭圆、二维多段线和样条曲线；
截取方式灵活，可选择单段截取，也可连续截取，支持等长批量切分和变长逐段输入；
处理结果可选，既可以删除剩余部分，只保留目标段，也可以仅打断并保留全部分段；
定位更精准，支持对象捕捉拾取起点，也可按距离从端点精确定位，闭合曲线还能跨接缝截取。
总体来说，DDJQ 适合线段拆分、管线截取、构件分段、长度裁切等场景，能明显提升 CAD 曲线定长处理效率。
注：此插件一机一码，会员和购买最多可绑定3台电脑。
CAD批量打断截取V1.0版下载链接：
网站注册用户链接：
https://www.cadzxw.com/63148.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/12307.html
下面来看下怎么使用吧。
直线、圆弧、多段线、圆、椭圆、样条都可以哈，闭合也可以，我这里就以带圆弧的多段线为例。

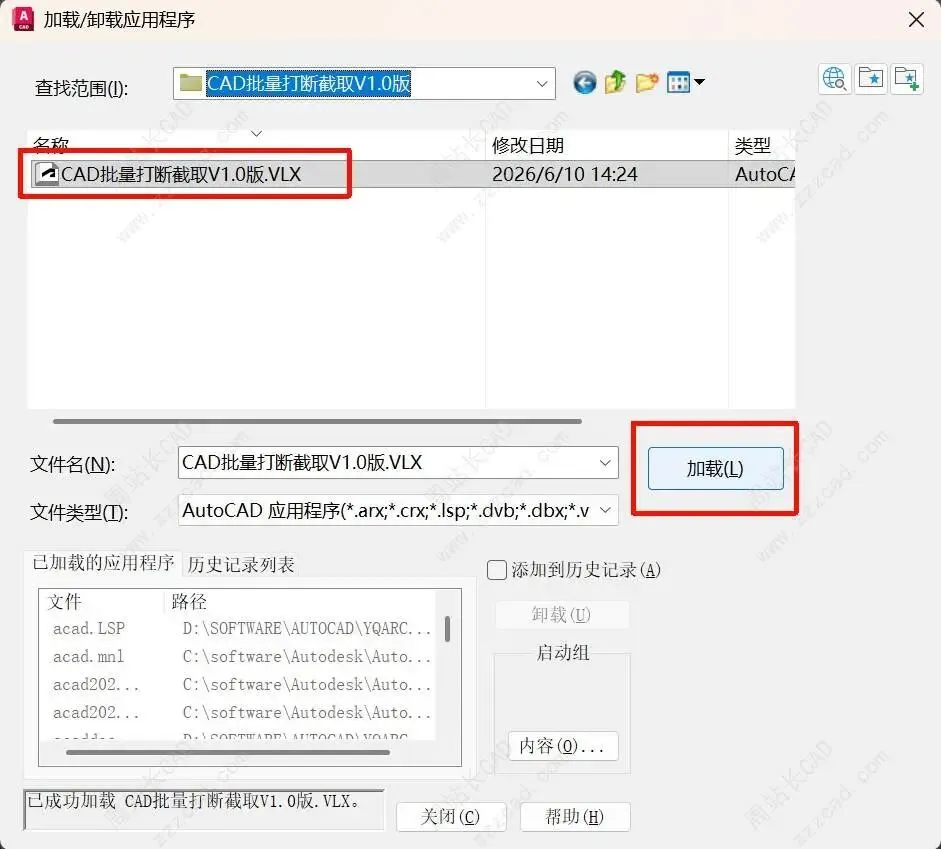

AP加载插件。
输入DDJQ调用插件。

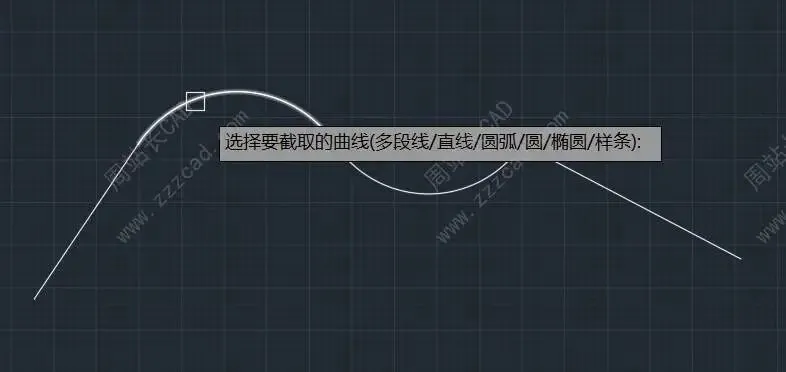

选择需要截取的曲线。
选择截取模式，我这边以连续为例。
选择连续的方式，我这边选择默认等长。
选择处理的方式，是仅打断还是把截取后剩余部分删除，我以删除为例。
捕捉截取的起点。
输入截取的长度比如500。

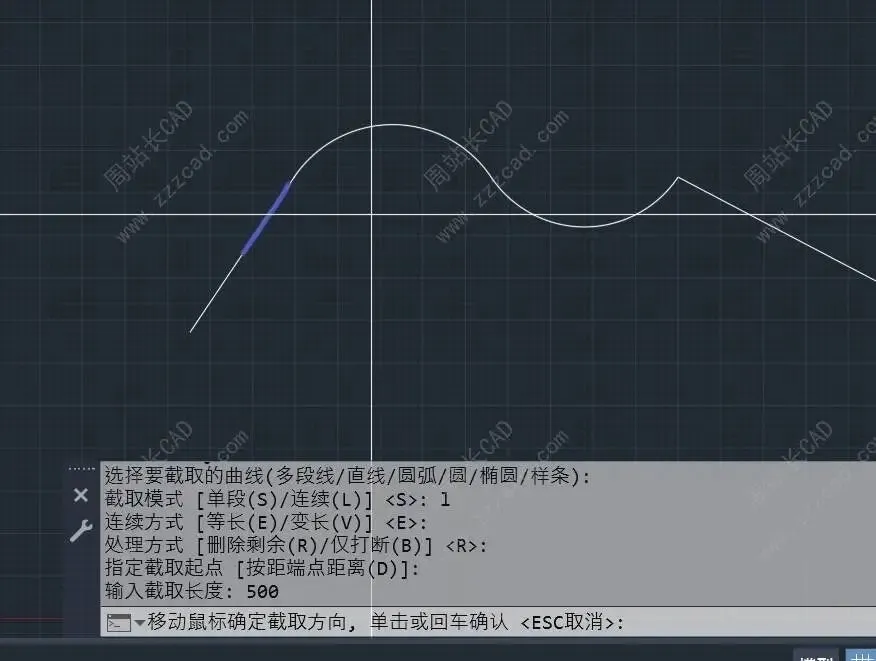

移动鼠标确定截取方向，会高亮显示，确定后单击回车都行。

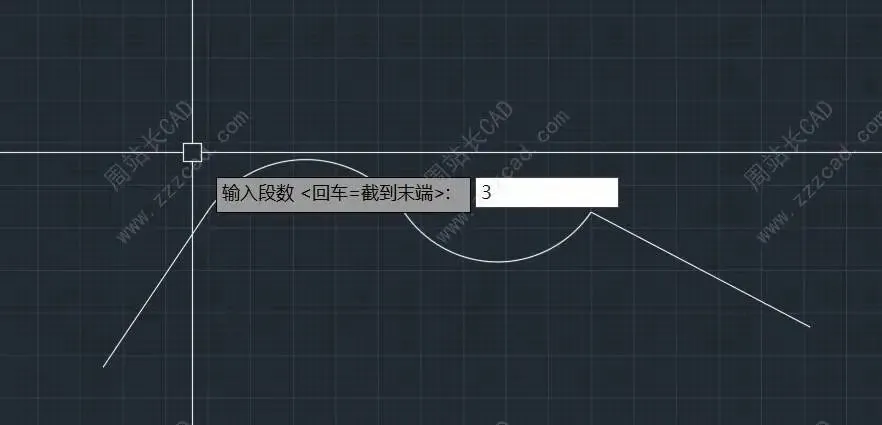

输入段数，比如3，回车直接到末尾。
结果如图，三段500的线就来了。

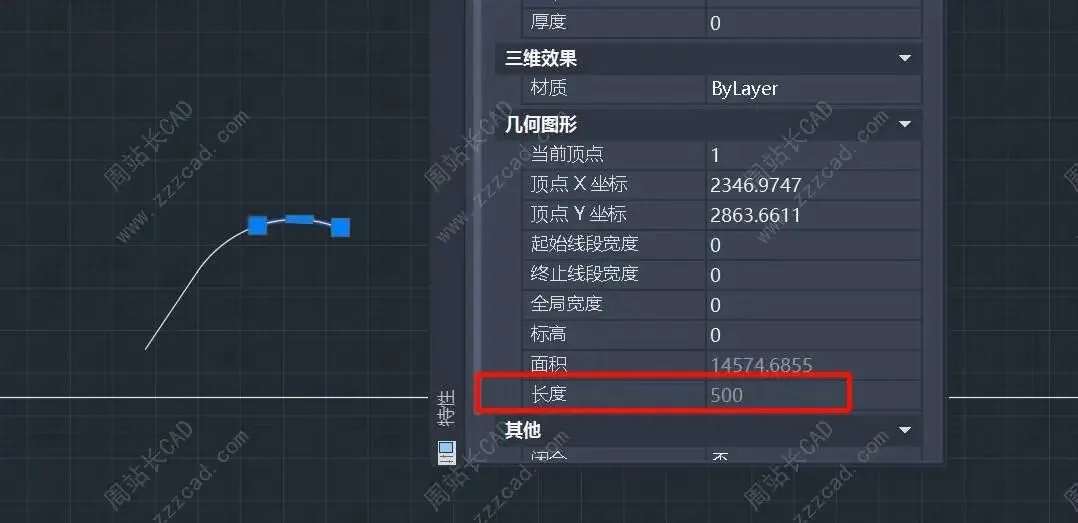

随便看一个长度。
完。
