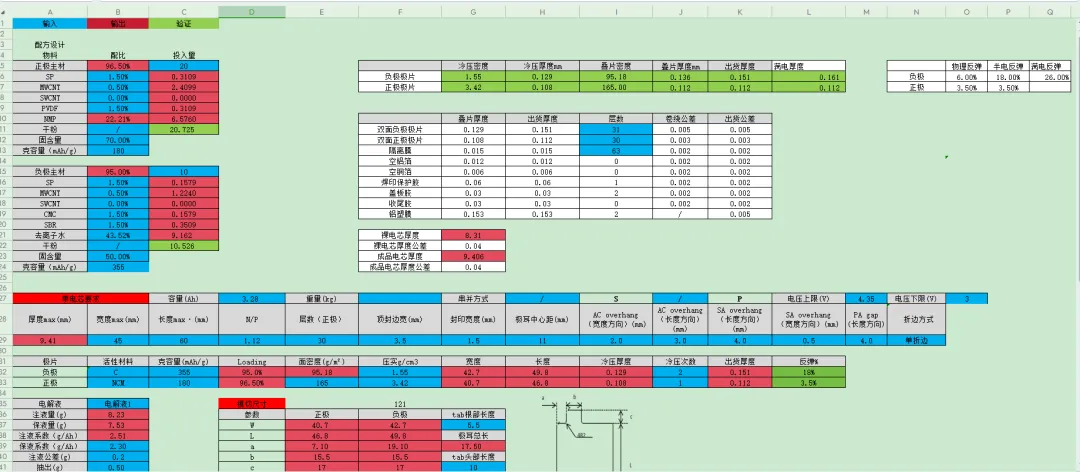

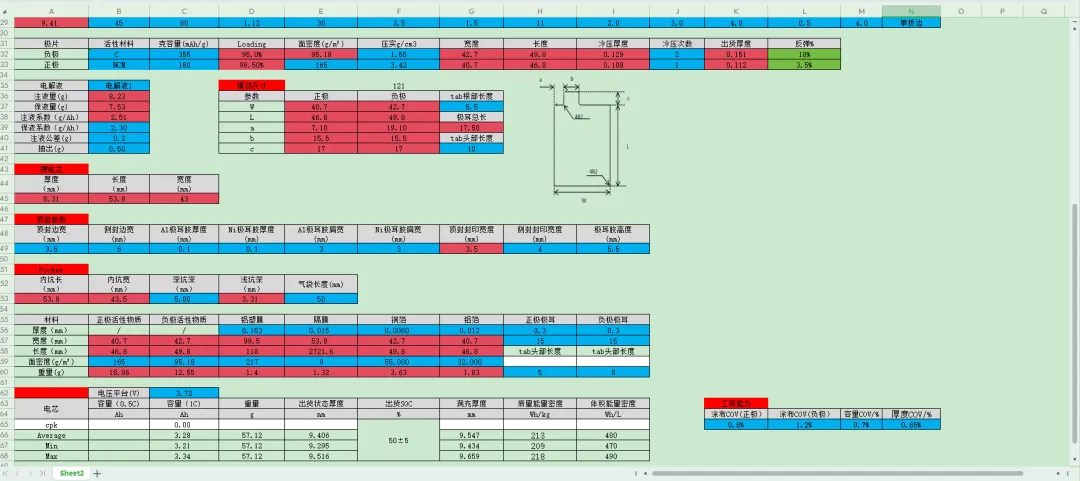

锂电池电芯全流程参数化设计与自动计算 Excel 工具表.

点击上方“蓝字”关注我们吧！

整个表格的核心优势是全参数联动计算，修改任意一个基础设计参数，所有关联的工艺、结构、性能指标都会自动更新，大幅提升了锂电池电芯的设计效率，同时确保了设计参数的一致性与工艺可行性。

一、正负极电极配方设计模块

正极、负极电极的全组分配方参数化配置与自动计算，支持自定义调整正极主材（NCM）、负极主材（石墨）、导电剂（SP、MWCNT、SWCNT）、粘结剂（PVDF、CMC、SBR）、溶剂（NMP、去离子水）的配比，基于设定的主材克容量、固含量、总投入量，自动反算各组分的实际投入量、干粉总量、固含量匹配值，同时内置了导电剂有效含量折算逻辑，确保配方的工艺可行性。

二、极片工艺与结构参数计算模块

正负极极片的关键工艺参数自动核算，基于配方的面密度、压实密度，自动计算极片冷压厚度；结合设定的物理 / 半电 / 满电反弹率，自动核算出货厚度、满电厚度；同时根据电芯结构的 overhang 要求，自动计算极片的模切宽度、长度尺寸，适配后续叠片 / 卷绕工艺，支持自定义冷压次数、压实密度、极耳尺寸等参数，自动适配双面极片的厚度叠加。

三、电芯结构与堆叠设计模块

裸电芯 / 成品电芯的全结构参数设计与自动核算，基于正负极极片、隔离膜、空箔、胶层的单层厚度与层数，自动计算裸电芯总厚度、成品电芯总厚度；通过方和根法自动计算厚度累计公差，确保电芯尺寸符合设计要求；支持自定义串并方式（S/P）、电压上下限、顶封 / 侧封边宽、折边方式等封装参数，自动适配铝塑膜的内坑长 / 宽 / 深、气袋尺寸设计，完成全结构尺寸的联动计算。

四、电解液配置与注液参数计算模块

电解液注液相关参数的自动计算，基于电芯容量、设定的保液系数，自动计算保液量；结合注液系数，自动核算总注液量、注液公差、抽出量，确保电解液注入量符合工艺要求，避免注液过多 / 过少导致的性能问题，支持自定义注液 / 保液系数、注液公差、抽出量，自动适配不同容量电芯的电解液需求。

五、电芯关键性能指标自动核算模块

自动计算成品电芯的核心电性能与能量密度指标，基于正负极配方、极片尺寸、层数、电压平台，自动计算电芯 0.5C/1C 容量；结合所有原材料的重量，自动核算电芯总重量；基于容量、电压、重量 / 体积，自动计算质量能量密度（Wh/kg）、体积能量密度（Wh/L）；同时自动核算满充厚度、出货 SOC 等关键指标，支持自定义电压平台、充放电倍率、SOC 范围，完成全性能指标的联动计算。

六、工艺能力与公差验证模块

电芯设计的工艺可行性量化验证，基于设定的涂布 COV、容量 COV、厚度 COV，自动计算电芯容量、厚度的极值（Min/Max）、CPK 值，验证设计的工艺稳定性；同时通过方和根法自动计算电芯厚度的累计公差，确保设计尺寸在工艺可实现范围内，支持自定义各工序的 COV 值、公差范围，完成工艺能力的标准化验证。
