六．SolidWorks图纸集成设计

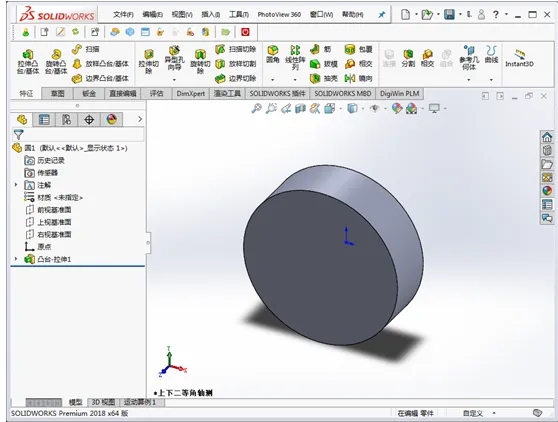

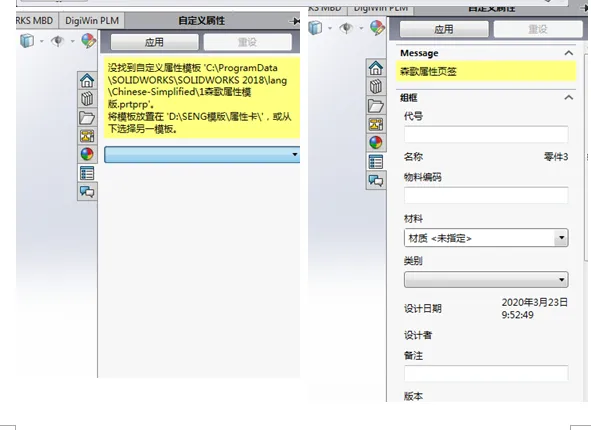

1.打开设计软件，选择对应的模板。

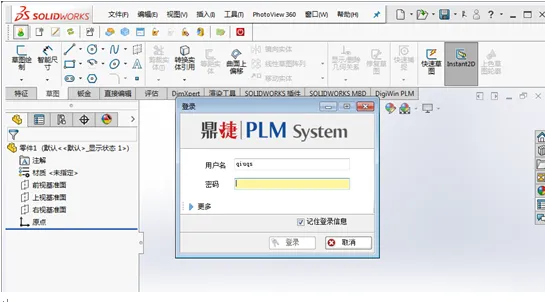

2.登录PLM系统。

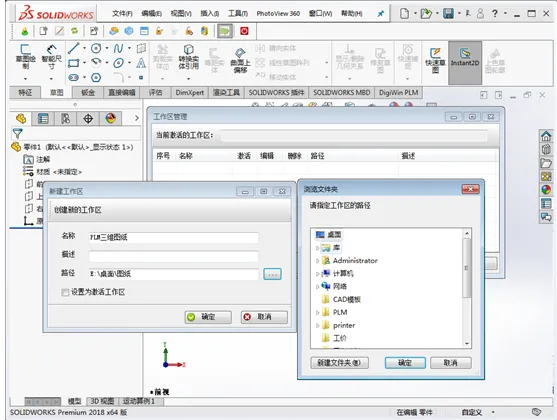

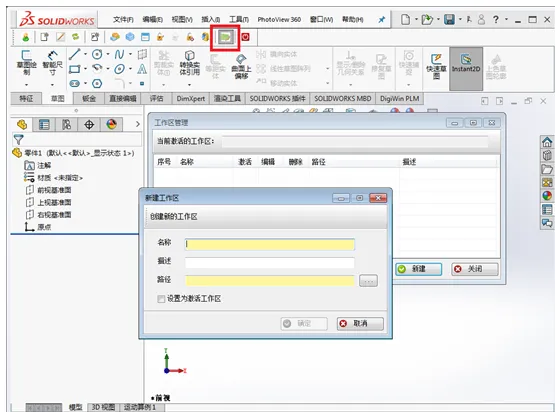

3.点击“工作区管理”键，新建工作区，名称自定，路径为本地电脑存放图纸的地方。（上传PLM时会在此路径下搜索文件）

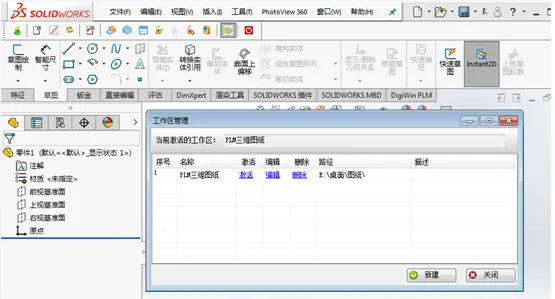

4.可以设置该工作区为激活工作区，关闭该窗口。
5.绘制图纸，并保存。

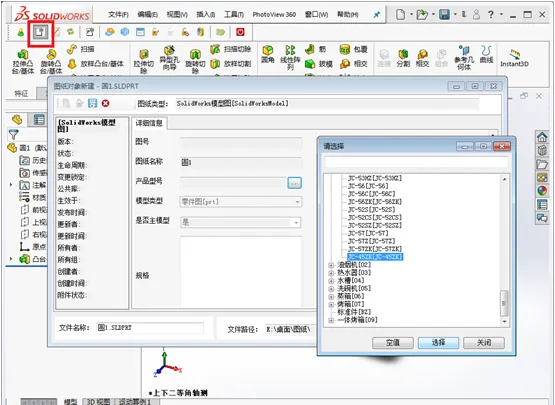

6.点击“新建图纸对象”，选择产品型号，保存后关闭该窗口。

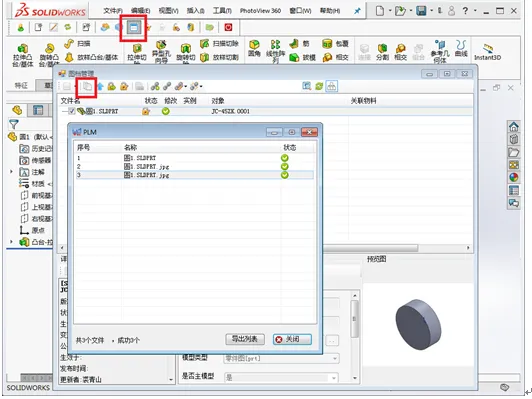

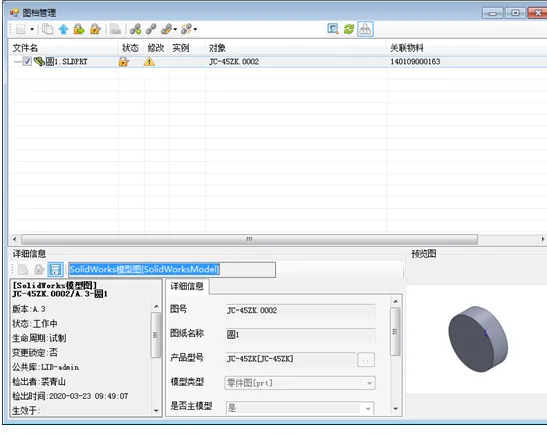

7.点击“图档管理”，选择相关文件，点击“批量新建”，关闭小窗口。（如果是装配体，请先选择每个零件对象，确保都填写了型号，并在下方的零件窗口点击保存，工程图不需要填写属性，工程图会根据其模型匹配一样的。

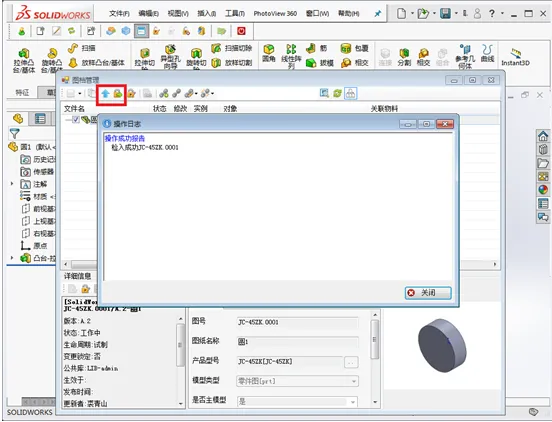

8.选择相关文件，点击“上传”“检入”，关闭小窗口。

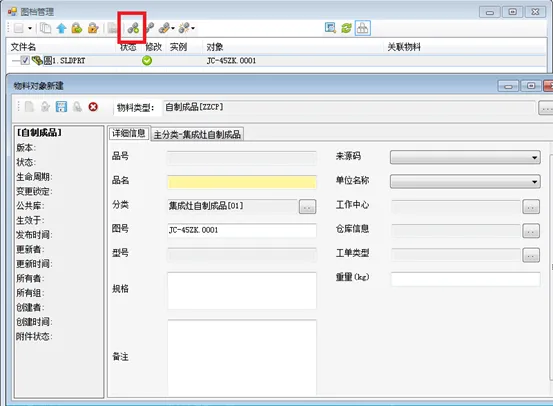

9.点击“物料对象新建”，新建新物料（新建方法与PLM客户端新建物料一样）；

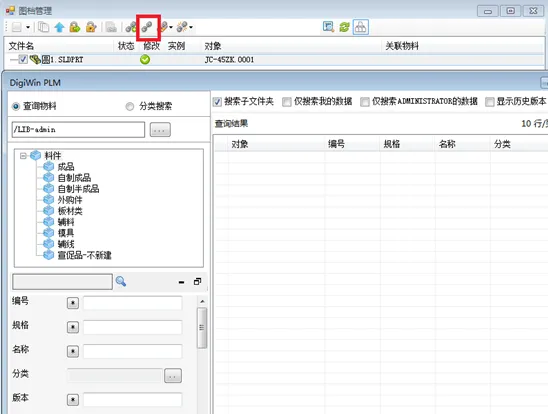

或者点击“关联已有物料”，在搜索窗口选择已有物料。
10.点击“保存”后，关闭该窗口，完成。
七 .AutoCAD图纸集成设计

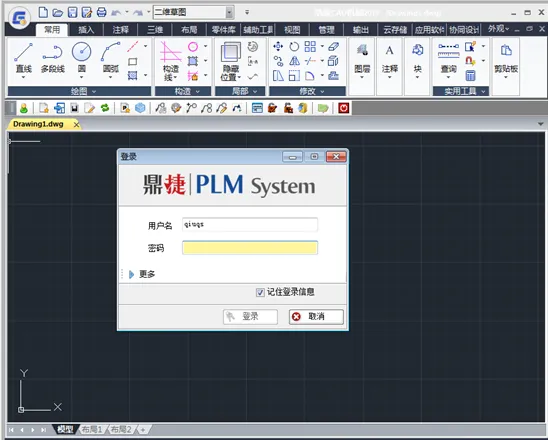

1.打开设计软件，登录PLM系统。

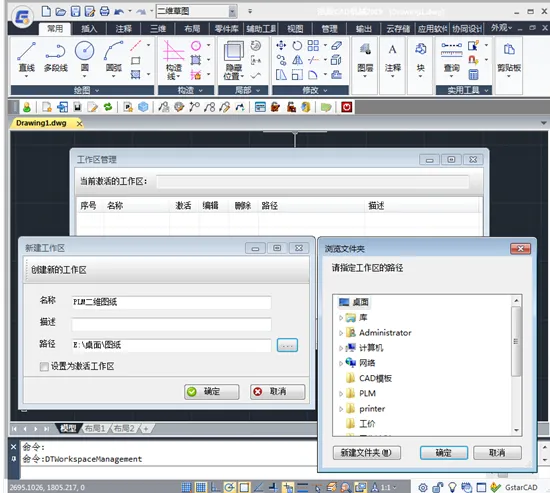

2.新建工作区（方法与三维制图一样）。

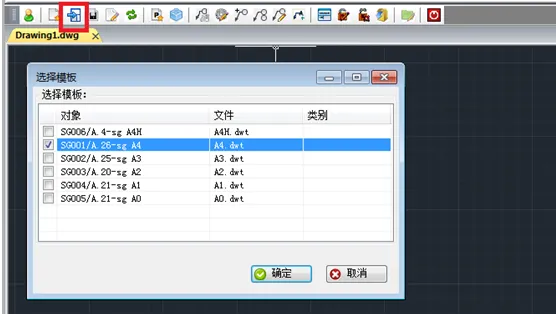

3.点击“插入/更换图框”，选择模板。
3.绘制图纸，保存。

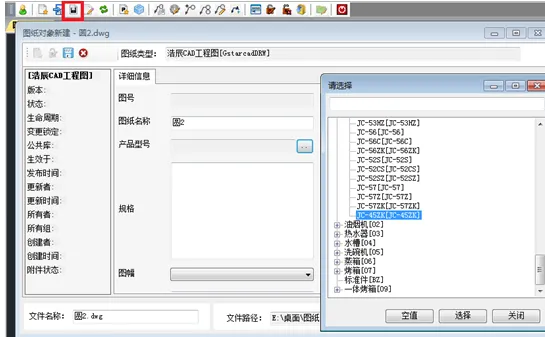

5.点击“图纸对象新建”，选择产品类型，填写相关信息，保存，关闭该窗口。
6.点击“关联物料管理”，选择各种方式去关联物料（方法与三维制图一样）。
7.选择相应物料，关闭该窗口。

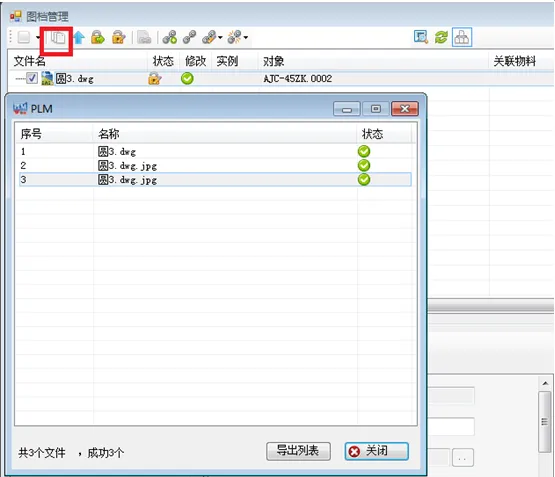

8.点击“图档管理”，选择文件，点击“批量新建”，关闭小窗口。
9.点击“上传”“检入”后，关闭小窗口。10.也可以在“图档管理”中关联物料，方法一样。

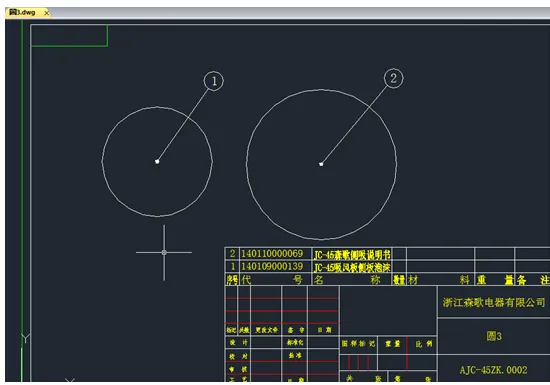

11.如果该图是装配图，包含多个零部件，可以点击“绘制序号”键，将序号标注在不同零件上。
12.双击各引线，进行编辑，选择相关物料，方法与关联物料一样。
13.点击“保存”并“关闭”。
14.点击“装配明细管理”，在窗口中选择填写相关信息，点击“绘制表格”。
