导读：在我们编写PLC程序时，为了方便我们对设备调试，我们除了编写PLC自动控制程序外，还需要编写单步运行程序。那如果说设备在自动运行时，我们切换到“单步”模式，那该如何切换。或者说设备在单步模式运行后，我们想切换到自动运行模式，该如何切换呢?

那么我们以一个案例来给大家解读，这种程序该如何编写?

1.控制要求：

(1)当设备在自动模式下：气缸1动作，动作到位后，气缸2动作。气缸2动作到位后，气缸2复位，气缸2复位后气缸3复位。

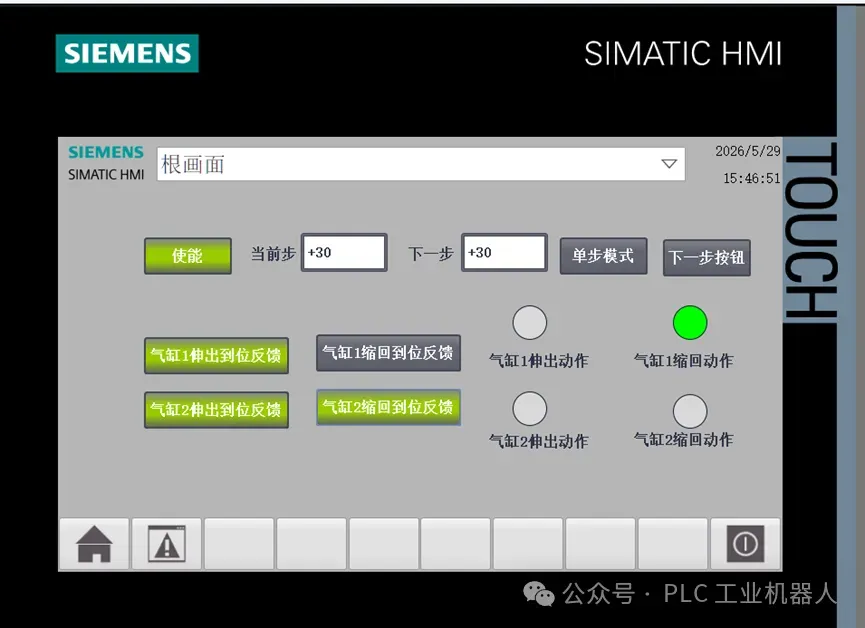

(2)当设备切换到单步模式下：触摸屏上每按下一次“下一步按钮”，设备执行一步动作！

2.程序编写

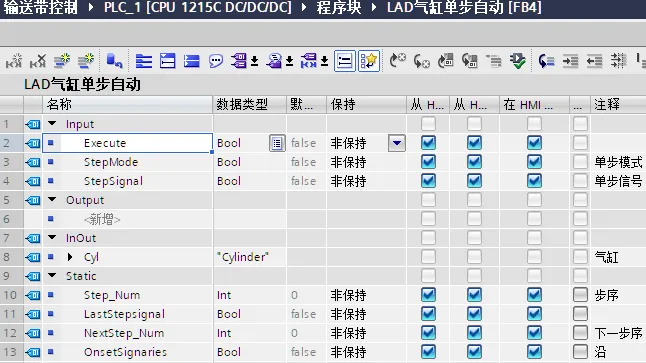

(1)新建FB块并且定义接口变量。

程序段1是当步序等于0时气缸1动作，动作到位了后，“下一步序”的值修改为10。(在此注意，我们直接将“步序”的值修改为10)

程序段2是当“步序”的值等于10时，气缸2动作，动作到位后“下一步序”的值修改为20。

程序段3和4是和程序段1，2的原理一样，在此不赘述！

最重要的是程序段5：判断是否切换到“单步模式”，如果没在单步模式则直接将“下一步序”的值赋值给“步序”变量。如果在单步模式的话，则需要按下“单步信号”，“下一步序”的值才会赋值给“步序”变量。

主程序调用FB程序块并且分配接口变量参数：

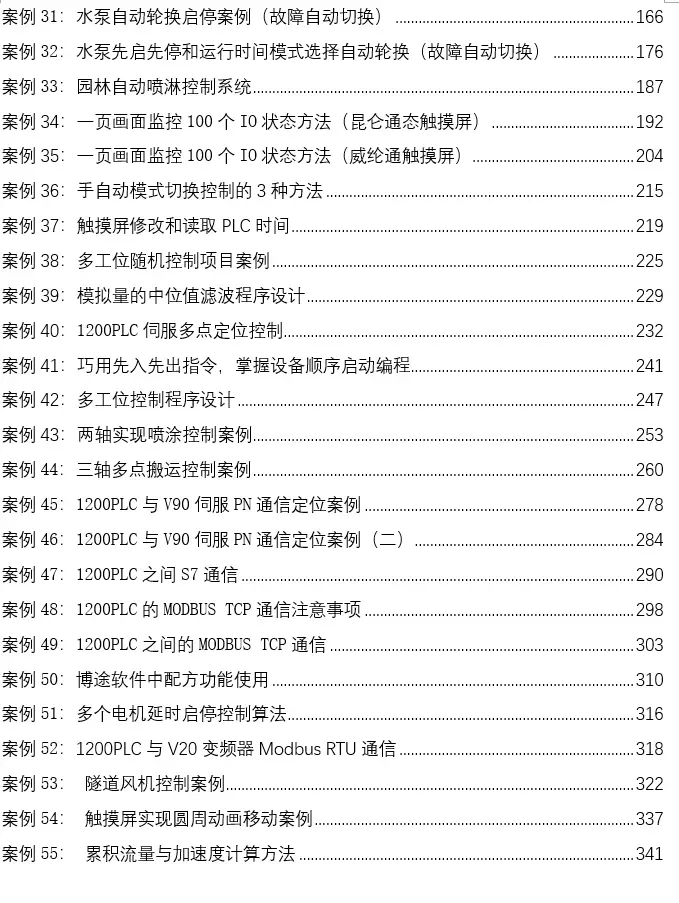

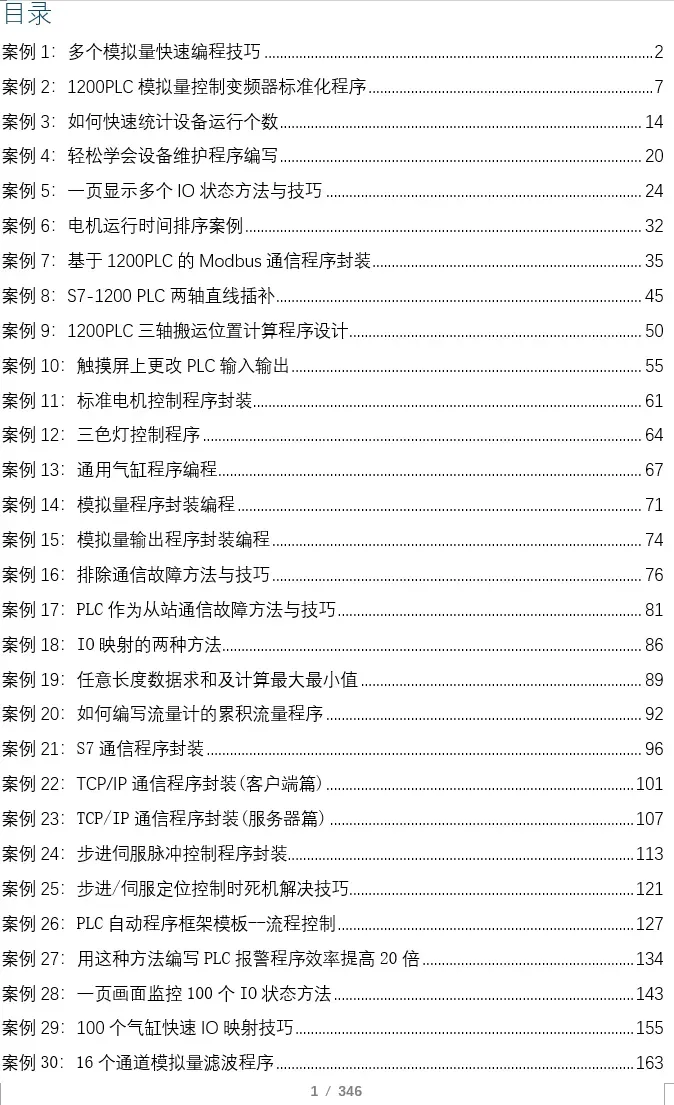

最近有很多小伙伴说要案例书籍，说是手机上看文章不是很方便，我抽时间把55个实战案例全部整理出来，案例都是比较典型的,其中包括气缸控制程序、报警程序、程序框架、运动控制程序封装、模拟量控制变频器、通信等实战案例。需要的可以加我微信：biao467524527，如果加不上可以私信我！
