被AI带火的“玻璃”:先进封装的隐形地基,产业价值待重估

最近的A股市场，有一个看似传统的赛道突然受到资金关注——玻璃基板。

多只相关个股短期股价大涨，板块热度直追AI算力、先进封装这些热门概念。

背后主要是得益于科技巨头的催化。

台积电在今年的技术论坛上，将玻璃基板列为CoWoS先进封装下一步升级的重要方向；英特尔也多次公开表示，玻璃基板是下一代封装技术的重要演进路径。

一片薄薄的玻璃，为什么能让台积电、英特尔这些芯片巨头持续投入资源？

答案藏在高端AI芯片的发展瓶颈里。

当AI大模型参数持续增长，芯片算力要求不断提升，HBM显存堆叠数量越来越多，传统的有机封装基板逐渐显现出适配压力。

而玻璃基板凭借较高的平整度、较低的热膨胀系数、优异的绝缘性能，有望显著缓解这些痛点，被业界视为先进封装材料的重要演进方向。

站在产业周期的视角看，玻璃基板这一轮市场关注度提升，本质是长期产业趋势共识叠加短期巨头动作催化的结果。

它并非凭空产生的概念，但也绝非已经进入业绩兑现期的成熟赛道，分清长期成长空间和短期发展阶段，是理解这个赛道的关键。

从长期趋势来看，玻璃基板替代传统有机基板，被业界普遍视作先进封装技术演进的重要方向，是具备十年维度潜力的产业升级路径。

回顾封装技术的发展历程，过去几十年芯片封装普遍采用有机基板，基本能够满足传统芯片的封装需求，但随着AI时代到来，芯片的性能要求发生了质的变化。

当前高端AI芯片普遍堆叠多颗HBM显存，芯片与显存之间的互联速度要求持续提升，封装尺寸也在不断放大。

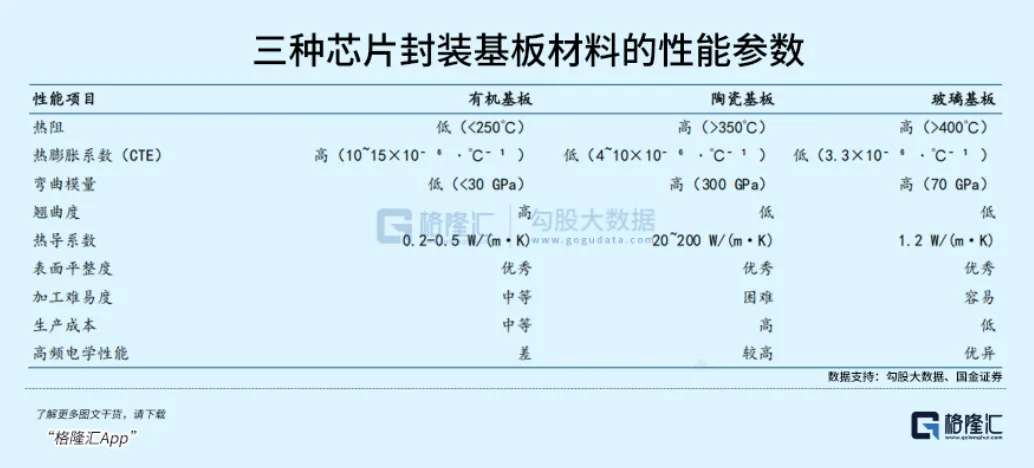

这一背景下有机基板的短板逐步显现：首先是热膨胀系数与硅芯片匹配度不足，温度变化过程中容易出现翘曲变形；其次是表面平整度有限，大尺寸封装下的高低偏差，可能影响芯片与HBM 的键合精度。

玻璃基板在理论上可显著改善上述问题。

玻璃的热膨胀系数与硅较为接近，有助于降低翘曲风险；玻璃表面平整度可达到亚微米级别，更适配大尺寸、高精度的先进封装场景；同时玻璃绝缘性能较好、高频损耗偏低，能够支持更高速度的信号传输。

更重要的是，玻璃可通过TGV（玻璃通孔）技术实现垂直互联，缩短芯片与基板之间的信号传输路径，进一步提升互联性能。

因此从有机基板到玻璃基板，不是简单的材料替换，而是先进封装技术的一次底层探索，是AI算力提升到一定阶段后的客观需求。

但从短期产业化进度来看，目前玻璃基板整体仍处于“技术验证向小批量试产过渡” 的初期阶段，距离大规模量产和全行业渗透还有较长的路要走。

从全球头部厂商的公开规划来看，量产时点多集中在2027年之后。

英特尔规划2026-2030年逐步推进大规模商用，目前仍处于产线建设和可靠性验证阶段；台积电的CoPoS封装技术目前仅搭建试点产线。

国内厂商的整体进度相对更晚一些。

绝大多数企业还处于研发攻关、样品送样的阶段，少数企业实现了小批量供货，但整体规模有限，对整体营收和利润的贡献相对有限。

换句话说，当前A股相关公司的市场表现，更多是产业趋势下的预期催化，而非业绩驱动。

之所以现在成为市场焦点，核心是产业巨头的密集动作，把这个远期的产业趋势拉到了大众视野中，从技术路线确认到产线规划落地，相关信号越来越明确，推动市场提前关注其远期成长空间。

很多人觉得玻璃基板没什么技术含量，不就是把玻璃做薄一点吗？实则不然。

高端封装用的玻璃基板，属于高技术、高壁垒、高附加值产品，产业链各环节均存在一定的技术壁垒。

我们先从产业链的整体结构说起。

玻璃基板产业链上游是原材料和设备，中游是玻璃基板的制造与加工，下游是封测厂与晶圆厂，最终应用于AI芯片、HBM等领域。

上游原材料主要包括石英砂、纯碱、石灰石等基础化工原料，以及部分特殊添加剂，用于调整玻璃的各项性能。

上游的核心壁垒更多集中在设备环节。

玻璃基板生产需要用到熔窑、锡槽、退火窑、抛光机、切割机等一系列精密设备，其中不少设备长期由海外厂商主导供应。

比如高端抛光设备、TGV 打孔设备，技术难度较高，目前海外厂商占据了主要市场份额。设备层面的壁垒，是制约国内厂商进入该领域的重要因素之一。

中游的玻璃基板制造，是整个产业链的核心环节，技术壁垒相对较高。

玻璃基板的生产流程较为复杂，大致要经过配料、熔制、成型、退火、抛光、切割、检测等十几道工序，每一道工序都有严苛的精度要求。

封装用玻璃基板还有一项特殊的技术难点，即TGV（玻璃通孔）技术。

简单来说，就是在玻璃上加工大量直径仅几十微米的微孔，再在孔内填充金属，实现玻璃上下层的垂直电信号互联。

这项技术原理看似简单，实际落地难度很大，TGV 技术是高端玻璃基板的核心竞争力之一，也是目前国内厂商重点突破的方向。

目前全球高端封装玻璃基板市场，主要由海外三家厂商占据主导地位—— 美国康宁、日本 AGC（旭硝子）和德国肖特。

三家厂商合计占据了全球高端玻璃基板市场的大部分份额，其中康宁在 TGV 玻璃基板领域占据了较高的市场份额。

国内厂商起步相对较晚，近年已逐步实现技术突破，已有不少企业开始切入封装玻璃基板赛道。

比如部分国内显示玻璃龙头，在显示用玻璃基板领域已实现本土突破，目前正向封装玻璃基板延伸，相关产品已进入送样验证阶段；还有一些企业在超薄玻璃、TGV 技术领域有长期积累，依托自身研发能力推进封装玻璃基板的技术落地。

搞懂了产业逻辑与竞争格局，理解玻璃基板赛道可以围绕三个核心维度展开。

它并非当下就能兑现业绩的成熟赛道，更偏向“产业趋势明确、左侧关注预期”的品种，核心看点集中在长期需求空间、国产替代潜力、技术突破催化三个方面。

第一个维度，是AI 算力发展带来的长期需求空间。

算力提升一方面依赖芯片本身的制程升级，另一方面也需要先进封装技术配合，通过多芯片异构集成实现更高的互联速度与更大的带宽。

先进封装技术越演进，对基板材料的性能要求就越高，玻璃基板的适配性优势也就越突出。从CoWoS到 SoIC，从 2.5D封装到 3D封装，每一代封装技术升级，都对基板的平整度、热稳定性、高频性能提出更高要求。

未来随着CoWoS 产能持续扩张，HBM 渗透率不断提升，玻璃基板的需求有望迎来较快增长。

第二个维度，是国产替代带来的潜在业绩弹性。

如前文所述，高端玻璃基板市场目前由海外厂商占据主导，本土厂商份额较低。但当前国内产业链更加重视供应链自主可控，愿意给本土玻璃基板厂商更多验证与导入的机会。

第三个维度，是技术突破带来的预期变化。

对于处于产业初期的赛道，技术进展往往是影响市场预期的重要因素。比如TGV 技术的良率提升、大尺寸玻璃基板的量产落地、国内厂商进入头部客户供应链等，每一项重要进展都可能改变市场对行业的预期。

从产业跟踪的角度，有几个方向值得持续关注：

一是具备核心技术积累的中游玻璃基板厂商。这类企业是产业发展的核心参与者，若行业进入放量阶段，有望较早受益于需求增长与国产替代进程。

二是上游关键设备与材料厂商。玻璃基板行业的产能扩张，会带动上游设备与材料的需求增长。尤其是技术壁垒较高、国产替代空间较大的环节，相关厂商的业务拓展进度值得跟踪。

三是具备玻璃深加工能力的配套厂商。玻璃基板成品需经过多道深加工工序方可交付下游，这类环节虽技术壁垒不及基板制造，但也是产业链的重要组成部分，头部企业的经营情况同样值得关注。

当然，玻璃基板行业的发展也面临较多不确定性，包括量产进度不及预期、下游AI 算力需求增长不及预期、国内厂商技术突破慢于预期等风险，而且当前板块行情更多由预期驱动，短期波动可能较大，需理性看待。

玻璃基板这个看似传统的赛道，正在AI 算力浪潮下逐步显现其长期产业价值。

它不是虚无缥缈的概念，而是支撑先进封装技术升级的重要基础材料之一，是 AI 算力体系中容易被忽略的 “隐形地基”。

当然也要清醒地认识到，目前行业还处于产业化初期，大规模量产和业绩兑现尚需时日。

当前的市场关注度提升，更多是对远期产业价值的提前定价，过程中必然会伴随预期反复与股价波动。
