AUTOSAR软件架构:汽车电子入门的核心课

📌 本文内容概览

• AUTOSAR 分层架构概述
• 应用层与基础软件层的分工
• 实时运行环境（RTE）的作用
• 微控制器抽象层与ECU抽象层的区别
• 复杂驱动的特殊性
• 分层开发的核心优势

1. AUTOSAR 分层架构概览

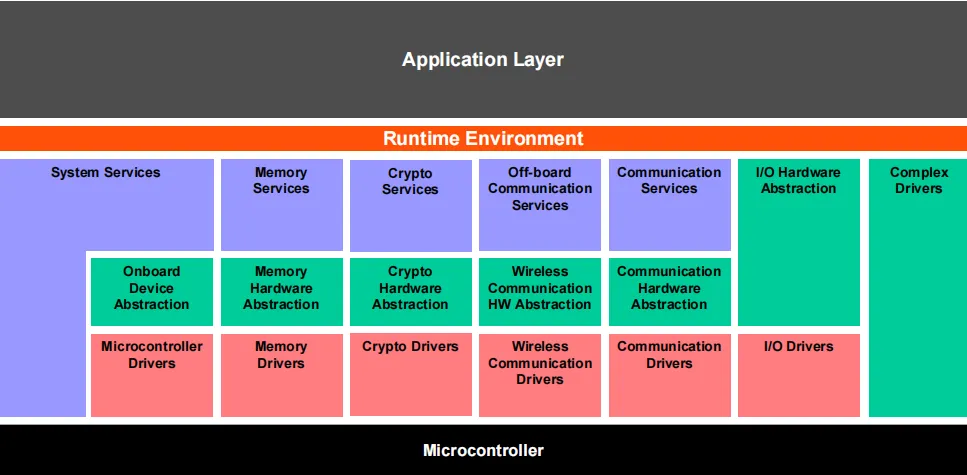

很多人可能都见过AUTOSAR的经典分层图，但是能把这张图理解透的人，在个人看来少之又少。甚至有的人在用配置工具做配置，但真正能把这一整套东西理解透的人，并不多。

从这几个层次来看，我们开发的软件一共分为两大部分：BSW（基础软件）和应用层软件（图中最上层的黑色部分）。很多公司开发这种大型软件，都分为BSW工程师和应用层软件工程师两个工种。软件开发完毕后，BSW和应用层合二为一，形成一个完整的代码，放入芯片中运行。

2. 应用层与基础软件层的分工

应用层的代码，一般都是基于模型的开发，用MATLAB/Simulink生成C代码。而BSW呢，有专门的配置工具，通过配置工具来生成BSW代码。

但是，BSW这一部分，既可以用工具生成，也可以用人工手写。或者说，有条件的情况下，用工具生成加手写模式来完成BSW；如果没有条件，并且个人能力超强的话，BSW完全通过手写也是可以实现的。

3. 服务层、ECU抽象层与复杂驱动

🔹 服务层

服务层是对应用层提供的一些服务。拿一款单片机来说，应用层通常要做存储、通信等操作，这些都通过服务层来完成——没有服务层，应用层什么都干不了。

🔸 ECU抽象层

ECU抽象层跟具体产品有关。同样是同一款单片机，如果开发的是网关产品，涉及LIN通信，那么ECU抽象层就是LIN通信的使用场景；如果开发的是VCU（整车控制器）产品，涉及CAN通信，那么ECU抽象层就是CAN通信的使用场景。所以，ECU抽象层是根据具体产品来走的。

🔹 复杂驱动

复杂驱动也是根据实际产品来走的，具有不确定性。它通常由模块厂家提供，是工具无法自动生成的。

4. 微控制器抽象层（MCAL）

微控制器就是单片机的内部资源——纯硬件资源，包括普通I/O口、PWM、模拟量采集、各类通信模块等。

微控制器抽象层，有人叫它MCAL（Microcontroller Abstraction Layer）。它是对硬件寄存器的第一次封装，是硬件驱动层。而ECU抽象层，则是对硬件抽象接口的又一次封装。

5. 实时运行环境（RTE）

实时运行环境（RTE）相当于一个隔离层。有了RTE，应用层只需跟RTE交互即可，无需直接与服务层打交道。这就把应用层和BSW做了隔离。

每做一层封装和隔离，实际调用的效率就会牺牲一次。牺牲效率换来的好处是隔离性更强。如果没有RTE，应用层也可以直接跟服务层、ECU抽象层和复杂驱动打交道，只要它们之间规定好调用接口就可以。

6. 分层架构的"俄罗斯方块"

AUTOSAR的分层图信息量非常大。细心观察会发现，服务层画了一个拐弯，ECU抽象层画得像鞋一样，两者镶嵌在一起，很像俄罗斯方块。这说明：有一部分ECU抽象层直接对应RTE，而另一部分则直接对应服务层，完全取决于产品特点。

看着是自上而下或自下而上的调用，实际上模块之间横向也有交互。这些看不到的东西，需要我们不断学习和积累，加深对模型的理解。

7. 分层开发的核心优势

AUTOSAR架构采用了模块化开发、分层开发的思想，最珍贵的就是这种思想的借鉴。

单片机更新换代很快，厂家为了降成本，经常决定换控制器。采用AUTOSAR架构设计的软件框架，在面对换控制器的情况下，只需要重新配置一下驱动就可以了，其他代码基本不用动。

为什么能做到？因为ECU抽象层依赖于微控制器抽象层的接口，不依赖于接口内部的实现。硬件换了，驱动必然要换，所以只需要在微控制器抽象层做改动，ECU抽象层和上层都不用动。

✅ 总结：AUTOSAR的核心价值

• 应用层与基础软件层解耦
• 硬件更换时只需修改MCAL层
• 模块化开发，提高代码复用率
• 降低平台迁移成本，缩短开发周期
