开源软件无线电(SDR)多波段相位收发信机

开源网址：https://github.com/ianm8/MBPTRX

MBPTRX（Multi-Band Phasing Transceiver）这个项目是由澳大利亚业余无线电爱好者 Ian（呼号：VK7IAN）开发并开源在 GitHub 上的。如果你关注收音机 DIY 已经到了进阶的业余无线电（Ham Radio）和软件无线电阶段，这是一个极其优秀的学习和制作对象。

它在短波 DIY 圈子里非常受瞩目，因为它巧妙地结合了传统模拟射频电路的低成本与现代数字信号处理（DSP）的高性能，是一个极其硬核但架构优雅的 QRP（小功率）短波电台。

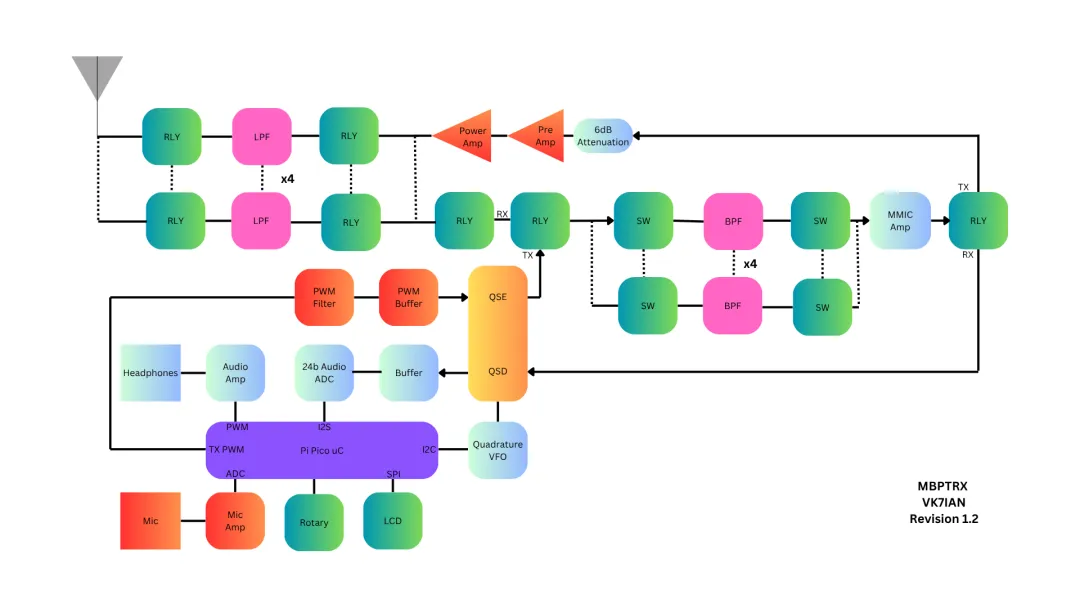

以下是框图：

1. MBPTRX 的核心特性

它不仅仅是一个“收音机”（接收机），它还是一个收发信机（Transceiver），这意味着它既能收听，也能发射信号。作为一款高度集成的自制短波电台，MBPTRX 的参数性能直逼一些商业初级电台：

• 频率覆盖： 支持短波 80米波段 至 10米波段（3.5MHz - 30MHz）。不仅能通联业余波段，也能全频段作为短波收音机（SWL）聆听国际广播。

• 发射功率： 标称约 10W (QRP)，采用低成本、高效率的场效应管进行功率放大。

• 支持模式： 单边带（SSB）、等幅电报（CW）。另外，由于其先进的系统架构，它直接支持 VOX（声控触发），从而能完美运行 FT8、FT4 等现代火爆的数字通信模式。

• 屏幕与视觉： 带有 30 KHz 实时频谱显示 / 瀑布图。在自制电台中，能流畅刷出视觉频谱是非常难得的体验。

• 高级 DSP 功能： 内置数字降噪（Noise Reduction）、脉冲噪声抑制（Noise Blanker）以及灵活的数字滤波器。

MBPTRX 的 DIY 难点

这并不是一个适合绝对小白的“拼图玩具”，而是一个能让你电子技术脱胎换骨的进阶工程：

• 难点 1：射频低通滤波器（LPF）的绕制

• 为了保证发射时不产生谐波干扰别人，不同波段需要用磁环（如 T37-2、T37-6）手动绕制漆包线圈。电感量的微亨级误差会直接影响输出功率。

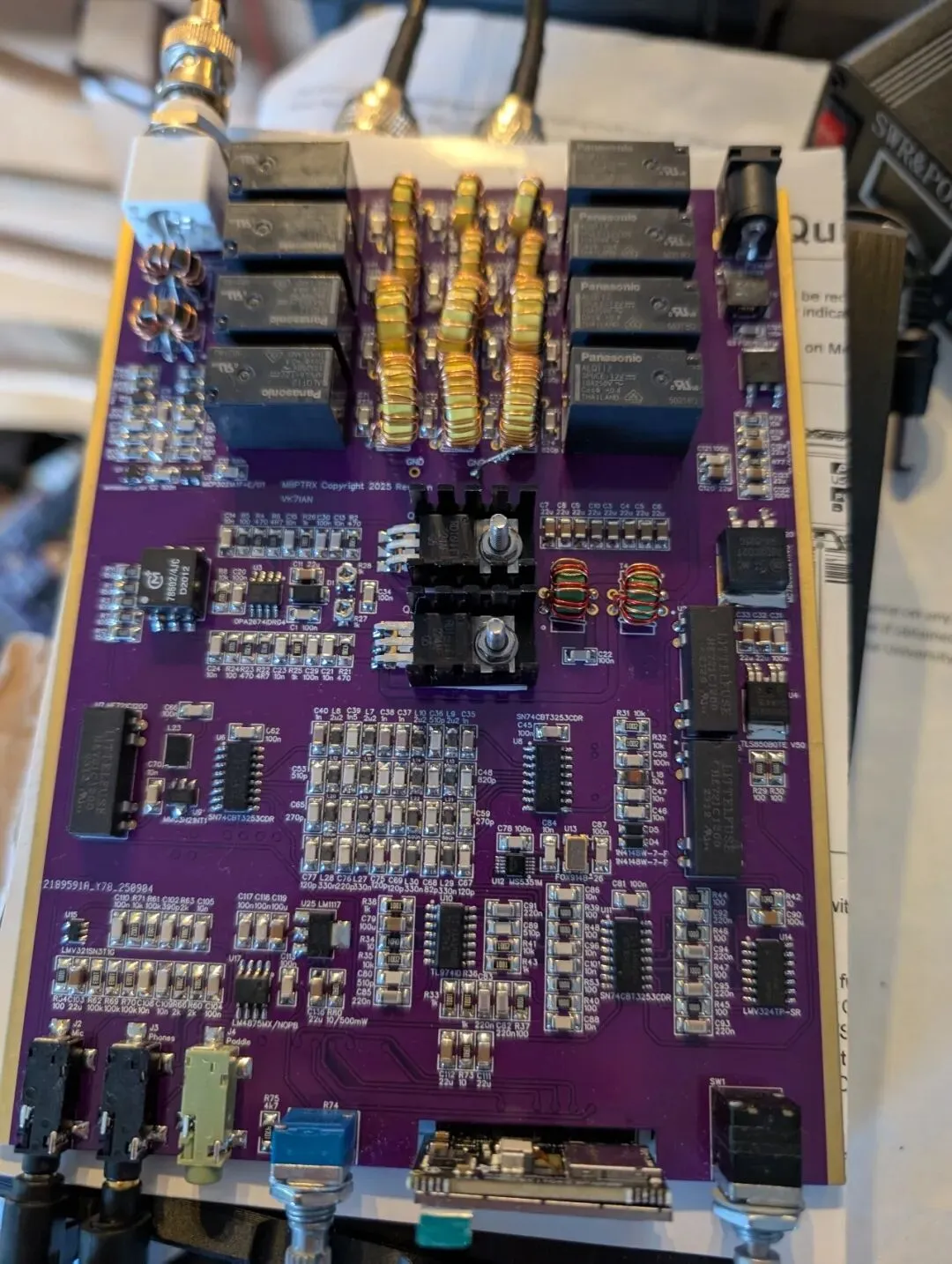

• 难点 2：SMD（贴片元件）焊接

  为了控制板子体积并减少高频寄生电容，电路板大量使用了贴片电阻、电容和密引脚的集成芯片。你需要一把好烙铁、放大镜以及足够的耐心。

• 难点 3：固件编译环境

  你需要在电脑上配置编译环境，将 Ian 托管在 GitHub 上的 C/C++ 代码编译并烧录到主控芯片中。
