GenAI 习题可视化:2026 河北物理压轴题

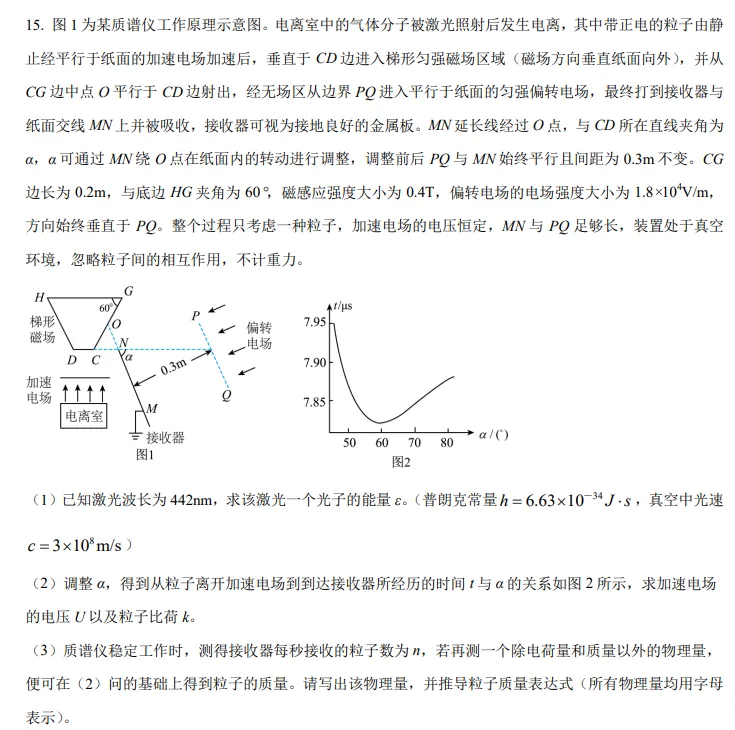

一、原题核心考点梳理

本题三大设问层层递进，完全贴合新高考 “真实科技情境 + 多模块融合” 命题趋势：

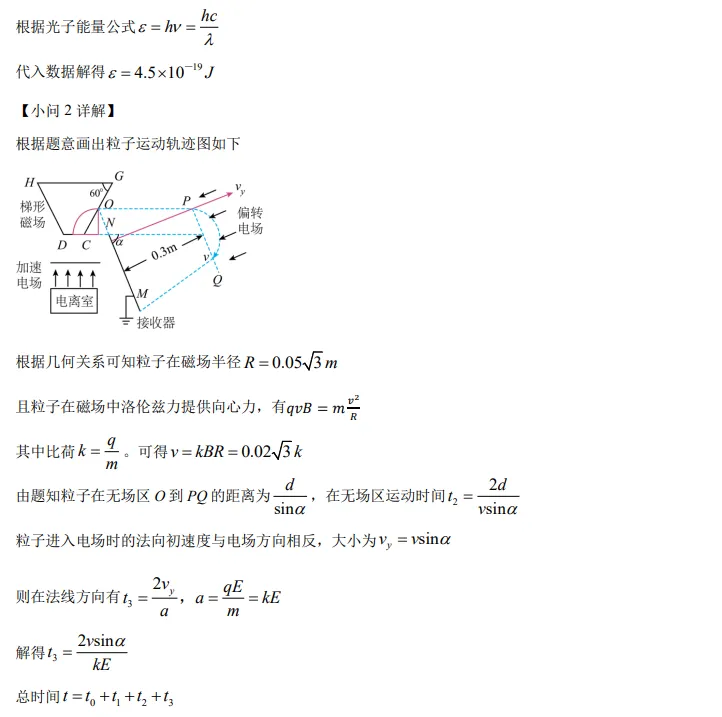

第 1 小问 光电基础

激光电离分子，光子能量基础计算，套公式即可快速求解，送分基础题；

第 2 小问 复合场核心（难点）

粒子运动完整四段：加速电场→90° 梯形磁场圆周→无场区匀速→偏转电场类斜抛，再经无场区打到接收器。

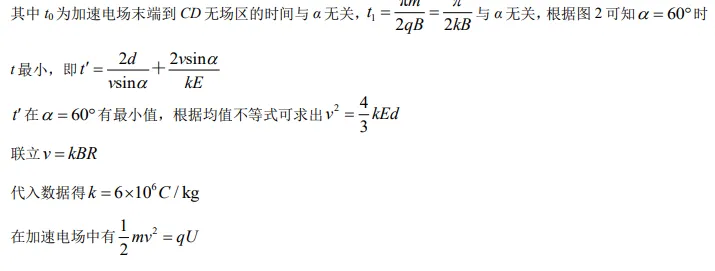

关键难点：α 角变化改变粒子法向入射速度，总时间存在极小值（60°），结合均值不等式联立磁场半径、动能定理求解比荷与加速电压；

第 3 小问 开放拓展

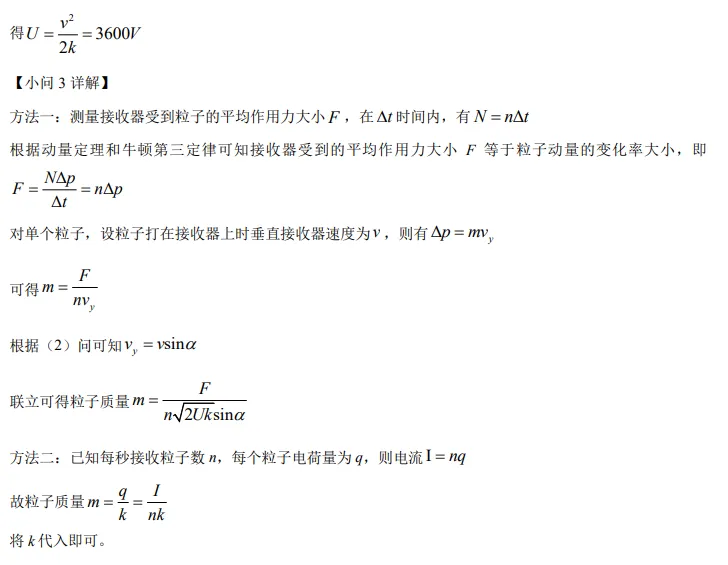

两种测量思路：测接收器平均作用力（动量定理）、测接地平均电流（电流微观表达式），推导粒子质量表达式，考察物理建模迁移能力。

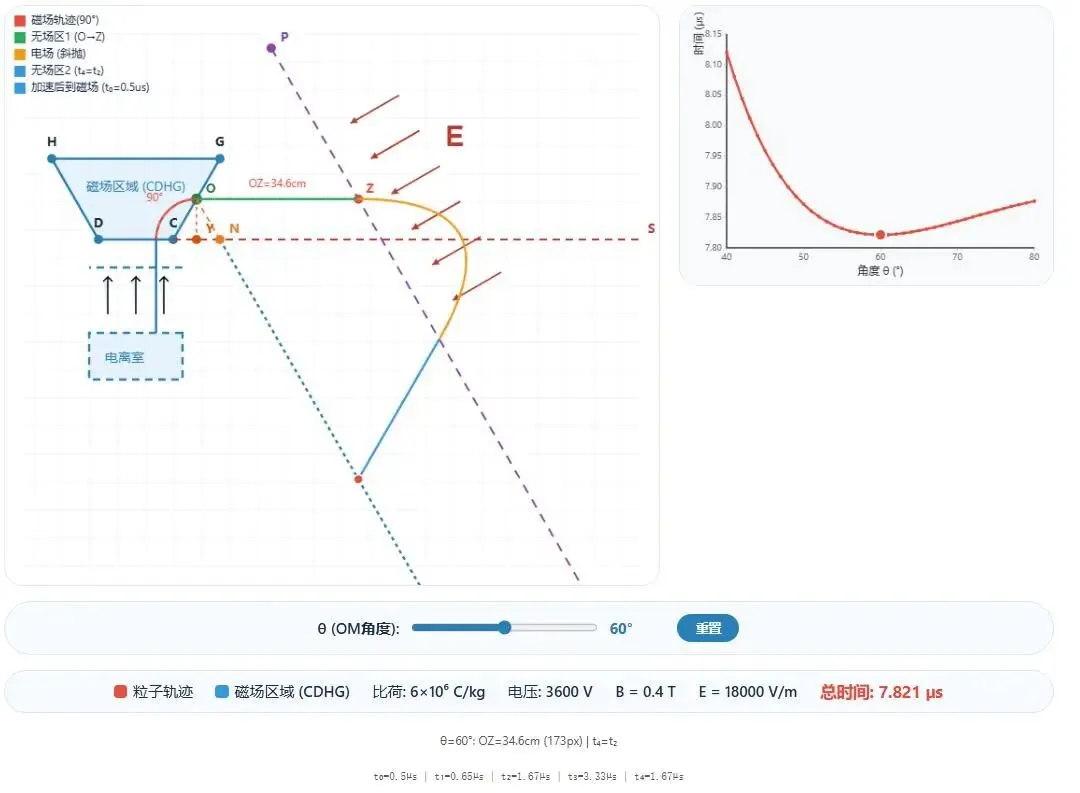

二、交互式仿真功能详解

本次仿真使用原生 HTML5 Canvas 编写，无第三方库，单文件双击直接运行，两大核心画布联动：

• 彩色分段粒子轨迹：磁场圆弧红、无场区 1 绿色、电场斜抛橙色、末段无场区蓝色，阶段一目了然；
• 滑块实时调整夹角 α（40°~80°），所有边界、粒子轨迹、电场箭头同步动态更新；
• 标注关键顶点 C/D/G/H/O/N/Z，电场箭头标注字母 E，实时展示 OZ 距离、四段分运动时长；
• 自动计算并展示粒子速度、偏转法向分速度等中间物理量。

  2. 右侧：t-α 函数图像画布

  还原试卷图 2 的下凸曲线，随滑块角度实时刷新数据点：

  3. 底部实时数据面板

  实时输出四段运动时间\(t1\)(磁场)、\(t1\)(无场 1)、\(t3\)(偏转电场)、\(t4\)(无场 2)，总时间精确到 0.001μs，方便对照解析公式验证计算。同时对照原题，可知从加速电场结束到磁场为0.5us

五、教学使用建议

横轴 α(°)，纵轴总时间 t (μs)，刻度与原题完全匹配；

• 当前角度高亮红点，直观看到 60° 为时间最小值；
• 动态存储角度 - 时间数据，完整复刻题干给出的函数规律。
1. 课堂演示
   投影打开模拟器，拖动滑块对比 α=50°/60°/70° 轨迹差异，直观解释时间最小值成因；
2. 学生自学
   发给学生本地 HTML 文件，自主调节角度观察分段运动，理解复合场多过程拆解；
3. 解题辅助
   ：对照画布分段颜色，区分磁场圆周、无场匀速、电场匀变速三个核心模型，避免混淆。

六、文末总结

       今年高考物理越来越注重真实情境建模 + 动态过程分析，静态试卷图很难展现变量带来的轨迹变化，而交互式可视化恰好补齐这个短板。

       这份完整 仿真代码完全贴合 2026 河北第 15 题原题几何、物理参数，可直接用于课堂、自习、教研课件。
