【CAD插件】里程和坐标互算(新增实时预览)

↑ 点击上方「工程码农」可快速关注我们

还可以长按下方二维码添加微信

• 大家好，今天对 里程和坐标互算 插件进行了更新，插件新增 实时查询显示里程和偏距，并优化了里程标注的表示方式。

• 插件仍使用 Autolisp 进行编写，支持AutoCAD、中望CAD、浩辰CAD，下面进行介绍。

一、更新介绍

更新时间：2026.07.02

优化内容

1. 修改命令名称。 "坐标->里程"修改为ZB2LC_CJP，"里程->坐标"修改为LC2ZB_CJP；

2. 优化文字的方向使其垂直于线路中线，添加垂直于线路中线的里程标注短线，添加偏距标注。

图1：优化前

图2：优化后

新增内容

新增"里程查询"功能，命令为LCCX_CJP，该功能可以在图面实时预览光标处的里程和偏距，点击任意位置，标注该位置里程和偏距。

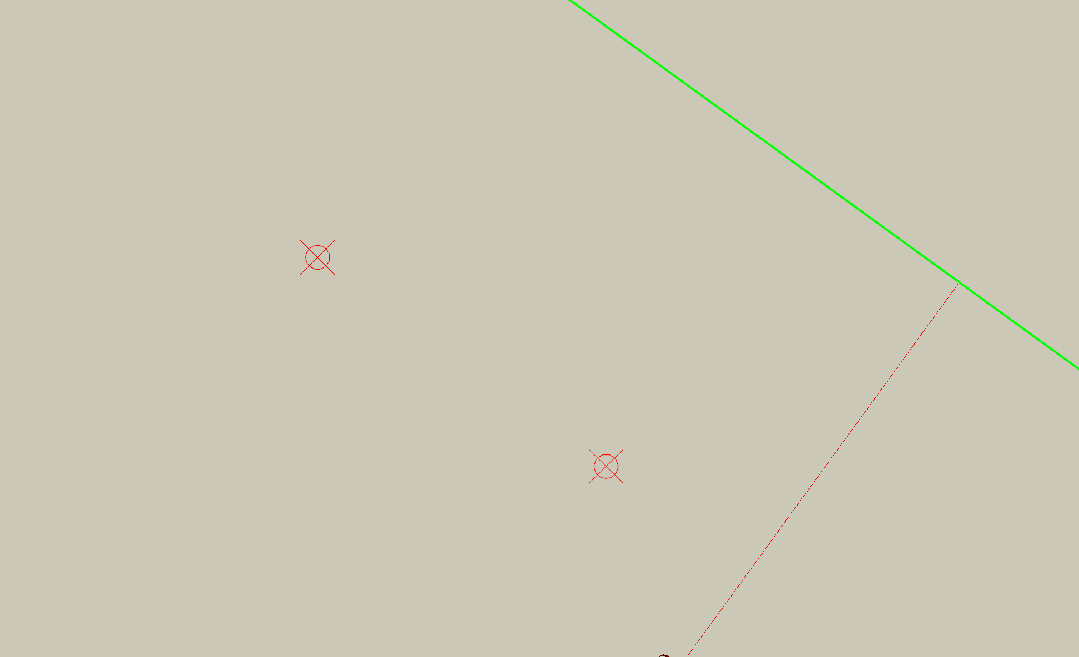

图3：实时预览与标注

二、演示图文

加载插件

1. AutoCAD中输入命令APPLOAD，加载保存好的插件（.lsp格式）；

2. 加载成功后，命令行将显示插件提示，确认启用即可。

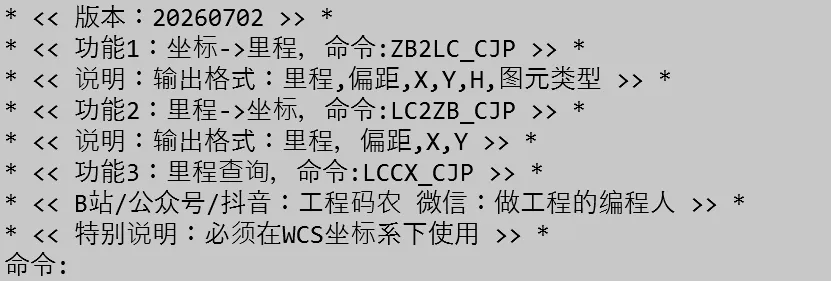

图4：命令行界面

坐标->里程

1. 输入ZB2LC_CJP命令；

2. 根据提示选择中线，输入起点里程（程序有记忆功能，输入过一遍后，后续可不用输入）；

3. 图面框选坐标点（支持点、圆、图块3种图元）；

4. 选择数据保存位置；

5. 等待程序计算、标注并导出里程和偏距。

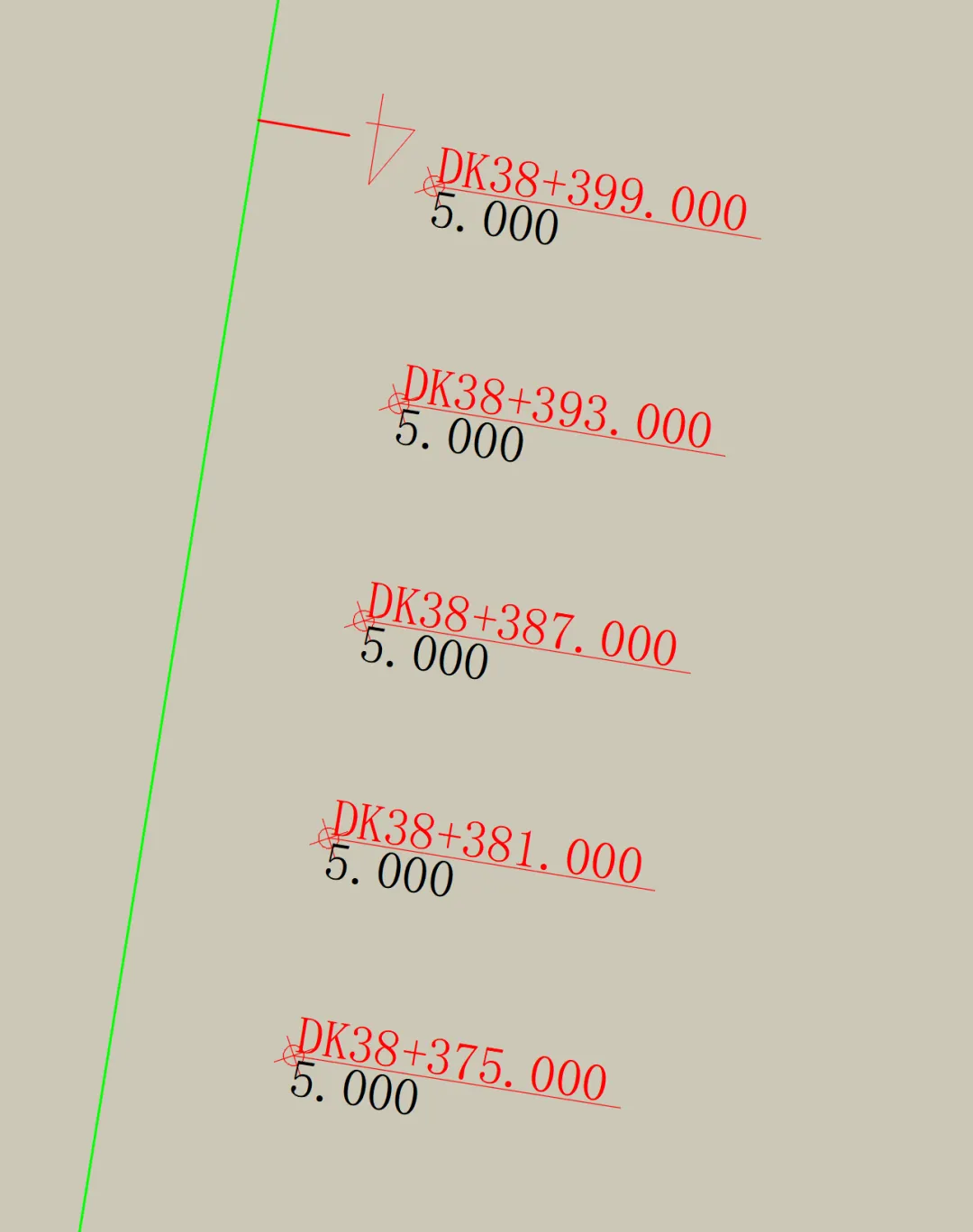

图5：标注示例

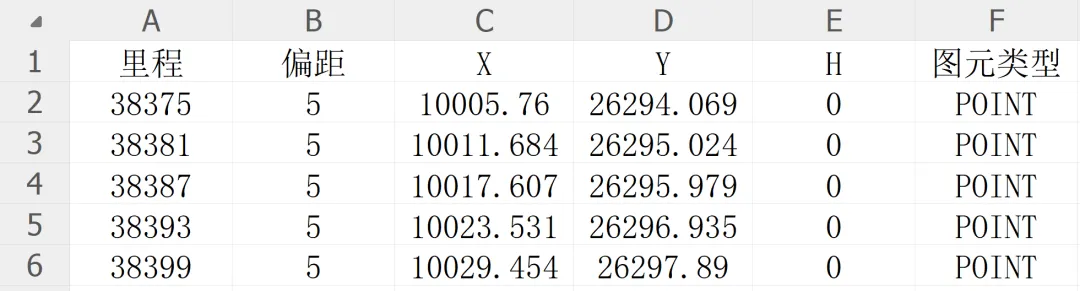

图6：导出“CSV”文件

里程->坐标

1. 输入LC2ZB_CJP命令；

2. 根据提示选择中线，输入起点里程；

3. 选择里程偏距文本文件(TXT)；

4. 选择结果(CSV)保存位置；

5. 等待程序计算、标注并导出坐标。

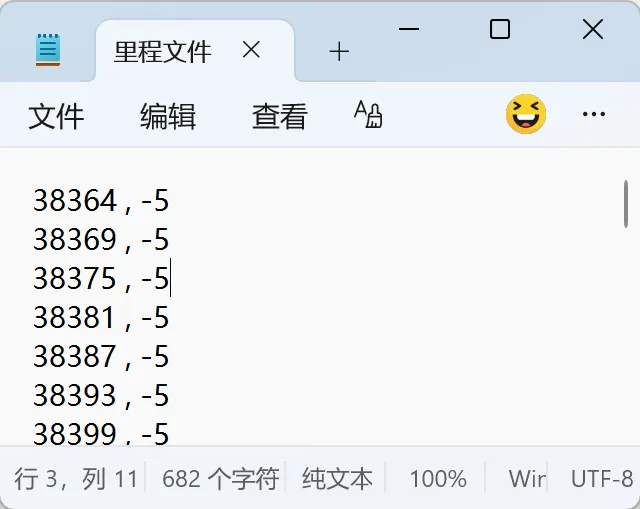

图7：输入里程偏距文件(TXT)

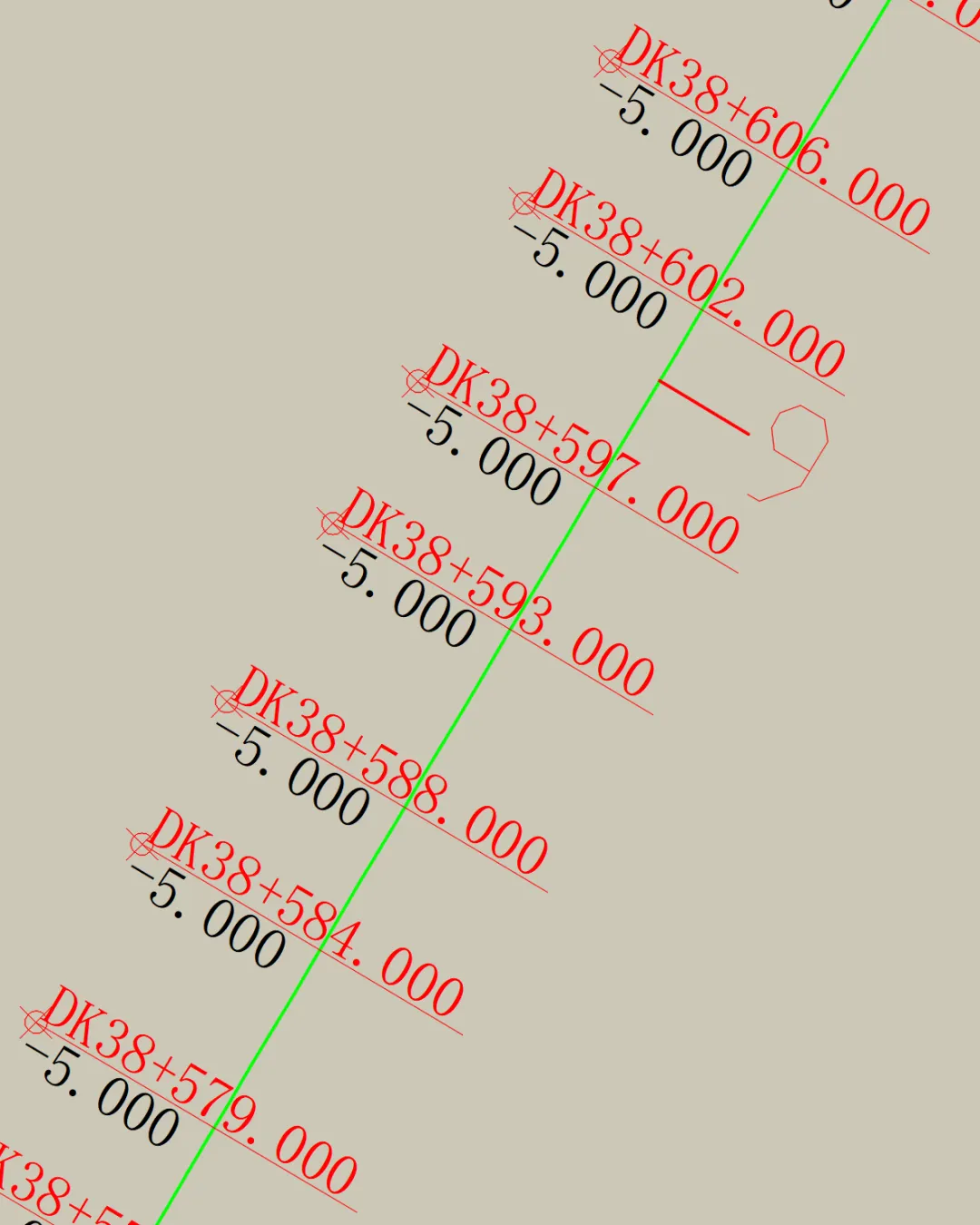

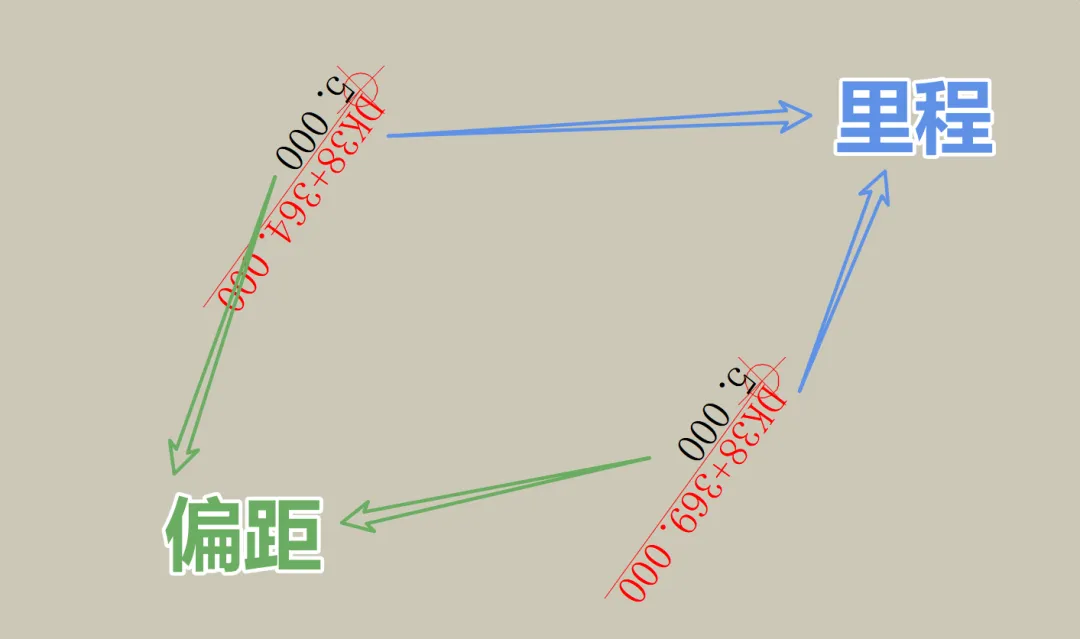

图8：标注示例

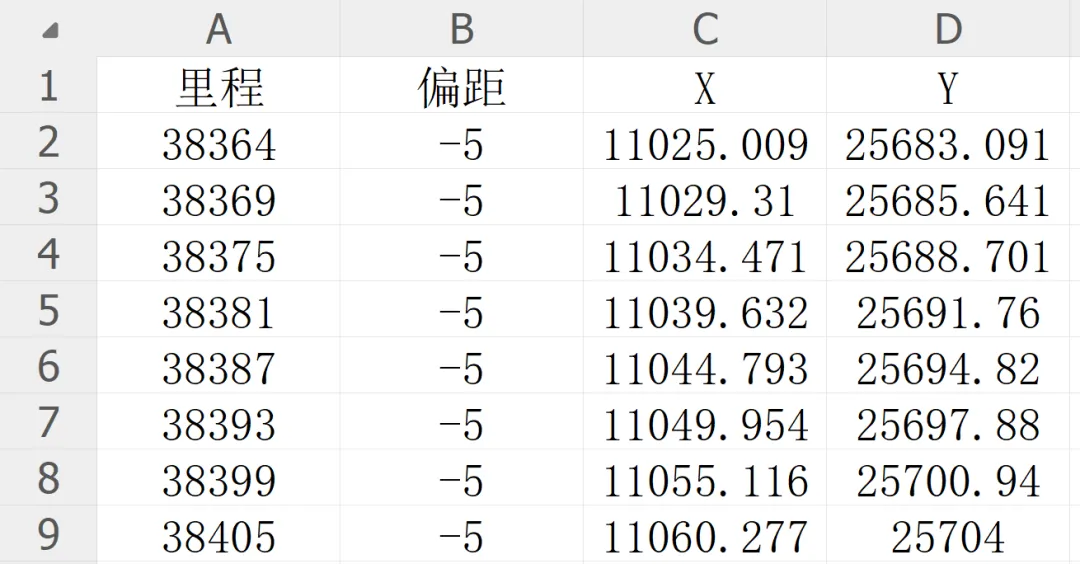

图9：输出“CSV”文件

实时查询预览

1. 输入LCCX_CJP命令；

2. 根据提示选择中线，输入起点里程；

3. 图面实时显示光标处里程和偏距；

4. 鼠标移动预览，左键记录，空格/ESC退出。

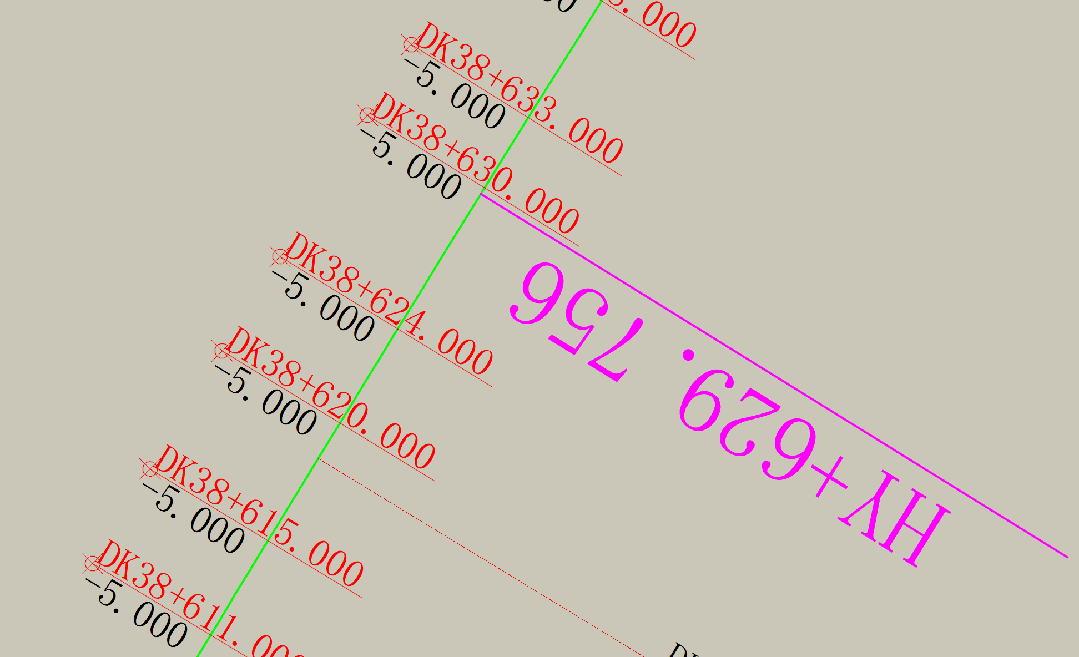

图10：实时查询预览
