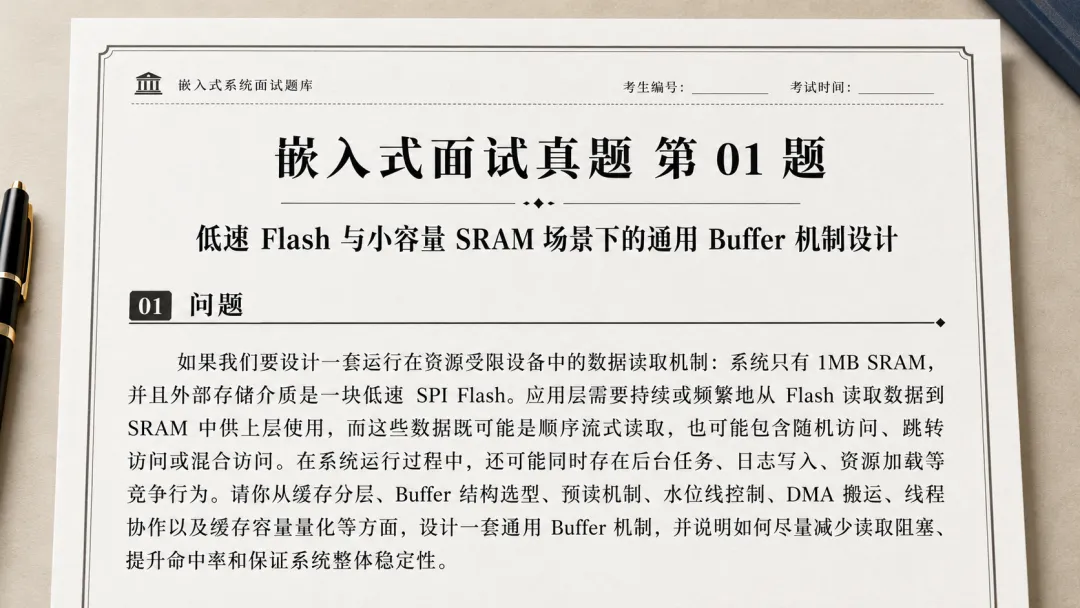

夜雨聆风嵌入式面试真题第 01 题：低速 Flash 与 1MB SRAM 下的通用缓存架构设计
问题
在一款资源受限的嵌入式设备中，系统只有 1MB SRAM 和一块读延迟不稳定的低速 SPI Flash。业务需要从 Flash 中持续或按需读取资源包、配置表、字库、语音片段、模型分块、日志回放数据或其他离线资源，并供应用线程实时或准实时消费。
如果应用线程直接等待 Flash 读取，系统可能因为低速 I/O、随机访问、文件碎片、擦写干扰或后台任务抢占而出现卡顿、超时或数据供应不连续。你会如何设计一套通用 Buffer/Cache 机制，使应用线程尽量读取 SRAM 中已经准备好的数据，而不是直接阻塞等待 Flash？
回答
结论：不要让应用线程直接等待低速 Flash。更合理的设计是在应用和 Flash 之间增加一层 SRAM Cache/Buffer Manager：应用优先读 SRAM 中已经准备好的数据；后台 I/O Worker 根据访问模式、缓存水位和请求压力提前把 Flash 数据搬入 SRAM；缓存层再用 Ring Buffer、Block Cache 或 Segment Cache 组织数据。
这类问题的关键不是“缓存越大越好”，而是把低速存储的长尾延迟、随机访问开销、请求碎片化和后台 I/O 抖动从应用实时路径中隔离出来。Buffer 容量和水位线必须按应用消费速率、Flash 最坏读取延迟、后台 I/O 调度抖动和安全余量量化，而不是按平均读速率拍脑袋。
总体架构
这个架构里，应用看到的是缓存 API，而不是 Flash API。应用线程不直接调用底层 flash_read()，也不把低速 I/O 放进关键路径。Cache/Buffer Manager 负责命中判断、预读窗口、随机块缓存、请求合并、淘汰策略和水位线控制。
机制与 Linux/开源实现的对应关系
| Linux kfifo[1] | |||
| Linux page cache[3] | |||
| readahead(2)[7] | readahead()/posix_fadvise()影响内核预读；自定义缓存可参考 | ||
vm.min_free_kbytes、dirty writeback thresholds | |||
应用线程应该如何读数据
应用线程不建议直接调用底层 Flash 读接口，而应通过缓存层访问数据，例如：
cache_read(handle, offset, buf, len, timeout)
cache_acquire(handle, offset, len, &ptr, &actual_len, timeout)
cache_release(handle, ptr, actual_len)
cache_prefetch(handle, offset, len, priority)cache_read() 适合普通拷贝式读取；cache_acquire() / cache_release() 适合零拷贝或少拷贝读取；cache_prefetch() 用于应用提前告诉缓存层“接下来大概率会读这段数据”。
应用线程遇到缓存不命中时，不应无限期阻塞。应按业务类型选择策略。
Linux 用户态对应的思想是：普通 read() 本身通常会经过 page cache；如果应用知道访问模式，可以通过 posix_fadvise() 提示 POSIX_FADV_SEQUENTIAL、POSIX_FADV_RANDOM、POSIX_FADV_WILLNEED 或 POSIX_FADV_DONTNEED；如果要显式预热某段文件，可以调用 readahead()。这些接口不等价于自己写 Cache Manager，但它们体现了同一个原则：应用声明访问模式，让缓存层提前或减少 I/O。
Buffer 形态如何选
通用 Buffer 不应只用一种结构。应根据访问模式分成三类：顺序数据流使用 Ring Buffer，随机访问资源使用 Block Cache，混合访问使用 Segment Cache。
顺序数据流使用 Ring Buffer
如果访问模式是顺序消费，例如连续资源读取、日志回放、语音资源流、模型分块读取，最适合使用 Ring Buffer。
Ring Buffer 的特点是读写指针单调推进，内存固定，不产生碎片。后台 I/O Worker 负责把后续数据写入 Ring Buffer；应用线程负责从 Ring Buffer 读取并消费。只要底层存储的长期有效吞吐高于应用消费速率，并且 Ring Buffer 能覆盖底层 I/O 最坏延迟，应用就不会频繁卡在 Flash 上。
高吞吐场景下，Ring Buffer 最好支持 claim/finish 语义：
ring_put_claim() -> 取得可写 SRAM 地址
io_read_async() -> I/O 直接写入该地址或写入 staging buffer
ring_put_finish() -> I/O 完成后提交有效长度
ring_get_claim() -> 应用取得可读地址
ring_get_finish() -> 应用消费后释放空间可参考的 Linux/开源实现
1. Linux kfifo[9] kfifo是 Linux 内核通用 FIFO/ring buffer 工具。它提供kfifo_in()、kfifo_out()、kfifo_put()、kfifo_get()等接口。官方文档明确说明，在只有一个并发读者和一个并发写者时，相关宏不需要额外锁；这正好对应“一个预读生产者 + 一个应用消费者”的典型 Ring Buffer 模式。可参考点：• 固定内存 FIFO，不做运行期频繁分配。 • 单生产者/单消费者可以简化锁设计。 • 多生产者或多消费者需要外部锁或带锁变体。 • in/out指针推进与 wrap-around 处理可以作为 Ring Buffer 实现参考。2. io_uring[10] io_uring不是普通数据缓存，但它的提交队列 SQ 和完成队列 CQ 是共享 ring buffer 模型。用户态把 I/O 请求写入 SQ，内核把完成结果写入 CQ。这个机制非常适合作为“请求队列 + 完成队列”的参考。可参考点：• 数据路径与控制路径分离。 • SQ 表示应用提交的 I/O 请求，CQ 表示后台 I/O 完成事件。 • 多个请求可以异步在途，完成顺序不一定等于提交顺序，因此每个请求必须有 user_data或 request id。• 批量提交和批量完成可以减少上下文切换和系统调用成本。
随机访问资源使用 Block Cache
如果访问模式是随机读取，例如字库、图标、配置表、索引、模型权重片段，应使用定长块缓存。
Block Cache 把底层数据按固定粒度切块，例如 512B、1KB、2KB、4KB 或更大的资源块。每个缓存块记录逻辑地址和状态。应用读取某个 offset 时，缓存层先把 offset 映射到 block id，再查块表；命中则直接返回 SRAM 数据，未命中则提交块读取请求。
每个缓存块建议至少记录：
resource id
logical block index
logical offset
valid length
state: EMPTY / LOADING / VALID / DIRTY / ERROR
last access tick or access generation
pin count随机访问缓存通常需要 LRU、clock、2Q 或更简单的近似淘汰策略。对关键块要支持 pin count，避免应用正在使用的块被回收。只读资源可以不考虑 DIRTY；如果缓存层也承接写入，则必须增加 DIRTY 状态、写回策略和掉电一致性设计。
可参考的 Linux/开源实现
1. Linux page cache[11]Linux 文档说明，page cache 是用户和内核与文件系统交互的主要方式，普通 reads、writes 和 mmaps 都会经过 page cache，除非使用类似 O_DIRECT的方式绕过。它本质上就是文件 offset 到内存页/folio 的缓存映射。可参考点：• 文件数据先进入内存缓存，再供读写路径使用。 • 缓存粒度以页/folio 为单位，而不是任意小字节。 • 普通读路径不一定每次都打到底层块设备。 • 在内存压力下，干净页可以回收，脏页要先写回。 2. Linux XArray[12]XArray 是 Linux 内核里的稀疏数组/索引结构，文档说明它像一个很大的指针数组，也能满足 hash 或动态数组的部分需求，并且 page cache 是 XArray 最重要的使用者之一。可参考点： • 用逻辑页号或块号作为索引，查找缓存对象。 • 适合密集或局部密集的整数索引。 • 支持无锁读侧查找思路，即读多写少路径要尽量轻。 • 比链表遍历更适合 Block Cache 的按 offset 查找。 3. dm-cache[13]dm-cache 是 Linux device-mapper 的块缓存 target，用较小较快设备缓存较大较慢设备的数据。文档中它把 origin device 划成固定大小块，并由策略模块决定哪些块 promotion 到 cache device、哪些块 demotion 回 origin device。可参考点： • 固定块大小。 • 缓存数据和元数据分离。 • 缓存策略插件化。 • promotion/demotion 与 Block Cache 的装入/淘汰类似。 4. bcache[14]bcache 是 Linux 块层缓存。文档说明它使用混合 btree/log 跟踪 cached extents，并且会识别大顺序 I/O，默认倾向跳过大顺序流，把缓存资源留给随机 I/O。可参考点： • 缓存不应该机械缓存所有数据。 • 大顺序流可能绕过随机块缓存，避免污染缓存。 • block/extents 的元数据索引和错误处理机制值得参考。 • 顺序 I/O 与随机 I/O 要采用不同策略。
混合访问使用 Segment Cache
如果资源大体顺序读取，但中间偶尔跳转，例如媒体文件、资源包、数据库式索引、模型权重分段加载，可以使用 Segment Cache。它不是单一固定数据结构，而是 Ring/Window + Block Cache 的组合：一部分 SRAM 做顺序预读窗口，另一部分 SRAM 做小型随机块缓存。
典型拆法如下：
Segment Cache 的核心是“不要让顺序流污染随机热点块，也不要让随机块缓存承担连续吞吐”。顺序窗口负责吞吐，Block Cache 负责跳转和热点。
可参考的 Linux/开源实现
1. readahead(2)[15] readahead()会把指定文件区域提前读入 page cache，使后续读取尽量从缓存满足，而不是阻塞在磁盘 I/O 上。它对应 Segment Cache 里的 Sequential Window：提前把将要顺序消费的数据放进内存。2. posix_fadvise(2)[16] posix_fadvise()允许应用声明访问模式。Linux 下POSIX_FADV_SEQUENTIAL会扩大 readahead window，POSIX_FADV_RANDOM会关闭文件 readahead，POSIX_FADV_WILLNEED会发起非阻塞预读，POSIX_FADV_DONTNEED可请求释放不再需要的缓存页。这几个 advice 与 Segment Cache 的策略直接对应：advice 对应策略 POSIX_FADV_SEQUENTIAL顺序窗口扩大，积极预读。 POSIX_FADV_RANDOM不做盲目顺序预读，转向 Block Cache。 POSIX_FADV_WILLNEED提前装入即将访问的 segment。 POSIX_FADV_DONTNEED已消费 segment 降权或释放。 3. bcache[17]bcache 文档明确提到，它会检测顺序 I/O 并跳过缓存，因为大顺序 I/O 通常不值得进入随机缓存。这是 Segment Cache 里“顺序流和随机热点分开处理”的典型参考。
预读线程与应用线程之间的机制
推荐使用“请求队列 + 后台 Worker + 完成事件 + 水位线控制”的模型。
应用线程负责提出需求和消费数据，不直接访问 Flash，不直接操作底层 I/O，不在实时路径里无限等待。后台 Worker 平时可以休眠；被低水位、缓存 miss 或显式预取请求唤醒后，合并相邻请求，转换为对齐读，把数据搬到 SRAM 缓存区或 staging buffer。完成后，Worker 更新缓存块状态并唤醒等待的应用线程。
对应 Linux 机制可以参考 io_uring：应用通过提交队列投递请求，内核异步处理后通过完成队列返回结果。即使不用 io_uring，这种“提交队列/完成队列/请求 id/异步完成”的结构也适合抽象后台预读。
优先级与资源仲裁
预读 Worker 不应简单固定为最低优先级。更合理的策略是动态服务能力或资源仲裁。
Linux 里类似的思想不是“把某个线程提优先级”，而是全局资源管理。例如：
• page allocator 通过 min/low/high watermark 决定是否触发直接回收、唤醒 kswapd 或停止回收。 • dirty writeback 通过 dirty_background_bytes、dirty_bytes等阈值决定后台写回和同步写回压力。• bcache 会根据缓存设备延迟做拥塞控制，延迟过高时降低相关流量。
因此，在本题里，“优先级”不应只理解成线程优先级，而应理解成资源仲裁：谁可以占用 Flash/I/O 通道，谁可以触发预读，谁必须被限流，谁可以插队。
水位线机制
水位线应同时管理可用数据量、空闲空间和请求压力。
水位线不能只按百分比配置，还应按时间配置。比如缓存中还有 64KB 数据并不一定安全；如果应用消费 2MB/s，它只能支撑约 32ms。如果底层存储最坏延迟可能达到 80ms，64KB 就不够。
可参考的 Linux/开源实现
1. Linux physical memory watermarks[18]Linux 的 struct zone里有_watermark。官方文档说明：空闲页低于 min watermark 时可能触发 direct reclaim/compaction；低于 low watermark 时唤醒 kswapd；高于 high watermark 时 kswapd 停止回收。这个机制和缓存水位线非常接近：低水位触发后台补救，高水位停止后台动作，危险水位触发同步或强制动作。2. vm.min_free_kbytes[19] vm.min_free_kbytes用于让 Linux VM 保留最低空闲内存，并据此计算各 lowmem zone 的WMARK_MIN。这对应本题里的“危险水位/最低保底容量”：不是看到缓存快空了才动作，而是必须保留能覆盖最坏延迟的安全垫。3. dirty writeback thresholds[20] dirty_background_bytes表示达到多少脏内存后后台 flusher 开始写回；dirty_bytes表示进程自己开始参与写回的阈值。它对应“高水位/低水位触发后台动作”的另一类例子：阈值不是为了显示百分比，而是为了改变系统行为。
缓存容量如何量化
最小缓存容量应基于最坏情况，而不是平均情况。
R_app = 应用最大连续消费速率，单位 B/s
T_io_tail = 底层 I/O 最坏读取延迟，包括命令、寻址、文件/块映射、等待和搬运
T_sched = 后台 Worker 调度抖动和高优先级任务占用时间
T_jitter = 应用消费抖动、请求合并等待、锁竞争等额外不确定性
T_margin = 安全余量
B_min = 最小可用缓存容量至少满足：
B_min >= R_app * (T_io_tail + T_sched + T_jitter + T_margin)同时还要满足长期吞吐条件：
R_io_effective > R_app_peak_average如果底层 I/O 的长期有效吞吐小于应用平均消费速率，单纯加 Buffer 只能推迟卡顿，不能从根本解决问题。此时应降低应用消费速率、压缩数据、改变资源布局、减少随机访问或换更快的存储。
顺序 Ring Buffer 容量
Ring Buffer 主要覆盖连续消费过程中的 I/O 空窗期。
B_ring_min = R_stream * T_cover
T_cover = T_io_tail + T_sched + T_margin若应用消费速率为 2MB/s，底层最坏读延迟为 80ms，调度抖动 20ms，安全余量 50ms：
B_ring_min = 2MB/s * (80ms + 20ms + 50ms)
= 2MB/s * 150ms
= 300KB这说明 64KB 缓存即使看起来不小，也只能支撑约 32ms 的 2MB/s 连续消费，无法覆盖 80ms 的长尾延迟。
Block Cache 容量
Block Cache 的容量不能只按时间算，还要看工作集大小和命中率。
B_block = N_blocks * block_size
N_blocks >= hot_working_set_blocks + pinned_blocks + miss_inflight_blocks其中：
• hot_working_set_blocks是短时间内会重复访问的热点块数量。• pinned_blocks是应用正在持有、不能淘汰的块数量。• miss_inflight_blocks是同时在途读取的未命中块数量。
如果随机访问没有局部性，Block Cache 命中率会很差。此时应该优化资源布局或建立索引，而不是盲目扩大缓存。
Segment Cache 容量
Segment Cache 需要在顺序窗口和随机块缓存之间分配预算。
B_total_cache = B_seq_window + B_random_cache + B_staging + B_meta
B_seq_window >= R_stream * T_cover
B_random_cache >= hot_random_working_set经验上，应先保证顺序窗口能覆盖最坏延迟，再把剩余空间分给随机块缓存。否则连续流会先卡住；而随机缓存不足通常只是命中率下降，不一定立即造成连续性失败。
Linux 机制里的容量参考
Linux page cache 会根据系统内存压力动态增减，不需要应用显式指定固定大小；但它仍然遵循相同的本质约束：page cache 命中时读路径快，未命中时要等待底层 I/O。readahead() 的作用是提前把文件区域读入 page cache；posix_fadvise() 的作用是告诉内核访问模式，让内核调整 readahead window 或缓存回收倾向。
对于受限 SRAM 的自定义缓存，不能假设系统会自动帮你保留足够 page cache，因此容量必须显式计算。
Flash 读取策略
底层读取应尽量顺序、大块、对齐、可合并。
推荐策略如下：
1. 顺序预读，不要让应用每次读几十字节都打到底层 Flash。 2. 读请求按 Flash 页、逻辑块、资源包块和 I/O 对齐要求对齐。 3. 合并相邻小请求，减少命令开销和片选切换。 4. 资源索引、目录表、偏移表在打开资源时提前加载。 5. 避免在实时读取期间做长时间写入或擦除。 6. 若必须读写共存，建立 I/O Arbiter：实时读优先，非关键写入延迟或降级。 7. 对于只读资源，优先使用连续布局，减少碎片和跨块跳转。
Linux 里的对应机制包括：
• readahead()：提前把后续数据放进 page cache。• POSIX_FADV_SEQUENTIAL：告诉内核顺序访问，扩大 readahead window。• POSIX_FADV_RANDOM：告诉内核随机访问，避免错误的顺序预读。• bcache 的 sequential bypass：大顺序 I/O 不一定值得进入随机缓存。
缓存解决的是底层存储长尾延迟，不是长期带宽不足。因此读块大小和水位线要按最坏读延迟配置，而不是按实验室平均读速率配置。
I/O 搬运与完成路径
I/O 搬运不应被设计成“应用线程同步读到底”。更好的方式是异步提交、后台完成、完成后提交缓存状态。
对应 Linux 实现里，io_uring 的 SQ/CQ ring 是很好的参考：请求与完成解耦，完成事件带结果和 request id；多个请求可以在途，完成顺序不保证等于提交顺序。即使系统没有 io_uring，这个模型仍然适合作为缓存层的内部结构。
最终回答组织方式
回答这类题时，可以按以下顺序展开：
1. 先讲核心原则：应用线程不要直接等 Flash，要读 SRAM 缓存。 2. 再讲分层架构：应用接口、Cache Manager、后台 Worker、底层 I/O。 3. 接着讲 Buffer 选型：顺序流用 Ring Buffer，随机读用 Block Cache，混合读用 Segment Cache。 4. 然后讲线程协作：应用提交请求，Worker 合并请求并异步读取，完成后提交缓存状态。 5. 再讲水位线：高水位停预读，低水位启动预读，危险水位优先补缓存并限制非关键 I/O。 6. 最后讲容量计算：按应用消费速率、底层最坏延迟、调度抖动和安全余量反推缓存容量。
一句话概括：Flash 上的数据只是存储形态，应用真正依赖的是 SRAM 缓存层；缓存层通过 Ring/Block/Segment 三类结构、预读、水位线、异步 I/O 和资源仲裁，把低速 Flash 的不确定性挡在应用实时路径之外。
参考链接
• Linux kfifo API[21] • io_uring Linux manual page[22] • Linux Page Cache documentation[23] • Linux XArray documentation[24] • readahead(2)[25] • posix_fadvise(2)[26] • Linux physical memory watermarks[27] • Linux /proc/sys/vm documentation[28] • dm-cache documentation[29] • bcache documentation[30]
