智能立库的"大脑与神经"——软件系统与集成架构

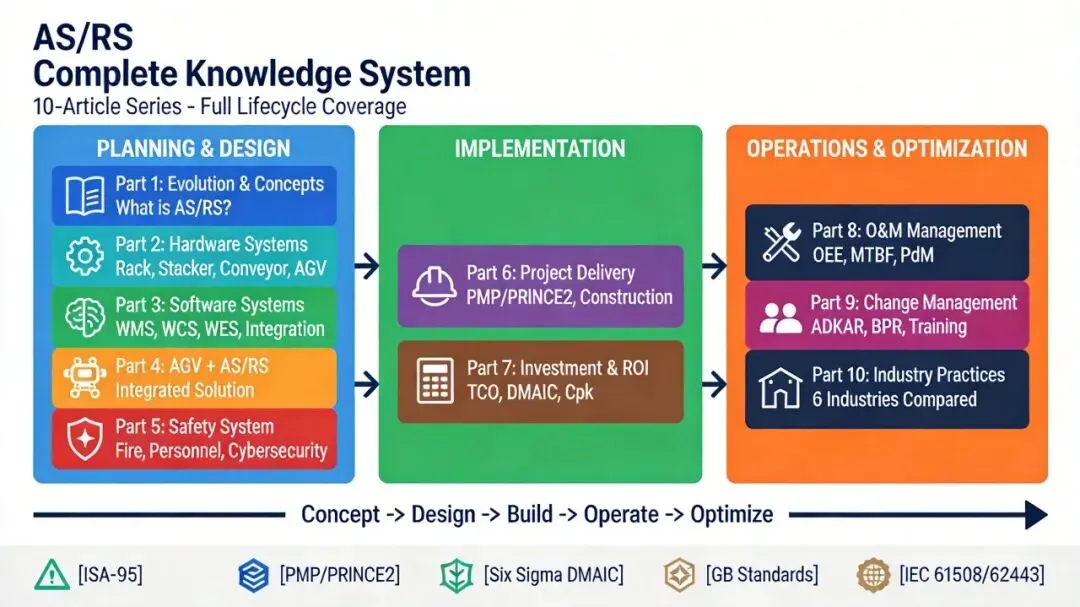

智能立库10篇系列知识体系架构图

开篇：硬件是躯体，软件是灵魂

一座智能立库，堆垛机再快、货架再高、AGV再多，如果没有好的软件系统来指挥，不过是一堆"铁疙瘩"。

在上一篇文章中，我们解剖了智能立库的硬件系统。这一篇，我们来拆解它的软件系统——WMS、WCS、WES，以及它们与ERP、MES之间的集成架构。

在ISA-95标准框架下，智能立库的软件系统横跨Level 3（制造运营管理）和Level 2（过程控制），是连接企业经营决策和物理设备执行的关键桥梁。理解这套软件架构，是做好立库项目规划和系统集成的核心前提。

一、WMS：立库的"管理大脑"

1.1 WMS在立库中的角色

WMS（Warehouse Management System，仓储管理系统）在ISA-95层级中属于Level 3（制造运营管理层）。它是立库的"管理大脑"——负责库存管理、作业策略、资源分配，但不直接控制设备。

1.2 立库WMS的核心功能模块

1.3 上架策略——立库效率的"隐形开关"

上架策略决定了物料放在哪个库位，直接影响后续出库效率。常见的上架策略：

> 实践建议：不要指望用单一策略解决所有问题。成熟WMS支持多策略组合——先按重量分配确保安全，再按ABC分类优化效率，最后按均匀分布平衡负载。策略配置需要根据实际业务持续调优。

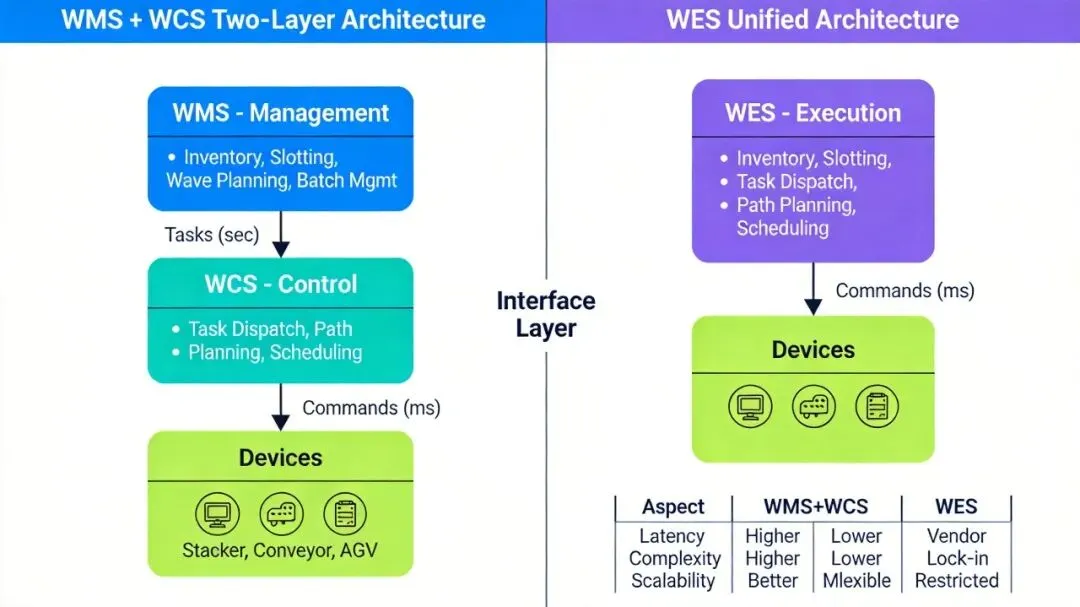

图3-1：WMS+WCS两层架构 vs WES一体架构

二、WCS：立库的"控制小脑"

2.1 WCS在立库中的角色

WCS（Warehouse Control System，仓储控制系统）在ISA-95层级中属于Level 2（过程控制层）。它是立库的"控制小脑"——接收WMS的作业指令，调度堆垛机、输送线、AGV等设备执行。

2.2 WCS的核心功能

2.3 WCS的调度算法

WCS的核心竞争力在于调度算法。一个优秀的调度算法可以在相同硬件条件下提升15%-30%的吞吐量：

> 关键技术点：双指令优化（Double Command）是提升堆垛机效率的核心手段。单指令模式下，堆垛机入库时空载运行、出库时空载返回，50%的行程是浪费的。双指令模式下，堆垛机先送一件货入库，再取一件货出库，一趟行程完成两个任务，效率几乎翻倍。

三、WES：立库的"统一神经系统"（新兴趋势）

3.1 WES是什么？

WES（Warehouse Execution System，仓储执行系统）是近年来兴起的新概念。它把WMS的作业管理和WCS的设备调度合并为一个系统，消除两层系统之间的通信延迟和接口复杂度。

3.2 WMS+WCS vs WES

> 选型建议：如果立库规模大（>5巷道）、需要与ERP/MES深度集成、WMS和WCS分别由不同供应商提供，选择WMS+WCS两层架构更稳妥。如果是中小型立库、追求快速上线、供应商能力全面，选择WES一体架构更高效。

四、系统集成架构

4.1 ISA-95框架下的立库集成

在ISA-95标准框架下，智能立库的系统集成遵循清晰的层级边界：

Level 4: ERP（采购计划、销售订单、库存核算）
  ↕ RESTful API（分钟级同步）
Level 3: WMS（库存管理、作业策略、批次追溯）
  ↕ OPC UA / WebSocket（秒级同步）
Level 2: WCS（设备调度、路径规划、异常处理）
  ↕ Profinet / EtherCAT（毫秒级同步）
Level 1: PLC / 传感器 / RFID（设备控制与感知）
  ↕
Level 0: 堆垛机 / 输送线 / AGV（物理执行）

4.2 核心集成接口

4.3 网络安全要求

根据 GB/T 22239《信息安全技术 网络安全等级保护基本要求》，立库工业控制系统网络需满足：

- 网络隔离：工业控制网与企业管理网之间必须部署工业防火墙，禁止直接路由

- DMZ区：数据交换通过DMZ（隔离区）中转，DMZ内部署数据采集服务器

- 访问控制：所有设备远程访问必须通过VPN+双因素认证

- 审计日志：所有系统操作和接口调用记录完整审计日志，保留期≥6个月

- 安全监测：部署工控安全审计平台，实时检测异常流量和非法操作

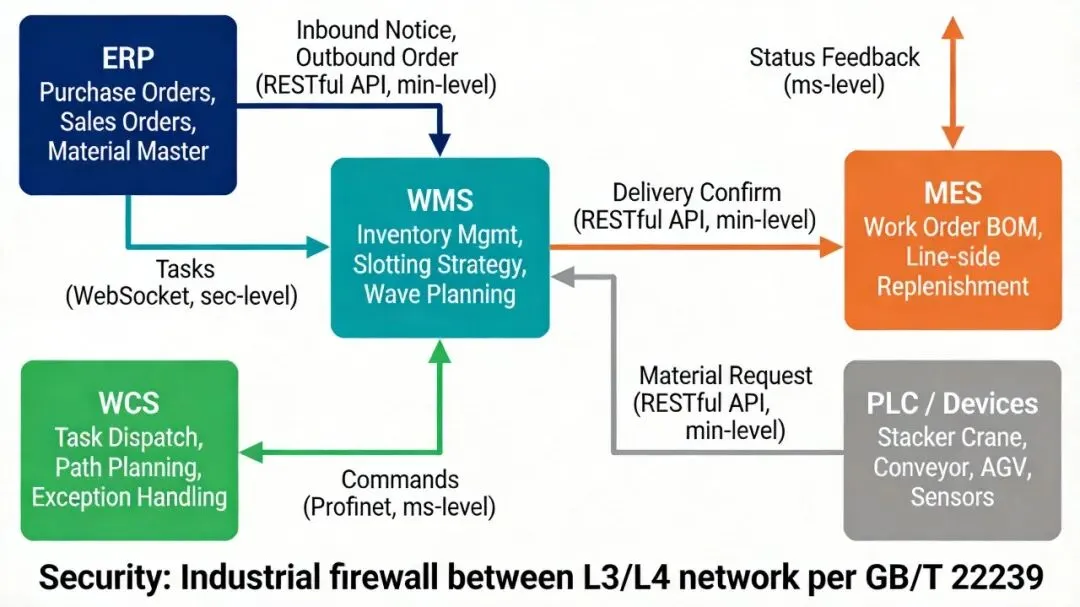

图3-2：立库系统集成数据流

五、数据一致性：系统集成的"生死线"

5.1 数据不一致的三种场景

5.2 数据一致性保障机制

机制一：事务性接口设计

每一次WMS与WCS之间的任务交互采用"请求-确认"模式：

1. WMS下发任务 → WCS回复"已接收"

2. WCS执行完成 → WMS回复"已确认"

3. 如果任一环节超时（如30秒），自动触发重试

4. 重试3次失败后，任务标记为"异常"，触发人工干预

机制二：定期数据校验

每15分钟执行一次全量数据校验：

- WMS库存总量 = WCS当前存货物料总量

- WMS待执行任务数 = WCS任务队列长度

- 差异超过阈值（如0.1%）自动报警

机制三：操作日志链

每一次操作记录完整链路日志：任务ID、时间戳、操作类型、设备ID、库位、物料编码、操作前后状态。日志不可篡改，用于追溯和审计。

六、与MES的深度集成

在制造企业中，立库不仅是仓储设施，更是生产物流的核心节点。WMS与MES的深度集成能实现：

> 关键价值：WMS与MES集成的核心价值在于实现计划→执行→反馈的闭环。MES知道"要什么"，WMS知道"有什么"，WCS知道"怎么做"——三者协同，才能实现从生产计划到物料配送的全自动化。

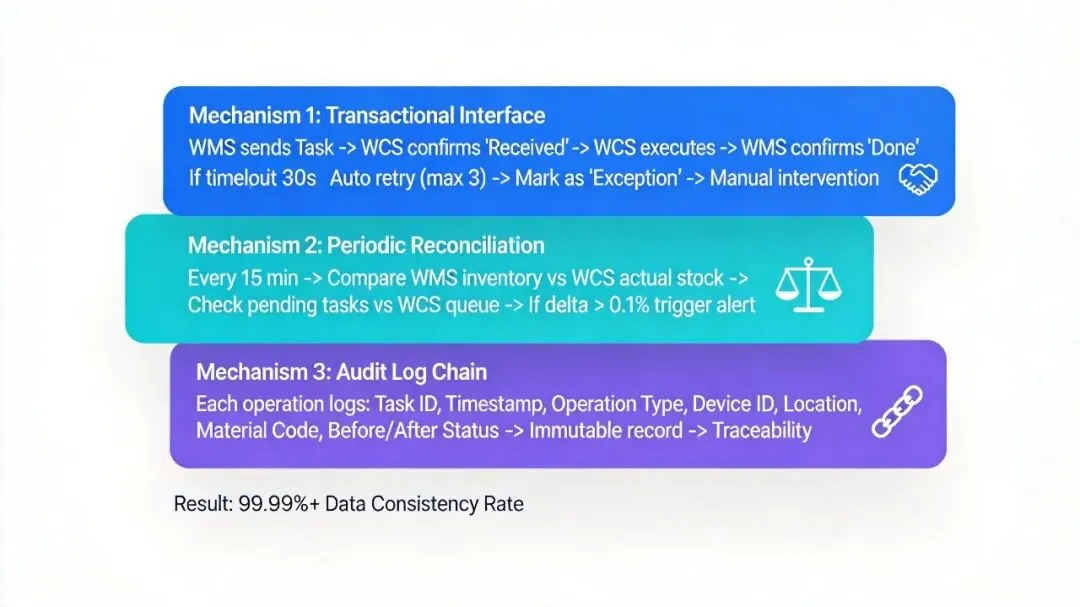

图3-3：数据一致性三大保障机制

七、总结

> 一句话总结：在ISA-95框架下，WMS是Level 3的"管理大脑"（管什么），WCS是Level 2的"控制小脑"（怎么管），两者通过标准接口协作。系统集成的核心挑战不是技术实现，而是数据一致性保障——这是立库项目成败的"生死线"。

行业TOP 5：WMS/WCS软件服务商推荐

> 以下厂商在仓储管理系统（WMS/WCS/WES）领域具有成熟产品和规模化交付案例，排名不分先后。

1. Manhattan Associates（曼哈顿联合）—— 美国

2. SAP EWM（Extended Warehouse Management）—— 德国

3. 富勒科技（FLUX）—— 中国

4. 极智嘉（Geek+）—— 中国

5. 科箭软件—— 中国

> 选型建议：WMS选型的核心不是"功能多少"，而是"匹配度"——已有SAP ERP的企业优先考虑SAP EWM（零接口成本）；跨国企业选Manhattan（全球支持）；中国本土企业选富勒（性价比+本地化）；柔性仓储选极智嘉（AMR一体化）；制造业一体化选科箭（WMS+WCS+TMS）。

---

互动：你们的立库用的是WMS+WCS还是WES？系统集成中遇到过数据不一致的问题吗？欢迎评论区分享。

参考文献

[1] ISA-95: Enterprise-Control System Integration, Part 2: Object Model Attributes. ANSI/ISA-95.00.02-2018.

[2] ISA-95: Enterprise-Control System Integration, Part 3: Activity Models of MOM. ANSI/ISA-95.00.03-2013.

[3] GB/T 22239-2019《信息安全技术 网络安全等级保护基本要求》. 国家标准.

[4] OPC UA Specification, Part 14: PubSub. OPC Foundation, 2022.

[5] ISA-95 B2MML (Business To Manufacturing Markup Language). ISA, 2020.

[6] Bartholdi J J, Hackman S T. Warehouse & Distribution Science[EB/OL]. Georgia Institute of Technology, 2019.

[7] 董千里. 物流工程学[M]. 第3版. 北京: 人民交通出版社, 2019.
