AI 画流程图方案汇总,哪种最好用

公司的报销制度已经写得很清楚：员工提交、主管审批、财务验票、出纳付款。

可真要变成一张流程图，还得打开绘图软件，一个方框一个方框地拖，连箭头，标注“通过”和“驳回”，最后再花时间对齐。

AI 现在已经能帮你画。

这篇梳理四套目前比较成熟的方案：Mermaid、Next AI Draw.io、Draw.io 官方 MCP 和 Excalidraw MCP。

先说结论：如果你是普通职场人，想让 AI 先画、自己再拖拽修改，优先试 Next AI Draw.io；只求最快出图，选 Mermaid；已经在 Claude Code 或 Codex 里工作，再考虑 Draw.io 官方 MCP；想做手绘风分享图，选 Excalidraw MCP。

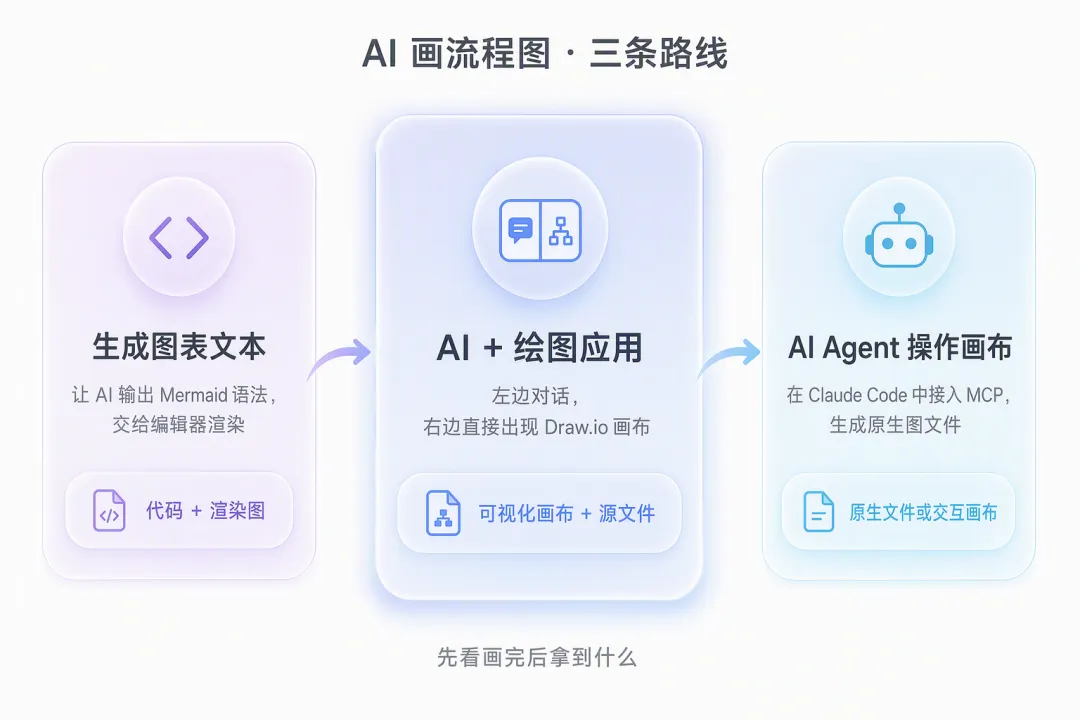

AI 画流程图有三条路

选工具之前，先看它最后交给你什么。

路线	代表方案	最后拿到的内容
AI 生成图表文本	Mermaid	Mermaid 文本和渲染后的图
AI 和绘图应用放在一起	Next AI Draw.io	可视化画布和 Draw.io 源文件
AI Agent 直接操作画布	Draw.io MCP、Excalidraw MCP	原生图文件或可交互画布

只是想往文档里放一张简单流程图，第一条路最省事。

图画完后还要反复调整，或者领导临时要求换一个步骤，后两条路会更顺手。

Mermaid 出图最快

Mermaid^[1] 是目前最主流的文本图表工具之一。截至 2026 年 8 月，它在 GitHub 已有 8.9 万多 Star，支持流程图、时序图、状态图、甘特图、思维导图等二十多种图表。

它的用法很直接：你把流程说给 AI，让它输出 Mermaid 语法，然后把代码粘贴到 Mermaid Live Editor、Markdown 编辑器或支持 Mermaid 的笔记工具中。

例如，先把这段话发给 AI：

请把下面的员工报销规则整理成 Mermaid 流程图。

员工提交报销申请后，由直属主管审批。

审批不通过，退回员工修改。

审批通过，交给财务核验发票。

发票有问题，退回员工补充材料。

核验通过后，由出纳付款，最后完成归档。

全部使用中文。

判断节点使用菱形。

标注“通过”和“不通过”。

主流程使用蓝色，退回路径使用橙色虚线。

AI 生成的代码可以是这样：

flowchart LR

A([开始]) --> B[员工提交报销申请]

B --> C{主管审批是否通过}

C -- 不通过 --> D[员工修改申请]

D -. 重新提交 .-> B

C -- 通过 --> E{财务核验发票是否通过}

E -- 不通过 --> F[员工补充材料]

F -. 重新核验 .-> E

E -- 通过 --> G[核对收款账户]

G --> H[出纳付款]

H --> I[完成归档]

I --> J([结束])

classDef main fill:#E8F1FF,stroke:#3B82F6,color:#1E3A5F,stroke-width:2px;

classDef decision fill:#FFF7D6,stroke:#D6A800,color:#5A4500,stroke-width:2px;

classDef back fill:#FFF0E6,stroke:#F97316,color:#7C2D12,stroke-width:2px;

class A,B,G,H,I,J main;

class C,E decision;

class D,F back;

如果你把流程图放在 GitHub 的 Markdown 文件中，Mermaid 代码块还能直接渲染。用来写项目文档，它确实方便。

它的短板也很明显。

你想把某个方框向右移一点，往往不是拖一下就行，而要改结构或排版参数。流程一旦加入多个判断、回退线和跨部门泳道，画面容易变得拥挤。

所以 Mermaid 适合快速出结构，不是每一张正式汇报图的最终形态。

Next AI Draw.io 更像普通绘图软件

Next AI Draw.io^[3] 把 AI 对话和 Draw.io 画布放在了同一个界面里。截至 2026 年 8 月，它在 GitHub 已有 3.4 万多 Star，提供中文界面，也有 Windows、macOS 和 Linux 桌面版。

你在对话框里描述流程，AI 生成 Draw.io XML，右边的画布会直接显示结果。

画完后，你仍然可以点开一个方框改字，拖动位置，或者调整连线。这点对职场流程图很重要，因为实际交付前几乎一定会有人说：“这里再加一个审批人。”

它还支持上传 PDF、文本文件和现有图片。例如，可以把一份报销制度上传，让 AI 先提取角色、步骤和驳回条件，再生成流程图。项目还提供图表历史，可以恢复修改前的版本。

对普通职场人来说，这条路最接近已经熟悉的办公软件：先让 AI 出初稿，再在可视化画布上改。

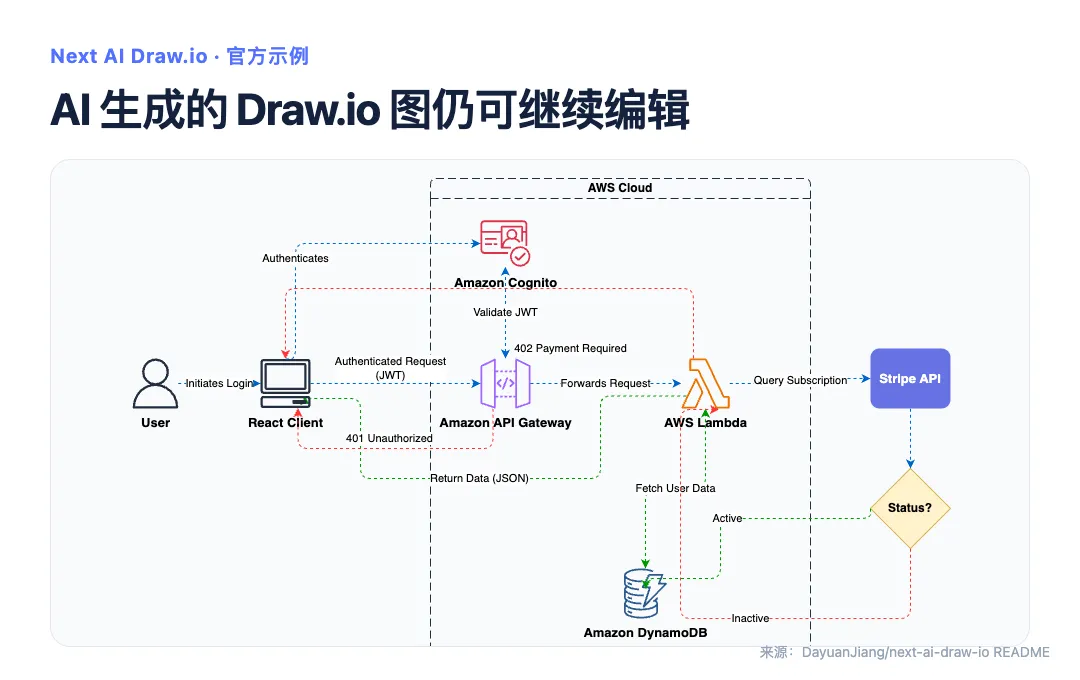

图片来自项目 README，展示 AI 生成的 Draw.io 图。

不过，它有三个使用前要看的问题。

第一，在线演示站的默认模型、免费额度和访问稳定性会变。本次资料核对时，在线演示页面连续两次加载超时。这不代表每个人都无法访问，但你使用前应该先试一次，重度使用则可考虑桌面版或本地部署。

第二，复杂 Draw.io XML 对模型的格式遵循能力有要求。换一个较弱的模型，有可能出现 XML 无法渲染、文字溢出或连线穿过方框。

第三，它是社区开源项目，不是 Draw.io 官方 MCP。这一点很容易被中文教程写错。

Draw.io 官方 MCP 适合 AI Agent 用户

Draw.io 现在有了自己的Draw.io MCP 官方仓库^[4]，由 Draw.io 所在的 jgraph 组织维护。截至 2026 年 8 月，GitHub 已有 5100 多 Star。

MCP，也就是模型上下文协议（Model Context Protocol），在这里可以理解为 AI 和绘图工具之间的连接方式。AI 负责理解你说的流程，Draw.io 负责把图形、连线和文字真正画出来。

官方仓库提供好几种用法。对普通读者最有用的是两种。

一种是 MCP Tool Server：

npx @drawio/mcp

它支持 XML、CSV 和 Mermaid 输入，生成后会在浏览器的 Draw.io 编辑器中打开。

另一种是 Claude Code 或 Codex 插件。

Claude Code 的安装方式：

/plugin marketplace add jgraph/drawio-mcp

/plugin install drawio@drawio

Codex CLI 的安装方式：

codex plugin marketplace add jgraph/drawio-mcp

codex plugin add drawio@drawio

安装后，你可以把业务制度、会议纪要或项目文档交给当前 AI Agent，让它直接生成 .drawio 文件。如果本机已经安装 Draw.io Desktop，还可以导出 PNG、SVG 或 PDF，后续编辑则继续使用 .drawio 源文件。

这里要特别区分两个包名：

包名	维护方	定位
`@drawio/mcp`	jgraph / Draw.io 官方	Draw.io 官方 MCP Tool Server
`@next-ai-drawio/mcp-server`	Next AI Draw.io 社区项目	Next AI Draw.io 的 MCP 服务

两个都能生成 Draw.io 图，但不是同一个项目。

官方方案另一个值得看的地方是数据去向说明。

使用托管 MCP App 时，图的内容会发送到 Draw.io MCP 服务器。使用本地 MCP Tool Server 或 AI Agent 插件时，图文件可以保留在本地。

但图留在本地，不表示整条链路都在本地。如果你用的是托管大模型，提示词里的公司流程和文档内容仍会交给模型提供方处理。上传内部制度、客户信息或尚未公开的项目流程前，需要先确认公司的使用规则。

Excalidraw MCP 适合白板和分享

正式制度文档通常追求方正、对齐和规范。培训、方案讨论和公众号插图，往往更适合轻松一点的手绘白板风。

这就是 Excalidraw MCP^[5] 更合适的场景。

它由 Excalidraw 官方组织维护。截至 2026 年 8 月，GitHub 已有 5100 多 Star。在支持自定义 MCP 的工具中，可以添加官方远程地址：

https://mcp.excalidraw.com

然后把流程描述交给 AI：

请用 Excalidraw 画一张员工报销流程图。

整体使用简洁的手绘白板风。

主流程使用蓝色实线，退回路径使用橙色虚线。

员工、主管、财务和出纳使用不同的浅色背景。

所有文字使用中文，判断节点使用菱形。

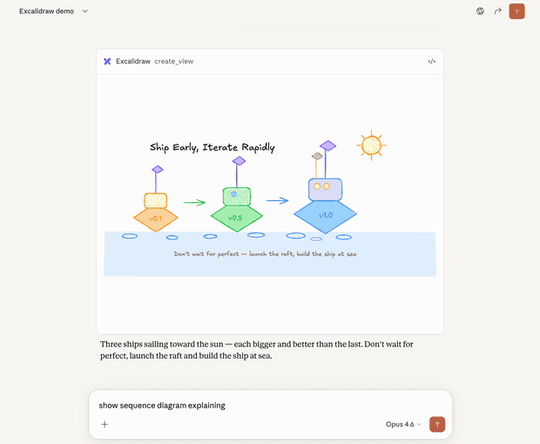

图片来自 Excalidraw MCP 官方仓库，展示图形在对话画布中逐步生成的过程。

Excalidraw MCP 会在交互画布中逐步生成图形，生成后仍可继续编辑。Excalidraw 本身支持 PNG、SVG 和开放的 .excalidraw JSON 格式。

它的优势是风格，并非复杂审批流程的精确排版。图里有很多跨部门连线、泳道和回退路径时，Draw.io 方案通常更稳妥。

最好用取决于画完后怎么交付

按画完后的交付方式选就够了。

你要做的事	优先选择	原因
快速把简单流程放进文档	Mermaid	出图快，代码容易复制和保存
画职场流程，后面还要手动调整	Next AI Draw.io	AI 对话和可视化画布放在一起
已经在 Claude Code 或 Codex 中整理资料	Draw.io 官方 MCP 或插件	直接在现有 AI Agent 中生成 `.drawio` 文件
做培训、白板讨论或分享插图	Excalidraw MCP	手绘风更适合轻松表达

如果只看普通职场人的上手成本，可以先试 Mermaid 和 Next AI Draw.io。

Mermaid 负责最快把逻辑变成图，Next AI Draw.io 负责解决“画完还要改”的问题。等你已经在 Claude Code 或 Codex 里形成稳定工作流，再把 Draw.io 官方 MCP 接进去。

不管选哪个工具，提示词至少要说清五件事：

要画的图表类型，例如流程图或跨部门泳道图。

参与角色，例如员工、主管、财务和出纳。

步骤顺序、判断条件和驳回后回到哪里。

排列方向、颜色和连线样式。

最后需要 PNG、PDF，还是可编辑源文件。

你也可以直接套用这份模板：

请根据下面的资料绘制一张【图表类型】。

参与角色：

【列出所有参与人或部门】

流程步骤：

【按顺序写清每个步骤】

判断和退回规则：

【写清判断条件、通过后去哪里、不通过后回到哪里】

样式要求：

使用中文。

从【左向右 / 上到下】排列。

判断节点使用菱形。

主流程使用蓝色实线，退回路径使用橙色虚线。

文字不得和连线重叠。

交付格式：

【PNG / SVG / PDF / Mermaid / Draw.io / Excalidraw】

资料如下：

【粘贴流程或制度原文】

交付前，最好顺着图走一遍：先从开始走到结束，再分别检查每条驳回线。AI 可以把流程画出来，审批人、判断条件和退回位置仍然要以公司的实际规则为准。

写在最后

AI 现在已经能把文字描述变成可编辑流程图。根据实际场景选择即可。
