2022 学年第一学期九年级期末综合诊断试卷
物理
本试卷分第一部分（选择题）和第二部分（非选择题），共 6页，18小题，满分 90分，诊断
用时 60分钟。
第一部分选择题（共 30分）
一、单项选择题（选出最佳的一个选项，每小题 3分，共 30分）

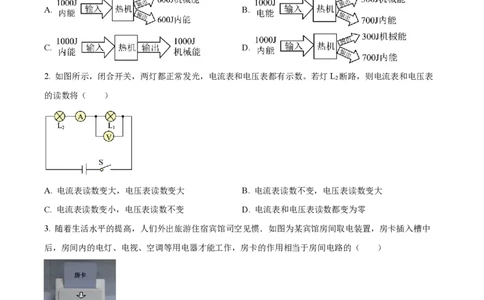

1. 下列选项可能符合汽车等热机能量流向的是（ ）
A. B.
C. D.
2. 如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L 断路，则电流表和电压表
2
的读数将（ ）
A. 电流表读数变大，电压表读数变大 B. 电流表读数不变，电压表读数变大
C. 电流表读数变小，电压表读数不变 D. 电流表和电压表读数都变为零
3. 随着生活水平的提高，人们外出旅游住宿宾馆司空见惯．如图为某宾馆房间取电装置，房卡插入槽中
后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A. 总开关 B. 电源 C. 用电器 D. 电能表
4. 如图所示，小明探究杠杆 平衡条件，挂钩码前，调节杠杆在水平位置平衡，杠杆上每格距离相等，当
A点挂4个钩码时，B点挂3个的钩码时，杠杆处于水平平衡。若杠杆两边同时加一个相同钩码，则杠杆（ ）A. 杠杆仍处于水平平衡状态 B. 杠杆右端下沉
C. 杠杆左端下沉 D. 无法判断杠杆是否处于平衡
5. 汽油机甲的效率比汽油机乙的效率高，这说明（ ）
A. 甲做的有用功多 B. 甲比乙用的汽油少
C. 完全燃烧相等的汽油，其内能转化为有用功的能量甲比乙多 D. 甲比乙做功更快
6. 教室里有2盏电灯，去掉其中任意一盏灯泡，另外一盏电灯仍能继续发光，则这2盏灯（ ）
A. 一定是串联 B. 一定是并联
C. 可能是串联，也可能是并联 D. 无法判断

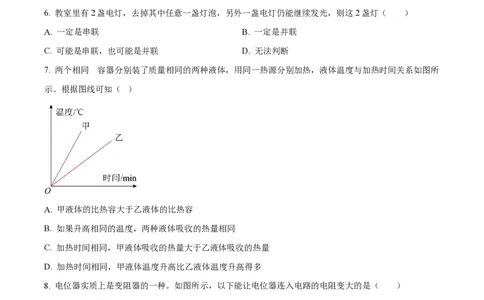

7. 两个相同 容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所
示。根据图线可知（ ）
A. 甲液体的比热容大于乙液体的比热容
B. 如果升高相同的温度，两种液体吸收的热量相同
C. 加热时间相同，甲液体吸收的热量大于乙液体吸收的热量
D. 加热时间相同，甲液体温度升高比乙液体温度升高得多
8. 电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（ ）
A. AB接入电路，顺时针向右滑动触头 B. BC接入电路，顺时针向右滑动触头
的C. AB接入电路，逆时针向左滑动触头 D. AC接入电路，逆时针向左滑动触头
9. 如图表示两电阻R 和R 的I﹣U关系图像。将R 和R 先后以图的甲图和乙图两种方式接在同一恒压电
a b a b
源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（ ）
A. I =I =I =I B. I <I
1 2 3 4 3 4
C. U <U D. U =U =U =U
1 2 1 2 3 4

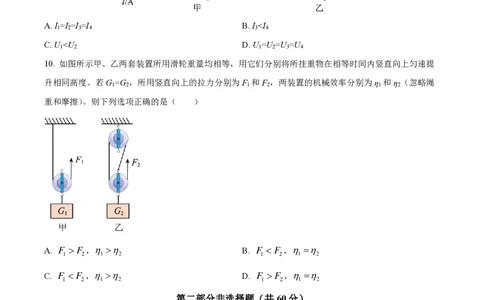

10. 如图所示甲、乙两套装置所用滑轮重量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提
升相同高度。若G =G ，所用竖直向上的拉力分别为F 和F ，两装置的机械效率分别为η 和η （忽略绳
1 2 1 2 1 2
重和摩擦）。则下列选项正确的是（ ）
A. F
1
F
2
，
1 2
B. F
1
F
2
，
1 2
=
C. F F ， D. F F ， =
1 2 1 2 1 2 1 2
第二部分非选择题（共 60分）
二、填空、作图题（每空 1分，每图 3分，共 22分）
11. 小明去超市买水果，老远就闻到榴莲的“香味”。这是因为发生了______现象；小明想用塑料袋装些
榴莲，双手搓开塑料袋时，发现塑料袋总会“粘”在手上，这是因为摩擦后使得手与塑料袋带上了______
（选填“同种”或“异种”）电荷相互吸引。
12. 2021年10月16日，搭载神舟十三号载人飞船 长征二号F运载火箭，在酒泉卫星发射中心发射成
功，三名航天员将在轨驻留六个月。 的（1）火箭发射时选用液态氢作燃料是因为氢具有较大的______（选填“内能”、“比热容”或“热
值”），而且有利于环境保护；
（2）火箭喷气发动机，自带燃料和氧化剂，它工作时不需要空气，可以在大气层外工作。火箭升空时，
燃料燃烧向后高速喷出气体，从而获得前进的动力，此过程把燃料燃烧的内能转化为火箭的______能；
（3）火箭在大气层内高速运动时，会使其头部整流罩与空气剧烈摩擦，整流罩的内能增加，温度升高达
上千摄氏度。这是通过______（选填“做功”或“热传递”）的方式来改变整流罩内能的。

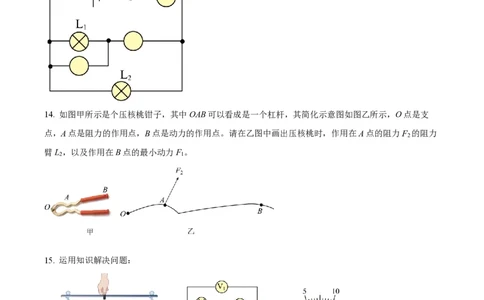

13. 在图中〇里填上适当的电表符号，使之成为正确的电路图。
14. 如图甲所示是个压核桃钳子，其中OAB可以看成是一个杠杆，其简化示意图如图乙所示，O点是支
点，A点是阻力的作用点，B点是动力的作用点。请在乙图中画出压核桃时，作用在A点的阻力F 的阻力
2
臂L ，以及作用在B点的最小动力F 。
2 1
15. 运用知识解决问题：
（1）如图，将与毛皮摩擦过的橡胶棒（带负电）接触验电器A的金属球，验电器A将带___________电
荷，再将A、B两个验电器的金属球用带有绝缘柄的金属棒连接起来时，B验电器的金属箔___________
（选填“会”或“不会”）张开，此时自由电荷产生了定向移动，形成电流，电流的方向是___________
（选填“A到B”或“B到A”）；（2）小新按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表V 和V 的指针位置完全
1 2
一样，如图乙所示，则电压表V 测的是___________两端的电压，电压表V 测的是___________两端的电
1 2
压（以上两空均选填“L ”、“L ”或“电源”）；L 两端的电压为___________V。
1 2 1
16. 某学习小组的同学分别测出导体A、B、C、D在不同电压下对应的电流，作出以电压U为纵坐标、电
流I为横坐标的图像，如图甲所示。
（1）根据公式 R =
U
I
，由图甲可知，当两端电压变化时，导体 A 的电阻___________；导体 D 的电阻
___________；（以上均选填“改变”或“不变”）；导体B的电阻为___________Ω；
（2）由图甲 图像是否能得出“所有导体的电流都与电压成正比”？___________（选填“能”或“不
能”）；
（3）学习小组的同学按图乙所示的电路图连接实物，电源用两节干电池。他们发现，当把5Ω的电阻接入
电路时，闭合开关，电流表的示数为0.36A；当把10Ω的电阻接入电路时，闭合开关，电流表的示数为
0.22A；当把15Ω的电阻接入电路时，闭合开关，电流表的示数为0.16A；以上数据是否符合”电压一定
时，电流与电阻成反比”的规律？___________（选填“是”或“否”）
三、解析题（第 16题 9分、17题 12分、共 21分）
17. 电源电压保持不变，如图所示，当开关S从点2转到1时，电流表和电压表对应的两组数据在如图描
点，由图提供的的信息求：
（1）电源电压；
（2）R 的阻值；
1
（3）R 的阻值。
2
18. 如图所示，搬运工人用滑轮组将重为500N的重物匀速提升2m，所用拉力F为200N。（不计摩擦及绳
的重）求：
（1）拉力F所做的功；
（2）动滑轮的重力；
（3）滑轮组的机械效率。
四、实验探究题（第 18题共 17分）
19. 小明同学学习了电阻的知识后开展对“液体电阻大小与哪些因素有关”的探究，他提出了以下猜想：
A.液体的浓度越大，液体电阻越小；
B.液体的温度越高，液体电阻越大；
小明在实验室中找到的实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，食盐，
将上述器材组装成如图所示的电路，并利用盐水进行实验探究猜想A。请你完成下列问题：
（1）小明在实验中是通过比较___________来比较液体电阻大小，这种实验方法叫___________；
（2）小芳觉得如果盐水的电阻改变不明显，很难从肉眼去判断灯泡亮度的变化，因此她觉得应该在实验
中加入一个___________会更科学准确，请你帮她把电路图画出来___________。（用 来表示
液体电阻）（3）请在下面补充实验步骤，并写出“判断猜想A是否正确的依据”。
①按照电路图组装好实物图，往塑料管中注入 ___________ 温度的低浓度盐水（选填“相同”或“不
同”）， 闭合开关，记录此时电流表示数 I ；
1
②断开开关，往塑料管中加入一定量 食盐，搅拌溶解，增大盐水的浓度，闭合开关，记录此时电流表示
数 I ；
2
③断开开关， ___________ ；
④判断猜想A是否正确的依据：___________ 。
