广州市铁一中学 2021 学年第一学期初三期末物理考试
第Ⅰ部分（共30分）
一、本部分为单项选择题，共10小题，共30分．
1. 如图1，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．小液滴一定带同种电荷
C．小液滴可能不带电
D．涂料小液滴喷向物件是因为分子热运动
图1

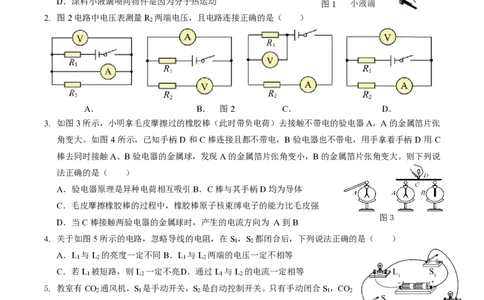

2. 图2电路中电压表测量R 两端电压，且电路连接正确的是（ ）
2
A． B． 图2 C． D．
3. 如图3所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张
角变大。如图 4所示，已知手柄 D 和C 棒连接且都不带电，B 验电器也不带电，用手拿着手柄 D 用C
棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说
法正确的是（ ）
A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
图３
D．当C棒接触两验电器的金属球时，产生的电流方向为 A到B
4. 关于如图5所示的电路，忽略导线的电阻，在S ，S 都闭合后，下列说法正确的是（ ）
1 2
A．L 与L 的亮度一定不同 B．L 与L 两端的电压一定不相等
1 2 1 2
C．若L 被短路，则L 一定不亮 D．通过L 与L 的电流一定相等
1 2 1 2
5. 教室有CO 通风机，S 是手动开关，S 是自动控制开关。只有手动闭合S ，CO
2 1 2 1 2
达到定值时闭合S 电动机才工作，下列图中，哪个电路图是正确的（ ）
2
图
A． B． C． D．
第1页 共17
页6. 关于家庭电路与安全用电，小明的下列说法中正确的是（ ）
Ａ.低于220V的电压都是安全的
B.家庭电路中空气开关跳闸，都是由于电路短路引起的
C.家庭电路中，同时工作的用电器越多，总电阻越大
D.用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
7. 气球被压进相同温度的某种气体松开气孔，球内气体被气球压出球外，气球同时在空气中到处乱撞.在此
过程中（ ）
A.气球的能量在减少 B.气球的动能转化为球内气体的内能
C.气球做的是热运动 D.气体被气球压出后，其分子间距变小

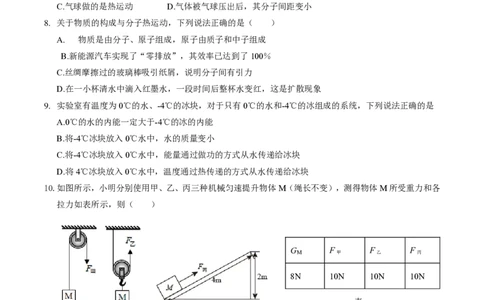

8. 关于物质的构成与分子热运动，下列说法正确的是（ ）
A. 物质是由分子、原子组成，原子由质子和中子组成
B.新能源汽车实现了“零排放”，其效率已达到了100％
C.丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
D.在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象
9. 实验室有温度为0℃的水、-4℃的冰块，对于只有0℃的水和-4℃的冰组成的系统，下列说法正确的是
A.0℃的水的内能一定大于-4℃的冰的内能
B.将-4℃冰块放入0℃水中，水的质量变小
C.将-4℃冰块放入0℃水中，能量通过做功的方式从水传递给冰块
D.将4℃冰块放入0℃水中，温度通过热传递的方式从水传递给冰块
10.如图所示，小明分别使用甲、乙、丙三种机械匀速提升物体M（绳长不变），测得物体M所受重力和各
拉力如表所示，则（ ）
G F F F
M 甲 乙 丙
8N 10N 10N 10N
表一
图7
A．乙、丙的机械效率相等
B．使用图丙斜面可以省力
C．甲、乙的机械效率相等
D．甲、丙的机械效率相等
二部分主观题（共60分）
第2页 共17
页11. 如图8所示，质量忽略不计的AC硬棒能绕O点自由转动，且AB＝BO＝OC.在B点挂一重物甲，用手
给AC硬棒某点施加一个动力F恰好使硬棒在图示位置处于静止状态
（1）请画出给AC硬棒上施加一个最小的力F 的示意图及F 的力臂l .
1 1 1
（2）请画出重物甲对硬棒AC施加的阻力F 的示意图及F 的力臂l
2 2 2
（3）此杠杆是__________杠杆（选填：“省力”、“费力”或“等臂”），依据是__________________________
棉花
图8
图9 图10甲
图10
乙

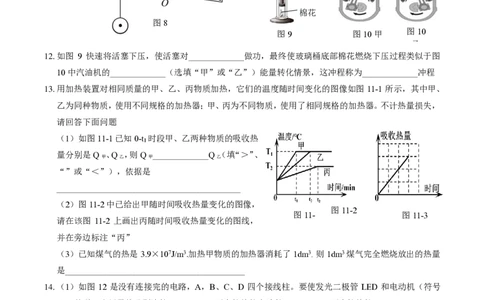

12. 如图 9 快速将活塞下压，使活塞对_____________做功，最终使玻璃桶底部棉花燃烧下压过程类似于图
10中汽油机的_____________（选填“甲”或“乙”）能量转化情景，这冲程称为_____________冲程
13. 用加热装置对相同质量的甲、乙、丙物质加热，它们的温度随时间变化的图像如图 11-1 所示，其中甲、
乙为同种物质，使用不同规格的加热器；甲、丙为不同物质，使用了相同规格的加热器。不计热量损失，
请回答下面问题
（1）如图11-1已知0-t 时段甲、乙两种物质的吸收热
1
量分别是Q 、Q ，则Q _____________Q （填“＞”、
甲 乙 甲 乙
“”或“＜”），依据是
___________________________________________
（2）图11-2中已给出甲随时间吸收热量变化的图像，
图11-2
图11- 图11-3
请在该图 11-2 上画出丙随时间吸收热量变化的图线，
并在旁边标注“丙”
（3）已知煤气的热是 3.9×107J/m3.加热甲物质的加热器消耗了1dm3 则1dm3煤气完全燃烧放出的热量
，
是__________________________________________
14. （1）如图 12 是没有连接完的电路，A，B、C、D 四个接线柱。要使发光二极管 LED 和电动机（符号
○M）并联。应川导线分别连接___________两个接线柱和连接___________两个接线柱
（2）闭合开关后，这个并联电路发光时，LED 主要实现将___________能转化为___________能，小明
尝试将该电路中的电源正负极对换，再次闭合开关后，按照你所学习的知识帮小明判断一下实验现象。
此时LED___________（填“亮”、“不亮”）
（3）已知小电动机正常工作时两端的电压为6V，线圈电阻为 C
0.4Ω，线圈中的电流为1A，正常工作10s，这台电动机消耗的 A D
电能为___________J，该电动机的效率为___________
B
图12
第3页 共17
页15. 图13甲是一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6A 的电流表改装而成），R 是
滑动变阻器，金属杠杆的O点固定不动、其右端是滑动变阻器的滑片，最大值为60Ω。从油量表指针所
指的刻度，就可以知道油箱内油面的高度，恒压电源电压为24V，R 为定值电阻；
0
图13-甲 图13-乙

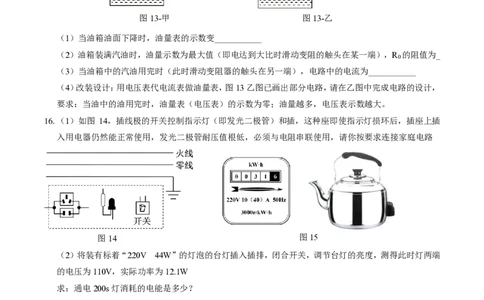

（1）当油箱油面下降时，油量表的示数变___________
（2）油箱装满汽油时，油量示数为最大值（即电达到大比时滑动变阻的触头在某一端），R 的阻值为_
0
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为___________
（4）改装设计：用电压表代电流表做油量表，图13乙图已画出部分电路，请在乙图中完成电路的设计，
要求：当油中的油用完时，油量表（电压表）的示数为零；油量越多，电压表示数越大。
16. （1）如图 14，插线极的开关控制指示灯（即发光二极管）和插，这种座即使指示灯损环后，插座上插
入用电器仍然能正常使用，发光二极管耐压值根低，必须与电阻串联使用，请你按要求连接家庭电路
图14 图15
（2）将装有标着“220V 44W”的灯泡的台灯插入插排，闭合开关，调节台灯的亮度，测得此时灯两端
的电压为110V，实际功率为12.1W
求：通电200s灯消耗的电能是多少？
（2）关闭其他用电器，单独接入一个电热水壶，工作6min，此过程中如图15所示的电能表表盘一共转
了300圈，求电热水壶这段时间内消耗的电能是多少？电热水壶这段时间的电功率是多少？
（3）小明发现当电热水壶很烫时，与其串联的导线温度却低很多，原因是__________________
第4页 共17
页17. 用两节新电池做“测量小灯泡L的电功率”实验（小灯泡额定电压2.5V）.
（1）根据实验目的，连接图16的电路后进行实验.闭合开关，调节滑动变阻器，电流表无示数、电压表
示数接近3V，则电路故障可能是________________________________
图16
图17
数据序号 1 2 3 4 5
电压U/V 2.9 2.5 1.2 0.4
电流I/A 0.29 0.28 0.22 0.1
灯泡亮度 非常明亮 正常发光 暗红 非常微弱 看不到发光
表2
（2）排除电路故障，移动滑动变阻器，电压表、电流表的示数及灯泡亮度如表2.第3次实验的电压表、
电流表示数如图17所示.由图17可知，测得U＝_______V;I=_____A
（3）小灯泡的额定功率是________________
（4）第5次实验看不到小灯泡发光，原因是________________
（5）合理猜想：小灯泡在断电一段时间后，灯丝的电阻值可能是（ ）
A.0Ω B.3Ω C.4Ω D.8.9Ω
18. 小明用图 18 中的简单机械的动滑轮匀速拉动水平地面上的物体 A，他猜想动滑轮拉动的物体越轻，机
械效率越高。请设计实验检验其猜想，并完成部分实验报告的填写
（1）实验目的：
（2）实验步骤（若需要可补充器材、可以画图或文字）：
（3）设计记录数据的表格：
第5页 共17
页广州市铁一中学 2021 学年第一学期初三期末物理考试参考答案
满分90分，考试用时60分钟
班级____________ 姓名____________
第Ⅰ部分（共30分）
一、本部分为单项选择题，共10小题，共30分．
1. 如图1，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．小液滴一定带同种电荷
C．小液滴可能不带电
D．涂料小液滴喷向物件是因为分子热运动
图1
【答案】B
【详解】
同种电荷相互排斥异种电荷相互吸引；可知B正确；液滴不是分子，故D错误
所以选D
2. 图2电路中电压表测量R 两端电压，且电路连接正确的是（ ）
2
A． B． 图2 C． D．
【答案】D【说明：原卷此题无解，这里改了D选项】
【详解】
A．如图：电流表并联在电路中，把R 、电压表短路，故A错误；
2
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R 、R 两电阻串联，电压表测R 两端的电压，故C错误；
1 2 1
D．如图：R 、R 两电阻串联，电压表测R 两端的电压，故D正确。
1 2 2
3. 如图3所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张
角变大。如图 4所示，已知手柄 D 和C 棒连接且都不带电，B 验电器也不带电，用手拿着手柄 D 用 C
棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说
法正确的是（ ）
A．验电器原理是异种电荷相互吸引
第6页 共17
页
图３B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为 A到B
【答案】C
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦过的橡胶棒带负电，故电子是由毛皮转移到橡胶棒，本质是橡胶棒原子核束缚电子的能力比
毛皮强，故C正确；
D．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属
杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相
反，故产生的电流方向为A到B，故D错误。
故选C。
4. 关于如图5所示的电路，忽略导线的电阻，在S ，S 都闭合后，下列说法正确的是（ ）
1 2
图4
A．L 与L 的亮度一定不同 B．L 与L 两端的电压一定不相等
1 2 1 2
C．若L 被短路，则L 一定不亮 D．通过L 与L 的电流一定相等
1 2 1 2
【答案】C
【详解】
如图可知，在S 、S 都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，故有U＝U ＝U ；由于
1 2 1 2
灯泡的规格不知道，其电阻值是未知的，根据欧姆定律可知，通过两个灯泡的电流和亮度无法判定，可能
相等，也可能不相等，故ABD错误，C正确。
5. 教室有CO 通风机，S 是手动开关，S 是自动控制开关。只有手动闭合S ，CO 达到定值时闭合S 电动
2 1 2 1 2 2
机才工作，下列图中，哪个电路图是正确的（ ）
第7页 共17
页A． B． C． D．
【答案】D
【详解】
由题意得，只有手动闭合S ，CO 达到定值时闭合S 电动机才工作，即两开关同时闭合时电动机才工作，
1 2 2
只闭合其中一个开关电动机都不能工作，所以两开关串联后再控制灯泡，由各选项图知，ABC错误，D正
确。故选D。
6. 关于家庭电路与安全用电，小明的下列说法中正确的是（ ）
A.低于220V的电压都是安全的
B.家庭电路中空气开关跳闸，都是由于电路短路引起的
C.家庭电路中，同时工作的用电器越多，总电阻越大
D.用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
【答案】D
【详解】
A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B、空气开关“跳闸”，可能是是电
路中出现了短路，也可能是用电器的总功率过大．故B正确；C、并联电路中，并联电器越多，电阻越
小，总电流越大．故C错误；D、使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可
以判断导线是火线，氖管不发光的是零线．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零
线，氖管都不发光，故D正确．故选D．
7. 气球被压进相同温度的某种气体松开气孔，球内气体被气球压出球外，气球同时在空气中到处乱撞.在此
过程中（ ）
A.气球的能量在减少
B.气球的动能转化为球内气体的内能
C.气球做的是热运动
D.气体被气球压出后，其分子间距变小
【答案】A
A．球内气体被压出的过程中，气球对气体做功，所以其能量减少，故A符合题意；
B．气体被压出时，气球对气体有力的作用，同时气体对气球也有力的作用，所以气球在空中乱窜，气球
第8页 共17
页的动能是气体的内能转化而来的，故B不符合题意；
C．气球所做的运动是肉眼能看到的，不是热运动，而是机械运动，故C不符合题意；
D．气体被压出后，体积变大，所以分子单摆间距变大，故D不符合题意。
故选A。
8. 关于物质的构成与分子热运动，下列说法正确的是（ ）
A.物质是由分子、原子组成，原子由质子和中子组成
B.新能源汽车实现了“零排放”，其效率已达到了100％
C.丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
D.在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象
【答案】D
9. 实验室有温度为 0℃的水、-4℃的冰块，对于只有 0℃的水和-4℃的冰组成的系统，下列说法正确的是
（ ）
A.0℃的水的内能一定大于-4℃的冰的内能
B.将-4℃冰块放入0℃水中，水的质量变小
C.将-4℃冰块放入0℃水中，能量通过做功的方式从水传递给冰块
D.将4℃冰块放入0℃水中，温度通过热传递的方式从水传递给冰块
【答案】B
10.如图所示，小明分别使用甲、乙、丙三种机械匀速提升物体M（绳长不变），测得物体M所受重力和各
拉力如表所示，则（ ）
G F F F
M 甲 乙 丙
8N 10N 10N 10N
表一
图7
A．乙、丙的机械效率相等 B．使用图丙斜面可以省力
C．甲、乙的机械效率相等 D．甲、丙的机械效率相等
【答案】A
【详解】
ACD．甲图的机械效率为
Gh G 8N
= 100%= 100%= 100%=80%
甲 F h F 10N
甲 甲
第9页 共17
页乙图的机械效率为
第10页 共17
页
2
G
F
h
h
1 0 0 %
2
G
F
1 0 0 %
2
8 N
1 0 N
1 0 0 % = 4 0 %
乙
=
乙
=
乙
=
丙图的机械效率为
G
F
h
s
1 0 0 %
8 N
1 0 N
2 m
4 m
1 0 0 % = 4 0 %
丙
=
丙
=
所以
乙
=
丙
＜
甲
故A符合题意，CD不符合题意；
B．因为
F
丙
＞ G
M
所以斜面是费力机械，故B不符合题意。
故选A。
第二部分主观题（共60分）
11. 如图8 所示，质量忽略不计的 AC 硬棒能绕 O 点自由转动，且 AB＝B0＝0C.在 B 点挂一重物甲，用手
给AC硬棒某点施加一个动力F恰好使硬棒在图示位置处于静止状态
图8
（1）请画出给AC硬棒上施加一个最小的力F 的示意图及F 的力臂l .
1 1 1
（2）请画出重物甲对硬棒AC施加的阻力F 的示意图及F 的力臂l
2 2 2
（3）此杠杆是__________杠杆（选填：“省力”、“费力”或“等臂”），依据是
__________________________________________________
【答案】（1）如图；（2）如图； （3）省力；根据杠杆平衡条件可知，动力臂大于阻力臂，动力小于阻力
【详解】画图最小力臂为距离杠杆支点最远点和支点的连线，如图
根据杠杆平衡条件可知，动力臂大于阻力臂，动力小于阻力，因此省力；
12. 如图9快速将活塞下压，使活塞对_____________做功，最终使玻璃桶底部棉花燃烧．下压过程类似于图
10中汽油机的_________（选填“甲”或“乙”）能量转化情景，这冲程称为_____________冲程
棉花
图9 图10甲 图10乙
【答案】空气；甲；做功；
【详解】活塞下压对空气做功，气体内能增大，和汽油机的做功冲程能量转化相同
13. 用加热装置对相同质量的甲、乙、丙物质加热，它们的温度随时间变化的图像如图 11-1 所示，其中甲、
乙为同种物质，使用不同规格的加热器；甲、丙为不同物质，使用了相同规格的加热器。不计热量损失，
请回答下面问题
图11-1 图图1111--22
（1）如图11-1已知0-t 时段甲、乙两种物质的吸收热量分别是Q 、Q ，则Q _____________Q （填
1 甲 乙 甲 乙
第11页 共17
页“＞”、“”或“＜”），依据是____________________________________________________
（2）图11-2中已给出甲随时间吸收热量变化的图像，请在该图11-2上画出丙随时间吸收热量变化的图
线，并在旁边标注“丙”
（3）已知煤气的热是 3.9×107J/m3.加热甲物质的加热器消耗了1dm3 则1dm3煤气完全燃烧放出的热量
，
是______________
【答案】见解析
【详解】（1）＞；根据Q=cm△t，相同时间内，质量相同的物质升温越快，吸热越多
（2）由图11-1可知，甲在相同情况下升温更快，因此甲的比热容更小；如图
（3）1dm3煤气完全燃烧放出的热量是
第12页 共17
页
Q = V q = 1 1 0 − 3 m 3 3 . 9 1 0 7 J / m 3 = 3 . 9 1 0 4 J
14. （1）如图 12 是没有连接完的电路，A，B、C、D 四个接线柱。要使发光二极管 LED 和电动机（符号
○M）并联。应用导线分别连接___________两个接线柱和连接___________两个接线柱
（2）闭合开关后，这个并联电路发光时，LED 主要实现将___________能转化为___________能，小明
尝试将该电路中的电源正负极对换，再次闭合开关后，按照你所学习的知识帮小明判断一下实验现象。
此时LED___________（填“亮”、“不亮”）
（3）已知小电动机正常工作时两端的电压为6V，线圈电阻为0.4Ω，线圈中的电流为1A，正常工作10s，
这台电动机消耗的电能为___________J，该电动机的效率为___________
【答案】（1）AC；BD；（2）电；光；不亮；（3）60；93%
【详解】（1）AC；BD；（2）根据LED的基本特点可知，LED主要实现将电能转化为光能，且单向导
电，因此电源正负极对换之后，LED 不亮；（3）消耗电能 W=UIt=6V×1A×10s=60J；产生的热量为
Q=I2Rt=（1A）2×0.4Ω×10s=4J；因此效率为 =
W
W
机 =
6 0 J
6
−
0 J
4 J
1 0 0 % 9 3 %
C
A D
B
图12
15. 图13甲是一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6A 的电流表改装而成），R 是
滑动变阻器，金属杠杆的O点固定不动、其右端是滑动变阻器的滑片，最大值为60Ω。从油量表指针所指的刻度，就可以知道油箱内油面的高度，恒压电源电压为24V，R 为定值电阻；
0
图13-甲 图13-乙
（1）当油箱油面下降时，油量表的示数变___________
（2）油箱装满汽油时，油量示数为最大值（即电达到大比时滑动变阻的触头在某一端），R 的阻值为
0
___________
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为___________
（4）改装设计：用电压表代电流表做油量表，图13乙图已画出部分电路，请在乙图中完成电路的设计，
要求：当油中的油用完时，油量表（电压表）的示数为零；油量越多，电压表示数越大。
【答案】（1）小；（2）40Ω；（3）0.24A；（4）如图
【详解】
(1)整个电路由定值电阻和滑动变阻器串联组成，通过浮标的变化改变滑动变阻器的阻值，从而改变电流表
的读数。油面下降时，R变大，电流表示数变小；
(2)油箱装满汽油，油面最高时浮标也最高，根据杠杆平衡，此时指针最低，滑动触头只在最低的位置，也
就是最下端，此时滑动变阻器的阻值等于0，整个电路就只有定值电阻工作，此时电流最大等于0.6A．根
据串联电路欧姆定律得，定值电阻
U 24V
R = = =40Ω
0 I 0.6A
(3)油箱里面的油料用完时，液面最低，浮标最低，根据杠杆平衡，此时滑动变阻器的滑动触头指在最上
端，也就是此时接入电路的滑动变阻器阻值最大。串联电路电阻等于各电阻之和。因此
R =R+R =60Ω+40Ω=100Ω
总 0
第13页 共17
页此时，电路中的总电流
第14页 共17
页
I
总
=
U
R
总
=
2 4
1 0 0
V
Ω
= 0 .2 4 A
(4)电压表换掉电流表，首先电压表要并联在电路中。
其次，油箱中油料用完时，液面最低，浮标最低，绕支点转动的结果是滑动变阻器的滑动触头指向最上
端，滑动变阻器的阻值最小等于0，根据串联电路电压比等于电阻比，滑动变阻器此时应该分电最少也等
于0。正好符合要求，油量表等于0。因此电压表改测滑动变阻器电压。如图：
16. （1）如图 14，插线极的开关控制指示灯（即发光二极管）和插，这种座即使指示灯损环后，插座上插
入用电器仍然能正常使用，发光二极管耐压值根低，必须与电阻串联使用，请你按要求连接家庭电路
图14 图15
（2）将装有标着“220V 44W”的灯泡的台灯插入插排，闭合开关，调节台灯的亮度，测得此时灯两端
的电压为110V，实际功率为12.1W。
求：通电200s灯消耗的电能是多少？
（3）关闭其他用电器，单独接入一个电热水壶，工作6min，此过程中如图15所示的电能表表盘一共转
了300圈，求电热水壶这段时间内消耗的电能是多少？电热水壶这段时间的电功率是多少？
（4）小明发现当电热水壶很烫时，与其串联的导线温度却低很多，原因是__________________
【答案】（1）如图 （2）2420J；（3）3.6×105J；1000W；（4）导线的电阻小
【详解】（1）如图
（2）通电200s灯消耗的电能是
W=Pt=12.1W×200s=2420J
（3）电热水壶这段时间内消耗的电能是
第15页 共17
页
W
1
= nN =
3 0 0
3
0
0
r /
0
k
r
W h
= 0 .1 k W h = 3 . 6 1 0 5 J
电热水壶这段时间的电功率是
P
1
=
W
t
1 =
3 . 6
6
1
6
0
0
5
s
J
= 1 0 0 0 W
（4）由焦耳定律可知，串联在一起的电学元件，电阻小的发热量少；
17. 用两节新电池做“测量小灯泡L的电功率”实验（小灯泡额定电压2.5V）.
（1）根据实验目的，连接图16的电路后进行实验.闭合开关，调节滑动变阻器，电流表无示数、电压表
示数接近3V，则电路故障可能是________________________________
图16
图17
数据序号 1 2 3 4 5
电压U/V 2.9 2.5 1.2 0.4
电流I/A 0.29 0.28 0.22 0.1
灯泡亮度 非常明亮 正常发光 暗红 非常微弱 看不到发光
表2
（2）排除电路故障，移动滑动变阻器，电压表、电流表的示数及灯泡亮度如表2.第3次实验的电压表、
电流表示数如图17所示.由图17可知，测得U＝_______V;I=_____A
（3）小灯泡的额定功率是________________
（4）第5次实验看不到小灯泡发光，原因是________________
（5）合理猜想：小灯泡在断电一段时间后，灯丝的电阻值可能是（ ）
A.0Ω B.3Ω C.4Ω D.8.9Ω
【答案】见解析 见解析【详解】
（1）灯泡断路会导致电压表串联进电路，电流表无示数；
（2）电压表、电流表小量程的分度值分别为0.1V、0.02A，示数分别为1.8V和0.26A；
（3）灯在额定电压下的功率为额定功率，由表中数据，灯的额定功率 P=UI=2.5V×0.28A=0.7W
（4）根据电压情况可知，实际通过灯泡电流远小于灯泡的额定电流，导致灯泡的实际功率过小，因此看
不到灯泡发光；
（5）根据欧姆定律可知第5次实验得到灯泡的电阻R=U/I=4Ω；电阻大小与导体的长度、横截面积、材
料及温度有关。小灯泡在断电一段时间后，在以上因素中，只有温度降低了，而其它因素没有改变，故
电阻应减小，所以选B
18. 小明用图 18 中的简单机械的动滑轮匀速拉动水平地面上的物体 A，他猜想动滑轮拉动的物体越轻，机
械效率越高。请设计实验检验其猜想，并完成部分实验报告的填写
（1）实验目的：
（2）实验步骤（若需要可补充器材、可以画图或文字）：
（3）设计记录数据的表格：
【答案】见解析 见解析
【详解】
(1)[1]验证动滑轮拉动的物体越轻，机械效率越高。
(2)[2]要求出动滑轮的机械效率，需要测出的物理量为：滑动摩擦力f，拉力F；
实验步骤：①用测力计水平匀速拉动物体A在水平路面上运动一段距离s，测得滑动摩擦力f等于拉力为
F 。②改用动滑轮拉动物体A在同一路面匀速移动距离s，拉力为F 。③在物体A上方增加重物，重复
1 2
①②两次（以上）。④比较物体的重力及动滑轮机械效率，检验猜想是否正确。
（3）表格如下
实验次数 拉力F/N 物体重力G/N 滑动摩擦力f/N 机械效率η
1
2
3
第16页 共17
页第17页 共17
页
