2023 学年第一学期期末诊断性调研九年级物理学科
本调研卷共 10页，18 小题，满分 90分，建议完成时间：60分钟。
注意事项：
1. 答卷前，考生务必将自己的姓名、考生号、试室号和座位号填写在答题卡上。
2. 用2B 铅笔将考生号、座位号等填涂在答题卡相应位置上。 作答选择题时，选出每小题答
案后，用 2B 铅笔将答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，
再选涂其他答案。 答案不能答在试卷上。
3. 非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相
应位置上，作图可用 2B 铅笔；如需改动，先划掉原来的答案，然后再写上新答案；不准使用
铅笔（作图除外）、涂改液和涂改带。 不按以上要求作答无效。
4. 考生必须保证答题卡的整洁。 考试结束后，将试卷和答题卡一并交回。
一、选择题：本题共 10小题，第小题 3分，共 30分，在每小题给出的四个选项中，只有一
项最符合题目要求。

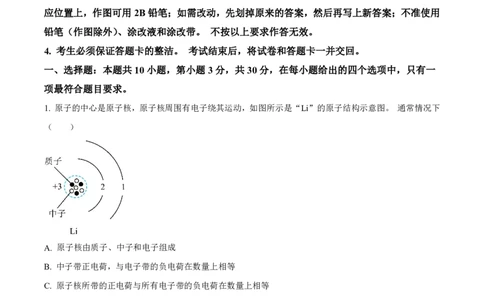

1. 原子的中心是原子核，原子核周围有电子绕其运动，如图所示是“Li”的原子结构示意图。 通常情况下
（ ）
A. 原子核由质子、中子和电子组成
B. 中子带正电荷，与电子带的负电荷在数量上相等
C. 原子核所带的正电荷与所有电子带的负电荷在数量上相等
D. 原子核、原子、电子、质子四个粒子，空间尺度最大的是原子核
2. 以下说法正确的是（ ）
A. 同一物体吸收热量，物体的温度一定会上升
B. 某晶体在凝固过程中，它的温度不变，内能减小
C. 甲物体传递了热量给乙物体，说明甲比乙的内能大
D. 高温甲物体与低温乙物体发生热传递时，传递的是温度
3. 下列热机冲程示意图中（火花塞产生电火花未画出），利用机械能转化为内能的冲程是（ ）
第1页/共9页
学科网（北京）股份有限公司A. B.
C. D.

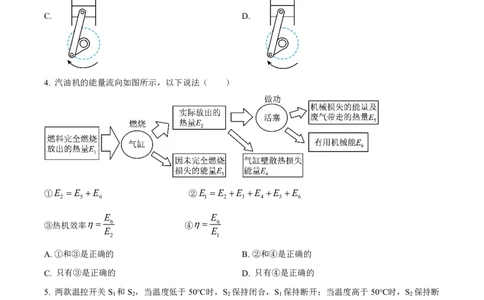

4. 汽油机的能量流向如图所示，以下说法（ ）
①E E E ②E E E E E E
2 5 6 1 2 3 4 5 6
E E
③热机效率 6 ④ 6
E E
2 1
A.①和③是正确的 B.②和④是正确的
C. 只有③是正确的 D. 只有④是正确的
5. 两款温控开关S 和S ，当温度低于50℃时，S 保持闭合，S 保持断开；当温度高于50℃时，S 保持断
1 2 2 1 2
开，S 保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高
1
于50℃时不工作。下列电路中符合用电安全要求且能实验该保温水壶功能的是（ ）
A. B.
第2页/共9页
学科网（北京）股份有限公司C. D.
6. 小羽按图连接电路，电源电压恒为4.0V，接通电路后，电流表有示数。当向右移动滑动变阻器滑片时，
电压表示数保持4.0V不变，检查发现只有滑动变阻器接线出错。滑动变阻器的连入电路的示意图中，符合
题意是（ ）
A. B.
C. D.
7. 如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。 再用
一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（ ）
第3页/共9页
学科网（北京）股份有限公司A. 甲在与毛皮摩擦过程中得到了电子
B 由图可以判断：气球一定带正电
.
C. 由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电
D 图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移
.
8. 如图所示，小慧分别使用甲、乙两种机械匀速直线提升物体，且物体上升的高度h相同，其中M物体受
到的重力是10N，N物体受到的重力是5N。测得拉力如表所示。根据上述信息，以下说法正确的是（ ）
F F
甲 乙
5.
8N
5N
A. 使用甲、乙提升物体时一定省力
B. 甲与乙的绳子自由端移动的距离相等
C. 使用乙提升物体既可以省力，也可以省功
D. 由于不知道h的大小，无法计算甲、乙的机械效率
9. 如图所示，吊机将重为5000N的物体从水平地面M处竖直匀速提升40s到达N处，途经点O，然后水平
匀速运送到P处，最后竖直放至楼顶Q处。物体从P到Q路程随时间变化的图像如图所示，用时40s。以
下说法正确的是（ ）
第4页/共9页
学科网（北京）股份有限公司A.PQ段，物体所受的重力每秒做功625J
B.ON段与PQ段，物体运动的速度相等
C.MO段与NP段，吊机对物体的拉力做的功相等
D. 因不知MN段的距离，无法计算吊机对物体的拉力在该段所做的功
10. 如图所示，小健往甲、乙两个杯子中倒入等质量的热水，同时开始计时，测得水温随时间变化的图象如
图所示。可推测（ ）
A. 乙杯中的热水先降至60℃
B. 甲杯中的水在0～10min放出的热量比乙杯的多
C. 两杯水的质量及初温相同，降温速度不同是因为两杯水的比热容不同
D. 由上述实验可得结论：两杯热水降温快慢不同唯一的原因是两个杯子的材料不同
二、非选择题：本部分共 8题，共 60分，按题目要求作答。
11. 古代挑夫搬运货物的情景如图甲所示，简化成图乙中杠杆AB，移动货物，可使点C在AB间移动，杆
水平静止，忽略杆重。
（1）挑夫1对杆的支持力为F ，绳子对杆的拉力为F ，方向均在竖直方向，F 的方向与支点O如图乙所
1 2 1
示。 请在图乙中画出F 的示意图及F 的力臂l ；（ ）
2 2 2
（2）图乙中，杆保持水平静止，要使挑夫1对杆竖直向上的支持力变小，以下方法一定可行的有___________。
A． 其他条件不变，只减小货物的重量
B． 其他条件不变，只把货物向B端移动
C． 其他条件不变，只有挑夫1靠近货物
D． 其他条件不变，只把货物移到AB的正中间位置
第5页/共9页
学科网（北京）股份有限公司12. 液体置于恒温封闭环境中，质量保持不变。 测得该液体的温度随时间变化如图所示。
（1）根据图所示，关于该液体的分子运动，小羽认为分子的运动随温度下降变缓慢，在0℃时分子会停止
运动；小慧认为分子的运动随时间越来越剧烈。 你认为___________（选填以下对应的字母）；
A． 小羽的看法是正确的
B． 小慧的看法是正确的
C． 小羽、小慧的看法都是错误的
（2）该液体所在环境的温度___________（选填以下对应的字母）。
A． 一定小于1.6℃ B． 可能等于1.6℃
C． 一定大于20℃ D． 可能等于20℃
13. 发光二极管，简称LED，具有单向导电性。 它的两根引脚中较长的为正极，较短的为负极。 当电流
由正极经过LED流向负极时，LED发光，表明它处于导通状态。
（1）LED是由___________材料制成（选填以下对应的字母）；
A． 导体 B． 半导体 C． 绝缘体
（2）按图所示的电路图，请在图中用笔画线表示导线来连接实物图；（ ）
（3）小羽按图所示电路图把LED和一个小灯泡L正确连接电路，闭合开关S，LED发光，L不发光。 小
羽认为出现上述现象的原因是L断路了。 该说法是否正确？___________（选填“正确”或“不正确”），
请写出判断依据：___________。
14. 电烤箱在额定电压下工作，它的功率从大到小有高、中、低三个档位。图为电烤箱的简易电路图，R 、
1
第6页/共9页
学科网（北京）股份有限公司R 为发热电阻，且R ＜R ，则：
2 1 2
（1）三个开关都闭合时，流过R 的电流___________流过R 的电流（选填“大于”或“等于”或“小于”）；
1 2
（2）电烤箱在低档位工作时，应闭合的开关是___________。
15. 如图所示，小羽正确连接电路，其中电阻R=10Ω，闭合开关S，L发光，电流表A 和A 正常工作，两
1 2
个电流表的指针均指在同一个位置，如图所示。
（1）小羽通过分析，得出电流表A 的示数为_______A；
1
（2）求此时小灯泡的实际功率。 （ ）
16. 如图所示，两个相同的透明容器密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
两个密闭容器中各有一段电阻丝，用导线连接，再将导线a和b接入电路进行实验。
（1）在“探究电流通过导体时产生热量与电阻的关系”的实验中，如图甲所示，则R 和R 的大小
1 2
___________（选填“相等”或“不相等”）；
（2）在“探究电流通过导体时产生热量与电流的关系”的实验中，如图乙所示，则R ___________，
3
R ___________（选填以下对应的字母）。
5
A．一定等于R B．一定小于R C．可能等于R
4 4 4
第7页/共9页
学科网（北京）股份有限公司D．可能小于R E. 可能大于R
4 4
17. 某课外活动小组设计一个打捞沉船的模拟装置，用物体代替沉船。如图所示，使物体从M位置匀速直
线上升到N位置，MN的高度h=10m，物体受到的重力G=3100N，受到的浮力F 1000N，作用在绳子
浮
a的拉力为F ，作用在绳子b的拉力F 1400N，每个滑轮的重力G 600N（整个过程不考虑风浪、
1 2 轮
水流等因素的影响），则
（1）F 的大小是___________N；
1
（2）绳子a对物体的拉力做的功是___________J；
（3）图中的滑轮组的机械效率是___________。
18. 某一燃气表的外面能看到小玻璃窗里有带数码的滚轮，每个滚轮上一圈依次标有数字“0，1，2，···，9”。
表盘显示的读数，小数点前有五位数字，后有三位数字。 用气时数字轮从最右一位开始转动，标有的数字
从“0”开始依次向上滚动，同时带动它左边的数字轮转动，当数字轮完成转动一整圈，回到“0”时，左边的数
字轮滚动一个数字（如“0”变为“1”，“1”变为“2”，···“9”变为“0”）。 这是一种十进位的计数
装置，叫“滚轮计数器”，如图所示。
小健家使用的是天然气热水器，该热水器的铭牌标明了它的热效率，表示该热水器工作时，天然气完
全燃烧所消耗的化学能，有多大比例转化为水的内能。 小健尝试估测该热水器的热效率，以核对铭牌上的
数值是否准确。 他只用热水器输出的热水注入一容器，热水的质量达到40kg时停止注水。 已知当时自来
水的温度是25℃，热水器输出热水的温度为45℃，此过程，共消耗了0.14m3的天然气。
（1）写出图所示的燃气表的读数为______m3；
（2）请通过计算估测该热水器的热效率。 （ ）（天然气的热值为3.2107J/m3，水的比热容为
4.2103J/ kg°C ）
第8页/共9页
学科网（北京）股份有限公司第9页/共9页
学科网（北京）股份有限公司
