2018 年岳阳市初中学业水平考试试卷物理
一、选择题
1.下列数据符合实际的是
的
A. 某中学生 身高是1.65m
B. 某中学生跑1000m用时4s
C. 岳阳的年平均气温为36℃
D. 我国家庭电路电压为380V
2.如图所示的光现象中，由于光的反射形成的是
A. B. C. D.
3.下列关于声现象说法正确的是
A. 吉它发出的琴声来自琴弦的振动
B. 声音只在空气中传播
C. 岳阳开展的“禁炮”行动，是从传播过程中控制噪声
D. 汽车的“倒车雷达”是利用次声波测距
4.对下列生活现象解释正确的是
A. 水坝上窄下宽——液体的压强随深度增加而减小
B. 伞被“吸”变形——流速大的地方压强大
C. 纸片“托住”满水杯——水有粘性
D. 木块漂浮——漂浮时F =G
浮
5.如图所示，在水平桌面上，用弹簧测力计拉着木块匀速前进则
A. 木块受到的重力与木块对桌面的压力是一对平衡力
B. 水平桌面越粗糙，测力计示数越大C. 木块相对弹簧测力计是运动的
D. 测力计对木块施力，木块对测力计没有力的作用
6.2018年5月21日，我国“鹊桥”号卫星由长征火箭发射升空，将搭建地月信息联通之桥，下列说法正确
的是
A. 火箭升空时没有惯性
B. 卫星进入轨道后靠电磁波与地面联系
C. 火箭加速上升，其动能保持不变
D. 火箭发动机采用热值小的燃料
7.端午节吃粽子是我国的传统习俗．对“煮粽子”的情景分析正确的是
A. 粽子温度升高，是通过做功的方式来增大内能
B. 锅边沿冒出的大量“白气”是水蒸气
C. “粽子飘香”说明分子在不停息地做无规则运动
D. 水温升高，水的比热容变大
8.关于能源和能量的说法正确的是
A. 煤和石油都是不可再生能源
B. 汽车可以从排放的尾气中吸收能量，不消耗新的能源，返回原地
C. 达·芬奇设想永动机是可以制成的
D. 目前核电站是利用核聚变来发电的
9.设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位
需要护理．下列电路设计最合理的是（ ）
A. B. C.
D.10.能说明发电机的原理的是
A. B. C. D.
11.下列符号安全用电要求的是
的
A. 用湿布清洁 正在工作 灯具
B. 发生触电，立即切断电源
C. 三脚插头最长的脚折弯后，插在两孔插座上使用
D. 使用验电笔，手不要接触笔尾金属体
12.如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有
“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的 规格为“20Ω1A”．闭合开关，在保证电路
安全的情况下，移动滑片P的过程中
A. 电流表的示数最大为0.6A
B. 灯泡消耗的最小功率为0.12W
C. 电路消耗的最大电功率为2.7W
D. 滑动变阻器接入电路的最小电阻为4Ω．
二、填空题
13.用不计绳重和摩擦的滑轮组把重为720N的货物匀速提高10m，所做的总功为12000J，此时滑轮组的机
械效率为_______；用该滑轮组提升更重的物体，机械效率会_______（选填“变小”、“不变”或“变大”）．
14.如图质地均匀的长方体重7N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为
__Pa；竖直切除该物体右边的阴影部分，剩余部分对桌面的压强会_____（选填“变小”、“不变”或
“变大”）．
15.标有“6 V 3 W”字样的小灯泡，它的电流—电压图象如图所示，则它正常工作10 s消耗的电能是
____J；将它与一个10 Ω的定值电阻串联在8 V的电路中，则电路消耗的总功率为____W.16.在“走进西藏”活动中，小明对藏民用面积很大凹面镜制成的太阳灶烧水（如图甲）很好奇．于是他利
用不锈钢汤勺的内表面当作凹面镜，将平行的光正对“凹面镜”照射，光路如图乙．
（1）使用太阳灶烧水，水壶应放在________（选填“a”、“b”或“c”）点．
（2）小明还观察到收集微弱电视信号的“卫星锅”（如图丙）也有类似结构，你认为“卫星锅”的凹形
锅应选用对电视信号有很强_______（选填“反射”、或“吸收”）性能的材料．
三、作图题
17.请画出入射光线通过凸透镜的折射后的出射光线．
18.请用力的示意图表示悬浮在水中的物体受到的浮力．
四、实验探究题
19.探究“沸腾的规律”实验中，每隔半分钟记录一次水的温度，实验数据如下表．
（1）实验表明，水的沸点为_________℃；水在沸腾过程中，温度________；
（2）在标准大气压下，酒精的沸点为78.5℃，利用沸腾知识，要从甘蔗酒中分离出酒精，加热甘蔗酒时控制的适宜温度可为________(只填序号)．
A．60℃ B．80℃ C．100℃
20.用天平和量筒测量某品牌牛奶的密度．
（1）天平放在水平台上，将游码移到零刻度线处，指针位置如图甲，应向_____________（选填“左”或
“右”）调节平衡螺母，直至横梁平衡；
（2）往烧杯中倒入适量牛奶，测得烧杯和牛奶的总质量为106g；
的
（3）将烧杯中部分牛奶倒入量筒，如图乙，再测出烧杯和剩余牛奶 质量，如图丙；
（4）算出牛奶的密度为_________________g/cm3；
（5）若操作第（3）时，不慎将少量牛奶附着在量筒内壁上，测得的牛奶密度将会_________________
（选填“偏小”、“不变”或“偏大”）；
（6）两个相同的杯子分别装满水和牛奶，总质量较大的是装__________的杯子．(ρ =1g/cm3)
水
21.用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器规格为“50Ω 2A”．
（1）请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压___________；
（2）滑片P移至阻值最大处，将5Ω电阻接入电路，闭合开关，移动滑片P发现，电压表有示数，电流表
始终无示数，其原因可能是__________（只填序号）
A．R短路 B．R断路 C．滑动变阻器短路
（3）故障排除后，移动滑片P使电压表的示数如图乙所示，记下电压表的示数：
为
（4）将5Ω电阻换成10Ω电阻， 保持电压表示数不变，滑片P应向________（选填“A”或“B”）端移动；
（5）若每次实验均选用单个定值电阻连入电路，实验室有“15Ω，20Ω，30Ω，35Ω，50Ω”5个电阻，你认
为能供继续实验的电阻最多还有认为表中有______个；
（6）利用可选电阻继续实验，并得到结论：电压一定时，导体中的电流与导体的电阻成________比．
五、综合应用题22.“沙场点兵，扬我军威”，2017年8月1日，习近平总书记在朱日和军事基地乘坐检阅车对三军将士进
行检阅．某检阅车质量为2400kg，在600s内沿水平方向匀速前进了3000m，牵引力为2000N．求：
的
（1）检阅车 重力；
（2）检阅车的速度；
（3）检阅车的功率．
23.图甲是某家用电熨斗．电路原理如图乙，R、R 为发热体，R 的阻值为110Ω，通过S、S 实现温度控
1 2 1 1 2
制．电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W．
（1）只闭合S，求通过R 的电流；
1 1
（2）只闭合S，求R 在60s内产生的热量；
2 2
（3）为适应更多衣料，小明对电路做了改造（如图丙）．当电熨斗控制开关S、S 处于原低温工作状态
1 2
不变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化．求滑动变阻器最大阻值至少
为多少？2018 年岳阳市初中学业水平考试试卷物理
一、选择题
1.下列数据符合实际的是
A. 某中学生的身高是1.65m
B. 某中学生跑1000m用时4s
C. 岳阳的年平均气温为36℃
D. 我国家庭电路电压为380V
【答案】A
【解析】
【详解】中学生的身高大约在1.60m，故A符合实际；中学生跑1000m大约用时4min，故B错误；岳阳的
年平均气温在20℃左右，故C错误；我国家庭电路电压为220V，故D错误，故选A．
【点睛】本题考查的是对生活中常见物理量的估测，需要结合对生活的了解和对物理单位的认识，找出符
合实际的选项．

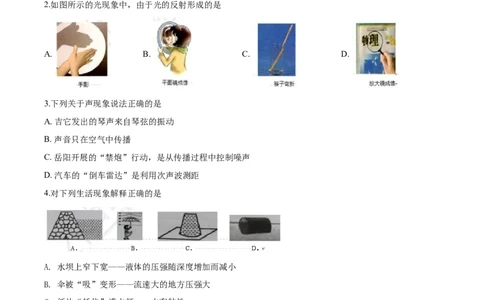

2.如图所示的光现象中，由于光的反射形成的是
A. B. C. D.
【答案】B
【解析】
【详解】手影是影子，是由光沿直线传播形成的，在光沿直线传播时，被物体挡住后，在物体后面呈现出
的阴影区域，故A不符合题意；平面镜成像，是由于光的反射形成的，故B符合题意；筷子变弯，是因为
水中的筷子反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看
时，看到的是筷子的虚像，其比实际位置偏高，所以感觉折断了，故 C不符合题意；放大镜是凸透镜，对
光线有会聚作用，能使光线折射，故D不符合题意，故选B．
【点睛】本题考查的是对光的折射、反射、光的直线传播的理解，考查理论联系实际的能力，要求在学习
过程中要善于利用所学知识解释有关现象．
3.下列关于声现象说法正确的是A. 吉它发出的琴声来自琴弦的振动
B. 声音只在空气中传播
C. 岳阳开展的“禁炮”行动，是从传播过程中控制噪声
D. 汽车的“倒车雷达”是利用次声波测距
【答案】A
【解析】
【详解】A.声音是由物体的振动产生的，所以琴声是吉它弦的振动产生的，故A符合题意；
B．声音的传播需要介质，声音可以在固体、液体、气体中传播，声音在真空不能传播，故B不符合题意；
C．岳阳开展“禁炮”行动，是从声源处减弱噪声，故C不符合题意；
D．倒车雷达是利用超声波传递信息的，故D不符合题意．
【点睛】本题考查的是声音的产生及传播、噪声的控制，超声波的应用等知识点，是基础知识，难度不大．
4.对下列生活现象解释正确的是
A. 水坝上窄下宽——液体的压强随深度增加而减小
B. 伞被“吸”变形——流速大的地方压强大
.
C 纸片“托住”满水杯——水有粘性
D. 木块漂浮——漂浮时F =G
浮
【答案】D
【解析】
【详解】因为液体压强随深度的增加而增大，所以拦河大坝做成上窄下宽，故A错误；流体压强与流速的
关系：流速越大，压强越小；“伞被“吸”变形”实验说明伞上方的空气流速大，压强较小；伞下方的空气
流速小，压强大，所以伞面受到一个向上的压强差，故B错误；由图知道，纸片之所以不会落下，是因为
大气对纸片有向上的压强，且大于水对纸片产生向下的压强，即说明大气压是存在，故 C错误；由物体的
漂浮条件知道，当木块漂浮静止时，受到的浮力等于其重力，故D正确，故选D．
【点睛】本题是一道力学综合题，考查了压力作用效果的影响因素、液体内部压强的特点、减小压强的方
法，涉及知识点多、但都属于基础知识考查，难度不大．
5.如图所示，在水平桌面上，用弹簧测力计拉着木块匀速前进则
A. 木块受到的重力与木块对桌面的压力是一对平衡力B. 水平桌面越粗糙，测力计示数越大
C. 木块相对弹簧测力计是运动的
D. 测力计对木块施力，木块对测力计没有力的作用
【答案】B
【解析】
【详解】物体做匀速直线运动时，受力平衡，水平方向上受拉力与摩擦力是一对平衡力，竖直方向上受重
力和和支持力是一对平衡力，由于受到的重力与木块对桌面的压力没有作用在同一个物体上，不是一对平
衡力，故A错误；影响摩擦力大小的因素有两个：压力大小，和接触面粗糙程度，在压力不变时，水平桌
面越粗糙，滑动摩擦力越大，即测力计的示数越大，故B正确；木块相对弹簧测力计没有发生位置的变化，
所以是静止的，故C错误；测力计对木块施力，由于物体间力的作用是相互的，木块对测力计也有力的作
用，故D错误，故选B．
【点睛】本题考查的是平衡力的判断、影响摩擦力大小的因素、力的相互性，属于基础知识考查．
6.2018年5月21日，我国“鹊桥”号卫星由长征火箭发射升空，将搭建地月信息联通之桥，下列说法正确
的是
A. 火箭升空时没有惯性
B. 卫星进入轨道后靠电磁波与地面联系
C. 火箭加速上升，其动能保持不变
D. 火箭发动机采用热值小的燃料
【答案】B
【解析】
【详解】惯性是物质的一种属性，所有的物体都有惯性，故A错误；卫星是通过接收与发射电磁波与地面
互相传递信息的，故B正确；动能大小的影响因素是：质量、速度．质量越大，速度越大，动能越大；火
箭加速上升，质量不变，速度增大，所以动能增大，故C错误；热值是燃料的一种特性，单位质量的某种
燃料完全燃烧放出的热量叫做这种燃料的热值，；火箭发动机的质量尽量要小，所以应采用热值大的燃料，
故D错误，故选B．
【点睛】本题考查的是与火箭升空有关的物理知识，以及电磁波的传播，体现了物理和生活、生产的联系．
7.端午节吃粽子是我国的传统习俗．对“煮粽子”的情景分析正确的是
A. 粽子温度升高，是通过做功的方式来增大内能
B. 锅边沿冒出的大量“白气”是水蒸气
C. “粽子飘香”说明分子在不停息地做无规则运动
D. 水温升高，水的比热容变大
【答案】C【解析】
【详解】A．改变物体内能的方式有两种，即做功和热传递；煮粽子时，粽子从水中吸收热量温度升高，
这是通过热传递改变物体的内能，故A错误；
B．锅边沿冒出的大量“白气”是水蒸气遇到冷的空气，液化形成的小水珠，故B错误；
C． “粽子飘香”是扩散现象，说明分子在永不停息的做无规则运动，故C正确；
的
D．比热容是物质 一种特性，它不仅与物质的种类有关，还与物质的状态有关，与温度无关，所以当水
温升高后，水的比热容不变，故D错误．
【点睛】本题考查的是改变内能的方法、液化现象、分子运动以及比热容的特性，属于综合性题目，但难
度不大．
8.关于能源和能量的说法正确的是
A. 煤和石油都是不可再生能源
B. 汽车可以从排放的尾气中吸收能量，不消耗新的能源，返回原地
C. 达·芬奇设想永动机是可以制成的
D. 目前核电站是利用核聚变来发电的
【答案】A
【解析】
【详解】A．由于煤和石油都是化石能源，不能源源不断从自然界获得，所以是不可再生能源，故A正确；
B．虽然自然界中的能量是守恒的，但能量的转化是具有方向性的，所以汽车不能从排放的尾气中吸收能
量，故B错误；
C．自然界中不可能存在永动机，因为由于摩擦力的存在，将有一部分能量以热量的形式散失掉，如果不
补充能量，则机器不能永远运动，故C错误；
D．核能发电是利用铀原子核裂变时放出的核能来发电，故D错误。
故选A。

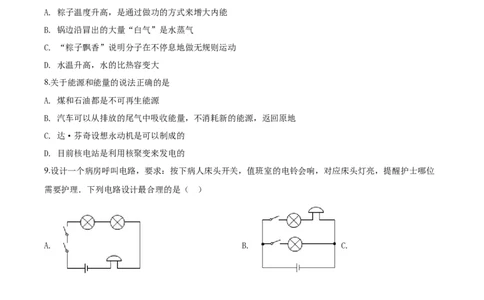

9.设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位
需要护理．下列电路设计最合理的是（ ）
A. B. C.D.
【答案】D
【解析】
【详解】根据题意知道，当按下病人床头开关，对应的指示灯亮，说明各病床的灯互不影响，即对应病床
的灯应是并联在电路中的；而开关要控制指示灯，所以各开关和被控制的指示灯是串联；由于按下开关后，
指示灯亮的同时，电铃也响，所以需要一个电铃，且电铃应串联在干路中，故D正确。
故选D。
【点睛】本题考查的是电路的设计，解题的关键是根据题意判断出灯泡和电铃的连接方式和由开关的作用
判断其位置。
10.能说明发电机的原理的是
A. B. C. D.
【答案】C
【解析】
的
【详解】A．A图中磁铁吸引小磁针，说明 是磁极间的相互作用规律，故A不符合题意；
B．在B图中有电源，说明的是通电导线在磁场中受力的作用，是电动机的原理，故B不符合题意；
C．在C图装置中，说明只要导体棒ab做切割磁感线运动，在电路中就会产生电流，即发生电磁感应现象，
所以是发电机的原理，故C符合题意；
D．D图演示的是小磁针发生偏转，探究的是电流的磁效应，故D不符合题意。
故选C。
11.下列符号安全用电要求的是
A. 用湿布清洁 正在工作的灯具
B. 发生触电，立即切断电源
C. 三脚插头最长的脚折弯后，插在两孔插座上使用
D. 使用验电笔，手不要接触笔尾金属体
【答案】B【解析】
【详解】湿物体是导体，用湿抹布擦带电的用电器时，接触带电体容易发生触电事故，故A错误；发现有
人触电时，应立即切断电源再施救，故B正确；电风扇三脚插头最长脚折弯后，插在两空插座上使用，则
没有了接地功能，若用电器外壳带电，会危及人身安全，故C错误；使用测电笔时，手不能接触笔尖的金
属体，但必须要接触笔尾的金属体，故D错误，故选B．
【点睛】本题考查的是家庭电路中的一些安全用电的常识，这些知识对我们的生活同样具有很强的现实意
义，需要我们应该熟知，并在生活中严格遵守．

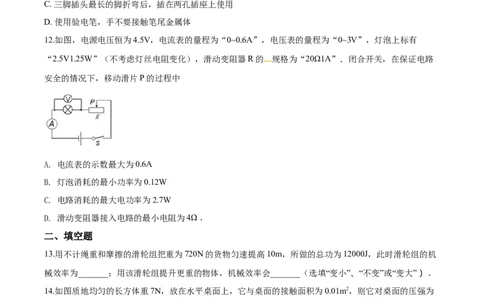

12.如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有
“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的 规格为“20Ω1A”．闭合开关，在保证电路
安全的情况下，移动滑片P的过程中
A. 电流表的示数最大为0.6A
B. 灯泡消耗的最小功率为0.12W
C. 电路消耗的最大电功率为2.7W
D. 滑动变阻器接入电路的最小电阻为4Ω．
【答案】D
【解析】
【详解】A．由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电
流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：
I =P /U =1.25W2.5V=0.5A，
L L L
即电路的最大电流是0.5A，故A错误；
C．因为串联电路中各处的电流相等，当电路中的最大电流I =0.5A，此时滑动变阻器接入电路中的电阻
大
最小，电路消耗的总功率最大，且电路消耗的最大总功率是：
P =UI =4.5V×0.5A=2.25W，
大 大
故C错误；
D．由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：
R =U /I =2.5V/0.5A=5Ω，
L L L
R =（U-U ）/I =（4.5V-2.5V）/0.5A=4Ω，
总 L 大
故D正确；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中
总电阻等于各分电阻之和，所以，电路的最小电流：
I =U/（R +R ）=4.5V/（5Ω+20Ω）=0.18A，
小 L 大
则灯泡消耗的最小功率：
P =I 2 R =（0.18A）2 ×5Ω=0.162W，
L小 小 L
故B错误．
【点睛】本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是正确的判断电路中
的最大电流和最小电流．
二、填空题
13.用不计绳重和摩擦的滑轮组把重为720N的货物匀速提高10m，所做的总功为12000J，此时滑轮组的机
械效率为_______；用该滑轮组提升更重的物体，机械效率会_______（选填“变小”、“不变”或“变大”）．
【答案】 (1). 60% (2). 变大
【解析】
【详解】用不计绳重和摩擦的滑轮组把重为720N的货物匀速提高10m，做的有用功为：
；
此时滑轮组的机械效率为：
；
用该滑轮组提升更重的物体时，有用功增加，而动滑轮的重不变，即额外功不变，根据
知，机械效率会变大．
14.如图质地均匀的长方体重7N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为
__Pa；竖直切除该物体右边的阴影部分，剩余部分对桌面的压强会_____（选填“变小”、“不变”或
“变大”）．
【答案】 (1). 700 (2). 减小．
【解析】
【详解】根据题意知道，长方体对桌面的压力是：F=G=7N；与桌面的接触面积是：S=0.01m2所以，长方体对桌面的压强是：p=F/S=7N/0.01m2=700Pa；由图知道，若沿竖直方向切去后，压力减小，而受力面积
减小的程度更大一些，由p=F/S知道，剩余部分对桌面的压强会变小．
【点睛】本题考查的是固体压强的计算及大小分析，解决此题的关键是利用好公式p=F/S．
15.标有“6 V 3 W”字样的小灯泡，它的电流—电压图象如图所示，则它正常工作10 s消耗的电能是
____J；将它与一个10 Ω的定值电阻串联在8 V的电路中，则电路消耗的总功率为____W.
【答案】 (1). 30 (2). 3.2
【解析】
【详解】由于小灯泡标有“6V 3W”，所以由 P=W/t 知道，灯泡正常工作 10s 消耗的电能是：W =P
L L
t=3W×10s=30J；若小灯泡L与一个10Ω的定值电阻R串联在电压为8V的电路中，则由于串联电路中各处
的电流相等，且总电压等于各分电压之和，所以，由I=U/R知道，U=U ′+I R，即8V=U ′+I ′×10Ω，由图
L L L L
象知道，当U ′=4V时、I ′=0.4A符合方程，所以，电路消耗的总功率是：P=UI ′=8V×0.4A=3.2W．
L L L
【点睛】本题考查的是串联电路的特点和欧姆定律、电功公式、电功率公式的应用，解题的关键是从图象
中读出符合要求的电流和电压，有点难度．

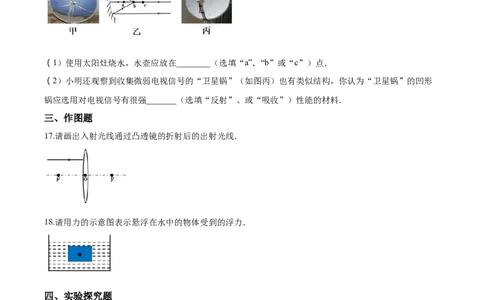

16.在“走进西藏”活动中，小明对藏民用面积很大凹面镜制成的太阳灶烧水（如图甲）很好奇．于是他利
用不锈钢汤勺的内表面当作凹面镜，将平行的光正对“凹面镜”照射，光路如图乙．
（1）使用太阳灶烧水，水壶应放在________（选填“a”、“b”或“c”）点．
（2）小明还观察到收集微弱电视信号的“卫星锅”（如图丙）也有类似结构，你认为“卫星锅”的凹形
锅应选用对电视信号有很强_______（选填“反射”、或“吸收”）性能的材料．
【答案】 (1). b (2). 反射
【解析】
【详解】（1）凹面镜对光线有会聚作用，在焦点温度最高，太阳灶是利用的凹面镜，所以烧水时，应将
水壶应放在焦点位置，即应放在图乙中的b点，（2）卫星锅对信号有反射作用，所以，能收集微弱电视信号，故“卫星锅”凹形锅面应选用对电视信号
有很强反射性能的材料．
【点睛】本题主要考查的是凹面镜的反射作用，是一道基础题．
三、作图题
17.请画出入射光线通过凸透镜的折射后的出射光线．
【答案】
【解析】
【详解】凸透镜有三条特殊光线，即平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光
线经凸透镜折射后折射光线平行于主光轴；过光心的光线其传播方向不变；由此知道，入射光线通过凸透
镜的折射后的出射光线如图：
【点睛】本题考查的是凸透镜有三条特殊光线，即过光心的光线其传播方向不变；过焦点的光线经凸透镜
折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，作图是需要熟记．
18.请用力的示意图表示悬浮在水中的物体受到的浮力．
【答案】
【解析】
【详解】物体在水中受到重力和浮力的作用，由于处于悬浮状态，并且静止，所以，浮力等于重力，二者是一对平衡力，又因为重力的方向竖直向下，所以浮力的方向竖直向上，力的作用点可画在物体的重心上
即可，如图：
【点睛】本题考查的是浮力的示意图的画法，首先结合物体所处的状态做正确的受力分析，然后按照作图
步骤，做出浮力的示意图．
四、实验探究题
19.探究“沸腾的规律”实验中，每隔半分钟记录一次水的温度，实验数据如下表．
（1）实验表明，水的沸点为_________℃；水在沸腾过程中，温度________；
（2）在标准大气压下，酒精的沸点为78.5℃，利用沸腾知识，要从甘蔗酒中分离出酒精，加热甘蔗酒时
控制的适宜温度可为________(只填序号)．
A．60℃ B．80℃ C．100℃
【答案】 (1). 98 (2). 不变 (3). B
【解析】
【详解】（1）因为液体沸腾的特点是：液体沸腾时，不断吸收热量，温度保持不变．由表格数据，水从
第4.5min开始沸腾，且不断吸收热量，而温度保持98℃不变，所以此时水的沸点是98℃．
（2）甘蔗酒是酒精和水的混合物，要想从甘蔗酒中分离出酒精，应该让加热的温度大于酒精的沸点，而
小于水的沸点，所以适宜温度可为80℃，故选B．
【点睛】本题考查的是液体沸腾的特点和利用沸点分离物质，侧重于分析能力和实验能力的考查，难度一
般．
20.用天平和量筒测量某品牌牛奶的密度．
（1）天平放在水平台上，将游码移到零刻度线处，指针位置如图甲，应向_____________（选填“左”或
“右”）调节平衡螺母，直至横梁平衡；的
（2）往烧杯中倒入适量牛奶，测得烧杯和牛奶 总质量为106g；
（3）将烧杯中部分牛奶倒入量筒，如图乙，再测出烧杯和剩余牛奶的质量，如图丙；
（4）算出牛奶的密度为_________________g/cm3；
（5）若操作第（3）时，不慎将少量牛奶附着在量筒内壁上，测得的牛奶密度将会_________________
（选填“偏小”、“不变”或“偏大”）；
（6）两个相同的杯子分别装满水和牛奶，总质量较大的是装__________的杯子．(ρ =1g/cm3)
水
【答案】 (1). 左 (2). 1.1 (3). 偏大 (4). 牛奶
【解析】
【详解】（1）[1]天平在调节时，平衡螺母向横梁上翘的一端移动，由图甲知道，调节横梁平衡时，指针
右偏说明右盘质量偏大，所以平衡螺母应向左调；
（3）由图丙知道，烧杯和剩余牛奶的质量是：
m=50g+10g2g=62g，
所以，牛奶的质量是：
m =106g-62g=44g；
奶
由图乙知道，牛奶的体积是：
V =40ml=40cm3；
奶
（4）[2]由 知道，牛奶的密度是：
（5）[3]若操作第（3）时，不慎将少量牛奶护着在量筒内壁上，则测得的牛奶的体积偏小，由ρ=m/V知道，
密度将会偏大；
（6）[4]两个相同的杯子分别装满水和牛奶，由于牛奶的密度较大，由ρ=m/V知道，装牛奶的杯子的总质
量会较大．
【点睛】不同考查的是用天平和量筒测量液体密度的实验，主要涉及的是用天平和量筒的读数以及密度的
计算，考查了学生的实验能力．
21.用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器规格为“50Ω 2A”．（1）请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压___________；
（2）滑片P移至阻值最大处，将5Ω电阻接入电路，闭合开关，移动滑片P发现，电压表有示数，电流表
始终无示数，其原因可能是__________（只填序号）
A．R短路 B．R断路 C．滑动变阻器短路
（3）故障排除后，移动滑片P使电压表的示数如图乙所示，记下电压表的示数：
（4）将5Ω电阻换成10Ω电阻，为保持电压表示数不变，滑片P应向________（选填“A”或“B”）端移动；
（5）若每次实验均选用单个定值电阻连入电路，实验室有“15Ω，20Ω，30Ω，35Ω，50Ω”5个电阻，你认
为能供继续实验的电阻最多还有认为表中有______个；
（6）利用可选电阻继续实验，并得到结论：电压一定时，导体中的电流与导体的电阻成________比．
【答案】 (1). (2). B (3). A (4). 2 (5). 反
【解析】
【详解】（1）[1]由于电源电压恒为3V，所以电压表的量程应是0-3V，且电压表要与电阻R并联，故电路
如图：
（2）[2]因为移动滑片P时发现，电压表有示数，说明R不是短路，否则电压表会无示数，故A不符合题
意；若滑动变阻器短路，则两表均有示数，故C不符合题意；又因为电流表始终无示数，则说明电路有断
路，若R断路将会导致电压表串联在电路中，由于电压表内阻很大，而使电流表无示数，但电压表与电源
连通，所以有示数，故B符合题意，故选B．
（3）由于图乙中电压表选用的是小量程，所以分度值是0.1V，示数是1V；（4）[3]由控制变量法知道，在研究电流与电阻的关系时，要保持不同定值电阻的电压不变；所以换成
10Ω的电阻，若滑片位置不动，则由分压原理知道，定值电阻两端的电压将变大，所以为保持电压表示数
不变，应减小定值电阻两端的电压，增加滑动变阻器两端的电压，即增加变阻器接入电路的阻值，所以应
向A端移动滑片；
（5）[4]由于最初控制定值电阻的电压是1V，而电源电压为3V，所以滑动变阻器的电压是3V-1V=2V，由
分压原理知道
解得R=25Ω，即定值电阻的阻值最大是25Ω，所以可用的定值电阻是2个：15Ω和20Ω．
（6）[5]利用可选电阻继续实验知道，当电阻为原来的几倍时，通过导体的电流为原来的几分之一，所以
得出的结论是：当导体两端电压一定时，通过导体的电流与电阻成反比．
【点睛】本题考查的是探究“电流与电阻的关系”的实验，考查的知识点较多，涉及了电路连接、常见故
障的分析、控制变量法的应用及分析数据归纳结论的能力等，属于中等难度的题目．
五、综合应用题
22.“沙场点兵，扬我军威”，2017年8月1日，习近平总书记在朱日和军事基地乘坐检阅车对三军将士进
行检阅．某检阅车质量为2400kg，在600s内沿水平方向匀速前进了3000m，牵引力为2000N．求：
（1）检阅车的重力；
（2）检阅车的速度；
（3）检阅车的功率．
【答案】（1）24000N；（2）5m/s；（3）104W．
【解析】
【详解】（1）由于检阅车质量是：m=2400kg，所以，检阅车的重力是：
G=mg=2400kg×10N/kg=24000N
（2）由于检阅车在600s内沿水平方向匀速前进了3000m，所以检阅车的速度是：v=s/t=3000m/
600s=5m/s；
（3）根据题意知道，牵引力的功率是：P=W/t=Fs/t=Fv=2000N×5m/s=10000W=10kW．
【点睛】本题考查的是重力公式、速度公式和功率公式的应用，属于基础题目，难度不大．
23.图甲是某家用电熨斗．电路原理如图乙，R、R 为发热体，R 的阻值为110Ω，通过S、S 实现温度控
1 2 1 1 2
制．电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W．（1）只闭合S，求通过R 的电流；
1 1
（2）只闭合S，求R 在60s内产生的热量；
2 2
（3）为适应更多衣料，小明对电路做了改造（如图丙）．当电熨斗控制开关S、S 处于原低温工作状态
1 2
不变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化．求滑动变阻器最大阻值至少
为多少？
【答案】（1）2A；（2）13200J．（3）220Ω．
【解析】
【详解】（1）由图乙知道，只闭合S 时，为R 的简单电路，由I=U/R知道，此时通过R 的电流是：
1 1 1
I =U/R =220V/110Ω=2A；
1 1
（2）由图乙知道，当只闭合S 时，为R 的简单电路；当闭合S、S 时，R 与R 并联，电路的总电阻最
1 2 1 2 1 2
小，电路的总电流最大，且电路的最大总电流是：
I=P/U=660W/220V=3A，
由P=UI=U2R知道，此时电熨斗消耗的功率最大，由于并联电路中各支路独立工作、互不影响，所以，此
时通过R 的电流仍是：
1
I =2A，
1
所以，当只闭合S 时通过R 的电流是：
2 2
I =I-I =3A-2A=1A，
2 1
所以，R 在60s内产生的热量：
2
Q =W =UI t=220V×1A×60s=1.32×104 J．
2 2 2
（3）由于I＞I，所以，当只闭合S 时，图乙电路中的电流最小，电熨斗的电功率最小，即处于低温工作
1 2 2
状态，且R 的阻值是：
2
R =U/I=220V/1A=220Ω，
2 2
由图丙知道，控制电熨斗原低温工作状态不变时，应只闭合S ，电路为R 与滑动变阻器串联，若发热体
2 2
的功率为原功率的25%，则滑动变阻器要完全接入电路中，由串联电路的特点知道，此时电路的电流是：
I′=
2
的
此时电路 总电阻是：R=U/I ′=220V/0.5A=440Ω，
2
因为串联电路中总电阻等于各分电阻之和，所以，滑动变阻器最大阻值是：
R =R-R =440Ω-220Ω=220Ω
滑 2
【点睛】本题考查的是串并联电路的特点和欧姆定律、电功率公式及电热公式的应用，解题的关键是正确
的判断两电路中低温工作状态电路的连接方式，有一定的难度．
