2021 年广东省中考物理试卷
下列关于中学生的估测，符合实际的是()
1. A. 身高约为170mm B. 体重约为50N
C. 站立时对地面的压强约为500Pa D. 体温约为37℃
如图是八个相同的玻璃瓶，装有高度不同的水，用筷子分别敲击瓶口，下列说法正确的是()
2.
A. 声音主要是由瓶内空气振动产生的
B. 声音主要是由玻璃瓶振动产生的
C. a瓶的音调最低
D. d瓶的音调最低
关于四冲程汽油机的工作过程，下列说法正确的是()
3. A. 吸气冲程：只吸入空气 B. 压缩冲程：缸内温度降低
C. 做功冲程：气体推动活塞做功 D. 排气冲程：内能转化为机械能

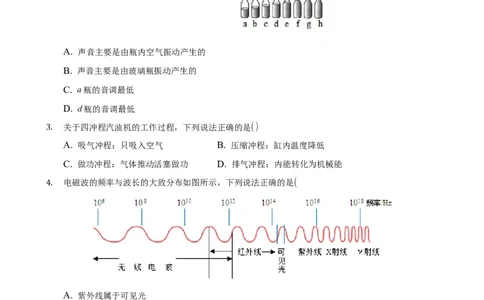

电磁波的频率与波长的大致分布如图所示，下列说法正确的是(
4.
A. 紫外线属于可见光
B. 红外线的波长比可见光的短
C. X射线的频率比无线电波的低
D. 可见光与γ射线在真空中的传播速度相等
甲、乙两种物质的质量与体积关系m−V图象如图所示，甲、乙密度之比为()
5.
第 页，共 页
1 1A. 2：1 B. 1：2 C. 3：1 D. 1：3
如图中，灯泡L 、L 分别标有“6V 3W”“6V 6W”字样，电源电压
1 2
6. 不变，开关S闭合。①只闭合S ，灯泡L 、L发光；②只闭合S ，灯泡
1 1 2
L 、L发光。灯泡L在②中比在①中(设灯丝电阻不变)()
2
A. 电功率较大，亮度较亮
B. 电功率较小，亮度较暗
C. 电功率相同，亮度相同
D. 电功率较大，亮度较暗

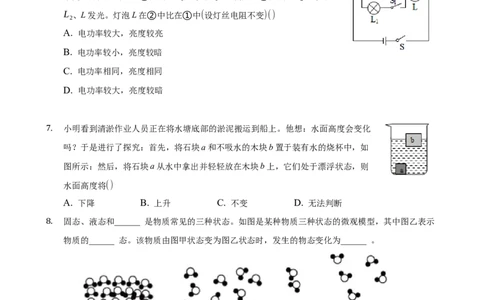

小明看到清淤作业人员正在将水塘底部的淤泥搬运到船上。他想：水面高度会变化
7. 吗？于是进行了探究：首先，将石块a和不吸水的木块b置于装有水的烧杯中，如
图所示：然后，将石块a从水中拿出并轻轻放在木块b上，它们处于漂浮状态，则
水面高度将()
A. 下降 B. 上升 C. 不变 D. 无法判断
固态、液态和______ 是物质常见的三种状态。如图是某种物质三种状态的微观模型，其中图乙表示
8. 物质的______ 态。该物质由图甲状态变为图乙状态时，发生的物态变化为______ 。
原子由______ 和电子组成，电子带______ 电，用中子轰击轴235原子核，可使其发生核______ (选
9. 填“聚变”或“製变”)并释放核能。
第 页，共 页
2 2如图为火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的______ 大，火箭发射升空时，
10. 燃料的化学能转化为______ 能，再转化为火箭的机械能，这个过程中火箭的机械能______ (选填
“守恒”或“不守恒”)。

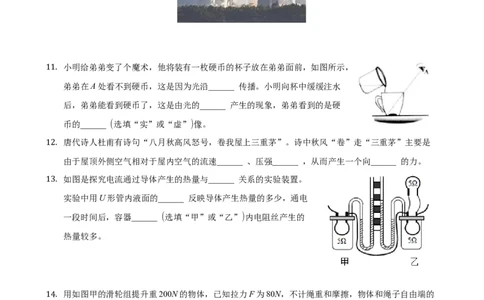

小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，
11. 弟弟在A处看不到硬币，这是因为光沿______ 传播。小明向杯中缓缓注水
后，弟弟能看到硬币了，这是由光的______ 产生的现象，弟弟看到的是硬
币的______ (选填“实”或“虚”)像。
唐代诗人杜甫有诗句“八月秋高风怒号，卷我屋上三重茅”。诗中秋风“卷”走“三重茅”主要是
12. 由于屋顶外侧空气相对于屋内空气的流速______ 、压强______ ，从而产生一个向______ 的力。
如图是探究电流通过导体产生的热量与______ 关系的实验装置。
13. 实验中用U形管内液面的______ 反映导体产生热量的多少，通电
一段时间后，容器______ (选填“甲”或“乙”)内电阻丝产生的
热量较多。
用如图甲的滑轮组提升重200N的物体，已知拉力F为80N，不计绳重和摩擦，物体和绳子自由端的
14. 运动情况如图乙所示，反映绳子自由端运动的图线是______ (选填“A”或“B”)，动滑轮重为
______ N，3s内对物体做的有用功为______ J。
第 页，共 页
3 1如图所示，物体静止在斜面上，画出A所受重力G和支持力F 的示意
N
15. 图。
如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S 控制，压缩机M由开关S 控制。根据
1 2
16. 题意，将图连接完整，并符合安全用电原则。
第 页，共 页
4 2如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
17.
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置。
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
第 页，共 页
5 1(1)如图1甲中木块的长度为______ cm；在调节天平平衡时，将游码归零后，指针如图1乙所示，
18. 此时应向______ 调节平衡赚母，使横梁平衡；天平平衡时，放在天平右盘中的砝码和游码的位置如
图1丙所示，所测物体的质量为______ g。
(2)蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图2所示，现将该导体竖直向上快速移动(沿
图示箭头方向)，电路中______ (选填“有”或“无”)感应电流产生。
(3)小明家的电能表月初示数如图3所示，月底示数为941.4kW⋅ℎ，若用电价格为0.7元/度，则小
明家该月电费为______ 元。
(4)在“探究水沸腾时温度变化的特点”实验中，如图4所示，其中图______ 是水沸腾前的情况，
沸腾前气泡大小变化的原因是：气泡上升过程中______ (多选，选填字母)。
A.气泡遇冷收缩
B.气泡遇热膨胀
C.气泡所受水的压强变小
D.气泡内水蒸气遇冷液化
第 页，共 页
6 2小明在“探究滑动摩擦力的大小与什么因素有关”的实验中，如图所示。
19.
(1)根据______ 条件，当弹簧测力计沿水平方向拉着木块做______ 运动时，木块所受滑动摩擦力的
大小等于拉力的大小，如图甲所示。
(2)小明在图甲实验中发现较难保持木块匀速运动，弹簧测力计示数不稳定。于是，他与同学们一起
改进实验，如图乙所示，固定弹簧测力计，通过拉动长木板进行实验，实验记录如表，则木块所受
的滑动摩擦力大小为______ N。
实验次数 长木板运动情况 弹簧测力计示数/N
1 匀速 2.0
2 由慢到快 2.0
3 由快到慢 2.0
(3)写出用图乙装置的一条优点：______ 。
20. 在“探究电流与电阻的关系”实验中，实物器材有：电源(电压恒为4.5V)、电流表、电压表、滑动
变阻器(标有“20Ω2A”字样)和开关各一个，定值电阻五个(5Ω、10Ω、15Ω、20Ω、25Ω)，导
线若干。
(1)将如图甲实验电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片P移到最______ 端。
第 页，共 页
7 1(3)图乙是根据实验数据画出的定值电阻的I−R图象，其中阴影面积的物理意义是______ ，其数值
为______ 。
21. 如图甲电路，电源电压不变，闭合开关S，将滑动变阻器R的滑片P由a移动到b时，R 的电功率和
0
电流的P−I关系图象如图乙所示，求：
(1)电源电压；
(2)滑动变阻器的最大阻值。
22. 杆秤是从我国古代沿用至今的称量工具，如图是小明制作的杆秤的
示意图，使用时，将待称物体挂在秤钩上，用手提起B或C(相当
于支点)处的秤纽，移动秤砣在秤杆上的位置D，使秤杆达到水平
平衡时可读出待称物体的质量，此秤最大称量是10kg，秤砣最远
可移至E点。秤杆和秤钩的质量忽略不计，AB、BC、BE的长度如图所示(g取10N/kg)，求：
(1)提起哪处的秤纽，此秤的称量最大？
(2)秤砣质量为多少？
(3)当提起C处秤纽称一袋质量为2kg的荔枝时，D与C之间的距离为多少？
第 页，共 页
8 223. 小明发现，晚上坐公交车时在车窗玻璃里看到另一个“自己”，而白天却看不清。结合平面镜成像
知识，他思考以下问题：
(1)在车窗玻璃里看到的另一个“自己”是光的______ 形成的像。
(2)如图甲所示，小车的前挡风玻璃是倾斜的，从光学角度分析，这样设计的目的是：______ (写出
一条)；此外，晚上开车时，来自后方车辆的强光入射到前挡风玻璃，被反射到______ (选填“上
方”或“下方”)，以减少对司机视线的干扰。
(3)在探究平面镜成像特点的实验中，如图乙所示。
①组装器材时，要使玻璃板与水平桌面相互______ 。
②实验需要记录像与物的大小关系，还需要记录物理量______ 和______ 。
③实验中如果将蜡烛B也点燃，对实验的影响是______ (写出一条)。
24. 如图甲是某品牌家用电吹风，其电路如图乙所示，R 、R 为电阻丝，M为电动机。通过调节开关，
1 2
可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
(1)要使电吹风正常工作，图甲中的A处应安装______ ，B处应安装______ 。(选填“电动机”或
“电阻丝”)
(2)如图乙，要使电吹风处于“冷风”状态，应闭合开关______ ，要使电吹风处于“暖风”状态，
应闭合开关______ 。
(3)已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，
从出风口吹出的空气温度升高了30℃。假设这两种状态下的热效率相同，相同时间内吹出的空气质
第 页，共 页
9 1量相同，则R ：R = ______ 。
1 2
(4)电吹风用了几年后，由于电阻丝的升华，实际发热功率会______ (选填“变大”、“变小”或
“不变”)。
25. 阅读下列短文，回答问题。
超声波测速
超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于
测距、测速等。
测距是测速的基础，如图甲所示，超声波测速仪向静止的汽车发射超声波信号(简称信号)，同时开始
计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及
其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图乙是信号传播过程的s−t图象，s表
示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号
之间所通过的路程及所用的时间，由速度公式可得出汽车的平均速度。
测速仪在公路上对某跑车进行测速时，向匀速驶来的跑车发射两次信号，两次发射信号的时间间隔
是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s。经测速仪测定，该跑
车超速，驾驶员将受到交警部门处罚。(超声波速度取340m/s)
(1)人耳______ (选填“能”或“不能”)听到超声波，超声波测速是利用了超声波的指向性好、能量
集中、______ 等特点。
第 页，共 页
10 2(2)如图乙所示，若t =0.4s，则静止的汽车与测速仪之间的距离为______ m。
0
(3)通过计算，在图丙中，大致画出测速仪对该跑车发射的两次信号传播过程的s−t图象(t从第一次
发射信号开始计时)，跑车在两次遇到信号之间通过的路程为______ m，跑车的速度大小为______
m/s。
第 页，共 页
11 1答案和解析
1.【答案】D
【解析】解：A、成年人的身高在170cm左右，少数中学生的身高接近成年人，在170cm=1700mm左右。
故A不符合实际；
B、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N。故B不符合实际；
C、中学生的体重在G=500N左右，双脚站立时与水平地面的接触面积在0.04m2左右，双脚对水平地面
F G 500N
的压强在p= = = =1.25×104Pa左右。故C不符合实际；
S S 0.04m2
D、正常情况下，人的体温在37℃左右，变化幅度很小。故D符合实际。
故选：D。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，
排除与生活实际相差较远的选项，找出符合生活实际的答案。
估测法是利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围
合理估测的方法。
2.【答案】B
【解析】解：
AB、敲击瓶子时，声音是由瓶子和水柱的振动产生的，故A错误，B正确；
CD、从左往右瓶内水的质量逐渐增多，从左往右敲击瓶子时瓶子振动越来越慢(即振动频率越来越低)，
所以声音的音调会变低，即a瓶的音调最高，h瓶的音调最低，故CD错误。
故选：B。
敲击瓶子时，是瓶子与水柱振动发声，水柱越高，越难振动。
本题主要考查了声音的产生，特别要注意的是在敲击瓶子和吹瓶子的时候，发声体是不同的。
3.【答案】C
【解析】解：
A、汽油机在吸气冲程中吸入的是汽油和空气的混合物，故A错误；
B、在压缩冲程，活塞对气体做功，将机械能转化为内能，气体的内能变大，温度升高，故B错误；
C、做功冲程中，燃气对活塞做功，燃气的内能转化为活塞的机械能，故C正确；
第 页，共 页
12 2D、排气冲程中没有能量的转化，故D错误。
故选：C。
四冲程汽油机一个工作循环有四个冲程，分别是吸气冲程、压缩冲程、做功冲程和排气冲程，其中只有
做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能。
本题考查了内燃机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
4.【答案】D
【解析】解：A、人看不见红外线和紫外线，红外线和紫外线都属于不可见光，故A错误；
B、根据电磁波谱的波长顺序可知，红外线的波长比可见光的波长长，故B错误；
C、由图可知，体检胸透用的X射线频率比无线电波高，故C错误；
D、可见光与γ射线都是电磁波，电磁波在真空中的传播速度相同，故D正确。
故选：D。
(1)人看不见红外线和紫外线；
(2)根据电磁波谱的波长顺序可知，红外线的波长和可见光的波长关系；
(3)体检胸透用的电磁波频率比无线电波高；
(4)电磁波在真空中的传播速度相同。
本题考查了电磁波多个方面的知识，都是一些记忆型的，难度不大，在平时学习中注意多积累。
5.【答案】C
【解析】解：由图可知，当V =V =10cm3 时，m =30g，m =10g，
甲 乙 甲 乙
则甲、乙两种物质的密度之比为：
m
甲
ρ V m V 30g 10cm3
甲= 甲 = 甲× 乙= × =3：1。
ρ m m V 10g 10cm3
乙 乙 乙 甲
V
乙
故选：C。
m
由图可知读出一组等体积的两种物质的质量，然后根据密度公式ρ= 求出甲、乙两种物质的密度之比。
V
本题考查了密度公式的灵活应用，从题干中获取有用的信息是关键，属于基础题目，难度不大。
第 页，共 页
13 16.【答案】A
【解析】解：
U2
由P= 可得两灯的电阻分别为：
R
U2 (6V) 2 U2 (6V) 2
R = = =12Ω，R = = =6Ω，
1 P 3W 2 P 6W
1 2
比较可知R >R ；
1 2
在开关S闭合的前提下，①只闭合S ，灯泡L 、L串联接入电路，②只闭合S ，灯泡L 、L串联接入电
1 1 2 2
路，
因串联电路总电阻等于各部分电阻之和，且R >R ，所以R >R ，由欧姆定律可知I F +F ，
浮 水 排 浮 浮a 浮b
即将石块a和不吸水的木块b置于装有水的烧杯中排开水的体积比原来变大了，则水面高度将升高。
故选：B。
由图可知，b漂浮，F =G ，a沉底，F 2f，f 2f，成倒立、放大的实像，应用于幻灯机；
uCE、ABG ′，即提B处秤纽时，此秤的称量最大。
A A
(2)由(1)可知，当提着B处秤纽、秤砣挂在E点、A点秤钩挂着质量为10kg的物体时，秤杆可以在水平
位置平衡，则可列式：G ⋅AB=G ⋅BE。
A 秤砣
由G=mg可得：m ⋅AB=m ⋅BE，
A 秤砣
m ⋅AB 10kg×0.02m
则m = A = =0.4kg。
秤砣 BE 0.5m
(3)当提起C处秤纽称一袋质量为2kg的荔枝时，阻力臂为
AC=AB+BC=0.02m+0.03m=0.05m，
根据杠杆的平衡条件可列式：G ⋅AC=G ⋅CD。
荔枝 秤砣
由G=mg可得：m ⋅AC=m ⋅CD，
荔枝 秤砣
m ⋅AC 2kg×0.05m
则CD= 荔枝 = =0.25m。
m 0.4kg
秤砣
第 页，共 页
23 1故答案为：(1)提B处秤纽时，此秤的称量最大。
(2)秤砣的质量为0.4kg。
(3)D与C之间的距离为0.25m。
【解析】(1)我们可以把杆秤抽象为杠杆，则B(C)为支点，A点为阻力作用点，阻力臂为AB(AC)；秤
砣对杆秤的力为动力。当杆秤在水平位置平衡时，动力臂为B(C)到悬挂秤砣的位置D点的距离。
(2)杠杆的平衡条件为F l =F l 。
1 1 2 2
(3)作用在A点的拉力等于所挂物体所受的重力。
本题中，将杆秤抽象为杠杆是解题的关键。这种将具体事物抽象为物理模型的方法称之为模型法，是解
答物理试题中常见的方法之一。
23.【答案】反射 物体的像不会影响司机的视线 下方 垂直 物距 像距 像会更不清晰
【解析】解：(1)在车窗玻璃里看到的另一个“自己”是平面镜成像现象，它是由光的反射形成的；
(2)根据物体在平面镜中成像时，物像连线与镜面垂直，物像到平面镜距离相等。小汽车前面玻璃是倾斜
的，汽车内物体的像在汽车的上方，司机看前面道路时，物体的像不会影响司机的视线。此外，晚上开
车时，来自后方车辆的强光入射到前挡风玻璃，根据光的反射定律可知，被反射到下方，以减少对司机
视线的干扰；
(3)①为了比较物像大小和确定像的位置，要使玻璃板与水平桌面相互垂直放置；
②实验需要记录像与物的大小关系，还需要记录物理量物距和像距；
③将另一侧的蜡烛点燃，结果使得玻璃后面太亮，前后对比不明显，所以像会更不清晰。
故答案为：(1)反射；(2)物体的像不会影响司机的视线；下方；(3)①垂直；②物距；像距；③像会更
不清晰。
(1)平面镜成像现象，它是由光的反射形成的；
(2)物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜距离相等。根据平面镜
成像特点进行判断。
光线传播到两种介质的表面时会发生反射现象，在玻璃上会成像，干扰司机视线。
②平面镜成像的特点：物像等大、等距。
③在实验中，点燃A蜡烛，在玻璃板的另一侧慢慢移动B蜡烛，直到与A蜡烛的像重合为止，证明像与
物的大小相同。在实验中玻璃板起到平面镜的作用，在镜面前的亮度越大，则其成的像越清晰。
本题考查学生动手操作实验的能力并能得出正确结论，合理解决实验中出现的问题。尤其要注意等效替
代法的应用；本题同时考查了平面镜的应用。
第 页，共 页
24 224.【答案】电阻丝 电动机 S S、S 1：2 变小
2
【解析】解：(1)电吹风是利用电动机将被加热电阻附近的空气吹出而产生热风的，所以A处应为电阻丝，
B处应为电动机；
(2)要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，即只闭合开关S，不闭合其他开关。
要使电吹风处于“加热”状态，需要将加热电阻接入电路，分析图像可知，当S、S 闭合后仅电阻丝R 工
2 1
作，此时是暖风状态；当S、S 、S 闭合后电阻丝R 与R 并联工作，此时是热风状态；
2 1 1 2
(3)设电阻丝R 的功率为P ，电阻丝R 的功率为P ，热风档电阻丝R 与R 总功率为P +P ，暖风档电阻
1 1 2 2 1 2 1 2
丝总功率为P ，
1
加热t时间后暖风档消耗电能W =P t，空气吸收热量Q =cm△t ，
1 1 1 1
热风档消耗电能W =(P +P )t，空气吸收热量Q =cm△t ，
2 1 2 2 2
Q Q W P t Q cm△t △t P 20℃
若加热效率相同，则η= 1 = 2 ，即 1=( 1 )= 1= 1= 1 ，即 1 = ，整
W W W (P +P )t Q cm△t △t P +P 30℃
1 2 2 1 2 2 2 2 1 2
理可得P =2P ，
1 2
U2 U2 U2 2U2
由电功率公式可知P = ，P = ，将其代入P =2P 可得 = ，即R ：R =1：2。
1 R 2 R 1 2 R R 1 2
1 2 1 2
(4)由于电阻丝的升华，会导致灯丝变细，由影响电阻大小因素可知电阻横截面积越小，电阻越大，结合
U2
电功率公式P= 可知此时电功率减小。
R
故答案为：(1)电阻丝；电动机；(2)S；S、S ；(3)1：2；(4)变小。
2
(1)电吹风是利用电动机将被加热电阻附近的空气吹出而产生热风；
(2)要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，即只闭合开关S，不闭合其他开关。
要使电吹风处于“加热”状态，需要将加热电阻接入电路；
(3)通过计算“暖风”和“冷风”状态时的电功率结合吸热公式可求得电阻之比；
(4)影响电阻大小因素有材料、长度、横截面积。
本题通过分析常用电器电吹风的电路结构来分析其工作原理，相机考查了吸热公式、电功率的计算，综
合性较强。
25.【答案】不能 反射能力强 68 51 60
第 页，共 页
25 1【解析】解：(1)人耳可听声的频率范围是：20Hz～20000Hz，超声波是振动频率高于20000Hz的声
波，故人耳不能听到超声波；超声波具有指向性好、反射能力强、能量集中等特点，可用于测距、测速
等；
(2)汽车遇到超声波时的时间为：t=0.5t =0.5×0.4s=0.2s，
0
车与测速仪之间的距离为s=vt=0.2s×340m/s=68m；
(3)第一次超声波传播的距离为：s =v t =0.6s×340m/s=204m，
1 1 1
第二次超声波传播的距离为：s =v t =0.3s×340m/s=102m，
2 2 2
图像如图所示；
测速过程中，跑车通过的路程为：s =0.5(s −s )=0.5×(204m−102m)=51m，
车 1 2
跑车行驶的时间为：t =0.5(t +t )+t −t =0.5×(0.6s+0.3s)+1.0s−0.6s=0.85s，
车 1 2 间 1
s 51m
跑车的速度为：v = 车= =60m/s。
车 t 0.85s
车
故答案为：(1)不能；反射能力强；(2)68；(3)图像如图所示；51；60。
(1)人耳可听声的频率范围是：20Hz～20000Hz，超声波是振动频率高于20000Hz的声波，它具有指
向性好、反射能力强、能量集中等特点，可用于测距、测速等；
(2)汽车遇到超声波时超声波传播的距离即为车与测速仪之间的距离，根据公式s=vt可得汽车与测速仪
第 页，共 页
26 2之间的距离；
(3)根据公式s=vt可得两次超声波传播的路程，由此画出图像；
(4)根据测速仪的原理可知，车通过的路程为两次超声波通过路程之差的一半，即s =0.5(s −s )，车
车 1 2
s
的行驶时间为t =0.5(t +t )+t −t ，根据公式v= 求得车的速度。
车 1 2 间 1 t
本题考查超声波的应用，速度的计算，要求学生理解回声测距的原理以及测速仪的原理，难度大。
