2022 年广西贵港市中考物理试卷
一、单项选择题（每小题3分，共30分）每小题只有一个正确的选项，请用2B铅笔将答题
卡对应题目的答案标号涂黑。如需改动，必须先用橡皮擦干净后，再改涂其它答案标号。
1. 下列估测值中，最符合实际的是（ ）
A. 我国家庭电路电压为220V B. 一本物理课本的质量约为5kg
C. 学生书桌的高度约为1.7m D. 中学生正常步行的速度约为9m/s
【答案】A
【解析】

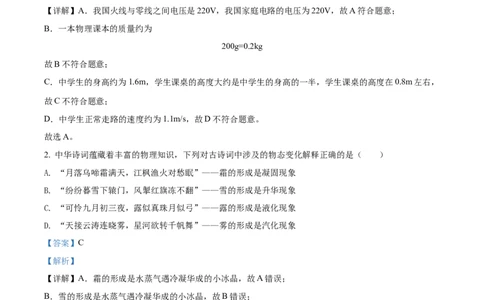

【详解】A．我国火线与零线之间电压是220V，我国家庭电路的电压为220V，故A符合题意；
B．一本物理课本的质量约为
200g=0.2kg
故B不符合题意；
C．中学生的身高约为1.6m，学生课桌的高度大约是中学生的身高的一半，学生课桌的高度在0.8m左右，
故C不符合题意；
D．中学生正常走路的速度约为1.1m/s，故D不符合题意。
故选A。
2. 中华诗词蕴藏着丰富的物理知识，下列对古诗词中涉及的物态变化解释正确的是（ ）
A. “月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝固现象
B. “纷纷暮雪下辕门，风掣红旗冻不翻”——雪的形成是升华现象
C. “可怜九月初三夜，露似真珠月似弓”——露的形成是液化现象
D. “天接云涛连晓雾，星河欲转千帆舞”——雾的形成是汽化现象
【答案】C
【解析】
【详解】A．霜的形成是水蒸气遇冷凝华成的小冰晶，故A错误；
B．雪的形成是水蒸气遇冷凝华成的小冰晶，故B错误；
C．露的形成是水蒸气遇冷液化成的小水珠，故C正确；
D．雾的形成是水蒸气遇冷液化成的小水珠，故D错误。
故选C。
3. 蓝牙音箱可在一定距离内无线连接手机进行音乐播放，蓝牙音箱播放音乐时，下列说法正确的是
（ ）
A. 音箱发声不需要振动 B. 根据音色可以分辨出不同歌手的声音
C. 音箱发出的声音不会成为噪声 D. 调节音箱音量大小是改变声音的音调【中小学教辅资源店 微信：mlxt2022】
【答案】B
【解析】
【详解】A．声音是由物体的振动产生的，所以蓝牙音箱发声需要振动，故A错误；
B．不同人发出声音的音色不同，根据音色可以分辨出不同歌手发出的声音，故B正确；
C．音箱发出的乐音，如果妨碍人们正常工作、学习和休息，也会成为噪声，故C错误；
D．调节音箱音量大小是为了改变声音的响度，故D错误。
故选B。
4. 关于安全用电，下列做法正确的是（ ）
A. 在高压线下钓鱼 B. 更换灯泡前先切断电源
C. 用湿抹布擦拭带电的插座面板 D. 使用测电笔时，手接触笔尖的金属体
【答案】B
【解析】
【详解】A．安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，
故A错误；
B．更换灯泡时，为了防止触电，一定要切断电源，故B正确；
C．由于生活用水是导体，所以用湿抹布擦带电的插座面板很容易使得人触电，故C错误；
D．使用测电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事
故，故D错误。
故选B。
5. 如图所示是2022年3月23日下午“天宫课堂”第二课在中国空间站开讲的精彩场面，太空教师翟志刚、
王亚平、叶光富再次为广大青少年带来了精彩的太空科普课。下列说法正确的是（ ）
A. 冰墩墩被航天员带上太空后质量会减少
B. 在中国空间站航天员能用天平测量物体的质量
C. 学生看到航天员 的画面是通过超声波传回地球的
D. 图中王亚平所处的舱内的气压约等于1个标准大气压
【答案】D
【解析】
【详解】A．质量是物体的固有属性，不会随着地理位置的变化而变化，故A错误；
B．测量质量的原理是利用了物体对天平有压力作用，即利用了物体的重力作用，因为在空间站中几乎没【中小学教辅资源店 微信：mlxt2022】
有重力，故天平在空间站中没法使用，故B错误；
C．学生看到航天员的画面是通过电磁波传回地球的，故C错误；
D．空间站中为了保证航天员正常生活工作，舱内的气压约等于1个标准大气压，故D正确。
故选D。
6. 位于桂平的大藤峡水电站枢纽建成后，将在珠江流域防洪、水资源配置、提高航运等级、保障澳门及珠
三角供水安全、水生态治理方面发挥不可替代的作用。某天，爸爸开车带小红去参观大藤峡水电站，看见
挖掘机正在船闸旁边施工。以下描述正确的是（ ）
A. 船闸利用了连通器原理
B. 车 的速度越大，惯性就越大

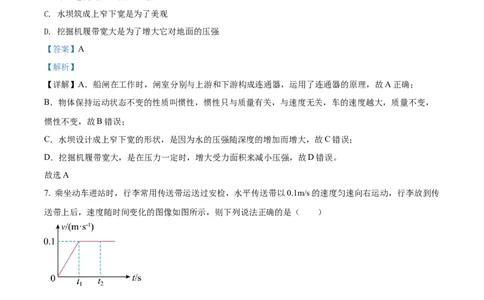

C. 水坝筑成上窄下宽是为了美观
D. 挖掘机履带宽大是为了增大它对地面的压强
【答案】A
【解析】
【详解】A．船闸在工作时，闸室分别与上游和下游构成连通器，运用了连通器的原理，故A正确；
B．物体保持运动状态不变的性质叫惯性，惯性只与质量有关，与速度无关，车的速度越大，质量不变，
惯性不变，故B错误；
C．水坝设计成上窄下宽的形状，是因为水的压强随深度的增加而增大，故C错误；
D．挖掘机履带宽大，是在压力一定时，增大受力面积来减小压强，故D错误。
故选A 。
7. 乘坐动车进站时，行李常用传送带运送过安检，水平传送带以0.1m/s的速度匀速向右运动，行李放到传
送带上后，速度随时间变化的图像如图所示，则下列说法正确的是（ ）
A. 内，行李受到平衡力的作用
B. 内，行李受到向左的摩擦力
C. 内，行李的重力与传送带对行李的支持力是一对平衡力
D. 内，行李的重力与传送带对行李的支持力是一对相互作用力【中小学教辅资源店 微信：mlxt2022】
【答案】C
【解析】
【详解】A．由图像可知， 内，物体的速度随时间而增大，所以行李做加速运动，受到非平衡力的作
用，故A错误；
B．由图像可知， 内，行李向右加速运动，行李在摩擦力的作用下运动，因此受到摩擦力的方向向右，
故B错误；
CD．在 内，行李的重力与传送带对行李的支持力大小相等、方向相反、作用在同一个物体上，作用
在同一条直线上，所以是一对平衡力，不是一对相互作用力，故C正确，D错误。
故选C。

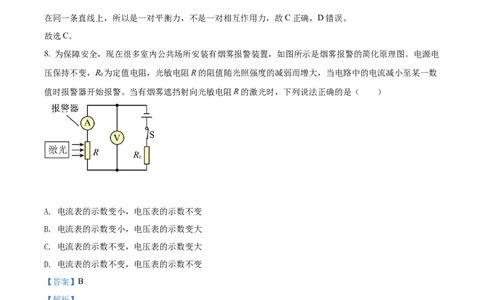

8. 为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电
压保持不变，R 为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数
0
值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
【答案】B
【解析】
【详解】分析电路图可知，定值电阻R 与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电
0
路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联
电阻的规律，总电阻变大，由 可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值
电阻R 两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故
0【中小学教辅资源店 微信：mlxt2022】
B符合题意。
故选B。
9. 如图所示，水平桌面上放置两个相同的容器，甲中有一小物块悬浮于水中，乙中有一个小球漂浮在水面
上，此时容器内水面高度相同。则下列说法正确的是（ ）
A. 两个容器对桌面的压强关系：p ＜p
甲 乙
B. 水对两个容器底部的压力关系：F >F
甲 乙
C. 如果向甲中加入酒精并搅拌均匀，小物块受到的浮力变小
D. 如果向乙中加入盐水并搅拌均匀，小球受到的浮力变大
【答案】C
【解析】
【详解】A．甲容器对桌面的压力为
F =G +G +G
甲 水 杯 物块
乙容器对桌面的压力为
F =G +G +G
乙 水 杯 小球
物块悬浮，所以
F =G =G
物块浮 物块 物块排
小球漂浮，所以
F =G =G
小球浮 小球 小球排
因为容器内水面高度相同，且底面积相同，所以p =p ，故A错误；
甲 乙
B．由题意可知，水的密度ρ和深度h都相同，根据p=ρgh可得，水对两个容器底部的压强关系为p =p ，
甲 乙
根据F=pS可得，水对容器底部的压力关系为F =F ，故B错误；
甲 乙
C．物块悬浮在甲容器中，ρ =ρ ，如果向甲容器中加入酒精，则液体密度减小， 由
物块 水
F = pgV 可知，物块受到的浮力变小，故C正确；
浮 排
D．小球漂浮在乙容器中，向乙容器中加入盐水，液体密度增大，小球仍然漂浮在液面上，那么小球受到
的浮力等于自身的重力，小球的重力没变，小球受到的浮力不变，故D错误。
故选C。
10. 如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 甲是一个定值电阻，阻值为5Ω
B. 当乙两端的电压为2.5V时，其阻值为5Ω
C. 将甲和乙串联，若电路中电流为0.3A．则电路的总功率为0.6W
D. 将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
【答案】D
【解析】
【详解】A．从图中可以看出甲电阻的电流随着电压增大而增大，并且成正比例关系，故可判断甲是一个
定值电阻，阻值为
故A正确，不符合题意；
B．当乙两端的电压为2.5V时，由表可知其电流为0.5A，故由欧姆定律可得其阻值为5Ω，故B正确，不
符合题意；
C．将甲和乙串联，若电路中电流为0.3A，从表中可得此时乙电阻电流为0.3A时，其两端电压为0.5V，甲
电阻两端电压为1.5V，故总的电压为2V，由功率公式
故C正确，不符合题意；
D．将甲和乙并联，若电源电压为1V，根据图表可知此时通过乙电阻的电流为0.4A，通过甲电阻的电流为
0.2A，故干路中电流应该为0.6A，故D错误，符合题意。
故选D。
二、填空题（每空1分，共20分）
11. 黄大年教授是著名地球物理学家，小学和高中就读于贵县（今贵港市市区），黄大年曾任国家“深部
探测关键仪器装备研制与实验项目”的负责人，在黄大年团队的努力下，中国的超高精密机械和电子技术、
纳米和激电机技术。高温和低温超导原理技术等多项关键技术进步显著。上述中的纳米是 ___________的
单位，超导材料可以适用于制作 ___________（只选填标号：A．“电能输送导线”或B．“电饭锅发热
部件”）。
【答案】 ①. 长度 ②. A【中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】[1]纳米是长度的单位， 。
[2]A．根据焦耳定律 可知，导线的电阻越小导线产生的热量越少，电损越小，超导材料没有电阻，
可以适用于制作电能输送导线，故A符合题意；
B．电饭锅主要利用电流的热效应工作的，电流通过导体的电阻产生热量，不能用超导体制作， 故B不符
合题意。
故选A。
12. 目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主动融入“一带一路”建设，取得了
较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在磁场中受 ___________的作用；在给
电动车充电过程中，是将 ___________能转化为化学能。
【答案】 ①. 力 ②. 电
【解析】
【详解】[1]电动机是利用通电导体在磁场中受力的作用这一原理来工作的。
[2]在给电动车充电过程中，消耗电能，产生化学能，将电能转化为化学能。
13. 贵港又称荷城，夏天满城荷花盛开，吸引八方游客前来观赏，荷花花香四溢是因为分子在永不停息地
做 ___________运动；当荷叶上的两滴水珠相遇时，能汇合成一滴较大的水珠是因为分子之间存在
___________（选填“引力”或“斥力”）。
【答案】 ①. 无规则 ②. 引力
【解析】
【详解】[1]能闻到荷花的香味，是因为香味分子在不停地做无规则的运动的扩散现象。
[2]两滴水珠相遇时，能汇合成一滴，是因为此时水分子间的作用力表现为引力。
14. 2021年12月3日，中老铁路首发的国际货运列车载着一千多吨货物由昆明驶向老挝，列车加速出站时
动能 ___________，列车车身周围的气流速度 ___________（选填“大于”、“小于”或“等于”）站台
上的气流速度，从而产生向列车方向的推力，所以站台上的人员要站在安全线以外，以免发生意外。
【答案】 ①. 增大 ②. 大于
【解析】
【详解】[1]列车加速出站时，质量不变，速度增大，所以动能增大。
[2]列车加速行驶车身周围的空气随之高速运动，大于站台上的气流速度，压强小于大气压，从而产生向列
车方向的推力，所以站台上的人员要站在安全线以外，以免发生意外。
15. 为了增强学生体质，加强防溺水教育，学校组织学生到游泳馆进行游泳训练。小明在一次游泳训练中，
游25m所用时间为50s，则他游泳的平均速度是 ___________m/s；以正在游泳的小明为参照物，池边的坐【中小学教辅资源店 微信：mlxt2022】
椅是 ___________的。
【答案】 ①. 0.5 ②. 运动
【解析】
【详解】[1]他游泳的平均速度
[2]以正在游泳的小明为参照物，池边的坐椅相对于正在游泳的小明的位置发生改变，池边的坐椅是运动的。
16. 如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张
开是因为___________电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从
___________（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。
.
【答案】 ① 同种 ②. B
【解析】
【详解】[1]用带负电的橡胶棒和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带
上同种电荷，同种电荷相互排斥。
[2]橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转到金属箔片上，由于正电荷定向移动的方向为电流
方向，所以此时的电流方向是从金属箔片到金属球，即B符合题意，A不符合题意。
故选B。
17. 如图所示，用动滑轮提起重物。若重物为900N，工人用F=500N的拉力将重物沿竖直方向匀速提升了
4m，则拉力所做的功为 ___________J，此动滑轮机械效率为 ___________。
【答案】 ①. 4000 ②. 90%
【解析】
【详解】[1]由图可知，动滑轮上有两段绳子拉着重物，因为物体移动的距离为4m，所以绳子移动的距离
为【中小学教辅资源店 微信：mlxt2022】
根据公式
可知拉力所做的功为
[2]根据题意可知，克服重力做的有用功为
根据机械效率的公式
可知，此动滑轮机械效率为
18. 如图甲所示，完全相同的木块A和B紧靠在一起平放在粗糙程度相同的水平桌面上，在10N的水平推
力F 作用下一起向右做匀速直线运动。若将A、B叠放到该桌面上，用水平力F 拉着B使它们一起向右做
1 2
匀速直线运动（如图乙所示），则拉力F=___________N，此时木块A所受的摩擦力为 ___________N。
2
【答案】 ①. 10 ②. 0
【解析】
【详解】[1]图甲中，在10N的水平推力F 作用下，A、B一起做匀速直线运动，把AB看成一个整体，AB
1
在水平方向上受到的推力和滑动摩擦力为一对平衡力，因此摩擦力等于推力等于10N；图乙中，压力大小
和接触面的粗糙程度都没变，把AB看成一个整体，物体AB受到的摩擦力不变，等于10N，由于物体AB
做匀速直线运动，故物体AB在水平方向上受平衡力作用，拉力F 和物体受到的滑动摩擦力是二力平衡，
2
故F=10N。
2
[2]A和B一起匀速运动，A和B没有相对运动趋势，不存在摩擦力的作用，故此时木块A所受的摩擦力为
0。
19. 如图所示，水平地面上放置A、B两个质地均匀的长方体物块，高度之比h ∶h =5∶3，底面积之比
A B
S ∶S =1∶3，它们对地面的压强之比p ∶p =5∶3，则它们的密度之比ρ ∶ρ =___________。若从A的上
A B A B A B
部沿水平方向截取高为h的部分，并将截取部分叠放在B的正中央，A剩余部分对地面的压强与叠放后B【中小学教辅资源店 微信：mlxt2022】
对地面的压强相等，则截取部分与A物块原有高度之比h∶h =___________。
A
【答案】 ①. 1∶1 ②. 3∶10
【解析】
【详解】[1]长方体物块放在水平地面上对地面的压强
它们的密度之比
[2]从A的上部沿水平方向截取高为h的部分，A剩余部分对地面的压强
p =ρ g(h -h)
A剩 A A
叠放后B对地面的压强
A剩余部分对地面的压强与叠放后B对地面的压强相等，则【中小学教辅资源店 微信：mlxt2022】
20. 如图所示的电路，电源电压保持不变，闭合开关S、S，断开开关S，在滑动变阻器的滑片P从a端移
1 2
动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变化范围是0.4～1.2A，则电源电压是
___________V；闭合开关S、S，断开开关S，当滑动变阻器的滑片从a端移动到中点时，小灯泡L恰好
2 1
正常发光，此过程中电路最大功率和最小功率之比为4:3，则小灯泡L的额定功率是 ___________W。
（不计温度对灯丝电阻的影响）
【答案】 ①. 12 ②. 3.2
【解析】
【详解】[1]闭合开关S、S，断开开关S，滑动变阻器的滑片P在b端时，电路中只接入R，电压表测电
1 2 1
源电压，此时电压表的示数为12V，即电源电压为12V。此时电流表的示数为1.2A，则R 的阻值为
1
[2]闭合开关S、S，断开开关S，滑动变阻器的滑片P在a端时，R 和R 串联，电压表测R 两端的电压，
1 2 1 2 1
此时电压表的示数为4V，电流表的示数为0.4A，则R 两端的电压为
2
R 的最大阻值为
2
闭合开关S、S，断开开关S 时，小灯泡L和R 串联，滑片从a端移动到中点时，电源电压不变，电路最
2 1 2
大功率和最小功率之比为4:3，由公式 可得【中小学教辅资源店 微信：mlxt2022】
可求得R =20Ω。
L
滑片移动到中点时，电路总电阻为
此时小灯泡L恰好正常发光，电路中的电流为
则小灯泡L的额定功率为
三、作图与实验探究题（共28分）
21. 如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大
致方向。
【答案】
【解析】
【详解】在法线右侧根据反射角等于入射角画出对应的反射光线OB；光从水中斜射入空气中，折射角大
于入射角，在法线右侧的空气中画出对应的折射光线OC，如图所示：【中小学教辅资源店 微信：mlxt2022】
22. 如图所示,物体静止在斜面上,请画出物体受力的示意图．
（ ）
【答案】
【解析】
【详解】地球表面的任何物体都受到重力的作用，方向竖直向下；
物体受到斜面斜向上的支持力，也斜面垂直；
在斜面上物体有向下滑动 的趋势，所以还受到沿斜面向上的摩擦力；
作用点都画在物体的重心，如图：
点睛：重点是力的示意图，对物体进行受力分析是关键，明确重力的方向始终竖直向下，与物体所处的位
置及运动状态无关．
23. 如图所示，根据图中小磁针静止时的指向，标出电源的“+”“﹣”极及图中磁感线的方向。
【答案】
【解析】【中小学教辅资源店 微信：mlxt2022】
【详解】小磁针的右端为N极，根据磁极间的相互作用规律可知，螺线管的左端为S极，右端为N极，在
磁体的周围，磁感线从磁体的N极发出回到S极，所以图中磁感线的方向水平向左；根据螺线管的右端为
N极和线圈的绕向，根据安培定则可知电流从螺线管的左端流入、右端流出，从而可以确定电源的左端为
正极，右端为负极。如下图所示
24. 图1中被测物体A的长度是 ___________cm；图2中弹簧测力计的示数为 ___________N；图3中体
温计的示数为 ___________℃。
【答案】 ①. 3.10 ②. 3.6 ③. 36.5
【解析】
【详解】[1]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度
值为1mm；物体左侧与1.00cm对齐，右侧与4.10cm对齐，所以物体的长度为
L=4.10cm-1.00cm=3.10cm
[2]弹簧测力计1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N，此时的示
数为3.6N。
[3]体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃；此时
的温度为36.5℃。
25. 小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。【中小学教辅资源店 微信：mlxt2022】
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 ___________；
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 ___________（选填
“照相机”、“投影仪”或“放大镜”）的成像特点相同；
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 ___________（选填“能”或“不能”）成
完整的像；
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅
将光屏向 ___________端移动适当距离，光屏上即可重新成烛焰清晰的像。
【答案】 ①. 同一高度 ②. 照相机 ③. 能 ④. 左
【解析】
【详解】（1）[1]点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光
屏的中央位置。
（2）[2]由图可知，物距
u=50.0cm-20.0cm=30.0cm
像距
v=65.0cm-50.0cm=15.0cm
已知f=10.0cm，此时u >2f，成倒立、缩小的实像，能够说明照相机的成像原理。
（3）[3]若用一张纸片遮住了凸透镜的上半部，物体上任一点都有光线射向凸透镜下半部，经凸透镜折射
后，照样能会聚成完整的烛焰的像，折射光线减少，会聚成的像变暗。
（4）[4]老花镜是凸透镜，对光线有会聚作用，使光提前会聚，将一副老花镜的镜片放在烛焰与凸透镜之
间且靠近凸透镜的位置，若保持光屏的位置不变，此时清晰的像成在光屏左侧，要在光屏上重新承接到烛
焰清晰的像，光屏应向左移动。
26. 某兴趣小组计划测量一块形状不规则的小石块密度，备用器材有天平、量筒、水和细线等。【中小学教辅资源店 微信：mlxt2022】
（1）在调节天平时，发现指针偏向如图甲所示，为使天平横梁平衡，应将平衡螺母向 ___________端调
节。
（2）用调节好的天平测小石块的质量时，小组成员小华估计小石块的质量约为55g，他用镊子依次将50g
砝码和最小的5g砝码放在天平的右盘，发现天平的指针静止时仍如图甲所示，则他接下来应该进行的操作
是 ___________。
（3）当右盘中所加砝码和游码位置如图乙所示时，天平横梁平衡，则小石块的质量为 ___________g。
（4）在量筒内先倒入适量的水，如图丙所示；然后将用细线系好的小石块放入量筒中，如图丁所示。测
得小石块的体积为 ___________cm3，小石块的密度为 ___________kg/m3。
（5）将小石块放入量筒中时，若有几滴水溅到量筒壁上，则小石块密度的测量值比真实值会
___________（选填“偏大”、“偏小”或“不变”）。
【答案】 ①. 左 ②. 取下5g砝码并向右移动游码 ③. 52 ④. 20 ⑤. 2.6×103 ⑥. 偏
大
【解析】
【详解】（1）[1]如图甲所示，指针偏向分度盘右侧，为使天平横梁平衡，应将平衡螺母向左端调节。
（2）[2]在测量中，指针如图甲所示，说明砝码偏重，应取下最小砝码，再向右调游码，使横梁水平平衡，
即取下5g砝码并向右移动游码。
（3）[3]如图乙所示时，小石块的质量为砝码质量与游码所对应刻度之和
（4）[4][5]根据排水法测石块体积为
石块密度为
（5）[6]将小石块放入量筒中时，若有几滴水溅到量筒壁上，会造成所测体积偏小，根据【中小学教辅资源店 微信：mlxt2022】
则小石块密度的测量值比真实值会偏大。
27. 小华做测量定值电阻R 阻值的实验，现有器材：待测电阻R、两节干电池、电压表、电流表、滑动变
x x
阻器、开关、导线若干。
（1）请按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整；（ ）
（2）连接电路时，开关断开，并将滑动变阻器滑片置于阻值 ___________处；
（3）正确连接电路，闭合开关，发现无论怎样移动滑片P，电流表都没有示数，而电压表示数接近3V，
则故障可能是 ___________（选填标号）；
A．滑动变阻器断路
B．R 断路
x
C．R 短路
x
（4）排除故障后，当电压表示数为1.3V时，电流表示数如图丙所示，则通过R 的电流大小为
x
___________A，它的阻值是 ___________Ω；
（5）本实验要多次测量取平均值，目的是 ___________；
（6）小华对实验进行进一步拓展，利用电源（电压未知但恒定不变）、阻值为R 的定值电阻、电流表、
0
开关等器材，设计了如图丁所示的电路也能测出R 的阻值，请你完成下列实验步骤：
x
①按电路图正确连接电路，闭合开关S，断开开关S，读出电流表示数I；
1 1
②___________，读出电流表示数I；
2
③根据实验数据，计算出待测电阻R=___________。（用R、I、I 表示）
x 0 1 2【中小学教辅资源店 微信：mlxt2022】
【答案】 ①. ②. 最大 ③. B ④. 0.26 ⑤. 5
⑥. 减小误差 ⑦. 再闭合开关S ⑧.
1
【解析】
【详解】（1）[1]滑动变阻器要采取“一上一下”的连接方式，与待测电阻串联，如图
（2）[2]为保护电路，连接电路时，开关断开，并将滑动变阻器滑片置于阻值最大处。
（3）[3] A．若滑动变阻器断路，电路断路，电流表、电压表都无示数，故A不符合题意；
B．电流表示数没有，说明电路断开，电压表示数接近电源电压，说明电压表、电流表、滑动变阻器、开
关与电源两极连通，所以电路故障可能是定值电阻断路，故B符合题意；
C．若R 短路，电压表与R 并联，电压表无示数，电流表有示数，故C不符合题意。
x x
故选B。
（4）[4]由图知，电流表量程为 ，分度值为0.02A，读数为0.26A。
[5]则待测电阻
（5）[6]为了使结果更加准确，应多测几组电流、电压值，计算出多组R 的值，然后求平均值，这样可以
x
减小误差。
（6）①按电路图正确连接电路，闭合开关S，断开开关S，读出电流表示数I，此时电阻R 两端的电压即
1 1 0
为电源电压【中小学教辅资源店 微信：mlxt2022】
②[7]再闭合开关S，电阻R、R 并联，读出电流表示数为电路总电流，因为电源电压不变，所以流过电阻
1 0 x
R 电流不变，根据并联电路电流特点，流过电阻R 的电流
0 x
③[8]电阻R 的值
x
四、解答题（共22分）
28. 某学校，需要把1000kg的水从20℃加热到80℃，[q =4×107J/m3，c =4.2×103J/（kg•℃）]求：
天然气 水
（1）这些水吸收的热量；
（2）若用天然气加热，不计热量损失，需要完全燃烧多少m3的天然气？
【答案】（1）2.52×108J；（2）6.3m3
【解析】
【详解】解：（1）根据吸热的计算公式可得，这些水吸收的热量为
（2）由题意可知，不计热量损失，天然气完全燃烧放出的热量为
根据
可得，加热这些水所需要天热气的体积为
答：（1）这些水吸收的热量为2.52×108J；
（2）若用天然气加热，不计热量损失，需要完全燃烧6.3m3的天然气。
29. 如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为 ，滑动变阻器R
2
标有“1A”字样，最大阻值未知。闭合开关S、S，断开开关S，将滑动变阻器R 的滑片P从b端移动到
1 3 2 2
a端，得R 的“U﹣I”关系图像如图乙所示。
1
（1）求电阻R 的阻值和R 的最大阻值；
1 2【中小学教辅资源店 微信：mlxt2022】
（2）若闭合开关S、S，断开开关S，使R 的滑片P位于a端，此时电流表示数为0.42A，求R 通电50s
2 3 1 2 3
产生的电热；
（3）若闭合开关S、S，断开开关S，且电压表的量程为 ，在保证电路元件都安全的情况下，
1 3 2
求电路总功率的变化范围。
【答案】（1） ， ；（2） ；（3）
【解析】
【详解】解：（1）闭合开关S、S，断开开关S，滑动变阻器R 与R 串联，将滑动变阻器R 的滑片P从
1 3 2 2 1 2
b端移动到a端时，电路中只有R，由乙图可知，此时R 两端的电压为6V，电流为0.6A，电阻R 的阻值
1 1 1
滑动变阻器R 的滑片P在b端时，滑动变阻器R 与R 串联，变阻器连入电路的电阻最大，此时R 两端的
2 2 1 1
电压为1V，电流为0.1A，R 的最大阻值
2
（2）电源电压保持不变，若闭合开关S、S，断开开关S，电阻R 与R 并联，电流表测干路电流；使R
2 3 1 2 3 2
的滑片P位于a端，滑动变阻器接入电路的电阻最大为50Ω，通过滑动变阻器的电流
通过R 的电流
3
R 通电50s产生的电热
3【中小学教辅资源店 微信：mlxt2022】
（3）若闭合开关S、S，断开开关S，滑动变阻器R 的滑片P在b端时，滑动变阻器R 与R 串联，变阻
1 3 2 2 2 1
器连入电路的电阻最大，此时R 两端的电压为1V，电流为0.1A，电路中的电流最小，电路的功率最小，
1
最小功率为
电压表的示数最大时，电路中的电流最大，电流的最大值
电路的最大功率
电路总功率的变化范围为： 。
答：（1）电阻R 的阻值为 ，R 的最大阻值为 ；
1 2
（2）R 通电50s产生的电热为 ；
3
（3）电路总功率的变化范围为 。
30. 如图所示，水平地面上放置一个底面积为0.03m2薄壁圆柱形容器，容器侧面靠近底部有一控制出水的
阀门K。边长为0.1m的正方体木块A体积的 浸入水中，下方用细线T 系有重为3N的合金球B，B的
B
体积是A体积的0.1倍。木块A上方的悬线T 能承受的最大拉力为5N，此时悬线T 处于松弛状态。（容
A A
器内的水足够深，不计细线的体积和质量，ρ =1.0×103kg/m3，g取10N/kg）求：
水
（1）木块A受到的浮力大小；
（2）细线T 对合金球B的拉力大小；
B
（3）打开阀门K使水缓慢流出，当悬线T 断裂的一瞬间关闭阀门K，此时木块A排开水的体积为多少？
A
（4）若在悬线T 断裂的一瞬间关闭阀门K同时剪断细线T ，待木块A再次静止漂浮时，与悬线T 断裂
A B A
的瞬间相比，容器底受到水的压强改变了多少？【中小学教辅资源店 微信：mlxt2022】
【答案】（1）9N（2） （3） （4）
【解析】
【详解】解：（1）由题意知A物体的体积为
此时A物体浸没在水中的体积为
根据阿基米德原理可知此时物体A受到浮力为
（2）物体B的重力为 ，B物体的体积为A物体体积的0.1倍
由于物体B完全浸没在水中故
根据阿基米德原理可得B物体在水中受到的浮力为
对物体B进行受力分析，受到一个向上T 对合金球B的拉力，一个自身的重力3N，还有一个向上的浮力
B
1N，在这3个力的作用下物体B处于平衡，故有以下关系
所以【中小学教辅资源店 微信：mlxt2022】
（3）由于B受到一个向上T 的拉力，所以B对A也有一个向下大小为T 的拉力2N。对A进行分析，A
B B
受到一个向上大小为9N的浮力，受到一个自身的重力G ，还受到一个向下的大小为2N的拉力，此时A
A
处于平衡状态，故有关系式
所以 ，当悬线T 断裂的一瞬间时，对A进行分析，此时A受到自身重力7N，受到B对A的拉力
A
2N，受到向上的拉力T （由题意知绳子断掉时，T 为5N），受到向上浮力 ，故有如下关系式
A A
故此时
根据阿基米德原理
故
（4）若悬线T 断裂的一瞬间关闭阀门K同时剪断细线T ，对A进行分析，此时A受到竖直向下重力
A B
7N，竖直向上浮力7N，故根据阿基米德原理有下式
则
由于容器底面积 ，根据液面高度变化量
故
所以压强的变化量为【中小学教辅资源店 微信：mlxt2022】
答：（1）木块A受到的浮力大小为9N；
（2）细线T 对合金球B的拉力大小为 ；
B
（3）打开阀门K使水缓慢流出，当悬线T 断裂的一瞬间关闭阀门K，此时木块A排开水的体积为
A
；
（4）容器底受到水的压强改变了 。【中小学教辅资源店 微信：mlxt2022】
