【巩固练习】
一、填空题
1、家中用电器的额定电压一般是_______V，通常情况下它们以___________的连接方式接入电路，用电饭
煲煮饭是因为电流具有___________效应，如果你家中的用电器突然全部停止工作，经检查发现是空气开
关掉闸了，你认为原因可能是___________。
2、小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过 W。当家里
只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为 J,该微波炉的功率为
W。

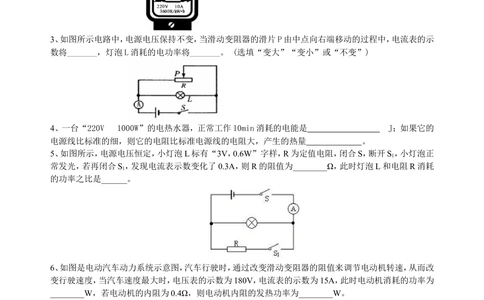

3、如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示
数将_______，灯泡L消耗的电功率将_______。 (选填“变大”“变小”或“不变”)
4、一台“220V 1000W”的电热水器，正常工作10min消耗的电能是 J；如果它的
电源线比标准的细，则它的电阻比标准电源线的电阻大，产生的热量 。
5、如图所示，电源电压恒定，小灯泡L标有“3V，0.6W”字样，R为定值电阻，闭合S，断开S，小灯泡正
1
常发光，若再闭合S，发现电流表示数变化了0.3A，则R的阻值为________Ω，此时灯泡L和电阻R消耗
1
的功率之比是______。
6、如图是电动汽车动力系统示意图，汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改
变行驶速度，当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为
________W，若电动机的内阻为0.4Ω，则电动机内阻的发热功率为________W。
二、选择题
7、如图所示的家用电器中，正常工作时的电功率最接近25W的是（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
8、可调节台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成的。调节电位器的旋钮使灯由亮
变暗的过程中，电路的总功率将（ ）
A．变小 B．变大 C．不变 D．无法确定

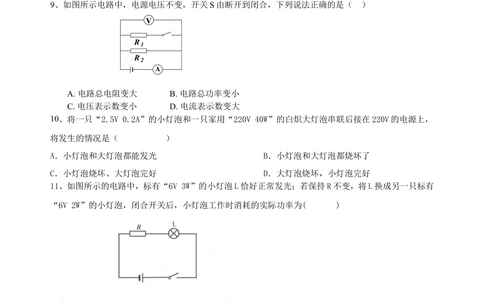

9、如图所示电路中，电源电压不变，开关S由断开到闭合，下列说法正确的是（ ）
A. 电路总电阻变大 B. 电路总功率变小
C. 电压表示数变小 D. 电流表示数变大
10、将一只“2.5V 0.2A”的小灯泡和一只家用“220V 40W”的白炽大灯泡串联后接在220V的电源上，
将发生的情况是（ ）
A．小灯泡和大灯泡都能发光 B．小灯泡和大灯泡都烧坏了
C．小灯泡烧坏、大灯泡完好 D．大灯泡烧坏，小灯泡完好
11、如图所示的电路中，标有“6V 3W”的小灯泡L恰好正常发光；若保持R不变，将L换成另一只标有
“6V 2W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率为( )
A.大于2W B.等于2W
C.小于2W D.无法确定
12、甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，下列说法不正确的是（ ）
A.甲灯两端的电压比乙灯的大
B.甲灯的电阻比乙灯的小
C.通过甲灯的电流比乙灯的大
D.相同时间内，甲灯消耗的电能比乙灯多
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育
三、实验题
13、小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0—
0.6A、0—3A）电压表（0—3V，0—15V），滑动变阻器（50Ω，1.5A）额定电压为 2.5V的小电灯（正常发光时
的电阻约为7Ω），开关各一个，导线若干。
（1）小明在实验中电流表应该选择________的量程，电压表应该选择________的量程。

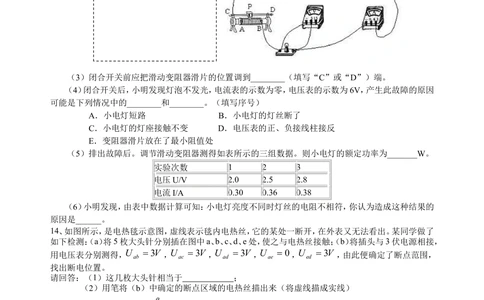

（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图。
（3）闭合开关前应把滑动变阻器滑片的位置调到________（填写“C”或“D”）端。
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因
可能是下列情况中的________和________。（填写序号）
A．小电灯短路 B．小电灯的灯丝断了
C．小电灯的灯座接触不变 D．电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排出故障后。调节滑动变阻器测得如表所示的三组数据。则小电灯的额定功率为_______W。
实验次数 1 2 3
电压U/V 2.0 2.5 2.8
电流I/A 0.30 0.36 0.38
（6）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相符，你认为造成这种结果的
原因是______。
14、如图所示，是电热毯示意图，虚线表示毯内电热丝，它的某处一断开，在外表又无法看出。某同学做了
如下检测：（a）将5枚大头针分别插在图中a、b、c、d、e处，使之与电热丝接触；（b）将插头与3伏电源相接，
用电压表分别测得，U 3V ，U 3V ，U 3V ，U 0，U 3V ，由此便确定了断点范围，
ab ac ad ae ed
找出断电位置。
请回答：（1）这几枚大头针相当于 ；
（2）用笔将（b）中确定的断点区域的电热丝描出来（将虚线描成实线）
四、计算题
15、如图所示的电路中，电源电压恒定为4.5V，电压表量程为“0～3V”，变阻器R的最大值为20Ω，小灯
泡L的规格为“2.5V 1.25W”。假设灯泡电阻不变，求闭合开关后，电路中小灯泡工作的最小功率。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育
16、如图所示的电路中，电源电压为9V，电流表的量程为0—0.6A，电压表的量程为0—3V灯泡的规格为
“6V 3W”。不计温度对电阻的影响，为了使滑动变阻器的滑片无论滑到什么位置，用电器和电表都不
损坏。问：
（1）定值电阻R的阻值不能小于多少？
（2）滑动变阻器连入电路的阻值不能大于多少？
【答案与解析】
1、【答案】220； 并联 ；热 ； 电流过大
【解析】保险丝熔断，空气开关掉闸都是由于家庭电路中的总功率过大，或者电路短路造成的。
2、【答案】2200 ； 60000 ； 1000
【解析】P=UI=220V 10A =2200W；由于1千瓦时电能表转3600转。所以60转表示消耗的电能 W
60000J，
3、【答案】变小；不变
【解析】当滑动变阻器向右移动时，电阻变大，总电阻变大，电压不变，所以电流表变小；滑动变阻器和
灯泡并联，彼此互不影响，所以灯泡的电功率不变。
4、【答案】6×105 ； 多
5、【答案】10 ； 2：3
【解析】由灯泡正常发光可知，电源电压为3V，当电流表示数增加了0.3A时，
说明R的电阻为 。电阻消耗的功率为 ，
灯泡正常发光，实际功率等于额定功率0.6W，所以灯泡与电阻的功率之比为2：3。
6、【答案】2700 ； 90
【解析】电动机消耗的功率可用电动机两端的电压和通过的电流利用电功率的公式P=UI，直接计算求
解；加在电动机线圈两端的电压为 ，内阻发热的功率为6V×15A=90W。
7、【答案】B
【解析】记住常见的用电器的功率，计算器约0.5mW,台灯约25W，电饭锅约800W，洗衣机约500W。故符合
要求的只有B项。
8、【答案】A
【解析】灯泡变暗，电位器的电阻变大，总电阻变大，电压不变，所以总功率变小。
9、【答案】D
【解析】电源电压不变，则各支路互不影响。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
10、【答案】A
【 解 析 】 灯 泡 的 电 阻 为 ， 白 炽 灯 的 电 阻 为
，则电路中的电流 ，小灯泡和白炽灯的额定电流都大
于电路中电流，所以都能发光。
11、【答案】A
【解析】“6V 3W”的小灯泡L 的电阻为 ，而“6V 2W”的小灯泡L 的电阻为
1 2
，L 比L 的电阻大，接入电路中，实际电压大于额定电压，所以实际功率大于2W。
2 1
12、【答案】A
13、【答案与解析】
（1）由于小电灯的额定电压为2.5V，故电压表的量程应选0～3V，再根据题中小电灯正常发光时电阻
约为7Ω，可知此时电流约为0.36A，故电流表的量程应选在0～0.6A。
（2）电路图如图所示。
（3）闭合开关前应把滑动变阻器滑片的位置调到电阻最大的位置，故为C端。
（4）此时可用排除法来确定；若小电灯短路，则电流表的示数就不可能为零，故A排除；若电压表的
正负接线柱接反，电流表的示数也同样不可能为零，电压表的示数也不会正常发，故D排除，正确的答案
为B、C，它们都是因为断路，电压表串联接入电路，电路中几乎没有电流。
（5）当小电灯正常工作时，电压为2.5V，通过的电流为0.36A，由此可求出它的额定功率为0.90W。
（6）这是由于灯丝的电阻与温度有关。
14、【答案】（1）这几枚大头针相当于接线柱（或导线或导体）
（2）断点区如图所示
U 3V
【解析】用电压表测得 ab ，说明从插头处到ab两点间的线路完好，断路出在ab之间；用电压表
U 3V U 3V
测得 ac ，说明从插头到ac两点间的线路完好，断路处在ac两点之间；用电压表测得 ad ，说
U 0 U 3V
明从插头到ad两点间线路完好，断路出在ad之间；用电压表测得 ae ， ed ，说明从插头到两
点间线路完好，断路出在ed之间。
15、【答案与解析】
设变阻器进入电路的阻值为 ，依题意有如下两式成立：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
① ②
联立①、②可得： 。因此电路中的最小电流为
所以灯泡的最小功率
16、【答案与解析】
（1）灯泡电阻 。
当滑片位于最左端时， （灯泡额定电流为 ）
解不等式得 。
（2）设变阻器可连入电路的阻值为 ，通过以上分析可知当R=6Ω时，无论滑片如何滑动，
电流表和灯泡都是安全的，只要电压表不超0—3V量程即可。
依题意列出不等式：
解得
