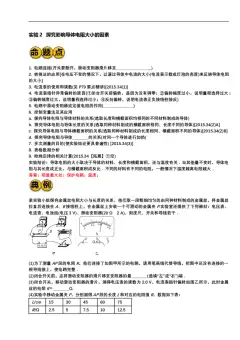

实验2 探究影响导体电阻大小的因素
1. 电路连接(开关要断开，滑动变阻器滑片移至____________________)
2. 转换法的应用[在电压不变的情况下，以通过导体中电流的大小(电流表示数或灯泡的亮度)来反映导体电阻
的大小]
3. 电流表的使用和读数(见P79要点精讲)[2015.34(1)]
4. 电流表指针异常偏转的原因(①闭合开关前偏转，是因为没有调零；②偏转幅度过小，说明量程选择过大；
③偏转幅度过大，说明量程选择过小；④反向偏转，说明电流表正负接线柱接反)
5. 电路中滑动变阻器或定值电阻的作用(_________________)
6. 控制变量法及其应用
a. 探究导体电阻与导体材料的关系(选取长度和横截面积均相同的不同材料制成的导体)
b. 探究导体电阻与导体长度的关系(选取同种材料制成的横截面积相同、长度不同的导体)[2015.34(2)A]
c. 探究导体电阻与导体横截面积的关系(选取同种材料制成的长度相同、横截面积不同的导体)[2015.34(2)B]
d. 探究导体电阻与导体_________的关系(对同一个导体进行加热)
7. 多次测量的目的(使实验结论更具普遍性) [2015.34(3)]
8. 表格数据分析
9. 欧姆定律的相关计算(2015.34【拓展】①空)
实验结论：导体电阻的大小取决于导体的材料、长度和横截面积，还与温度有关．当其他量不变时，导体电
阻与其长度成正比，与横截面积成反比．不同的材料有不同的电阻，一般情况下温度越高电阻越大．
答案：阻值最大处；保护电路；温度；
某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝
拉直后连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材：电压表、
电流表、电池组(电压3 V)、滑动变阻器(20 Ω 2 A)、刻度尺、开关和导线若干．
(1)为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一
根导线接上，使电路完整．
(2)闭合开关前，应将滑动变阻器的滑片移至变阻器的最_________(选填“左”或“右”)端．
(3)闭合开关，移动滑动变阻器的滑片，测得电压表的读数为 2.0 V，电流表指针偏转如图乙所示，此时金属
丝的电阻R＝_________Ω.
(4)实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如下表：
L/cm 15 30 45 60 75
R/Ω 2.5 5 7.5 10 12.5
0关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻___________
(选填“越大”或“越小”)．
(5)在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种研究问题的
科学方法叫：_______________________．在下列两个电学实验中，应用此方法的是：_________(选填字母)．
A. 用伏安法测电阻
B. 探究电流与电压、电阻的关系
答案：(1)
(2)右；(3)5；(4)越大；(5)控制变量法；B；
补充设问：
(1)小明在做此实验时，闭合开关以后，发现电压表的读数为3 V，电流表的指针几乎没有发生偏转,则电路可
能出现的故障是电阻丝AP部分___________．
(2)小明排除故障后继续实验，他将金属丝对折后接入电路中，发现电流表的示数变大，由此得出结论：导体
的横截面积越大，电阻越小．请你判断小明的做法是否正确？________(选填“正确”或“错误”)，请说明理由：
____________________________________________________________________________________________.
答案：断路；错误；因为在实验的过程中，改变了导体的横截面积，但是却没有控制导体的长度相同
（基础+电能输送）1. 在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想:
①导体的电阻与导体的长度有关；
横截面
序号 材料 长度/m
积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
②导体的电阻与导体的横截面积有关；
① 导体的电阻与导体的材料有关。
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想①，应该选用编号为___________的两根电阻丝进行实验；如果选用编号为A、C两根
电阻丝进行实验，是为了验证猜想_______(填序号)；如果选用编号为A、D两根电阻丝进行实验，是为了验
证猜想________(填序号)；分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，由此，
初步得到的结论是长度和横截面积相同时，____________________________________。
（2）有同学认为：可以根据灯泡亮度的变化来判断接人的电阻丝的阻值变化情况，老师指出:此实验中这种
方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化__________(选填“明显”
或“不明显”)。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）本实验他们采用的实验方法是_____________法；
（4）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝输电线，
这样就__________了输电线的电阻，从而可以_______输电线上的电能损失(均选填“增大”或“减小”).
答案：（1）A、B，②，③，导体的电阻与导体的材料有关；
（2）不明显；
（3）控制变量；
（4）减小，减小。
（实验改进）2. 学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、
干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图17甲所示的电路，小明将
合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表。
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。
实验次数 1 2 3 4 5
连接方式 一根 两根串联 三根串联 两根并联 三根并联
电流表读数/A 0.15 0.1 0.6 0.9
（2）为了探究电阻的大小与长度的关系，应该对比 （选填实验次数序号）次实验数据得出结论。对
比实验次数1、4、5的数据可知，电阻的大小与横截面积的关系是：
。
（3）为了避免电流过大而过多消耗电池电能，对实验电路可做的改进为：
答案：（1）0.3；
（2）1、2、3；
同种材料、长度相同的导体，横截面积越小，电阻越大；
（3）在电路中串联一个定值电阻（或小灯泡）
