专题 32 力学实验专题（三）（原卷版）
【内容播报】
特别说明：典例主要是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关
中的基础过关主要是2022年的期末考试题，能力提升主要是2023年的模拟考试题，真题感
悟主要2023年的中考真题中，所有题型经过多次筛选。知识点以挖空的形式设计，便于学生
提前预习，实验通过方法总结，知识加工，便于学生理解和记忆，好题冲关分层设计，针对
于不同的学生。
实验 好题冲关
实验12：探究动能的大小与那些因素有关（1典例+2即时检测） 基础过关（21）
实验13：探究重力势能的大小与那些因素有关（1典例+2即时检测） 能力提升（21）
实验14：探究杠杆的平衡条件（1典例+2即时检测） 真题感悟（15题）
实验15：测滑轮组的机械效率（1典例+2即时检测）
实验16：探究斜面的机械效率（1典例+2即时检测）
1. 掌握影响动能的因素，并能利用实验探究动能的大小与那些因素有关；
2. 掌握影响重力势能大小的因素，并能利用实验探究重力势能的大小与那些因素有关；
3. 掌握杠杆的平衡条件，并能利用实验探究杠杆的平衡条件；
4. 掌握机械效率的算法，并利用滑轮组探究其机械效率；
5. 掌握利用实验探究斜面的机械效率；
实验十二 探究动能的大小与那些因素有关
1.提出问题
运动的物体具有动能，能对物体做功。动能的大小与什么因素有关?
2.猜想与假设
物体动能的大小与物体的质量和物体运动的速度有关
3.设计并进行实验
（1）如图1甲所示，让钢球从斜面上滚下，打到小木块上.推动小木块做功，记下木块移动的距离。让同
一个钢球从不同高度滚下，看哪次木块被推得远，说明了什么问题?
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
(2)换用质量不同的钢球，如图所示，让它们从同-个高度滚下，看哪个钢球把木块推得远，进而得出结论。
4.分析与论证
运动物体的速度越大，质量越大，动能就越大。
5.交流与评估
（1）控制变量法的应用:探究动能大小与质量的关系时，保持物体的速度不变;探究动能大小与速度的关
系时保持物体的质量不变。
（2）转换法的应用:用木块移动的距离表示小球动能的大小。
（3）通过改变小球在斜面上的高度来改变小球运动的速度。
【典例1】（2023·湖南郴州·统考中考真题）小明通过下面的实验，研究“动能的大小与物体运动的速度有
关”的问题。质量相同的小球，从斜面上不同高度处自由滚下，小球到达水平面时的速度是 的。
（选填“相同”或“不同”）。
（1）实验1将小球从斜面顶端自由滚下（图甲），观察到木块被撞出了一段距离。
（2）实验2将小球从斜面中间自由滚下（图甲乙），观察到木块被撞出的距离比实验1的距离
（选填“短”、“长”或“相等”）由上述实验现象，我们可以得出结论；同一物体， ，动能
越大。
（3）实验3将小球从一光滑斜槽轨道（OAB）O点自由滚下（图丙），依次经过A、B两点到达C点（忽
略空气阻力），设A、B两点的机械能分别为 和 ，则 （选填“>”、“=”或“<”）。
当小球从B点做斜抛运动到达最高点C时，假设小球所受的外力全部消失，则小球将 。
A．沿a轨迹运动 B．沿b轨迹运动
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．沿c轨迹运动 D．保持静止
【即时检测1】（2021·辽宁大连·统考一模）某同学猜想“动能大小与质量和速度有关”，在探究物体动能
与这两者的关系时，该同学先进行如图所示操作：三辆小车分别从同一斜面的相同高度由静止释放，撞击
水平面上同一木块。
（1）甲、乙、丙三图探究的是小车的动能与 的关系，实验中是通过观察 来比较动能
的大小；
（2）小明设计实验中，用小车释放高度影响小车到达水平面的速度，所以小车的释放高度要“适当”。
那么释放高度过小有什么不足？
（3）若要探究动能与另一个因素的关系时，让同一辆小车从 （选填“相同”或“不同”）的
高度静止释放，推动木块在水平面上移动；
（4）该小组同学某次记录的部分实验数据如表：
实验次数 1 2 3
2
小车质量m/g 10 30
0
小车释放的高度h/cm 5 5 5
1
木块移动距离s/cm 10 29
8
分析表中数据可以得出的探究结论是 。
【即时检测2】（2022·山东威海·统考一模）如图是某同学探究“物体动能大小与哪些因素有关”的实验装
置示意图。
（1）实验中，他通过比较木块移动距离的远近来判断小球动能的大小，这里运用的科学方法是
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
，运用的物理知识（或物理原理）是：小球移动的距离越远，克服 越多， 能转化
为内能就越多；
（2）实验时，他将同一小球从斜面的不同高度由静止释放，发现高度越高，木块被推得越远，则可得到
的结论是 ；
（3）若要探究动能大小与质量的关系，实验时要改变小球的质量，并控制 （填物理量名称）
保持不变。
实验十三 探究重力势能的大小与那些因素有关
1.提出问题
被举高的物体具有重力势能，能对物体做功。重力势能的大小与什么因素有关?
2.猜想与假设
物体重力势能的大小与物体的质量和物体所处的高度有关。
3.设计并进行实验
（1）让同一重物从不同高度自由下落，冲击小方桌(小方桌的桌腿是四根钉，并放置在沙箱的沙面上)。
如图 1所示.比较小方桌下陷的深度，进而推断重物具有的重力势能与重物所在高度的关系。
（2）让不同质量的重物从同一高度自由落下，冲击小方桌，如图2 所示，比较小方桌下陷的深度，进而
推断重物具有的重力势能与重物质量的关系。
4. 分析与论证
物体所处的高度越高，质量越大，重力势能越大。
5. 交流与评估
（1）控制变量法的应用:探究重力势能大小与质量的关系时，保持物体的竖直高度不变:探究重力势能大
小与竖直高度关系时，保持物体的质量不变。
（2）转换法的应用:用桌腿陷入沙中的深度表示重力势能的大小。
（3）所选择的沙子要松软，便于使桌腿陷人沙中，方便比较重力势能的大小
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【典例2】（2015·湖南衡阳·中考真题）某同学在体育活动中，从铅球下落陷入沙坑的深度情况猜想到：物
体的重力势能可能与物体的质量、下落高度和运动路径有关．于是设计了如图所示的实验：用大小、形状
相同的A、B、C、D四个铅球，其中A、C、D三球的质量为m，B球质量为2m，让A、B两球从距沙表
面高H静止下落，C球从距沙表面高2H静止下落，D球从距沙表面高2H的光滑弯曲管道上端静止滑入，
最后从管道下端竖直地落下（球在光滑管道中运动的能量损失不计）．实验测得A、B两球陷入沙深度分
别为h 和h，C、D两球陷入沙深度均为h，且h＜h＜h．
1 2 3 1 2 3
（1）本实验中，铅球的重力势能大小是通过 来反映的．
（2）比较A、B两球，发现B球陷入沙深度更大，由此可得出结论：当下落高度一定时，
．
（3）比较 两球，发现C球陷入沙中深度更大，由此可得出结论：当物体质量相同时，下落的高度越
高，物体的重力势能越大．
（4）比较C、D两球，发现两球运动的路径不同，但陷入沙深度相同，由此可得出结论：物体的重力势能
与物体运动的路径 （选填：“有关”或“无关”）．
（5）小球在下列过程陷入沙面前，将重力势能转化为 能，陷入沙中后到小球静止过程中，将机械能
转化为 能．
【即时检测1】（2023·江苏常州·校考模拟预测）在探究“重力势能的大小与哪些因素有关”的实验中，已
知重物A、B、C的底面积相同，质量关系为m ＝m ＜m ，三个完全相同的木桩和三个从不同高度处释放
A B C
时的重物位置如图甲所示，木桩被打击后陷入沙中的情形如图乙所示，重物B、C将木桩打入沙中的深度
相同；
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）让重物自由下落打击在木桩上，通过观察木桩陷入沙中的深度判断 （选填“重物”“木桩”）
的重力势能大小，这种研究方法是 （选填“控制变量法”或“转换法”）；
（2）比较 两个重物将木桩打入沙中的深度，可判断重力势能的大小和高度的关系，得出的结论是：
在 一定时，物体的高度越 ，重力势能越大；
（3）结合（2）中的实验结论，通过比较B和C两个重物将木桩打入沙中的深度，我们 （选填
“能”或“不能”）得出物体的重力势能与其质量有关的结论。
【即时检测2】（2022·安徽合肥·合肥38中统考一模）小明探究“重力势能与重物质量和下落高度的关
系”，如图所示，重物质量m＜M，让重物自由下落到平放在细沙表面的小桌上，通过观察桌腿下陷的深
度判断重物的重力势能大小；
（1）由实验步骤 ，可判断重力势能的大小和重物下落高度的关系；
（2）小明认为由实验步骤B和C，可判断重力势能的大小和重物质量的关系，该观点错误，理由是
。
实验步
A B C
骤
具体操
作
实验现
象
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
实验十四 探究杠杆的平衡条件
1.专项点拨
（1）杠杆平衡条件为FL=FL，实验结论为定量关系，因此在实验设计中应合理设计实验步骤，对动力、
1 1 2 2
阻力、动力臂、阻力臂进行测量。
（2）测量动力阻力时常采用固定质量的钩码，通过悬挂钩码的个数表示动力、阻力的大小。也可选用弹
簧测力计等工具进行直接测量，但要注意力与力臂垂直。
（3）在测量力臂时，为方便测量，应调节杠杆在水平位置平衡，此时悬挂钩码的动力阻力竖直向下，水
平杠杆与力臂重合，可通过杠杆刻度直接得出力臂大小。
2. 注意事项
（1）在设置杠杆时，将支点设置在杠杆中心位置，可平衡掉杠杆自重影响，方便得出结论。
（2）使用弹簧测力计时，若力与力臂不垂直，则力臂较小测得的力较大。
（2）在实验过程中要多次改变动力、阻力、动力臂、阻力臂，让实验结论具有普遍性。
【典例3】（2023·辽宁阜新·统考中考真题）小新利用如图所示实验装置进行“探究杠杆的平衡条件”实验。
（1）如图甲所示已静止的杠杆，将平衡螺母向 调节，使其在水平位置平衡；
（2）多次改变钩码的个数和位置，并使杠杆在水平位置平衡（如图乙所示），得到如下实验数据。分析
数据可总结出杠杆的平衡条件是 ；
次
动力F/N 动力臂l/cm 阻力F/N 阻力臂l/cm
数 1 1 2 2
1 1.0 10 0.5 20
2 1.5 10 1.0 15
3 2.0 15 1.5 20
（3）实验中多次改变力和力臂的大小，目的是 ；
（4）如图丙所示的剪刀属于 杠杆，工人师傅用该剪刀修剪树枝时，应把树枝放在剪刀的
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
位置，树枝最容易被剪断（选填“A”“B”或“C”）。

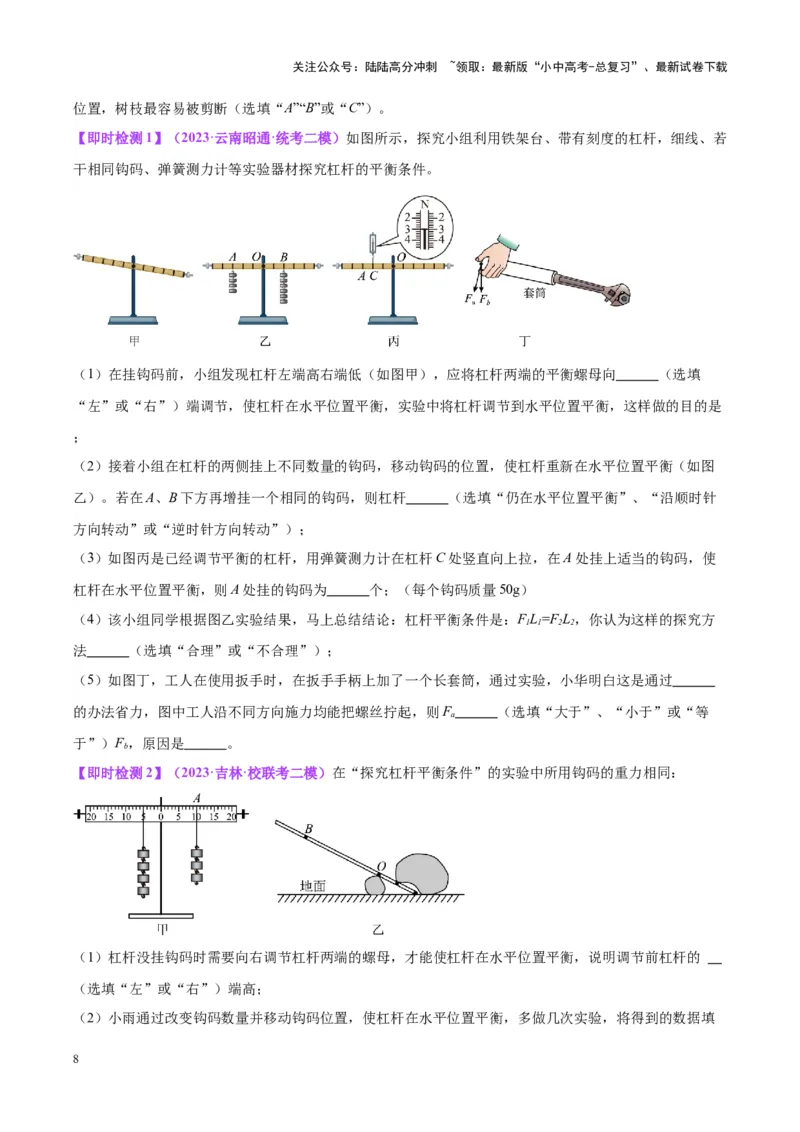

【即时检测1】（2023·云南昭通·统考二模）如图所示，探究小组利用铁架台、带有刻度的杠杆，细线、若
干相同钩码、弹簧测力计等实验器材探究杠杆的平衡条件。
（1）在挂钩码前，小组发现杠杆左端高右端低（如图甲），应将杠杆两端的平衡螺母向 （选填
“左”或“右”）端调节，使杠杆在水平位置平衡，实验中将杠杆调节到水平位置平衡，这样做的目的是
；
（2）接着小组在杠杆的两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡（如图
乙）。若在A、B下方再增挂一个相同的钩码，则杠杆 （选填“仍在水平位置平衡”、“沿顺时针
方向转动”或“逆时针方向转动”）；
（3）如图丙是已经调节平衡的杠杆，用弹簧测力计在杠杆C处竖直向上拉，在A处挂上适当的钩码，使
杠杆在水平位置平衡，则A处挂的钩码为 个；（每个钩码质量50g）
（4）该小组同学根据图乙实验结果，马上总结结论：杠杆平衡条件是：FL=FL，你认为这样的探究方
1 1 2 2
法 （选填“合理”或“不合理”）；
（5）如图丁，工人在使用扳手时，在扳手手柄上加了一个长套筒，通过实验，小华明白这是通过
的办法省力，图中工人沿不同方向施力均能把螺丝拧起，则F （选填“大于”、“小于”或“等
a
于”）F，原因是 。
b
【即时检测2】（2023·吉林·校联考二模）在“探究杠杆平衡条件”的实验中所用钩码的重力相同：
（1）杠杆没挂钩码时需要向右调节杠杆两端的螺母，才能使杠杆在水平位置平衡，说明调节前杠杆的
（选填“左”或“右”）端高；

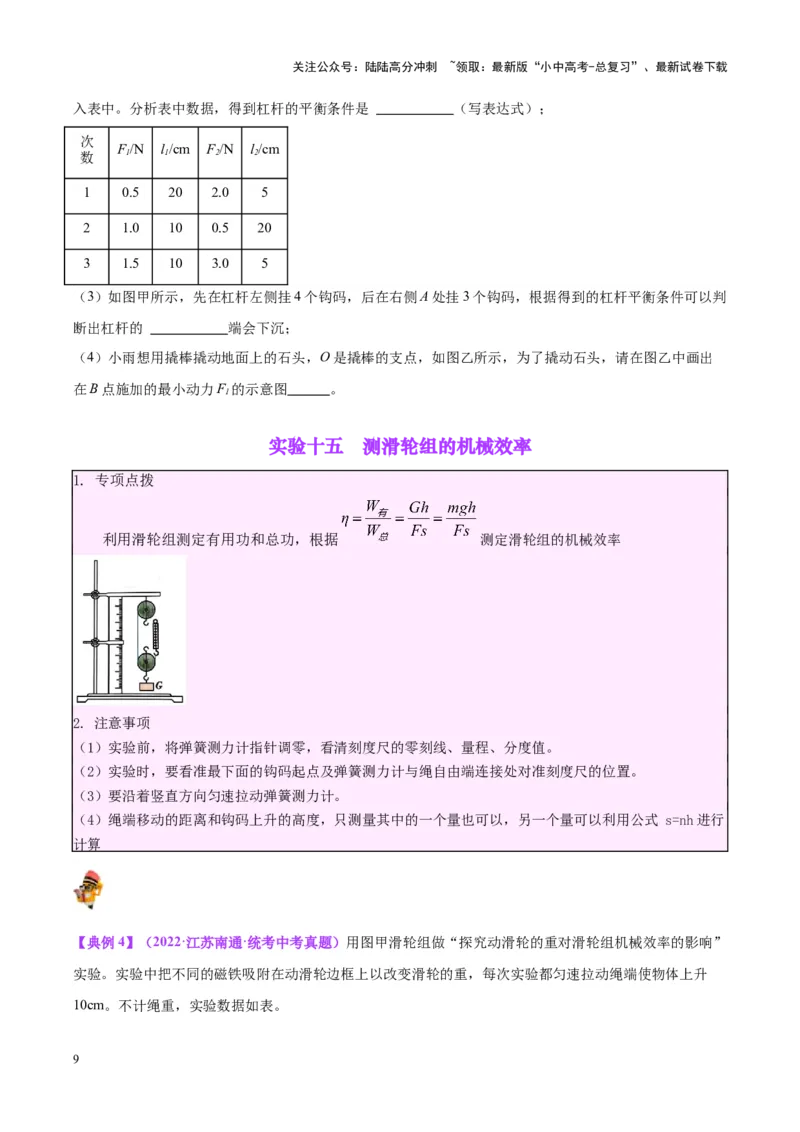

（2）小雨通过改变钩码数量并移动钩码位置，使杠杆在水平位置平衡，多做几次实验，将得到的数据填
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
入表中。分析表中数据，得到杠杆的平衡条件是 （写表达式）；
次
F/N l/cm F/N l/cm
数 1 1 2 2
1 0.5 20 2.0 5
2 1.0 10 0.5 20
3 1.5 10 3.0 5
（3）如图甲所示，先在杠杆左侧挂4个钩码，后在右侧A处挂3个钩码，根据得到的杠杆平衡条件可以判
断出杠杆的 端会下沉；
（4）小雨想用撬棒撬动地面上的石头，O是撬棒的支点，如图乙所示，为了撬动石头，请在图乙中画出
在B点施加的最小动力F 的示意图 。
1
实验十五 测滑轮组的机械效率
1. 专项点拨
利用滑轮组测定有用功和总功，根据 测定滑轮组的机械效率
2. 注意事项
（1）实验前，将弹簧测力计指针调零，看清刻度尺的零刻线、量程、分度值。
（2）实验时，要看准最下面的钩码起点及弹簧测力计与绳自由端连接处对准刻度尺的位置。
（3）要沿着竖直方向匀速拉动弹簧测力计。
（4）绳端移动的距离和钩码上升的高度，只测量其中的一个量也可以，另一个量可以利用公式 s=nh进行
计算
【典例4】（2022·江苏南通·统考中考真题）用图甲滑轮组做“探究动滑轮的重对滑轮组机械效率的影响”
实验。实验中把不同的磁铁吸附在动滑轮边框上以改变滑轮的重，每次实验都匀速拉动绳端使物体上升
10cm。不计绳重，实验数据如表。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
G G
次数 F/N η/%
/N /N
物 动
1 6.0 0.3 2.2 90.9
2 6.0 1.0
3 6.0 1.9 2.9 69.0
4 6.0 3.2 3.4 58.8
（1）每次实验绳端移动距离为 cm；
（2）第2次实验中拉力F的示数如图乙，读数为 N，第2次实验滑轮组的机械效率为 %。分
析数据可知：在物重不变的情况下，动滑轮越重滑轮组的机械效率越 ；
（3）实验中若仅增大绳端移动的距离，则滑轮组的机械效率将 ；
（4）本实验中，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例
（选填“变大”“变小”或“不变”）。
【即时检测1】（2023·四川成都·校考模拟预测）如图所示，在“测量滑轮组机械效率”的实验中，小明利
用同一滑轮组进行了多次实验，每个钩码质量为200g，相同质量的钩码数量足够多。他的实验规范操作正
确，测得的实验数据如表：
次
钩码质量/g 钩码上升距离/cm 弹簧测力计示数/N 绳端移动距离/cm 机械效率
数
1 200 10 0.8 30
2 800 10 30
3
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

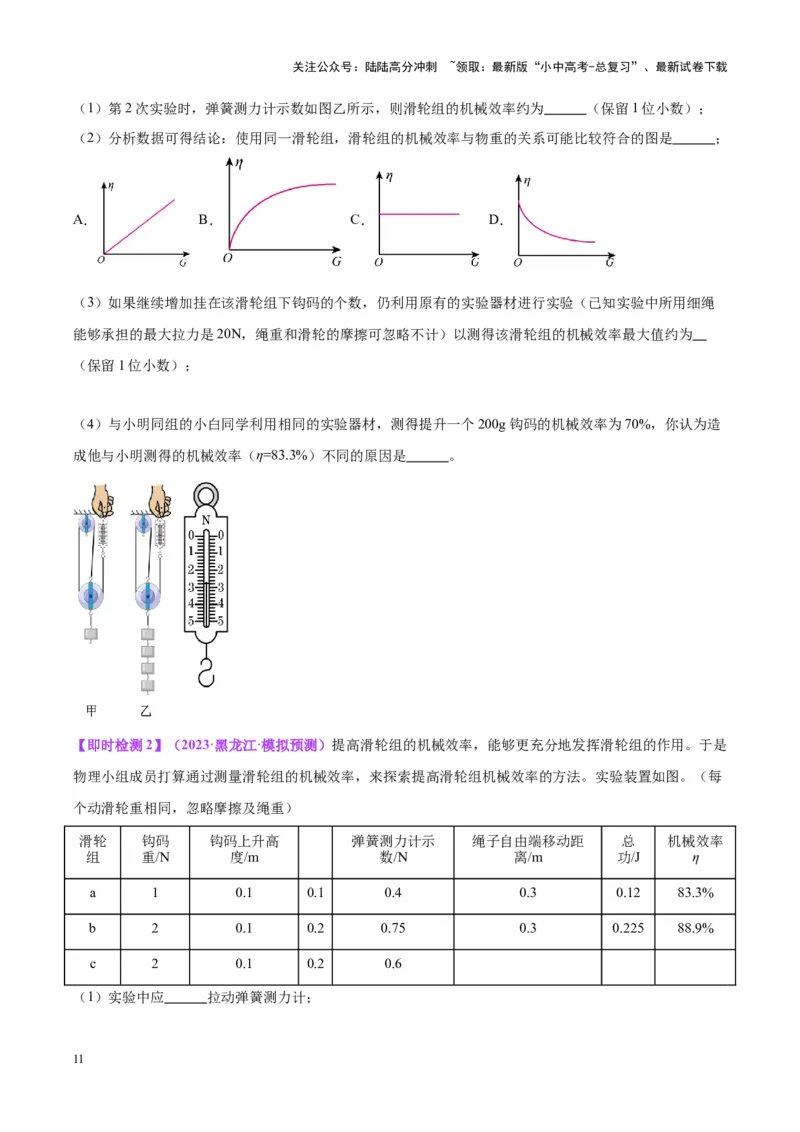

（1）第2次实验时，弹簧测力计示数如图乙所示，则滑轮组的机械效率约为 （保留1位小数）；
（2）分析数据可得结论：使用同一滑轮组，滑轮组的机械效率与物重的关系可能比较符合的图是 ；
A． B． C． D．
（3）如果继续增加挂在该滑轮组下钩码的个数，仍利用原有的实验器材进行实验（已知实验中所用细绳
能够承担的最大拉力是20N，绳重和滑轮的摩擦可忽略不计）以测得该滑轮组的机械效率最大值约为
（保留1位小数）；
（4）与小明同组的小白同学利用相同的实验器材，测得提升一个200g钩码的机械效率为70%，你认为造
成他与小明测得的机械效率（η=83.3%）不同的原因是 。
【即时检测2】（2023·黑龙江·模拟预测）提高滑轮组的机械效率，能够更充分地发挥滑轮组的作用。于是
物理小组成员打算通过测量滑轮组的机械效率，来探索提高滑轮组机械效率的方法。实验装置如图。（每
个动滑轮重相同，忽略摩擦及绳重）
滑轮 钩码 钩码上升高 弹簧测力计示 绳子自由端移动距 总 机械效率
组 重/N 度/m 数/N 离/m 功/J η
a 1 0.1 0.1 0.4 0.3 0.12 83.3%
b 2 0.1 0.2 0.75 0.3 0.225 88.9%
c 2 0.1 0.2 0.6
（1）实验中应 拉动弹簧测力计；
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

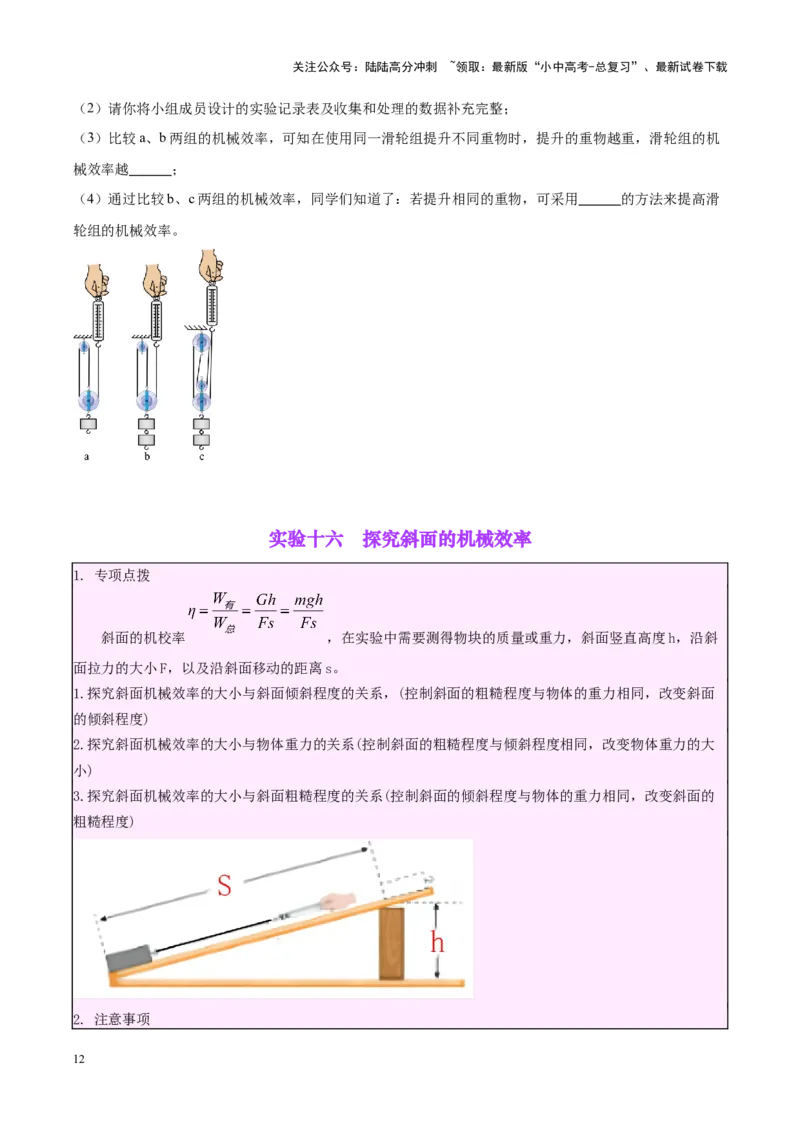

（2）请你将小组成员设计的实验记录表及收集和处理的数据补充完整；
（3）比较a、b两组的机械效率，可知在使用同一滑轮组提升不同重物时，提升的重物越重，滑轮组的机
械效率越 ；
（4）通过比较b、c两组的机械效率，同学们知道了：若提升相同的重物，可采用 的方法来提高滑
轮组的机械效率。
实验十六 探究斜面的机械效率
1. 专项点拨
斜面的机校率 ，在实验中需要测得物块的质量或重力，斜面竖直高度h，沿斜
面拉力的大小F，以及沿斜面移动的距离s。
1.探究斜面机械效率的大小与斜面倾斜程度的关系，(控制斜面的粗糙程度与物体的重力相同，改变斜面
的倾斜程度)
2.探究斜面机械效率的大小与物体重力的关系(控制斜面的粗糙程度与倾斜程度相同，改变物体重力的大
小)
3.探究斜面机械效率的大小与斜面粗糙程度的关系(控制斜面的倾斜程度与物体的重力相同，改变斜面的
粗糙程度)
2. 注意事项
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

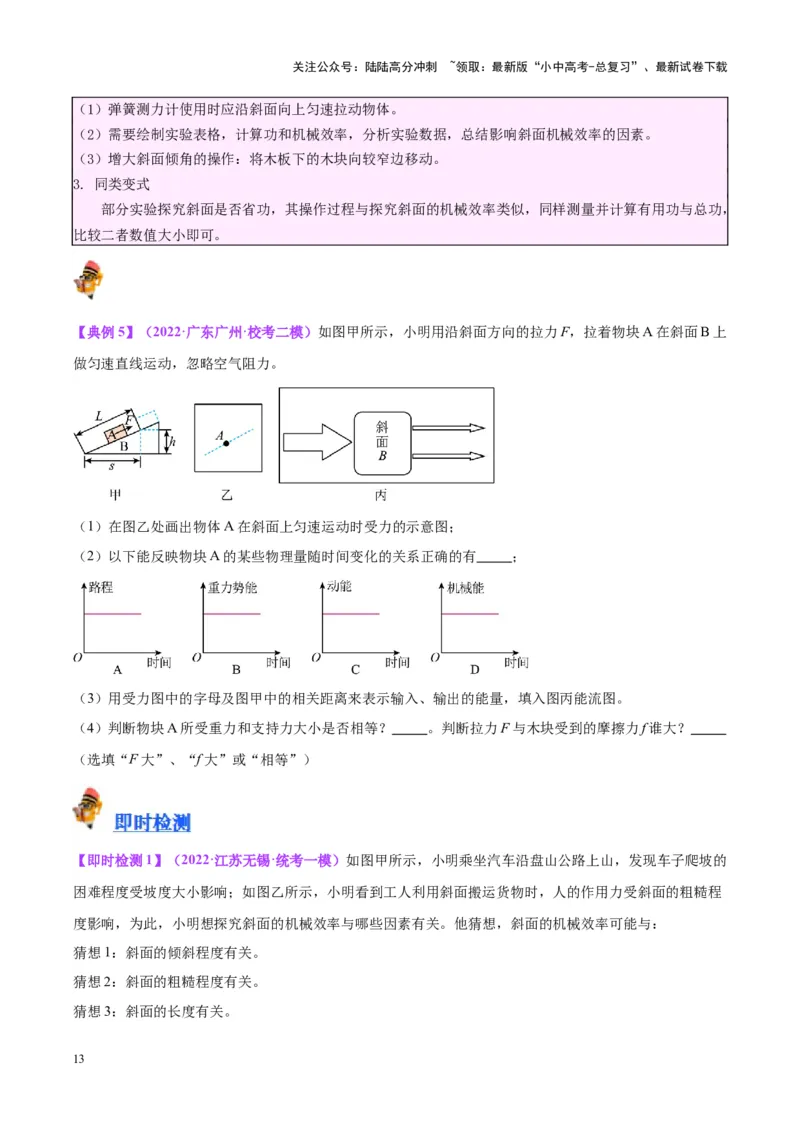

（1）弹簧测力计使用时应沿斜面向上匀速拉动物体。
（2）需要绘制实验表格，计算功和机械效率，分析实验数据，总结影响斜面机械效率的因素。
（3）增大斜面倾角的操作：将木板下的木块向较窄边移动。
3. 同类变式
部分实验探究斜面是否省功，其操作过程与探究斜面的机械效率类似，同样测量并计算有用功与总功，
比较二者数值大小即可。
【典例5】（2022·广东广州·校考二模）如图甲所示，小明用沿斜面方向的拉力F，拉着物块A在斜面B上
做匀速直线运动，忽略空气阻力。
（1）在图乙处画出物体A在斜面上匀速运动时受力的示意图；
（2）以下能反映物块A的某些物理量随时间变化的关系正确的有 ；
（3）用受力图中的字母及图甲中的相关距离来表示输入、输出的能量，填入图丙能流图。
（4）判断物块A所受重力和支持力大小是否相等？ 。判断拉力F与木块受到的摩擦力f谁大？
（选填“F大”、“f大”或“相等”）
【即时检测1】（2022·江苏无锡·统考一模）如图甲所示，小明乘坐汽车沿盘山公路上山，发现车子爬坡的
困难程度受坡度大小影响；如图乙所示，小明看到工人利用斜面搬运货物时，人的作用力受斜面的粗糙程
度影响，为此，小明想探究斜面的机械效率与哪些因素有关。他猜想，斜面的机械效率可能与：
猜想1：斜面的倾斜程度有关。
猜想2：斜面的粗糙程度有关。
猜想3：斜面的长度有关。
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

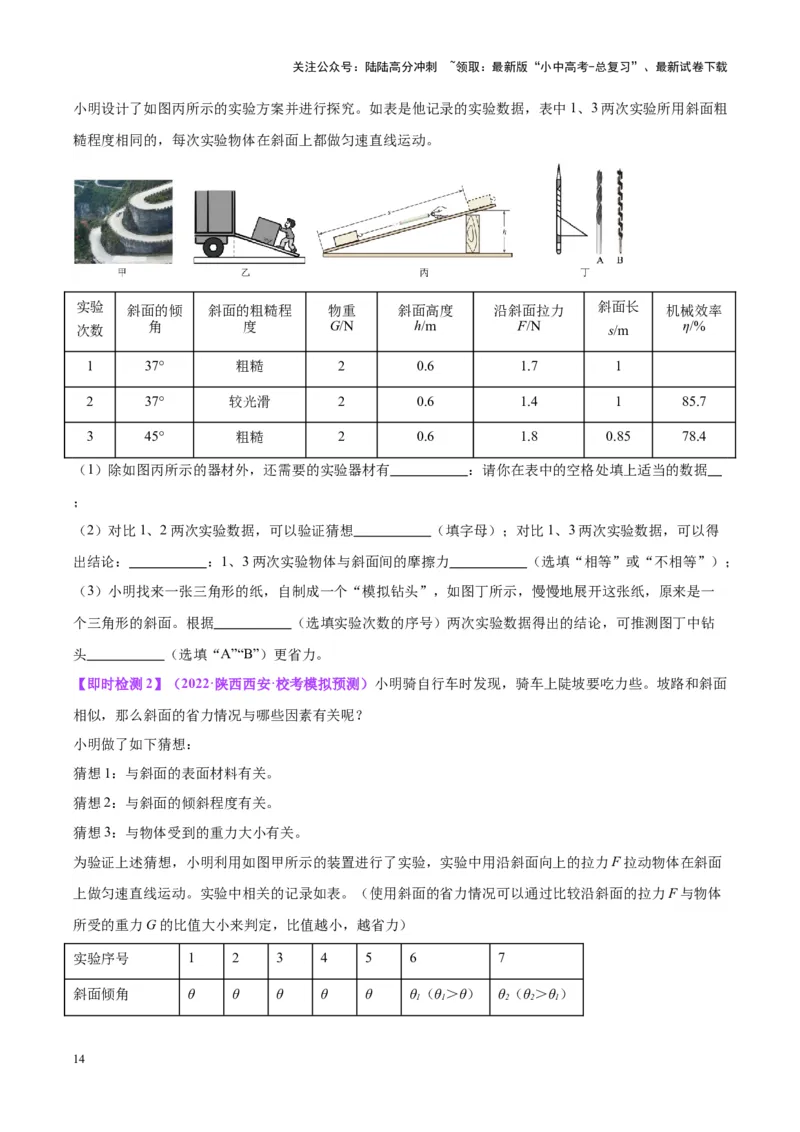

小明设计了如图丙所示的实验方案并进行探究。如表是他记录的实验数据，表中1、3两次实验所用斜面粗
糙程度相同的，每次实验物体在斜面上都做匀速直线运动。
实验 斜面的倾 斜面的粗糙程 物重 斜面高度 沿斜面拉力 斜面长 机械效率
次数 角 度 G/N h/m F/N s/m η/%
1 37° 粗糙 2 0.6 1.7 1
2 37° 较光滑 2 0.6 1.4 1 85.7
3 45° 粗糙 2 0.6 1.8 0.85 78.4
（1）除如图丙所示的器材外，还需要的实验器材有 ：请你在表中的空格处填上适当的数据
；
（2）对比1、2两次实验数据，可以验证猜想 （填字母）；对比1、3两次实验数据，可以得
出结论： ：1、3两次实验物体与斜面间的摩擦力 （选填“相等”或“不相等”）；
（3）小明找来一张三角形的纸，自制成一个“模拟钻头”，如图丁所示，慢慢地展开这张纸，原来是一
个三角形的斜面。根据 （选填实验次数的序号）两次实验数据得出的结论，可推测图丁中钻
头 （选填“A”“B”）更省力。
【即时检测2】（2022·陕西西安·校考模拟预测）小明骑自行车时发现，骑车上陡坡要吃力些。坡路和斜面
相似，那么斜面的省力情况与哪些因素有关呢？
小明做了如下猜想：
猜想1：与斜面的表面材料有关。
猜想2：与斜面的倾斜程度有关。
猜想3：与物体受到的重力大小有关。
为验证上述猜想，小明利用如图甲所示的装置进行了实验，实验中用沿斜面向上的拉力F拉动物体在斜面
上做匀速直线运动。实验中相关的记录如表。（使用斜面的省力情况可以通过比较沿斜面的拉力F与物体
所受的重力G的比值大小来判定，比值越小，越省力）
实验序号 1 2 3 4 5 6 7
斜面倾角 θ θ θ θ θ θ（θ＞θ） θ（θ＞θ）
1 1 2 2 1
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

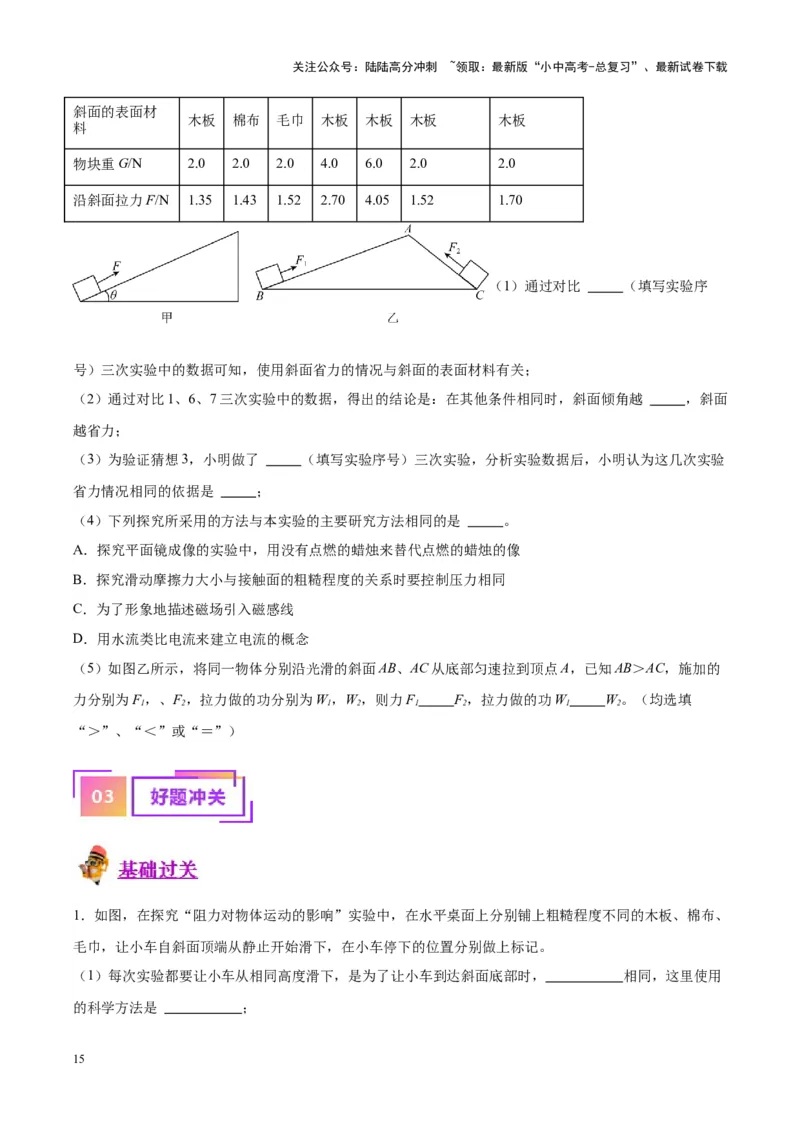

斜面的表面材
木板 棉布 毛巾 木板 木板 木板 木板
料
物块重G/N 2.0 2.0 2.0 4.0 6.0 2.0 2.0
沿斜面拉力F/N 1.35 1.43 1.52 2.70 4.05 1.52 1.70
（1）通过对比 （填写实验序
号）三次实验中的数据可知，使用斜面省力的情况与斜面的表面材料有关；
（2）通过对比1、6、7三次实验中的数据，得出的结论是：在其他条件相同时，斜面倾角越 ，斜面
越省力；
（3）为验证猜想3，小明做了 （填写实验序号）三次实验，分析实验数据后，小明认为这几次实验
省力情况相同的依据是 ；
（4）下列探究所采用的方法与本实验的主要研究方法相同的是 。
A．探究平面镜成像的实验中，用没有点燃的蜡烛来替代点燃的蜡烛的像
B．探究滑动摩擦力大小与接触面的粗糙程度的关系时要控制压力相同
C．为了形象地描述磁场引入磁感线
D．用水流类比电流来建立电流的概念
（5）如图乙所示，将同一物体分别沿光滑的斜面AB、AC从底部匀速拉到顶点A，已知AB＞AC，施加的
力分别为F，、F，拉力做的功分别为W，W，则力F F，拉力做的功W W。（均选填
1 2 1 2 1 2 1 2
“＞”、“＜”或“＝”）
1．如图，在探究“阻力对物体运动的影响”实验中，在水平桌面上分别铺上粗糙程度不同的木板、棉布、
毛巾，让小车自斜面顶端从静止开始滑下，在小车停下的位置分别做上标记。
（1）每次实验都要让小车从相同高度滑下，是为了让小车到达斜面底部时， 相同，这里使用
的科学方法是 ；
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

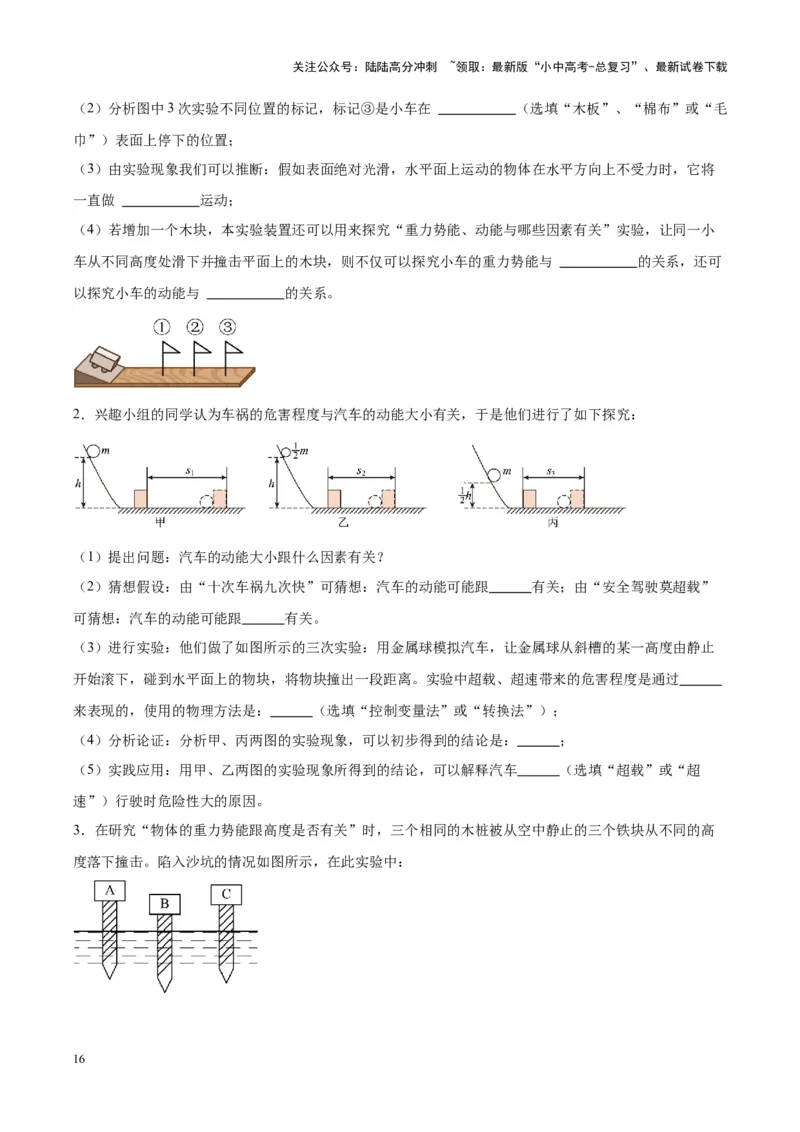

（2）分析图中3次实验不同位置的标记，标记③是小车在 （选填“木板”、“棉布”或“毛
巾”）表面上停下的位置；
（3）由实验现象我们可以推断：假如表面绝对光滑，水平面上运动的物体在水平方向上不受力时，它将
一直做 运动；
（4）若增加一个木块，本实验装置还可以用来探究“重力势能、动能与哪些因素有关”实验，让同一小
车从不同高度处滑下并撞击平面上的木块，则不仅可以探究小车的重力势能与 的关系，还可
以探究小车的动能与 的关系。
2．兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是他们进行了如下探究：
（1）提出问题：汽车的动能大小跟什么因素有关？
（2）猜想假设：由“十次车祸九次快”可猜想：汽车的动能可能跟 有关；由“安全驾驶莫超载”
可猜想：汽车的动能可能跟 有关。
（3）进行实验：他们做了如图所示的三次实验：用金属球模拟汽车，让金属球从斜槽的某一高度由静止
开始滚下，碰到水平面上的物块，将物块撞出一段距离。实验中超载、超速带来的危害程度是通过
来表现的，使用的物理方法是： （选填“控制变量法”或“转换法”）；
（4）分析论证：分析甲、丙两图的实验现象，可以初步得到的结论是： ；
（5）实践应用：用甲、乙两图的实验现象所得到的结论，可以解释汽车 （选填“超载”或“超
速”）行驶时危险性大的原因。
3．在研究“物体的重力势能跟高度是否有关”时，三个相同的木桩被从空中静止的三个铁块从不同的高
度落下撞击。陷入沙坑的情况如图所示，在此实验中：
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）我们是通过观察 来比较各铁块重力势能的大小的；
（2）在准备实验器材的时候，需要三个质量 （选填“相同”或“不同”）的铁块。从图中可以判
断出 （选填“A”、“B”或“C”）铁块具有的重力势能最大；
（3）从实验的结果来看，可以得出的结论是： 。
4．在探究“物体的重力势能与哪些因素有关”，小明选择了有A、B、C三个小球，其质量分别为0.4kg、
0.2kg、0.2kg的钢球和一水平细沙面，他进行的操作如图所示。
（1）实验中，小明可以通过观察比较 来反映重力势能大小；
（2）小明通过比较A、B两球的实验现象，探究 对重力势能的影响，此实验中，小明应控制A、B
两球的 相同；
（3）小明要探究高度对重力势能的影响，他应选择图中的 两球；
（4）小明通过正确的实验操作，得到的实验结论是，物体的重力势能与物体的 有关。
5．某实验小组利用如图装置“探究杠杆平衡条件”。
（1）挂钩码前，杠杆在图甲所示的位置静止，此时杠杆处于 （选填“平衡”或“非平
衡”）状态；要想使杠杆在水平位置平衡，接下来应将杠杆两端的螺母向 （选填“左”或
“右”）侧调节。
（2）实验时，在已调水平位置平衡的杠杆两侧分别挂上不同数量的钩码，移动钩码位置，使杠杆重新在
水平位置平衡，三次实验获得的数据如表所示。分析表格中数据可得杠杆的平衡条件是 。
次
动力F/N 动力臂L/cm 阻力F/N 阻力臂L/cm
数 1 1 2 2
1 1.0 15.0 1.5 10.0
2 1.0 20.0 2.0 10.0
3 2.0 15.0 3.0 10.0
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

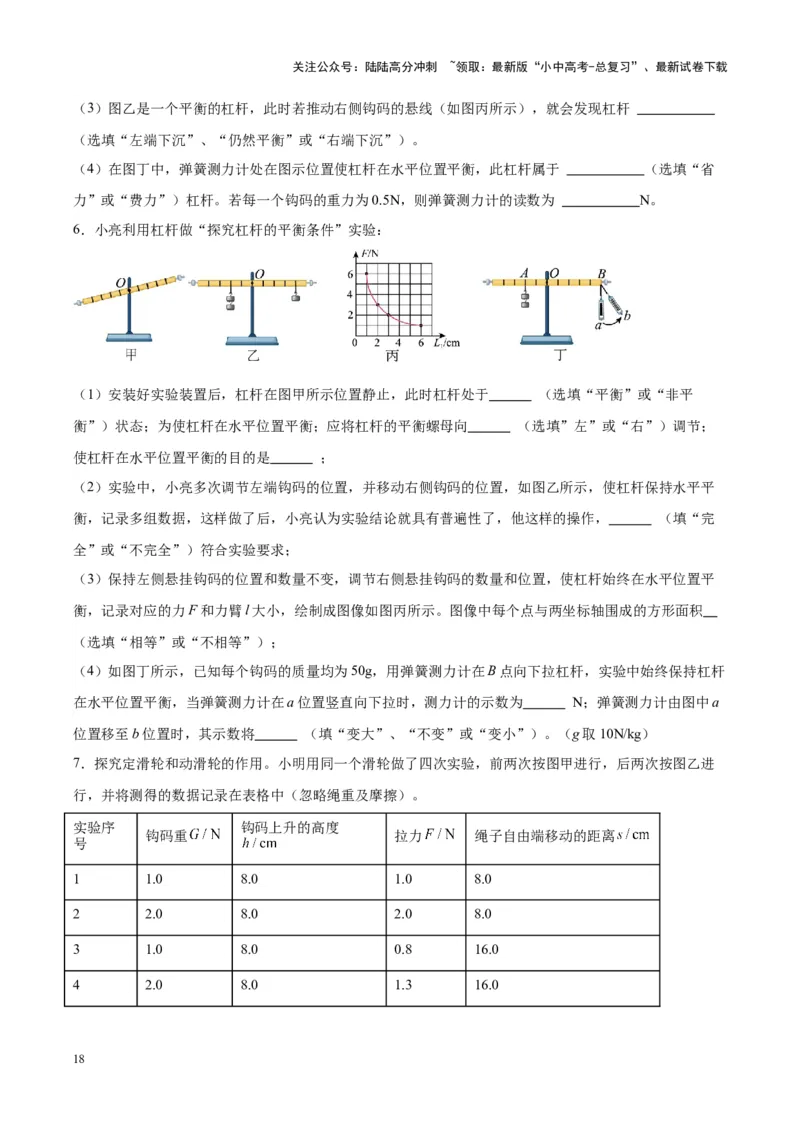

（3）图乙是一个平衡的杠杆，此时若推动右侧钩码的悬线（如图丙所示），就会发现杠杆
（选填“左端下沉”、“仍然平衡”或“右端下沉”）。
（4）在图丁中，弹簧测力计处在图示位置使杠杆在水平位置平衡，此杠杆属于 （选填“省
力”或“费力”）杠杆。若每一个钩码的重力为0.5N，则弹簧测力计的读数为 N。
6．小亮利用杠杆做“探究杠杆的平衡条件”实验：
（1）安装好实验装置后，杠杆在图甲所示位置静止，此时杠杆处于 （选填“平衡”或“非平
衡”）状态；为使杠杆在水平位置平衡；应将杠杆的平衡螺母向 （选填”左”或“右”）调节；
使杠杆在水平位置平衡的目的是 ；
（2）实验中，小亮多次调节左端钩码的位置，并移动右侧钩码的位置，如图乙所示，使杠杆保持水平平
衡，记录多组数据，这样做了后，小亮认为实验结论就具有普遍性了，他这样的操作， （填“完
全”或“不完全”）符合实验要求；
（3）保持左侧悬挂钩码的位置和数量不变，调节右侧悬挂钩码的数量和位置，使杠杆始终在水平位置平
衡，记录对应的力F和力臂l大小，绘制成图像如图丙所示。图像中每个点与两坐标轴围成的方形面积
（选填“相等”或“不相等”）；
（4）如图丁所示，已知每个钩码的质量均为50g，用弹簧测力计在B点向下拉杠杆，实验中始终保持杠杆
在水平位置平衡，当弹簧测力计在a位置竖直向下拉时，测力计的示数为 N；弹簧测力计由图中a
位置移至b位置时，其示数将 （填“变大”、“不变”或“变小”）。（g取10N/kg）
7．探究定滑轮和动滑轮的作用。小明用同一个滑轮做了四次实验，前两次按图甲进行，后两次按图乙进
行，并将测得的数据记录在表格中（忽略绳重及摩擦）。
实验序 钩码上升的高度
钩码重 拉力 绳子自由端移动的距离
号
1 1.0 8.0 1.0 8.0
2 2.0 8.0 2.0 8.0
3 1.0 8.0 0.8 16.0
4 2.0 8.0 1.3 16.0
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

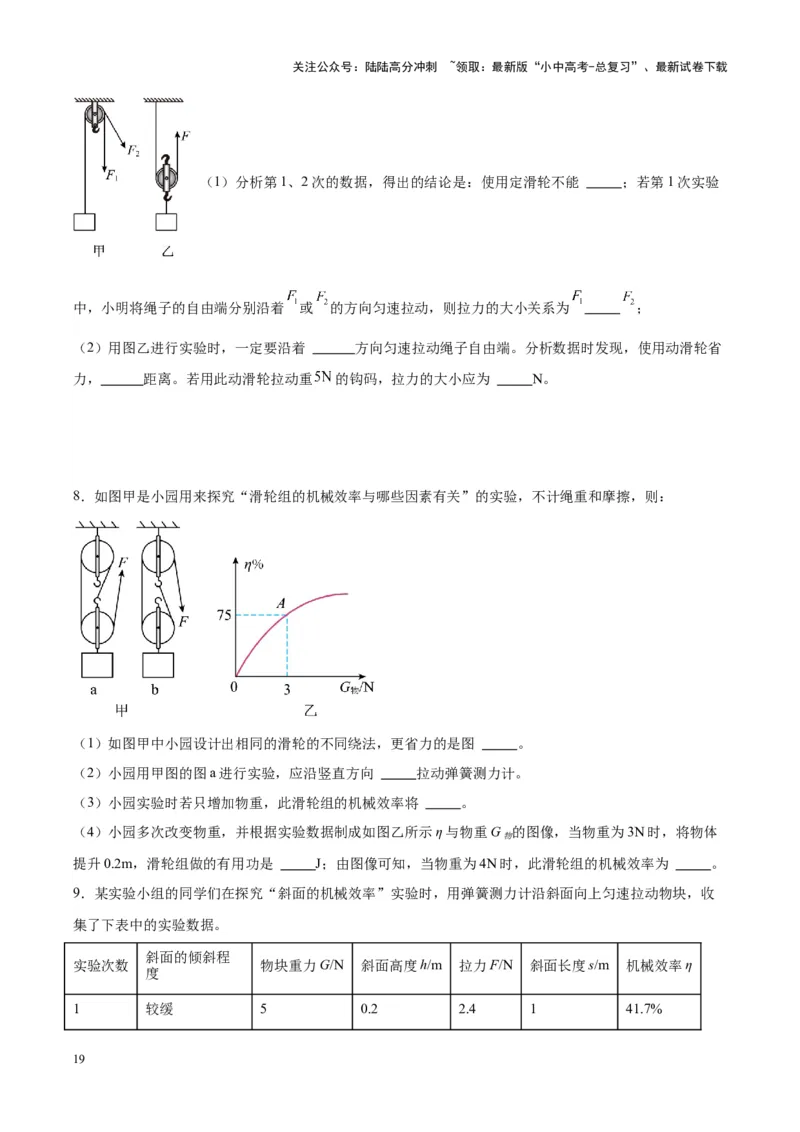

（1）分析第1、2次的数据，得出的结论是：使用定滑轮不能 ；若第1次实验
中，小明将绳子的自由端分别沿着 或 的方向匀速拉动，则拉力的大小关系为 ；
（2）用图乙进行实验时，一定要沿着 方向匀速拉动绳子自由端。分析数据时发现，使用动滑轮省
力， 距离。若用此动滑轮拉动重 的钩码，拉力的大小应为 N。
8．如图甲是小园用来探究“滑轮组的机械效率与哪些因素有关”的实验，不计绳重和摩擦，则：
（1）如图甲中小园设计出相同的滑轮的不同绕法，更省力的是图 。
（2）小园用甲图的图a进行实验，应沿竖直方向 拉动弹簧测力计。
（3）小园实验时若只增加物重，此滑轮组的机械效率将 。
（4）小园多次改变物重，并根据实验数据制成如图乙所示η与物重G 的图像，当物重为3N时，将物体
物
提升0.2m，滑轮组做的有用功是 J；由图像可知，当物重为4N时，此滑轮组的机械效率为 。
9．某实验小组的同学们在探究“斜面的机械效率”实验时，用弹簧测力计沿斜面向上匀速拉动物块，收
集了下表中的实验数据。
斜面的倾斜程
实验次数 物块重力G/N 斜面高度h/m 拉力F/N 斜面长度s/m 机械效率η
度
1 较缓 5 0.2 2.4 1 41.7%
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

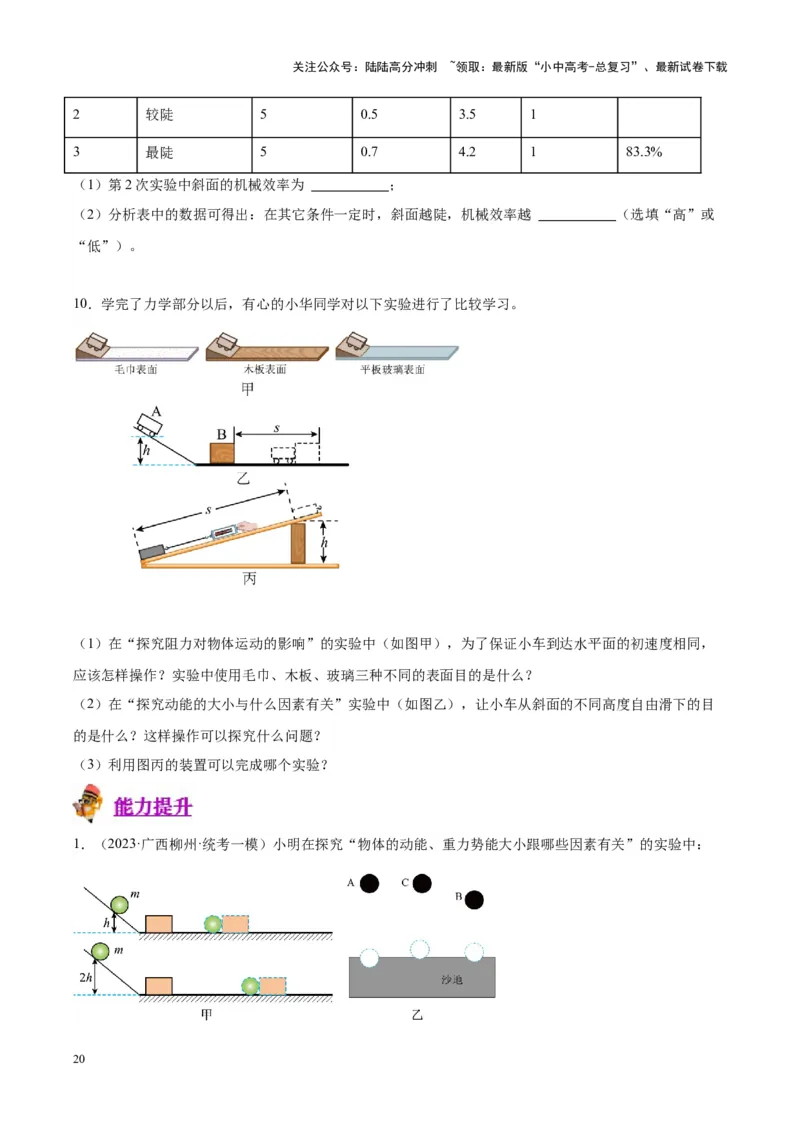

2 较陡 5 0.5 3.5 1
3 最陡 5 0.7 4.2 1 83.3%
（1）第2次实验中斜面的机械效率为 ；
（2）分析表中的数据可得出：在其它条件一定时，斜面越陡，机械效率越 （选填“高”或
“低”）。
10．学完了力学部分以后，有心的小华同学对以下实验进行了比较学习。
（1）在“探究阻力对物体运动的影响”的实验中（如图甲），为了保证小车到达水平面的初速度相同，
应该怎样操作？实验中使用毛巾、木板、玻璃三种不同的表面目的是什么？
（2）在“探究动能的大小与什么因素有关”实验中（如图乙），让小车从斜面的不同高度自由滑下的目
的是什么？这样操作可以探究什么问题？
（3）利用图丙的装置可以完成哪个实验？
1．（2023·广西柳州·统考一模）小明在探究“物体的动能、重力势能大小跟哪些因素有关”的实验中：
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）如图甲所示，小明利用斜面、钢球、木块等器材进行实验，该实验中物体的动能是指 （选
填“钢球”或“木块”）的动能；实验中通过观察 来反映物体动能的大小；
（2）由甲图可以得出的结论是：在物体质量一定时， 越大，物体的动能越大；
（3）甲图实验中，若水平面绝对光滑，则 （选填“能”或“不能”）完成实验；
（4）甲图实验中，木块在水平面上滑动的过程中，克服摩擦力做功的功率 （选填“变大”、
“变小”或“不变”）；
（5）如图乙所示，有三个实心的、大小相同的铁球A、铁球B和塑料球C，球A、C离沙地高度相同。现
让三个球同时由静止释放，球落到沙地上的状态如图乙中虚线球所示。比较球A、C可得出重力势能大小
与 的关系；比较球A、B可得出重力势能大小与 的关系；
2．（2022·辽宁辽阳·统考一模）洋洋同学在探究“物体动能的大小与哪些因素有关”的实验中，让小车从
斜面上由静止释放，小车下滑后撞击底端的木块。请回答下列问题：
（1）实验时通过观察比较 就可以反映小车动能的大小，如果水平面绝对光滑，这个实验将无法完
成，原因是 ；
（2）同一小车从斜面的不同高度由静止释放，如图甲、乙所示，是探究动能大小与 的关系，得出
的结论是： 。
（3）悦悦同学利用洋洋同学实验时所使用的器材，略做改变来探究“阻力对物体运动的影响”，如图丙
所示，让小车从三个相同的斜面顶端由静止开始滑下，观察小车在不同物体表面运动的距离。由实验现象
得出了：小车在木板表面运动得最远，进而得出了运动的小车受到的阻力 ，向前滑行的距离越远的
结论，洋洋同学认为悦悦的实验设计有个明显的问题是 。
3．（2023·广东阳江·统考二模）在“探究物体动能的大小与哪些因素有关”的实验中，让质量不同的铁球
从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离，如图1所示。请回答问题：
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

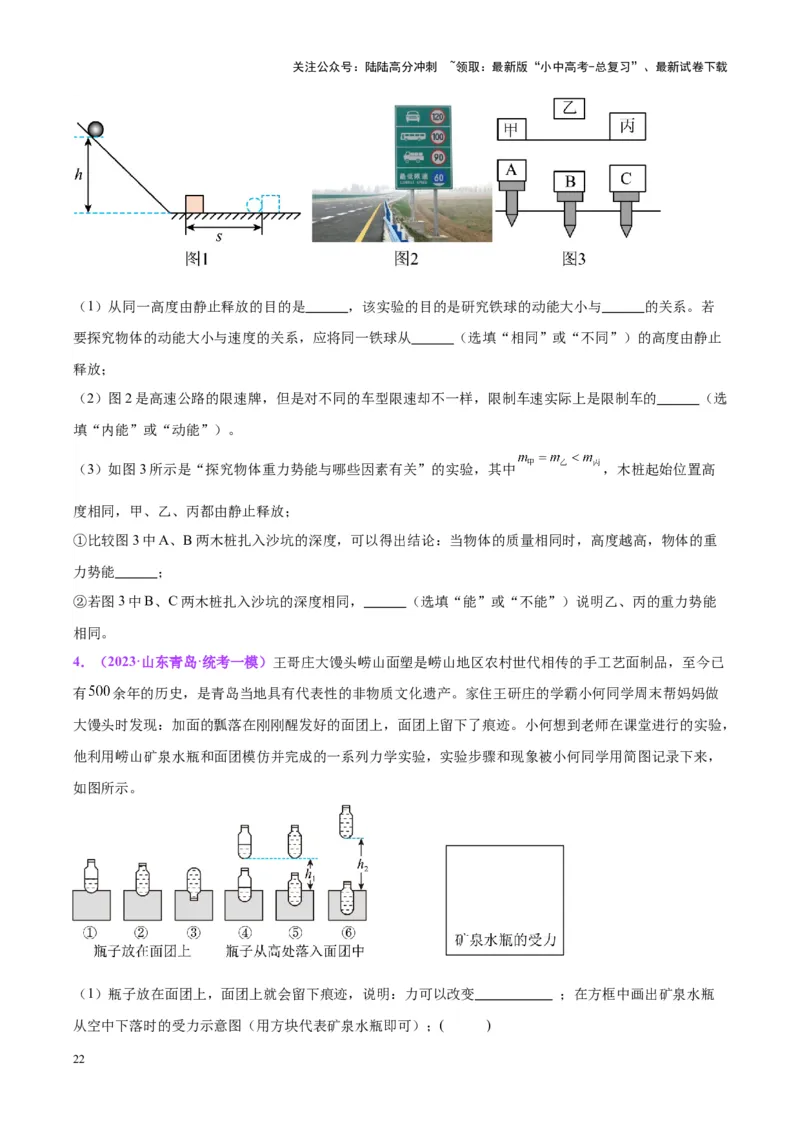

（1）从同一高度由静止释放的目的是 ，该实验的目的是研究铁球的动能大小与 的关系。若
要探究物体的动能大小与速度的关系，应将同一铁球从 （选填“相同”或“不同”）的高度由静止
释放；
（2）图2是高速公路的限速牌，但是对不同的车型限速却不一样，限制车速实际上是限制车的 （选
填“内能”或“动能”）。
（3）如图3所示是“探究物体重力势能与哪些因素有关”的实验，其中 ，木桩起始位置高
度相同，甲、乙、丙都由静止释放；
①比较图3中A、B两木桩扎入沙坑的深度，可以得出结论：当物体的质量相同时，高度越高，物体的重
力势能 ；
②若图3中B、C两木桩扎入沙坑的深度相同， （选填“能”或“不能”）说明乙、丙的重力势能
相同。
4．（2023·山东青岛·统考一模）王哥庄大馒头崂山面塑是崂山地区农村世代相传的手工艺面制品，至今已
有 余年的历史，是青岛当地具有代表性的非物质文化遗产。家住王研庄的学霸小何同学周末帮妈妈做
大馒头时发现：加面的瓢落在刚刚醒发好的面团上，面团上留下了痕迹。小何想到老师在课堂进行的实验，
他利用崂山矿泉水瓶和面团模仿并完成的一系列力学实验，实验步骤和现象被小何同学用简图记录下来，
如图所示。
（1）瓶子放在面团上，面团上就会留下痕迹，说明：力可以改变 ；在方框中画出矿泉水瓶
从空中下落时的受力示意图（用方块代表矿泉水瓶即可）；( )
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）实验①②对比，可以探究压强与 的关系，想要探究重力势能大小与质量的关系可选择
实验步骤 （写清实验序号即可）进行对比分析；
（3）对比实验②③，可以获得的实验结论是 ；
（4）《民法典》中规定“禁止从建筑物中抛掷物品”，生活中更要杜绝“高空抛物”这种严重危害公共
安全的行为，“高空抛物”危害性大的原因，可通过分析实验步骤 （写清实验序号即可）得
出的结论进行解释。
5．（2023·山东烟台·统考一模）小亮利用杠杆做“探究杠杆平衡条件”实验：
（1）实验前应先调节杠杆在水平位置平衡，若出现如图甲所示情况，应将杠杆的平衡螺母向
（选填“左”或“右”）调节；使杠杆在水平位置平衡的目的是 ；
（2）实验中，小亮多次调节左端钩码的位置，并移动右侧钩码的位置，如图乙所示，使杠杆保持水平平
衡，记录多组数据，完成后，小亮认为实验结论就具有普遍性了，他这样的操作， （选填“完
全”或“不完全”）符合实验要求，原因是 ；
（3）保持左侧悬挂钩码的位置和数量不变，调节右侧悬挂钩码的数量和位置，使杠杆始终在水平位置平
衡，记录对应的力F和力臂l 大小，绘制成图像如图丙所示。图像中每个点与两坐标轴围成的方形面积
1
（选填“相等”或“不相等”）；
（4）如图丁所示，已知每个钩码的质量均为50g，用弹簧测力计在B点向下拉杠杆，实验中始终保持杠杆
在水平位置平衡，当弹簧测力计在a位置竖直向下拉时，测力计的示数为 N；弹簧测力计山图中
a位置移至b位置时，其示数将 （选填“变大”、“不变”或“变小”），出现这一现象的原因
是 ；（g取10N/kg）

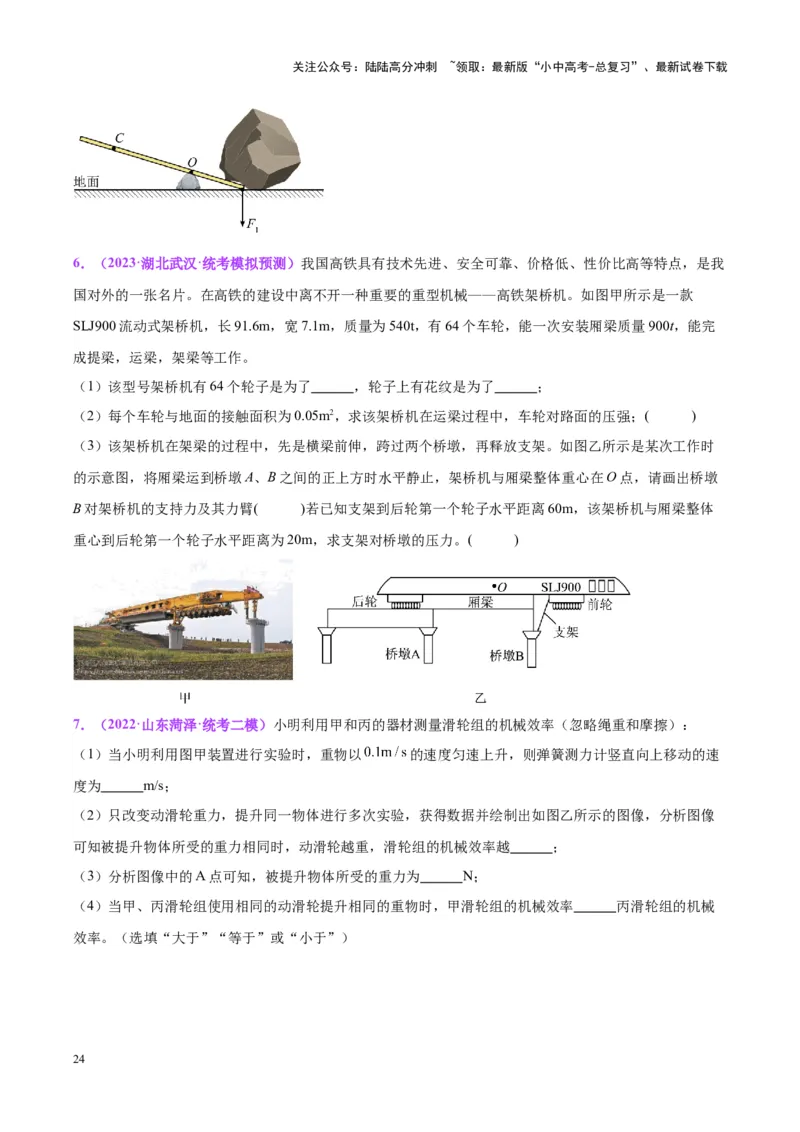

（5）在某次实践活动中，另一位同学想用撬棒撬动地面上的石头，O是撬棒的支点，F 是阻力，如图戊
2
所示，为了撬动石头，在C点施加的最小动力F 的方向是 。
1
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
6．（2023·湖北武汉·统考模拟预测）我国高铁具有技术先进、安全可靠、价格低、性价比高等特点，是我
国对外的一张名片。在高铁的建设中离不开一种重要的重型机械——高铁架桥机。如图甲所示是一款
SLJ900流动式架桥机，长91.6m，宽7.1m，质量为540t，有64个车轮，能一次安装厢梁质量900t，能完
成提梁，运梁，架梁等工作。
（1）该型号架桥机有64个轮子是为了 ，轮子上有花纹是为了 ；
（2）每个车轮与地面的接触面积为0.05m2，求该架桥机在运梁过程中，车轮对路面的压强；( )
（3）该架桥机在架梁的过程中，先是横梁前伸，跨过两个桥墩，再释放支架。如图乙所示是某次工作时
的示意图，将厢梁运到桥墩A、B之间的正上方时水平静止，架桥机与厢梁整体重心在O点，请画出桥墩
B对架桥机的支持力及其力臂( )若已知支架到后轮第一个轮子水平距离60m，该架桥机与厢梁整体
重心到后轮第一个轮子水平距离为20m，求支架对桥墩的压力。( )
7．（2022·山东菏泽·统考二模）小明利用甲和丙的器材测量滑轮组的机械效率（忽略绳重和摩擦）：
（1）当小明利用图甲装置进行实验时，重物以 的速度匀速上升，则弹簧测力计竖直向上移动的速
度为 m/s；
（2）只改变动滑轮重力，提升同一物体进行多次实验，获得数据并绘制出如图乙所示的图像，分析图像
可知被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越 ；
（3）分析图像中的A点可知，被提升物体所受的重力为 N；
（4）当甲、丙滑轮组使用相同的动滑轮提升相同的重物时，甲滑轮组的机械效率 丙滑轮组的机械
效率。（选填“大于”“等于”或“小于”）
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

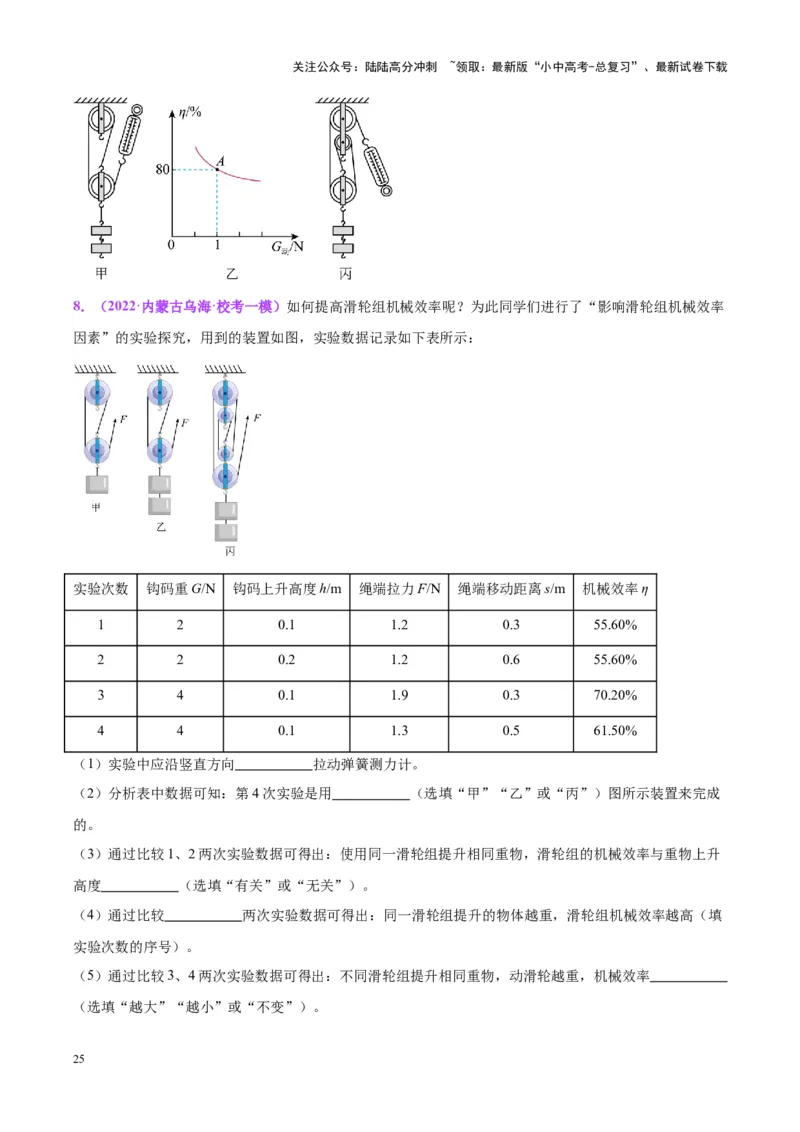

8．（2022·内蒙古乌海·校考一模）如何提高滑轮组机械效率呢？为此同学们进行了“影响滑轮组机械效率
因素”的实验探究，用到的装置如图，实验数据记录如下表所示：
实验次数 钩码重G/N 钩码上升高度h/m 绳端拉力F/N 绳端移动距离s/m 机械效率η
1 2 0.1 1.2 0.3 55.60%
2 2 0.2 1.2 0.6 55.60%
3 4 0.1 1.9 0.3 70.20%
4 4 0.1 1.3 0.5 61.50%
（1）实验中应沿竖直方向 拉动弹簧测力计。
（2）分析表中数据可知：第4次实验是用 （选填“甲”“乙”或“丙”）图所示装置来完成
的。
（3）通过比较1、2两次实验数据可得出：使用同一滑轮组提升相同重物，滑轮组的机械效率与重物上升
高度 （选填“有关”或“无关”）。
（4）通过比较 两次实验数据可得出：同一滑轮组提升的物体越重，滑轮组机械效率越高（填
实验次数的序号）。
（5）通过比较3、4两次实验数据可得出：不同滑轮组提升相同重物，动滑轮越重，机械效率
（选填“越大”“越小”或“不变”）。
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

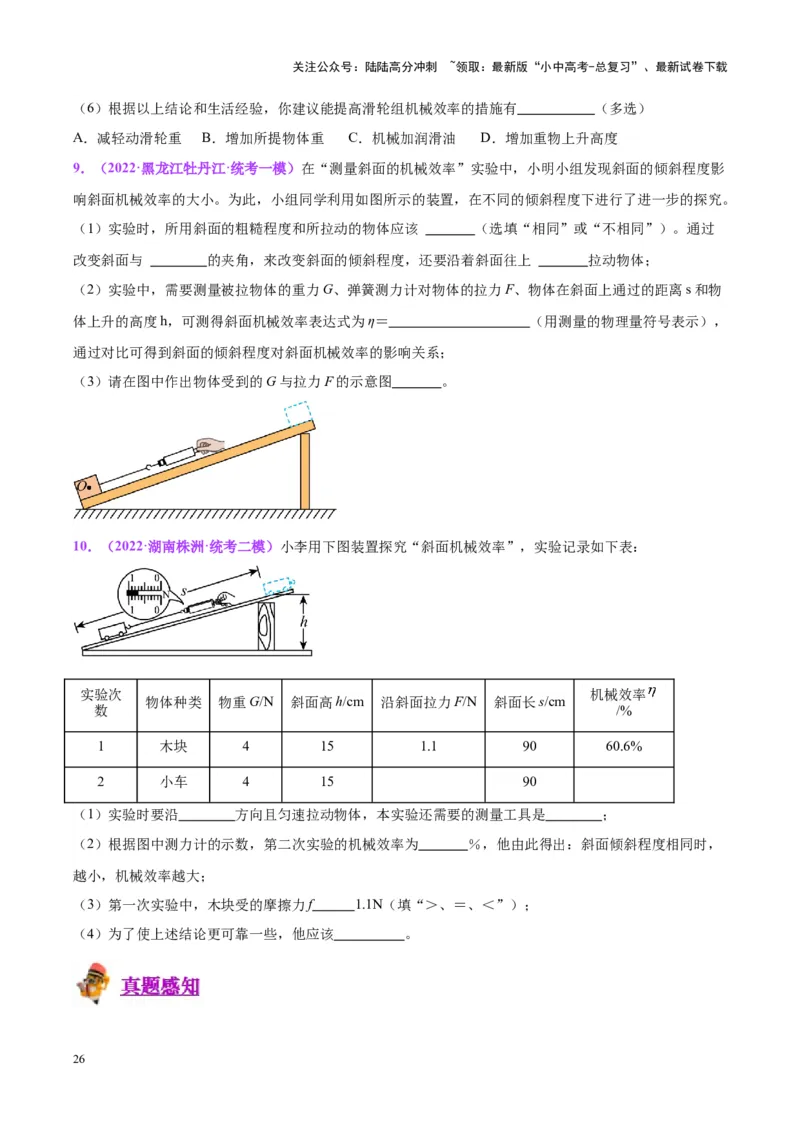

（6）根据以上结论和生活经验，你建议能提高滑轮组机械效率的措施有 （多选）
A．减轻动滑轮重 B．增加所提物体重 C．机械加润滑油 D．增加重物上升高度
9．（2022·黑龙江牡丹江·统考一模）在“测量斜面的机械效率”实验中，小明小组发现斜面的倾斜程度影
响斜面机械效率的大小。为此，小组同学利用如图所示的装置，在不同的倾斜程度下进行了进一步的探究。
（1）实验时，所用斜面的粗糙程度和所拉动的物体应该 （选填“相同”或“不相同”）。通过
改变斜面与 的夹角，来改变斜面的倾斜程度，还要沿着斜面往上 拉动物体；
（2）实验中，需要测量被拉物体的重力G、弹簧测力计对物体的拉力F、物体在斜面上通过的距离s和物
体上升的高度h，可测得斜面机械效率表达式为η＝ （用测量的物理量符号表示），
通过对比可得到斜面的倾斜程度对斜面机械效率的影响关系；
（3）请在图中作出物体受到的G与拉力F的示意图 。
10．（2022·湖南株洲·统考二模）小李用下图装置探究“斜面机械效率”，实验记录如下表：
实验次 机械效率
物体种类 物重G/N 斜面高h/cm 沿斜面拉力F/N 斜面长s/cm
数 /%
1 木块 4 15 1.1 90 60.6%
2 小车 4 15 90
（1）实验时要沿 方向且匀速拉动物体，本实验还需要的测量工具是 ；
（2）根据图中测力计的示数，第二次实验的机械效率为 ％，他由此得出：斜面倾斜程度相同时，
越小，机械效率越大；
（3）第一次实验中，木块受的摩擦力f 1.1N（填“＞、＝、＜”）；
（4）为了使上述结论更可靠一些，他应该 。
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

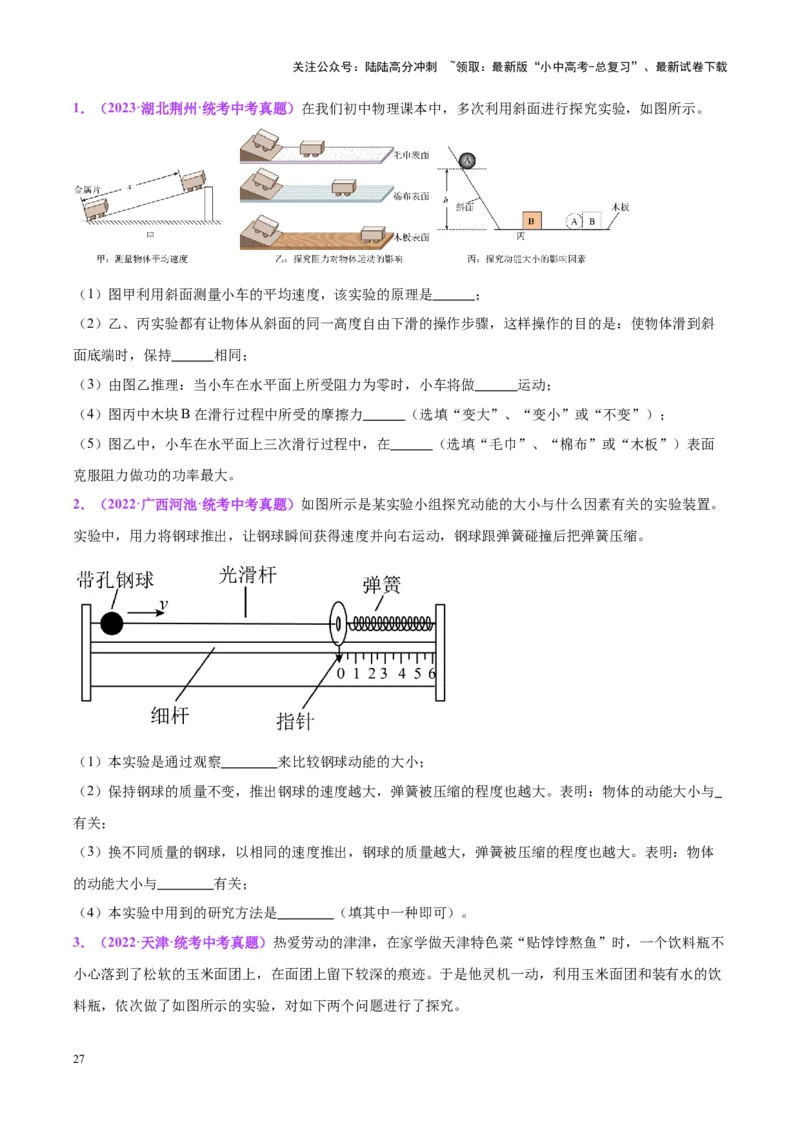

1．（2023·湖北荆州·统考中考真题）在我们初中物理课本中，多次利用斜面进行探究实验，如图所示。
（1）图甲利用斜面测量小车的平均速度，该实验的原理是 ；
（2）乙、丙实验都有让物体从斜面的同一高度自由下滑的操作步骤，这样操作的目的是：使物体滑到斜
面底端时，保持 相同；
（3）由图乙推理：当小车在水平面上所受阻力为零时，小车将做 运动；
（4）图丙中木块B在滑行过程中所受的摩擦力 （选填“变大”、“变小”或“不变”）；
（5）图乙中，小车在水平面上三次滑行过程中，在 （选填“毛巾”、“棉布”或“木板”）表面
克服阻力做功的功率最大。
2．（2022·广西河池·统考中考真题）如图所示是某实验小组探究动能的大小与什么因素有关的实验装置。
实验中，用力将钢球推出，让钢球瞬间获得速度并向右运动，钢球跟弹簧碰撞后把弹簧压缩。
（1）本实验是通过观察 来比较钢球动能的大小；
（2）保持钢球的质量不变，推出钢球的速度越大，弹簧被压缩的程度也越大。表明：物体的动能大小与
有关；
（3）换不同质量的钢球，以相同的速度推出，钢球的质量越大，弹簧被压缩的程度也越大。表明：物体
的动能大小与 有关；
（4）本实验中用到的研究方法是 （填其中一种即可）。
3．（2022·天津·统考中考真题）热爱劳动的津津，在家学做天津特色菜“贴饽饽熬鱼”时，一个饮料瓶不
小心落到了松软的玉米面团上，在面团上留下较深的痕迹。于是他灵机一动，利用玉米面团和装有水的饮
料瓶，依次做了如图所示的实验，对如下两个问题进行了探究。
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

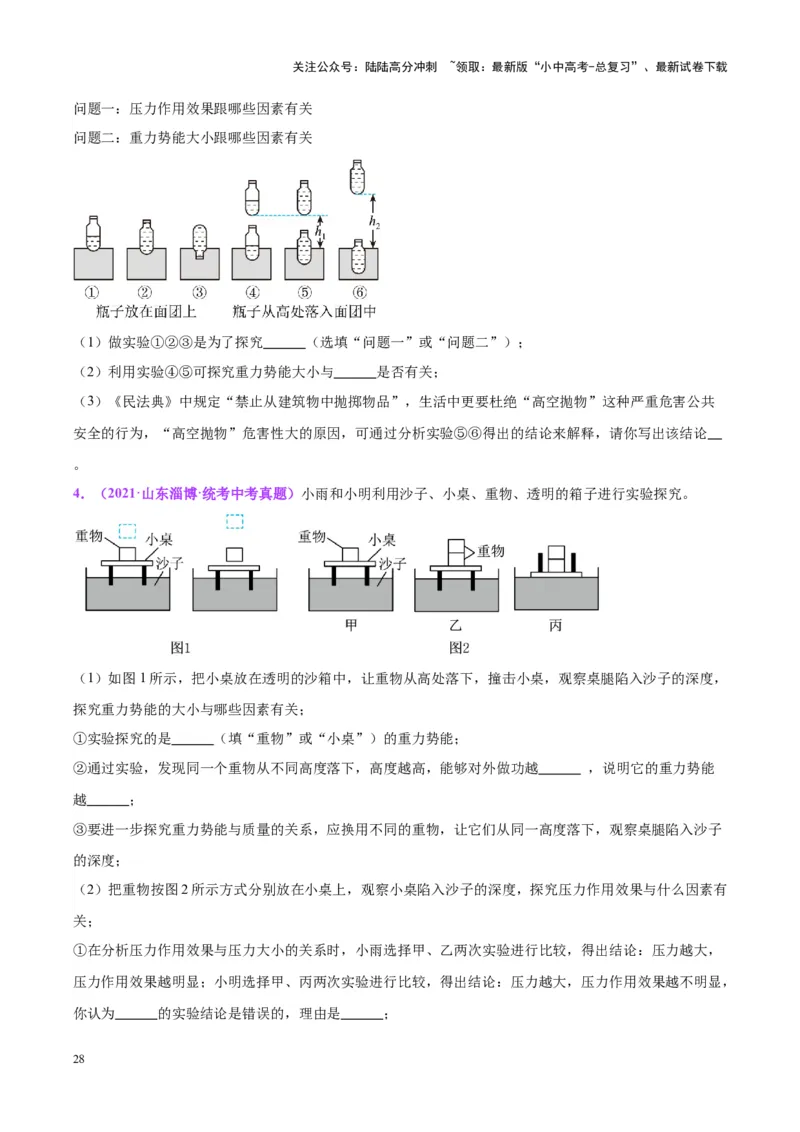

问题一：压力作用效果跟哪些因素有关
问题二：重力势能大小跟哪些因素有关
（1）做实验①②③是为了探究 （选填“问题一”或“问题二”）；
（2）利用实验④⑤可探究重力势能大小与 是否有关；
（3）《民法典》中规定“禁止从建筑物中抛掷物品”，生活中更要杜绝“高空抛物”这种严重危害公共
安全的行为，“高空抛物”危害性大的原因，可通过分析实验⑤⑥得出的结论来解释，请你写出该结论
。
4．（2021·山东淄博·统考中考真题）小雨和小明利用沙子、小桌、重物、透明的箱子进行实验探究。
（1）如图1所示，把小桌放在透明的沙箱中，让重物从高处落下，撞击小桌，观察桌腿陷入沙子的深度，
探究重力势能的大小与哪些因素有关；
①实验探究的是 （填“重物”或“小桌”）的重力势能；
②通过实验，发现同一个重物从不同高度落下，高度越高，能够对外做功越 ，说明它的重力势能
越 ；
③要进一步探究重力势能与质量的关系，应换用不同的重物，让它们从同一高度落下，观察桌腿陷入沙子
的深度；
（2）把重物按图2所示方式分别放在小桌上，观察小桌陷入沙子的深度，探究压力作用效果与什么因素有
关；
①在分析压力作用效果与压力大小的关系时，小雨选择甲、乙两次实验进行比较，得出结论：压力越大，
压力作用效果越明显；小明选择甲、丙两次实验进行比较，得出结论：压力越大，压力作用效果越不明显，
你认为 的实验结论是错误的，理由是 ；
28关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②分析 两次实验可发现压力作用效果与力面积有关；
（3）上述探究过程中都通过小桌陷入沙子的深度来示要探究的问题，下列实验中也用到这种研究方法是
（填字母）。
A．测量物体运动的速度
B．探究物质的吸热能力
C．探究电流与电压、电阻的关系
5．（2023·山东济宁·统考中考真题）利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件；
（1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便测量 ；
（2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的是 ；
方案一 方案二
实验次
数
F/N l/cm F/N l/cm F/N l/cm F/N l/cm
1 1 2 2 1 1 2 2
1 3 3 3 5
2 2 2 4 3
3 1 1 2 5
（3）如图所示，在A处挂3个钩码，则应在B处挂 个钩码，才能使杠杆在水平位置保持平衡；
（4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工
具，由带有秤星的秤杆、秤砣、提纽等组成，如图所示，此杆秤有两个提纽，使用它称较重的物体时，常
用离秤钩较 （选填“近”或“远”）的提纽。
29关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
6．（2023·四川泸州·统考中考真题）小明有一件重约15N的工艺品，用细线悬挂两端点A、B处于静止状
态，如图甲所示。他想用平衡的知识，通过计算在A、B连线上找出O点的位置，以便用一根细线系在O
点将工艺品悬挂起来，静止时如图乙所示，并计算出工艺品的重力。小明身边只有一把弹簧测力计（0～
10N）、一把刻度尺和若干细线，他设计了如下实验，请完成以下实验步骤：
（1）取下工艺品，用刻度尺测出工艺品长度L ＝ cm，如图丙所示；
AB
（2）用弹簧测力计拉住A端，B端用细线悬挂，平衡时如图丁所示，此时弹簧测力计读数F＝8.0N；
1
（3）交换弹簧测力计和细线的位置，平衡时工艺品的位置也如图丁所示，弹簧测力计读数F＝6.0N；
2
（4）由此可以计算出该工艺品的重力G＝ N。
（5）计算出O点到端点A间的距离L ＝ cm。
OA
（6）反思：要准确找出O点的具体位置，除准确测量外，关键实验条件是 （只须写出一个
条件即可）。
7．（2023·湖南湘潭·统考中考真题）用图所示装置测量滑轮组的机械效率，部分实验数据如下表：
30关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
实验次
钩码重力 G/N 钩码上升高度h/cm 拉力 F/N 绳子自由端移动距离s/cm 机械效率η
数
1 2.0 5 1.0 15 66.7%
2 4.0 5 1.8 15 74.1%
3 4.0 10 1.8 30 74.1%
4 6.0 5 2.5 15
（1）实验过程中，缓慢竖直拉动弹簧测力计，使钩码向上做 运动。第 1次实验时，钩码上升的
时间为 3s，此过程中，绳子自由端上升的速度为 m/s；
（2）第4次实验时所做的有用功为 J， 滑轮组的机械效率是 %；
（3）分析 1、2、4次实验的数据可知，使用同一滑轮组提升重物时，重物重力越 （选填“大”
或“小”），滑轮组的机械效率越高； 分析 2、3次实验的数据可知，滑轮组的机械效率与钩码上升的高
度 （选填“有关”或“无关”）；
（4）用滑轮组提升重物时，下列选项中也可提高机械效率的是 。
A． 换用更轻的动滑轮B． 加快提升物体的速度
8．（2023·黑龙江绥化·统考中考真题）如图所示，在“测量滑轮组机械效率”的实验中，利用甲、乙、丙
三个实验装置进行实验，测得的实验数据如下表。（钩码规格相同、动滑轮个数越多重力越大）
31关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
实验次数 钩码重力G/N 提升高度h/m 绳端拉力F/N 绳端移动距离s/m 机械效率η
1 4 0.1 0.3
2 8 0.1 3.2 0.3 83.3%
3 8 0.1 2.0 0.5 80.0%
（1）在实验中，应沿竖直方向 拉动弹簧测力计；
（2）第一次实验中，如图所示，弹簧测力计的示数是 N，机械效率是 （精确到
0.1%）；
（3）由1、2两次实验数据可得出结论： ；
（4）由 两次实验数据可得出结论：使用不同滑轮组提升相同重物，动滑轮越重，机械效率越
低；
（5）在第三次实验操作的基础上，如图丁所示改变绳端拉力方向，测得的滑轮组机械效率将 。
（选填“偏高”“偏低”或“不变”）
9．（2021·四川广元·统考中考真题）小敏在利用斜面搬运物体A的过程中，提出了一个问题：“斜面的机
械效率与斜面的倾斜程度有没有关系？”针对这个问题，他通过在斜面上匀速直线拉动物体进行了实验探
究（如图所示），测得的实验数据如表所示：
有用 总功 机械效
实验序 斜面的倾斜 物体重力 物体上升高 沿斜面拉力 物体移动距 功 率
W
号 程度 G/N 度h/m F/N 离s/m
W /J /J η/%
有 总
32关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

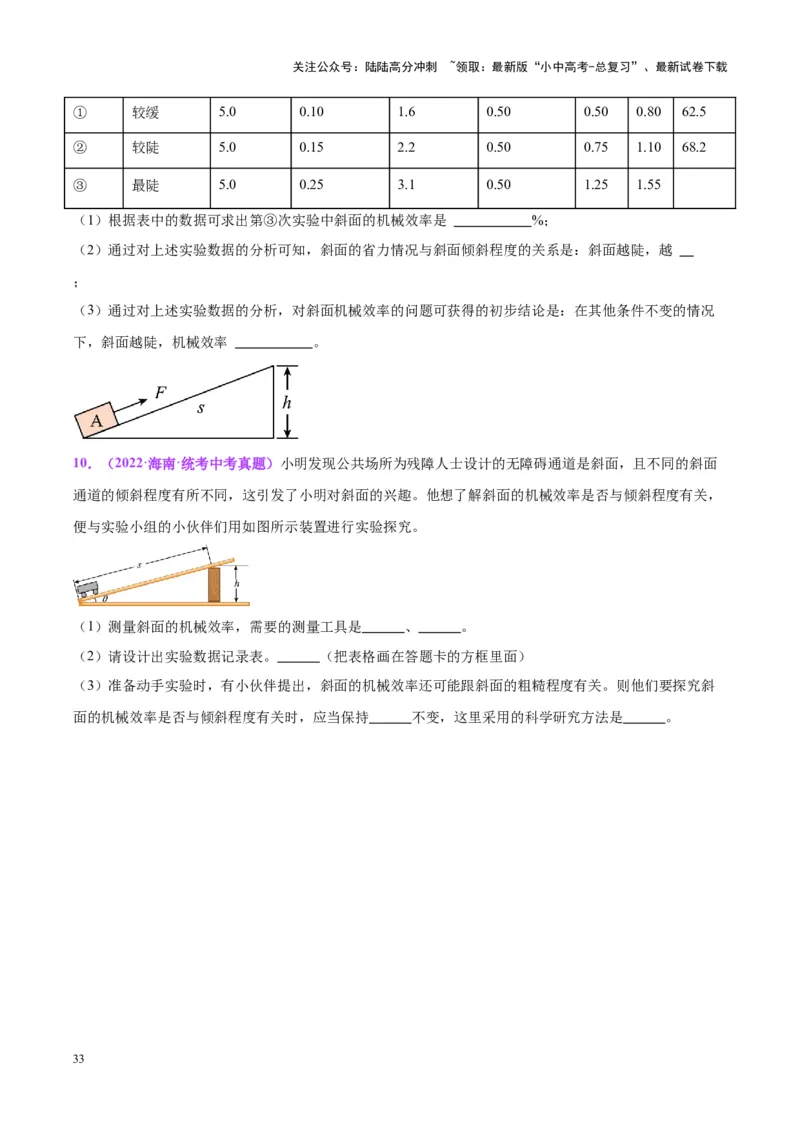

① 较缓 5.0 0.10 1.6 0.50 0.50 0.80 62.5
② 较陡 5.0 0.15 2.2 0.50 0.75 1.10 68.2
③ 最陡 5.0 0.25 3.1 0.50 1.25 1.55
（1）根据表中的数据可求出第③次实验中斜面的机械效率是 %；
（2）通过对上述实验数据的分析可知，斜面的省力情况与斜面倾斜程度的关系是：斜面越陡，越
；
（3）通过对上述实验数据的分析，对斜面机械效率的问题可获得的初步结论是：在其他条件不变的情况
下，斜面越陡，机械效率 。
10．（2022·海南·统考中考真题）小明发现公共场所为残障人士设计的无障碍通道是斜面，且不同的斜面
通道的倾斜程度有所不同，这引发了小明对斜面的兴趣。他想了解斜面的机械效率是否与倾斜程度有关，
便与实验小组的小伙伴们用如图所示装置进行实验探究。
（1）测量斜面的机械效率，需要的测量工具是 、 。
（2）请设计出实验数据记录表。 （把表格画在答题卡的方框里面）
（3）准备动手实验时，有小伙伴提出，斜面的机械效率还可能跟斜面的粗糙程度有关。则他们要探究斜
面的机械效率是否与倾斜程度有关时，应当保持 不变，这里采用的科学研究方法是 。
33
