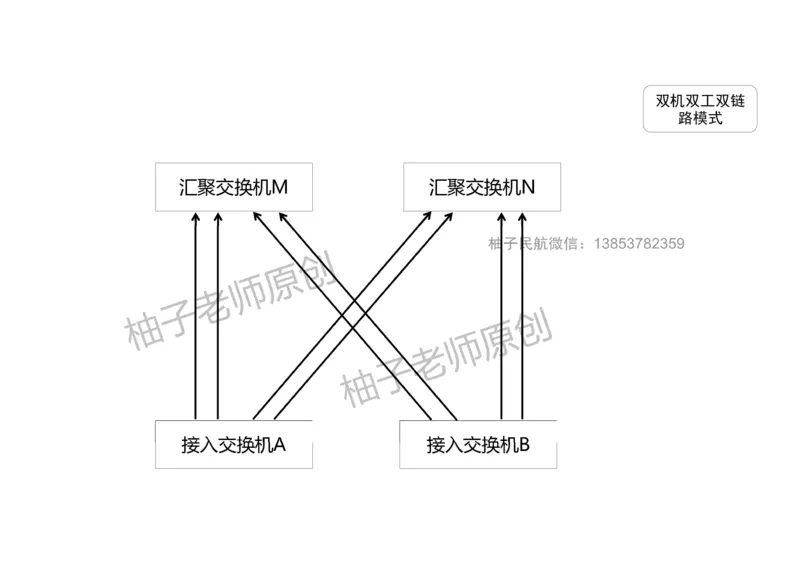

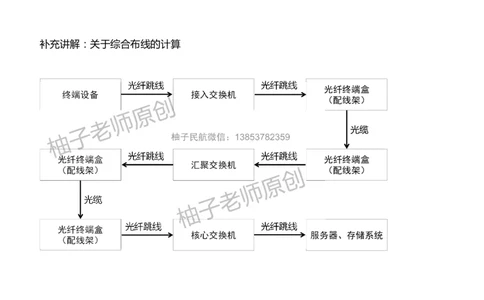

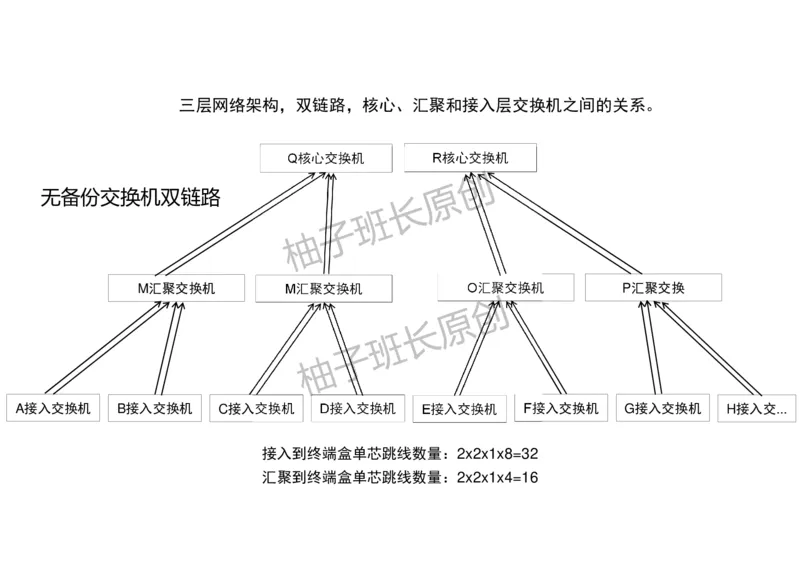

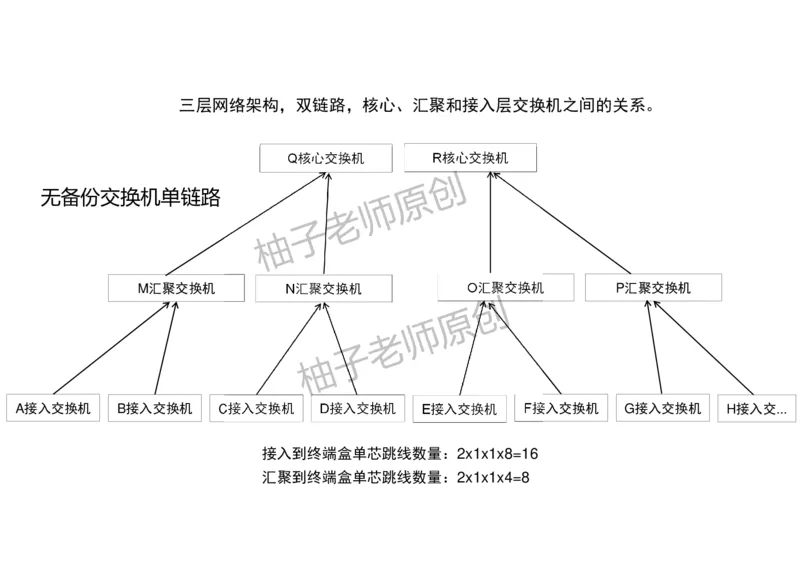

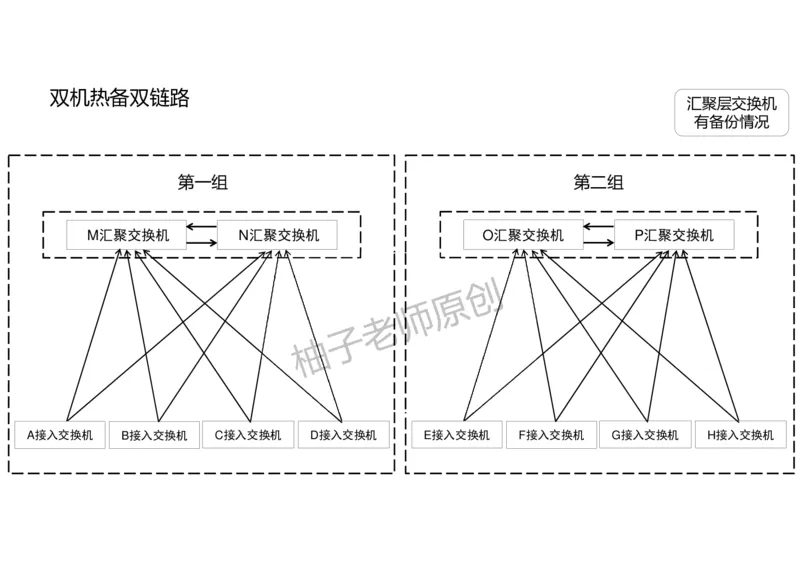

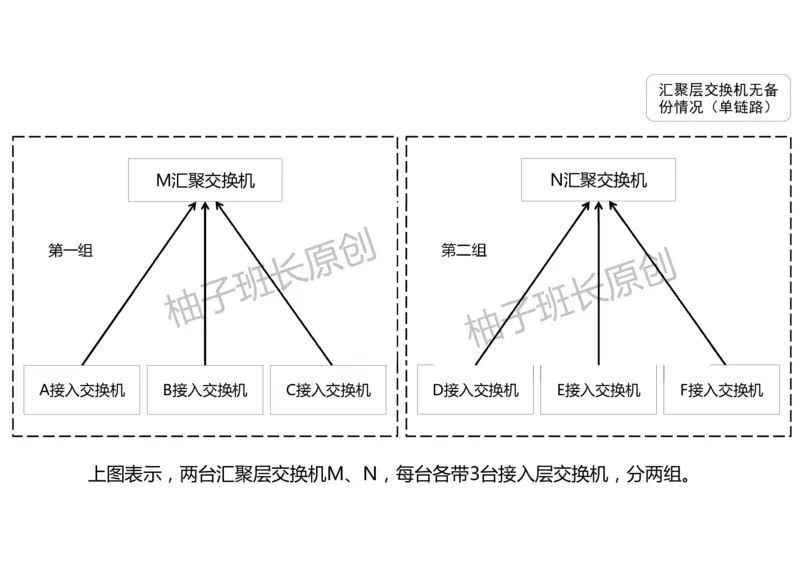

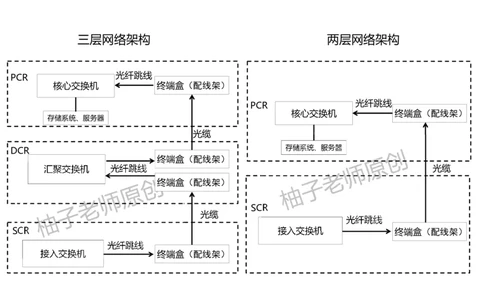

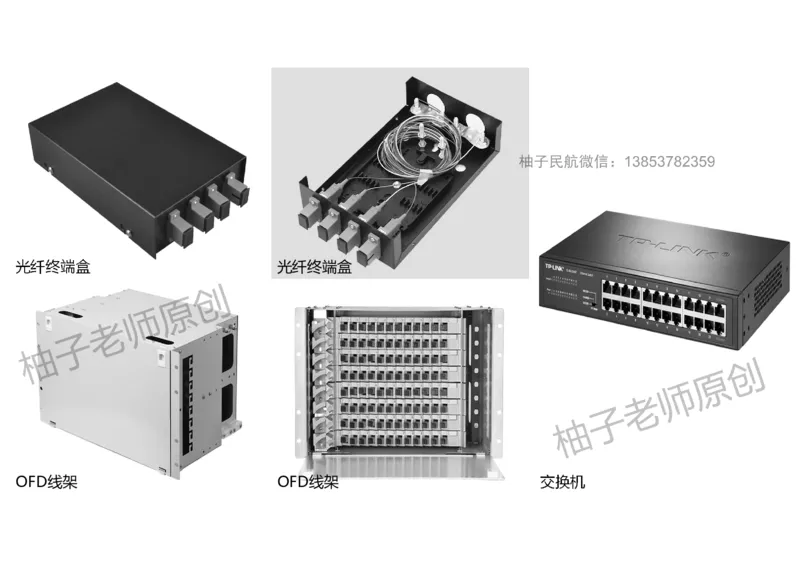

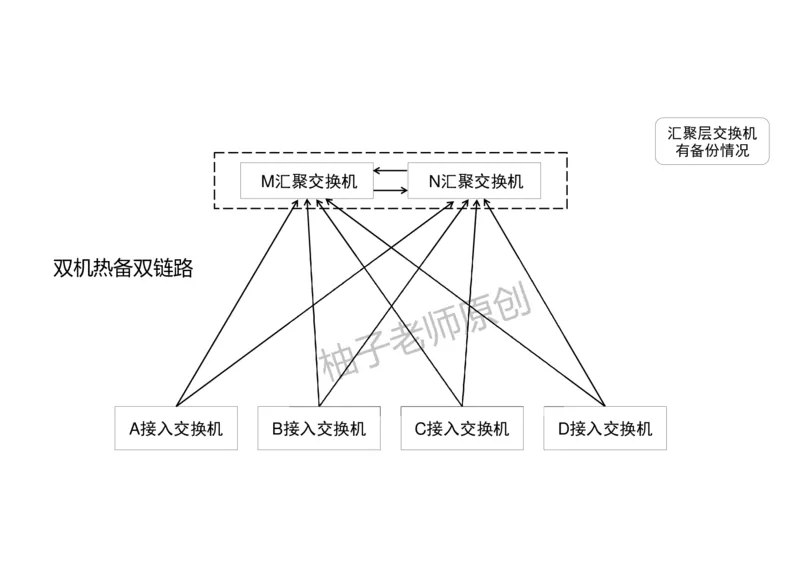

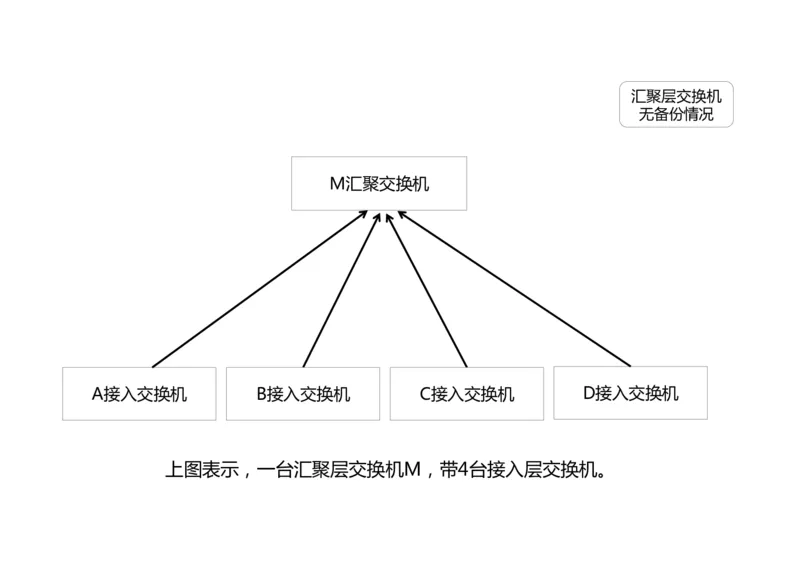

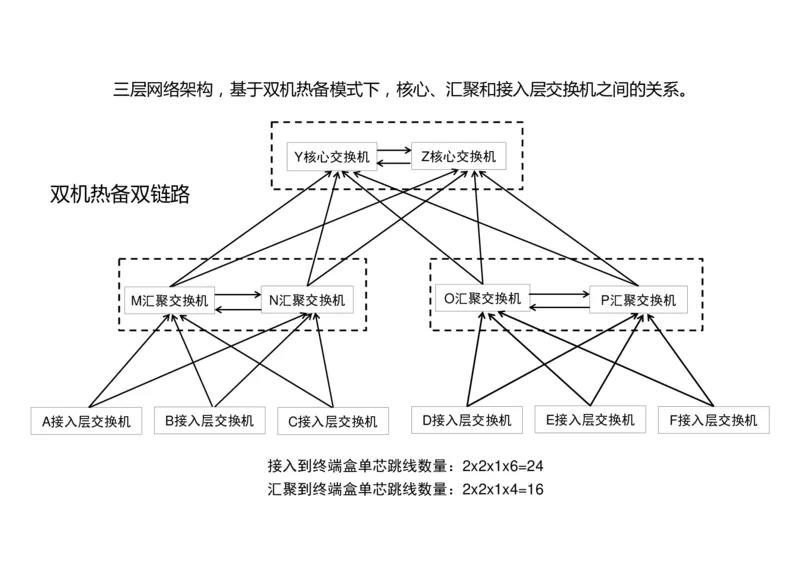

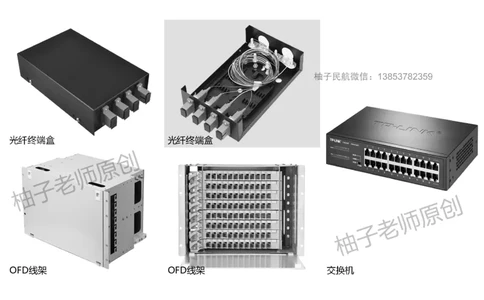

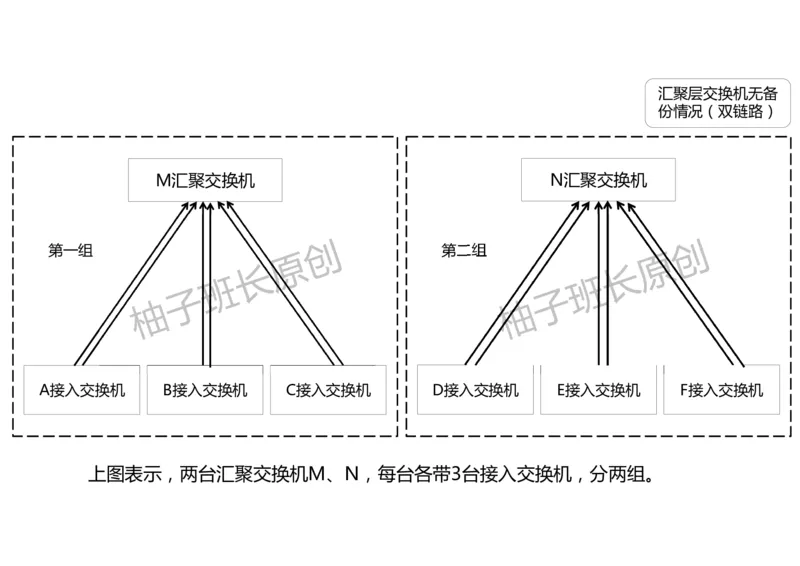

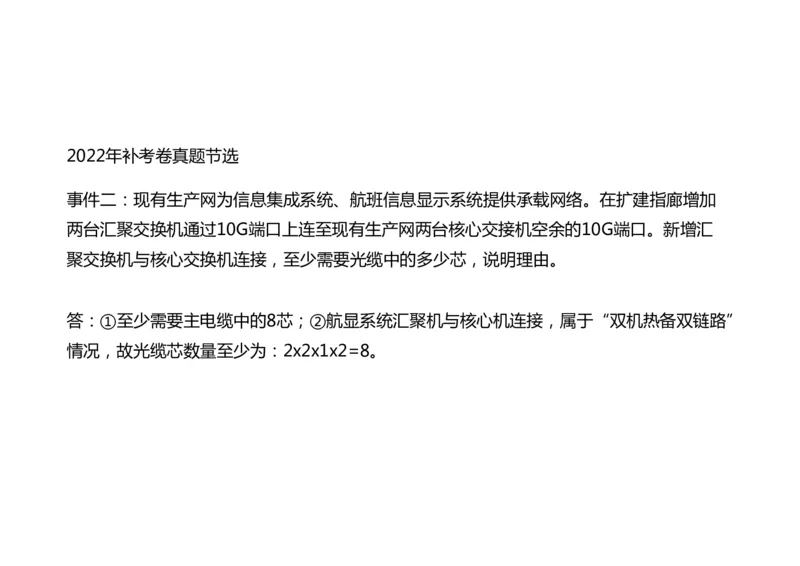

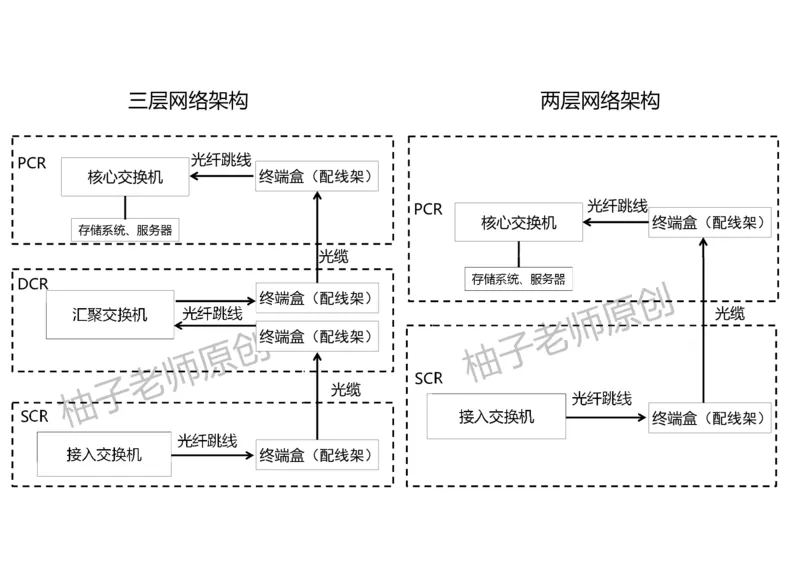

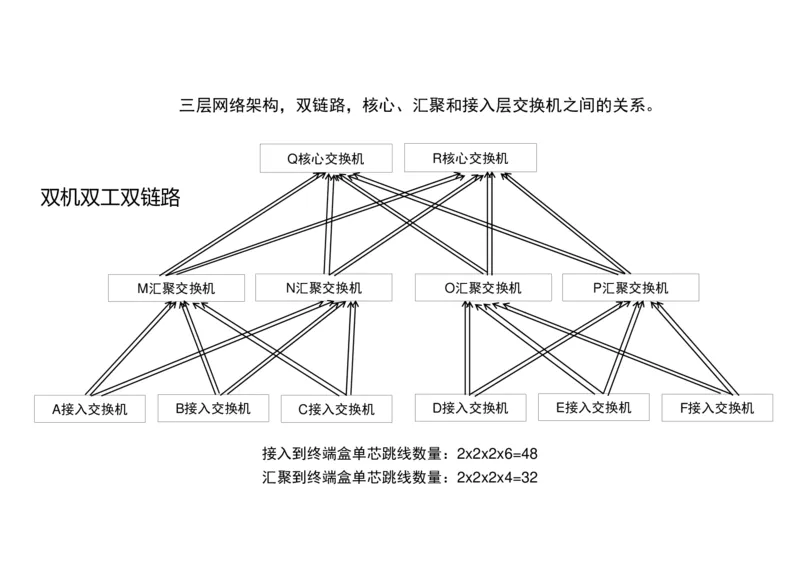

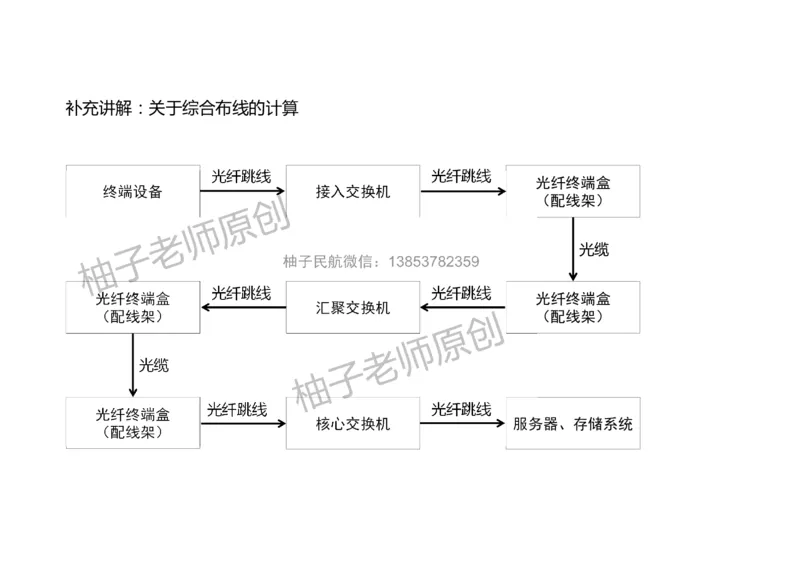

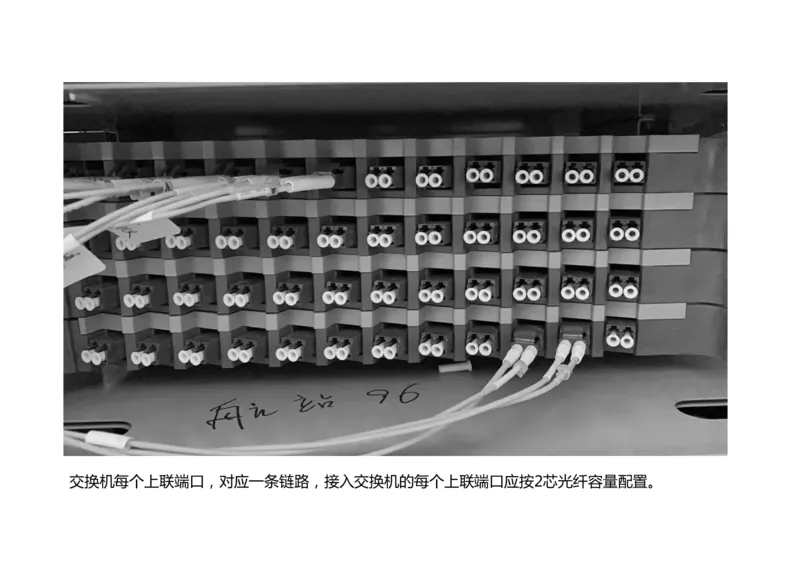

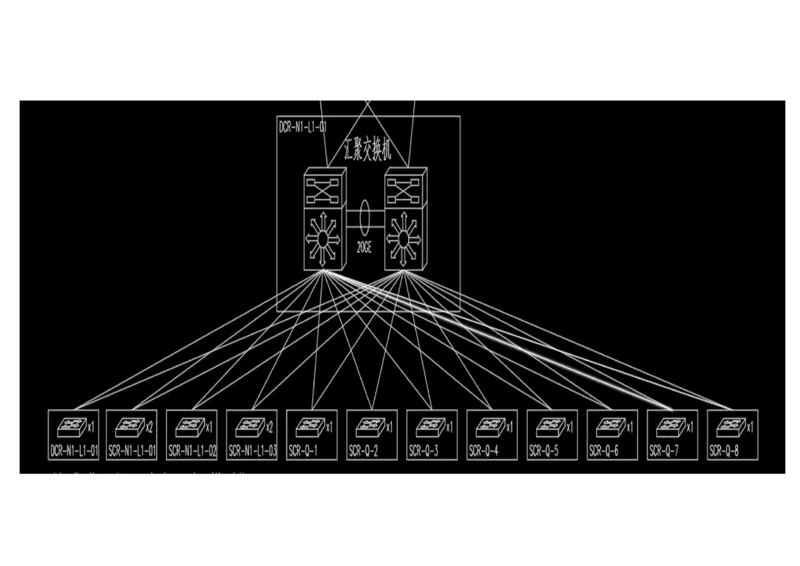

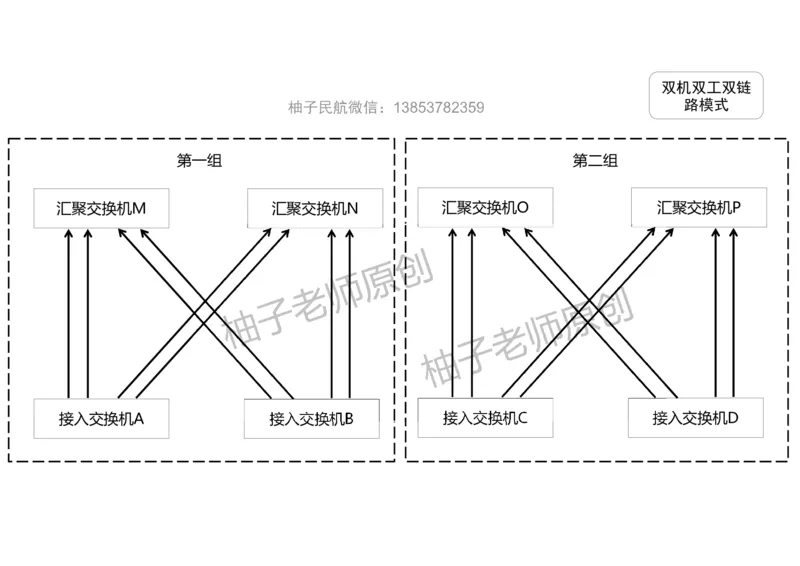

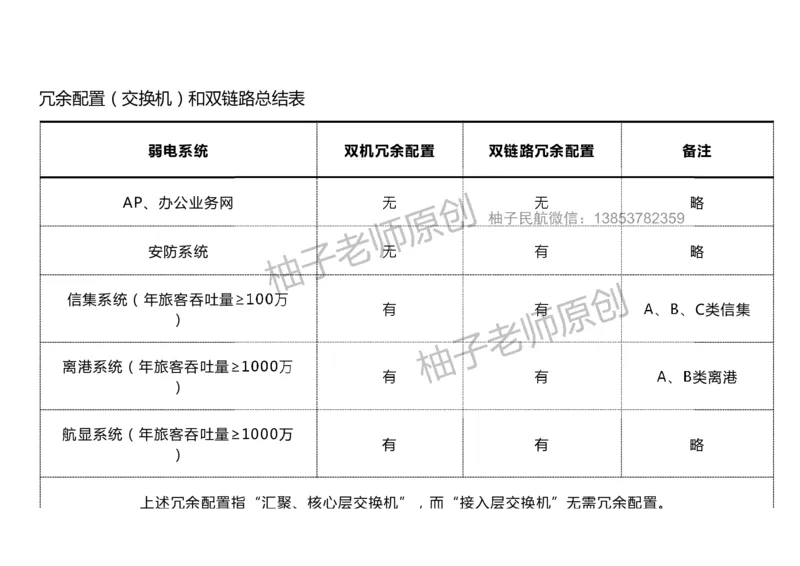

046（综合布线涉及的计算） Y I J I J I A N Z A O S H I 民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务 精讲课程（2024版教材）补充讲解：关于综合布线的计算 光纤跳线 光纤跳线 光纤终端盒 终端设备 接入交换机 （配线架） 光缆 光纤跳线 光纤跳线 光纤终端盒 光纤终端盒 汇聚交换机 （配线架） （配线架） 光缆 光纤跳线 光纤跳线 光纤终端盒 核心交换机 服务器、存储系统 （配线架）三层网络架构 两层网络架构 光纤跳线 PCR 核心交换机 终端盒（配线架） 光纤跳线 PCR 核心交换机 终端盒（配线架） 存储系统、服务器 光缆 存储系统、服务器 DCR 终端盒（配线架） 汇聚交换机 光纤跳线 光缆 终端盒（配线架） SCR 光缆 光纤跳线 SCR 接入交换机 终端盒（配线架） 光纤跳线 接入交换机 终端盒（配线架）光纤终端盒 光纤终端盒 OFD线架 OFD线架 交换机核心、汇聚、接入层交换机的关系 核心交换机 汇聚交换机 汇聚交换机 下联口 下联口 汇聚交换机 单链路连接 双链路连接 上联口 上联口 接入交换机 接入交换机 接入交换机交换机每个上联端口，对应一条链路，接入交换机的每个上联端口应按2芯光纤容量配置。汇聚层交换机 无备份情况 M汇聚交换机 A接入交换机 B接入交换机 C接入交换机 D接入交换机 上图表示，一台汇聚层交换机M，带4台接入层交换机。汇聚层交换机无备 份情况（单链路） M汇聚交换机 N汇聚交换机 第一组 第二组 A接入交换机 B接入交换机 C接入交换机 D接入交换机 E接入交换机 F接入交换机 上图表示，两台汇聚层交换机M、N，每台各带3台接入层交换机，分两组。三层网络架构，双链路，核心、汇聚和接入层交换机之间的关系。 Q核心交换机 R核心交换机 无备份交换机单链路 M汇聚交换机 N汇聚交换机 O汇聚交换机 P汇聚交换机 A接入交换机 B接入交换机 C接入交换机 D接入交换机 E接入交换机 F接入交换机 G接入交换机 H接入交... 接入到终端盒单芯跳线数量：2x1x1x8=16 汇聚到终端盒单芯跳线数量：2x1x1x4=8汇聚层交换机无备 份情况（双链路） M汇聚交换机 N汇聚交换机 第一组 第二组 A接入交换机 B接入交换机 C接入交换机 D接入交换机 E接入交换机 F接入交换机 上图表示，两台汇聚交换机M、N，每台各带3台接入交换机，分两组。三层网络架构，双链路，核心、汇聚和接入层交换机之间的关系。 Q核心交换机 R核心交换机 无备份交换机双链路 M汇聚交换机 M汇聚交换机 O汇聚交换机 P汇聚交换 A接入交换机 B接入交换机 C接入交换机 D接入交换机 E接入交换机 F接入交换机 G接入交换机 H接入交... 接入到终端盒单芯跳线数量：2x2x1x8=32 汇聚到终端盒单芯跳线数量：2x2x1x4=16双机双工双链 路模式 汇聚交换机M 汇聚交换机N 接入交换机A 接入交换机B双机双工双链 路模式 第一组 第二组 汇聚交换机M 汇聚交换机N 汇聚交换机O 汇聚交换机P 接入交换机A 接入交换机B 接入交换机C 接入交换机D三层网络架构，双链路，核心、汇聚和接入层交换机之间的关系。 Q核心交换机 R核心交换机 双机双工双链路 M汇聚交换机 N汇聚交换机 O汇聚交换机 P汇聚交换机 A接入交换机 B接入交换机 C接入交换机 D接入交换机 E接入交换机 F接入交换机 接入到终端盒单芯跳线数量：2x2x2x6=48 汇聚到终端盒单芯跳线数量：2x2x2x4=32汇聚层交换机 有备份情况 M汇聚交换机 N汇聚交换机 双机热备双链路 A接入交换机 B接入交换机 C接入交换机 D接入交换机双机热备双链路 汇聚层交换机 有备份情况 第一组 第二组 M汇聚交换机 N汇聚交换机 O汇聚交换机 P汇聚交换机 A接入交换机 B接入交换机 C接入交换机 D接入交换机 E接入交换机 F接入交换机 G接入交换机 H接入交换机三层网络架构，基于双机热备模式下，核心、汇聚和接入层交换机之间的关系。 Y核心交换机 Z核心交换机 双机热备双链路 M汇聚交换机 N汇聚交换机 O汇聚交换机 P汇聚交换机 A接入层交换机 B接入层交换机 C接入层交换机 D接入层交换机 E接入层交换机 F接入层交换机 接入到终端盒单芯跳线数量：2x2x1x6=24 汇聚到终端盒单芯跳线数量：2x2x1x4=16冗余配置（交换机）和双链路总结表 弱电系统 双机冗余配置 双链路冗余配置 备注 AP、办公业务网 无 无 略 安防系统 无 有 略 信集系统（年旅客吞吐量≥100万 有 有 A、B、C类信集 ） 离港系统（年旅客吞吐量≥1000万 有 有 A、B类离港 ） 航显系统（年旅客吞吐量≥1000万 有 有 略 ） 上述冗余配置指“汇聚、核心层交换机”，而“接入层交换机”无需冗余配置。2022年补考卷真题节选 事件二：现有生产网为信息集成系统、航班信息显示系统提供承载网络。在扩建指廊增加 两台汇聚交换机通过10G端口上连至现有生产网两台核心交接机空余的10G端口。新增汇 聚交换机与核心交换机连接，至少需要光缆中的多少芯，说明理由。 答：①至少需要主电缆中的8芯；②航显系统汇聚机与核心机连接，属于“双机热备双链路” 情况，故光缆芯数量至少为：2x2x1x2=8。
