实验二 探究弹力和弹簧伸长的关系
目标要求 1.会通过实验探究弹力和弹簧伸长的关系.2.进一步理解胡克定律，掌握以胡克
定律为原理的拓展实验的分析方法.
实验技能储备

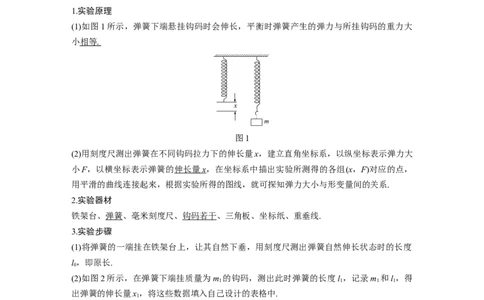

1.实验原理
(1)如图1所示，弹簧下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大
小 相等 .
图1
(2)用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大
小F，以横坐标表示弹簧的 伸长量 x，在坐标系中描出实验所测得的各组(x，F)对应的点，
用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与形变量间的关系.
2.实验器材
铁架台、弹簧、毫米刻度尺、钩码若干、三角板、坐标纸、重垂线.
3.实验步骤
(1)将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度
l，即原长.
0
(2)如图2所示，在弹簧下端挂质量为m 的钩码，测出此时弹簧的长度l ，记录m 和l ，得
1 1 1 1
出弹簧的伸长量x，将这些数据填入自己设计的表格中.
1
图2
(3)改变所挂钩码的质量，测出对应的弹簧长度，记录 m 、m 、m 、m 和相应的弹簧长度
2 3 4 5
l、l、l、l，并得出每次弹簧的伸长量x、x、x、x.
2 3 4 5 2 3 4 5钩码个数 长度 伸长量x 钩码质量m 弹力F
0 l
0
1 l x＝l－l m F
1 1 1 0 1 1
2 l x＝l－l m F
2 2 2 0 2 2
3 l x＝l－l m F
3 3 3 0 3 3
… … … … …

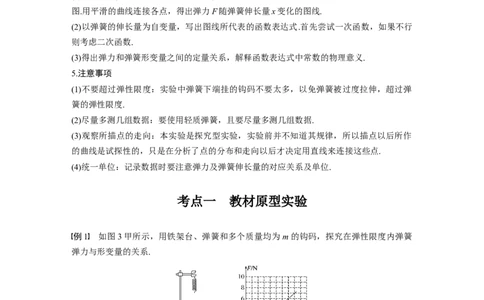

4.数据处理
(1)以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作
图.用平滑的曲线连接各点，得出弹力F随弹簧伸长量x变化的图线.
(2)以弹簧的伸长量为自变量，写出图线所代表的函数表达式.首先尝试一次函数，如果不行
则考虑二次函数.
(3)得出弹力和弹簧形变量之间的定量关系，解释函数表达式中常数的物理意义.
5.注意事项
(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过度拉伸，超过弹
簧的弹性限度.
(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据.
(3)观察所描点的走向：本实验是探究型实验，实验前并不知道其规律，所以描点以后所作
的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点.
(4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位.
考点一 教材原型实验
例1 如图3甲所示，用铁架台、弹簧和多个质量均为 m的钩码，探究在弹性限度内弹簧
弹力与形变量的关系.
图3
(1)为完成实验，还需要的实验器材有：_________________________________________.
(2)实验中需要测量的物理量有：_____________________________________________.
(3)图乙是弹簧弹力F与弹簧形变量x的F－x图线，由此可求出弹簧的劲度系数为___ N/m.
图线不过原点是由于___________________________________.(4)为完成该实验，设计实验步骤如下：
A.以弹簧形变量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平滑的曲线连
接起来
B.记下弹簧不挂钩码时其下端在刻度尺上的刻度l
0
C.将铁架台固定在桌子上，并将弹簧的一端系在横梁上，在弹簧附近竖直固定一把刻度尺
D.依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时弹簧下端所
对应的刻度，并记录在表格内，然后取下钩码
E.以弹簧形变量为自变量，写出弹力与形变量的关系式，首先尝试写成一次函数，如果不行，
则考虑二次函数

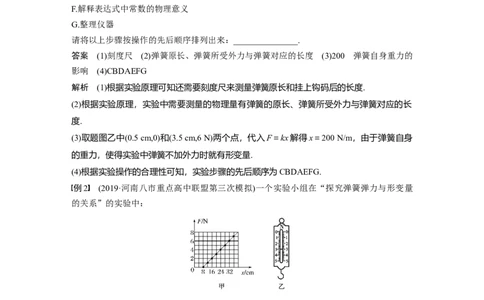

F.解释表达式中常数的物理意义
G.整理仪器
请将以上步骤按操作的先后顺序排列出来：_______________.
答案 (1)刻度尺 (2)弹簧原长、弹簧所受外力与弹簧对应的长度 (3)200 弹簧自身重力的
影响 (4)CBDAEFG
解析 (1)根据实验原理可知还需要刻度尺来测量弹簧原长和挂上钩码后的长度.
(2)根据实验原理，实验中需要测量的物理量有弹簧的原长、弹簧所受外力与弹簧对应的长
度.
(3)取题图乙中(0.5 cm,0)和(3.5 cm,6 N)两个点，代入F＝kx解得x＝200 N/m，由于弹簧自身
的重力，使得实验中弹簧不加外力时就有形变量.
(4)根据实验操作的合理性可知，实验步骤的先后顺序为CBDAEFG.
例2 (2019·河南八市重点高中联盟第三次模拟)一个实验小组在“探究弹簧弹力与形变量
的关系”的实验中：
图4
(1)甲同学在做该实验时，通过处理数据得到了图4甲所示的F－x图象，其中F为弹簧弹力，
x为弹簧长度.请通过图甲，分析并计算，该弹簧的原长x＝________ cm，弹簧的劲度系数k
0
＝________ N/m.该同学将该弹簧制成一把弹簧测力计，当弹簧测力计的示数如图乙所示时，该弹簧的长度x＝________ cm.
(2)乙同学使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的关系图象如图丙所示.下
列表述正确的是________.
A.a的原长比b的长
B.a的劲度系数比b的大
C.a的劲度系数比b的小
D.测得的弹力与弹簧的长度成正比
答案 (1)8 25 20 (2)B
解析 (1)当弹力为零时，弹簧处于原长状态，故原长为x ＝8 cm，在F－x图象中斜率表示
0
弹簧的劲度系数，则k＝＝ N/m＝25 N/m，题图乙中弹簧测力计的示数F＝3.0 N，根据F＝
kx，可知：x＝＝ m＝0.12 m＝12 cm，故此时弹簧的长度x ＝x＋x＝20 cm.
总 0
(2)在题图丙中，图线与L轴的交点横坐标表示弹簧原长，故b的原长大于a的原长，故A
错误；图线斜率表示劲度系数，故a的劲度系数大于b的劲度系数，故B正确，C错误；弹
簧的弹力与弹簧的形变量成正比，故D错误.

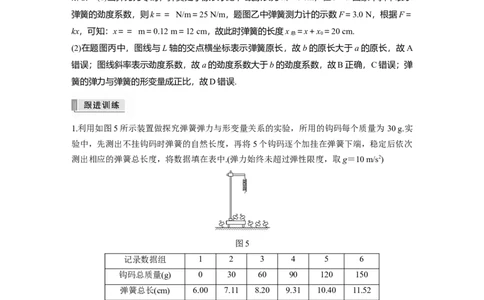

1.利用如图5所示装置做探究弹簧弹力与形变量关系的实验，所用的钩码每个质量为 30 g.实
验中，先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个加挂在弹簧下端，稳定后依次
测出相应的弹簧总长度，将数据填在表中.(弹力始终未超过弹性限度，取g＝10 m/s2)
图5
记录数据组 1 2 3 4 5 6
钩码总质量(g) 0 30 60 90 120 150
弹簧总长(cm) 6.00 7.11 8.20 9.31 10.40 11.52
(1)实验需要的器材，除铁架台、弹簧、钩码若干、坐标纸、重垂线、铅笔之外，还需要的
一件器材是________.
(2)根据表中所列6组数据，在图6甲坐标系中作出弹簧弹力大小F跟弹簧总长度x之间的函
数关系的图线.图6
(3)根据函数图线，求出弹簧的劲度系数为________ N/m(保留两位有效数字).
(4)某同学画图象时横轴没取弹簧总长，而是取了弹簧的形变量，结果其图线仍然没有经过
坐 标 原 点 ， 如 图 乙 所 示 ， 图 线 不 过 坐 标 原 点 的 原 因 是
____________________________________.
答案 (1)刻度尺 (2)见解析图 (3)27 (4)弹簧自身重力的影响
解析 (1)需要刻度尺测量弹簧的总长.
(2)弹簧弹力与弹簧总长度x的关系图线如图所示.
(3)图线的斜率表示弹簧的劲度系数.
k＝ N/m≈27 N/m.
(4)图线不过原点的原因是弹簧自身有重力，竖直悬挂时的长度大于水平放置时的长度.
考点二 拓展创新实验
例3 (2020·广东东莞六中模拟)在“探究弹力和弹簧形变量的关系，并测定弹簧的劲度系
数”的实验中，实验装置如图7所示，所用的每个钩码的重力相当于对弹簧提供了向右恒定
的拉力.实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每
次测出相应的弹簧总长度.
图7
(1)有一个同学通过以上实验测量后把6组数据描点在坐标图8中，请作出F－L图线.图8
(2)由此图线可得出该弹簧的原长L＝________ cm，劲度系数k＝________ N/m.
0
(3)图线上端出现弯曲的原因是____________________________________________.
(4)该同学实验时，把弹簧水平放置与弹簧悬挂放置相比较，
优点在于：___________________________________.
缺点在于：__________________________________.
答案 (1)见解析图 (2)5 20 (3)弹簧的形变量超出其弹性限度 (4)避免弹簧自身所受重
力对实验的影响 弹簧与桌面及绳子与滑轮间存在的摩擦造成实验的误差
解析 (1)描点作图，F－L图线如图所示
(2)当弹力为零时，弹簧的形变量为零，此时弹簧的长度等于弹簧的原长，可知弹簧的原长
L＝5 cm.根据胡克定律知k＝，可知图线的斜率表示劲度系数，
0
则k＝＝ N/m＝20 N/m.
(3)图线上端出现弯曲的原因是弹簧的形变量超出其弹性限度.
(4)优点在于消除了弹簧悬挂时弹簧自身所受重力对实验的影响；缺点在于水平放置时弹簧
与桌面及绳子与滑轮间存在的摩擦造成实验误差.
2.(2020·湖北荆门市龙泉中学、宜昌一中联考)橡皮筋也像弹簧一样，在弹性限度内伸长量x
与弹力F成正比，即F＝kx，k的值与橡皮筋的原长L、横截面积S有关，理论与实验都证明
k＝Y，其中Y是由材料决定的常数，材料力学中称之为杨氏模量.
(1)在国际单位中，杨氏模量Y的单位应为________.
A.N B.m
C.N/m D.N/m2
(2)某同学通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图象如
图9所示，由图象可求得该橡皮筋的劲度系数k＝________ N/m.图9
(3)若橡皮筋的原长为 10.0 cm，横截面积为1.0 mm2，则该橡皮筋的杨氏模量 Y的大小是
________(只填数字，单位取(1)中正确单位，结果保留两位有效数字).
答案 (1)D (2)500 (3)5.0×107
解析 (1)根据表达式k＝Y得Y＝，已知k的单位是N/m，L的单位是m，S的单位是m2，所
以Y的单位是N/m2，D正确，A、B、C错误.
(2)由题图得k＝＝＝500 N/m.
(3)由k＝Y得Y＝＝5.0×107 N/m2.
3.某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系.实验装置如图10所示.一均匀长
弹簧竖直悬挂，7个指针P、P、P、P、P、P、P 分别固定在弹簧上距悬点0、10、20、
0 1 2 3 4 5 6
30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P 指向0刻度.
0
设弹簧下端未挂重物时，各指针的位置记为x ；挂有质量为0.100 kg的砝码时，各指针的位
0
置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80 m/s2).
已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.
图10
P P P P P P
1 2 3 4 5 6
x(cm) 2.04 4.06 6.06 8.08 10.03 12.01
0
x(cm) 2.64 5.26 7.81 10.30 12.93 15.41
n 10 20 30 40 50 60
k(N/m) 163 ① 56.0 43.6 33.8 28.8
(m/N) 0.006 1 ② 0.017 9 0.022 9 0.029 6 0.034 7
(1)将表中数据补充完整：①________，②________.
(2)以n为横坐标，为纵坐标，在图11给出的坐标纸上画出－n图象.图11
(3)图中画出的直线可近似认为通过原点.若从实验中所用的弹簧截取圈数为n的一段弹簧，
该弹簧的劲度系数k与其圈数n的关系表达式为k＝________ N/m，该弹簧的劲度系数k与
其自由长度l(单位为m)的关系表达式为k＝________ N/m.
0
答案 (1)①81.7 ②0.012 2 (2)见解析图 (3)(～均可) (～均可)
解析 (1)①k＝＝ N/m≈81.7 N/m；
②＝ m/N≈0.012 2 m/N；
(2)描点法，画一条直线，让大部分的点都落在直线上，不在线上的点均匀分布在直线两侧，
如图所示.
(3)设直线的斜率为a，则有＝an，即k＝·，通过计算可得k≈；弹簧共60圈，则有n＝，把
其代入k＝·中可得k≈.
