1．图甲是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．
甲 乙

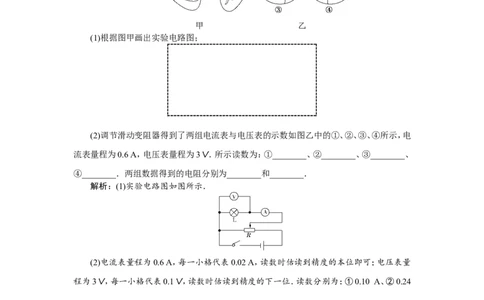

(1)根据图甲画出实验电路图；
(2)调节滑动变阻器得到了两组电流表与电压表的示数如图乙中的①、②、③、④所示，电
流表量程为0.6 A，电压表量程为3
V
．所示读数为：①________、②________、③________、
④________．两组数据得到的电阻分别为________和________．
解析：(1)实验电路图如图所示．
(2)电流表量程为0.6 A，每一小格代表0.02 A，读数时估读到精度的本位即可；电压表量
程为3
V
，每一小格代表0.1
V
，读数时估读到精度的下一位．读数分别为：①0.10 A、②0.24
A、③2.00
V
、④0.27
V
．应用R＝求电阻时，电流为0.10 A时对应的电压为0.27
V
；电流为
0.24 A时对应的电压为2.00 V ，求得的两组数据对应的电阻分别为2.7 Ω和8.3 Ω.
答案： (1)如解析图所示
(2)0.10 A 0.24 A 2.00 V 0.27 V
2．7(±0.1) Ω 8.3(±0.1) Ω[如填为8.3(±0.1) Ω
2．7(±0.1) Ω也行]
2．在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3
V
，1.5 W”的小灯泡两端的电压和通过它的电流，现有如下器材：
A．直流电源3 V(内阻可不计)
B．直流电流表0～600 mA(内阻约为0.5 Ω)
C．直流电压表0～3 V(内阻约3 kΩ)
D．滑动变阻器(10 Ω，1 A)
E．滑动变阻器(1 kΩ，300 mA)
F．开关、导线若干
(1)本实验中滑动变阻器应选用________(选填“D”或“E”)．

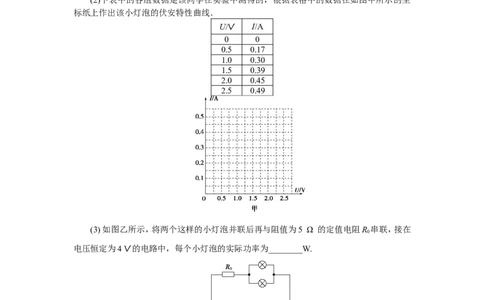

(2)下表中的各组数据是该同学在实验中测得的，根据表格中的数据在如图甲所示的坐
标纸上作出该小灯泡的伏安特性曲线．
U/V I/A
0 0
0.5 0.17
1.0 0.30
1.5 0.39
2.0 0.45
2.5 0.49
(3) 如图乙所示，将两个这样的小灯泡并联后再与阻值为5 Ω 的定值电阻R 串联，接在
0
电压恒定为4
V
的电路中，每个小灯泡的实际功率为________W.
解析：(1)实验中需测量多组数据，滑动变阻器用分压式接法，为了调节方便，滑动变阻器
用阻值较小的，故选D.
(2)描点画图，如图所示．(3)设小灯泡两端的电压为U，电流为I，根据闭合电路欧姆定律得：U＝U＋2IR ，所以U
0 0
＝－2RI＋U，代入数据得U＝－10I＋4，在小灯泡的伏安特性曲线同一坐标系上画出该直
0 0
线，其交点(1.0，0.3)即为小灯泡的实际电压、电流值，可得小灯泡消耗的实际功率P＝UI＝
0.3 W.
答案：(1)D (2)见解析图 (3)0.3

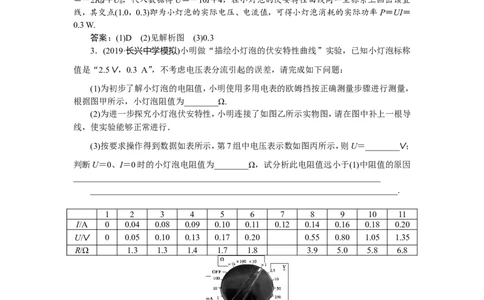

3．(2019·长兴中学模拟)小明做“描绘小灯泡的伏安特性曲线”实验，已知小灯泡标称
值是“2.5
V
，0.3 A”，不考虑电压表分流引起的误差，请完成如下问题：
(1)为初步了解小灯泡的电阻值，小明使用多用电表的欧姆挡按正确测量步骤进行测量，
根据图甲所示，小灯泡阻值为________Ω.
(2)为进一步探究小灯泡伏安特性，小明连接了如图乙所示实物图，请在图中补上一根导
线，使实验能够正常进行．
(3)按要求操作得到数据如表所示，第7组中电压表示数如图丙所示，则U＝________V ；
判断U＝0、I＝0时的小灯泡电阻值为________Ω，试分析此电阻值远小于(1)中阻值的原因
________________________________________________________________________
________________________________________________________________________.
1 2 3 4 5 6 7 8 9 10 11
I/A 0 0.04 0.08 0.09 0.10 0.11 0.12 0.14 0.16 0.18 0.20
U/V 0 0.05 0.10 0.13 0.17 0.20 0.55 0.80 1.05 1.35

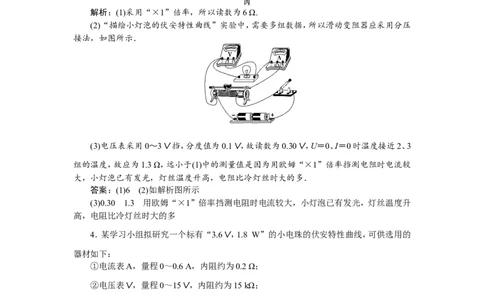

R/Ω 1.3 1.3 1.4 1.7 1.8 3.9 5.0 5.8 6.8解析：(1)采用“×1”倍率，所以读数为6 Ω.
(2)“描绘小灯泡的伏安特性曲线”实验中，需要多组数据，所以滑动变阻器应采用分压
接法，如图所示．
(3)电压表采用0～3
V
挡，分度值为0.1
V
，故读数为0.30
V
，U＝0、I＝0时温度接近2、3
组的温度，故应为1.3 Ω，远小于(1)中的测量值是因为用欧姆“×1”倍率挡测电阻时电流较
大，小灯泡已有发光，灯丝温度升高，电阻比冷灯丝时大的多．
答案：(1)6 (2)如解析图所示
(3)0.30 1.3 用欧姆“×1”倍率挡测电阻时电流较大，小灯泡已有发光，灯丝温度升
高，电阻比冷灯丝时大的多
4．某学习小组拟研究一个标有“3.6
V
，1.8 W”的小电珠的伏安特性曲线，可供选用的
器材如下：
①电流表A，量程0～0.6 A，内阻约为0.2 Ω；
②电压表
V
，量程0～15
V
，内阻约为15 kΩ；
③滑动变阻器R，阻值范围0～10 Ω；
④学生电源E，电动势为4
V
，内阻不计；
⑤开关S及导线若干．
(1)该学习小组中的甲同学设计了如图甲所示的电路进行测量，请按照图甲所示的电路
图帮甲同学将图乙中的实物图连接起来．(2)甲同学在实验中发现，由于电压表的量程较大而造成读数误差很大，因而影响了测量
结果．于是又从实验室找来一量程为I＝100 μA、内阻R＝1 000 Ω的灵敏电流计，想把该灵
g g
敏电流计改装成量程为5
V
的电压表，则需串联一个阻值为________Ω的电阻．
(3)甲同学用改装后的电压表进行实验，得到电流表读数I 和灵敏电流计读数I 如表所
1 2
示：
I(A) 0 0.19 0.30 0.37 0.43 0.46 0.48 0.49
1
I(μA) 0 10 20 30 40 50 60 70
2
请在图丙中的坐标纸上画出I－I 图线．
1 2
(4)若将该小电珠接在如图丁所示的电路中，则该小电珠消耗的电功率约为________W．
已知电源的电动势为E′＝3.0
V
，内阻r＝1.5 Ω，定值电阻R
0
＝4.5 Ω.(结果保留两位有效数字)
解析：(1)如图(a)所示．
(2)设需要串联的电阻阻值为R x ，则有I g (R g ＋R x )＝5 V ，代入数据可得R x ＝49 000 Ω.
(4)将定值电阻R 看做该电源的内阻的一部分，则内阻r′＝6 Ω，由此可得路端电压U＝
0
E′－Ir′，在I－I 图线所在坐标纸上作出该I－U图象如图(b)所示，可知其交点坐标表示的电
1 2
流约为0.32 A，电压约为1.1 V ，所以该小电珠消耗的功率约为P＝0.32×1.1 W≈0.35 W.答案：(1)见解析图(a) (2)49 000 (3)如图所示
(4)0.35
