知识点 6：弹力
考点一：平衡状态弹力的计算
题型一：应用力的合成法计算平衡状态的弹力
【知识思维方法技巧】
（1）物体受2个或3个力时，一般采用合成法．
①若两个力F 、F 的夹角为θ，如图所示，合力的大小可由余弦定理得到：
1 2
F＝ ， tan α＝。
注意：两大小一定的分力，夹角增大时，合力减小；合力大小一定，夹角增大时，两等大
分力增大．

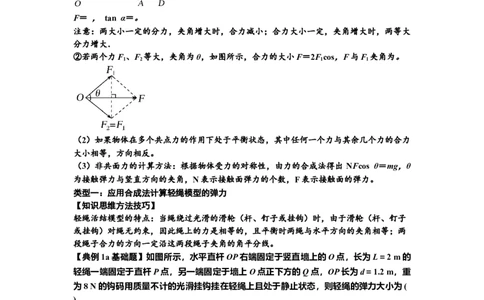

②若两个力F 、F 等大，夹角为θ，如图所示，合力的大小F＝2F cos，F与F 夹角为。
1 2 1 1
（2）如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与其余几个力的合力
大小相等，方向相反。
（3）非共面力的计算方法：根据物体受力的对称性，由力的合成法得出 NFcos θ＝mg，θ
为接触弹力与竖直方向的夹角，N表示接触面弹力的个数，F表示接触面的弹力。
类型一：应用合成法计算轻绳模型的弹力
【知识思维方法技巧】
轻绳活结模型的特点：当绳绕过光滑的滑轮（杆、钉子或挂钩）时，由于滑轮（杆、钉子
或挂钩）对绳无约束，因此绳上的力是相等的，且平衡时两绳与水平方向的夹角相等；两
段绳子合力的方向一定沿这两段绳子夹角的角平分线。
【典例1a基础题】如图所示，水平直杆OP右端固定于竖直墙上的O点，长为L＝2 m的
轻绳一端固定于直杆P点，另一端固定于墙上O点正下方的Q点，OP长为d＝1.2 m，重
为8 N的钩码用质量不计的光滑挂钩挂在轻绳上且处于静止状态，则轻绳的弹力大小为(
)
A．10 N B．8 N C．6 N D．5 N
【典例1a基础题对应练习】(多选)如图，固定在地面上的带凹槽的长直杆与水平面成α
学科网（北京）股份有限公司＝30°角，轻质环a套在杆上，置于凹槽内质量为m的小球b通过一条细绳跨过固定定滑轮
与环a连接。a、b静止时，细绳与杆间的夹角为30°，重力加速度为g，不计一切摩擦，下
列说法正确的是( )
A．a受到3个力的作用
B．b受到3个力的作用
C．细杆对b的作用力大小为mg
D．细线对a的拉力大小为mg
类型二：应用合成法计算轻杆模型的弹力
【知识思维方法技巧】
轻杆弹力既能沿着杆，也可以跟杆成任意角度。自由杆：可以自由转动。杆受力一定沿杆
方向。固定杆：不能自由转动。不一定沿杆方向，由物体所处状态决定

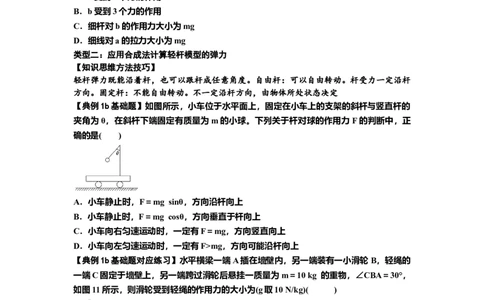

【典例1b基础题】如图所示，小车位于水平面上，固定在小车上的支架的斜杆与竖直杆的
夹角为θ，在斜杆下端固定有质量为m的小球。下列关于杆对球的作用力F的判断中，正
确的是( )
A．小车静止时，F＝mg sinθ，方向沿杆向上
B．小车静止时，F＝mg cosθ，方向垂直于杆向上
C．小车向右匀速运动时，一定有F＝mg，方向竖直向上
D．小车向左匀速运动时，一定有F>mg，方向可能沿杆向上
【典例1b基础题对应练习】水平横梁一端A插在墙壁内，另一端装有一小滑轮B，轻绳的
一端C固定于墙壁上，另一端跨过滑轮后悬挂一质量为m＝10 kg 的重物，∠CBA＝30°，
如图11所示，则滑轮受到轻绳的作用力的大小为(g取10 N/kg)( )
A．50 N B．20 N C．100 N D．50 N
类型三：应用合成法计算轻弹簧模型的弹力
【知识思维方法技巧】
轻弹簧（轻橡皮筋）产生的弹力遵循胡克定律 F＝kx，轻弹簧（轻橡皮筋）两端及中间各
点的弹力大小相等，轻弹簧既能受拉力，也能受压力(沿弹簧轴线)，而橡皮筋只能受拉力
学科网（北京）股份有限公司作用。
【典例1c基础题】如图所示，一个“Y”形弹弓顶部跨度为L，两根相同的橡皮条自由长
度均为L，在两根橡皮条的末端用一块软羊皮(长度不计)做成裹片．若橡皮条的弹力与形变
量的关系满足胡克定律，且劲度系数为k，发射弹丸时每根橡皮条的最大长度为2L(弹性限
度内)，则发射过程中裹片对弹丸的最大作用力为( )
A．kL B．2kL C．kL D．kL
类型四：应用合成法计算三维空间轻绳模型的弹力

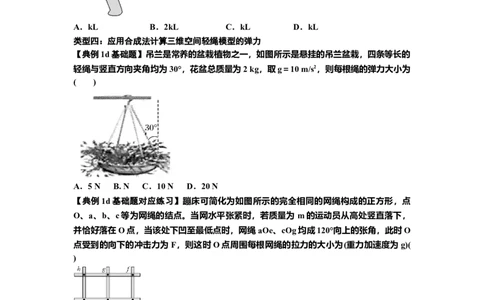

【典例1d基础题】吊兰是常养的盆栽植物之一，如图所示是悬挂的吊兰盆栽，四条等长的
轻绳与竖直方向夹角均为30°，花盆总质量为2 kg，取g＝10 m/s2，则每根绳的弹力大小为
( )
A．5 N B. N C．10 N D．20 N
【典例1d基础题对应练习】蹦床可简化为如图所示的完全相同的网绳构成的正方形，点
O、a、b、c等为网绳的结点。当网水平张紧时，若质量为 m的运动员从高处竖直落下，
并恰好落在O点，当该处下凹至最低点时，网绳aOe、cOg均成120°向上的张角，此时O
点受到的向下的冲击力为F，则这时O点周围每根网绳的拉力的大小为(重力加速度为g)(
)
A. B. C. D.
【典例1d基础题对应练习】【答案】B
【解析】设每根网绳的拉力大小为F′，对结点O有：4F′cos 60°－F＝0，解得F′＝，选项
B正确。
题型二：应用力的分解法计算平衡状态的弹力
【知识思维方法技巧】
力的分解法计算平衡状态的弹力，有二种分解方法：
学科网（北京）股份有限公司（1）力作用效果分解法：根据力的实际作用效果确定两个实际分力的方向，再根据两个实
际分力方向画出平行四边形，最后由三角形知识求出两分力的大小。
注意：斜面上物体、支架挂物、刀劈物体、千斤顶等问题常常根据被分解的力在作用对象
上产生的效果进行分解。
（2）力的正交分解法：F ＝0，F ＝0．适用条件是物体受三个或三个以上的力作用而
x合 y合
平衡。选坐标轴时应使尽量多的力与坐标轴重合。物体受四个以上的力作用时，一般要采
用正交分解法。
类型一：应用力的分解法计算接触面模型的弹力

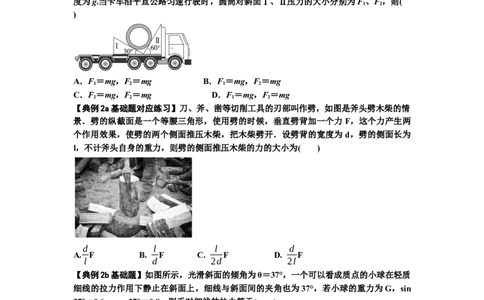

【典例2a基础题】用卡车运输质量为m的匀质圆筒状工件，为使工件保持固定，将其置
于两光滑斜面之间，如图所示．两斜面Ⅰ、Ⅱ固定在车上，倾角分别为30°和60°.重力加速
度为g.当卡车沿平直公路匀速行驶时，圆筒对斜面Ⅰ、Ⅱ压力的大小分别为F 、F ，则(
1 2
)
A．F ＝mg，F ＝mg B．F ＝mg，F ＝mg
1 2 1 2
C．F ＝mg，F ＝mg D．F ＝mg，F ＝mg
1 2 1 2
【典例2a基础题对应练习】刀、斧、凿等切削工具的刃部叫作劈，如图是斧头劈木柴的情
景．劈的纵截面是一个等腰三角形，使用劈的时候，垂直劈背加一个力F，这个力产生两
个作用效果，使劈的两个侧面推压木柴，把木柴劈开．设劈背的宽度为 d，劈的侧面长为
l，不计斧头自身的重力，则劈的侧面推压木柴的力的大小为( )
d l l d
A. F B. F C. F D. F
l d 2d 2l
【典例2b基础题】如图所示，光滑斜面的倾角为θ＝37°，一个可以看成质点的小球在轻质
细线的拉力作用下静止在斜面上，细线与斜面间的夹角也为37°，若小球的重力为G，sin
37°＝0.6，cos 37°＝0.8，则手对细线的拉力等于( )
A．G B． C． D．
【典例2b基础题对应练习】如图是可用来制作豆腐的石磨。木柄AB静止时，连接AB的
轻绳处于绷紧状态。O点是三根轻绳的结点，F、F1和F2分别表示三根绳的拉力大小，F
1
＝F 且∠AOB＝60°。下列关系式正确的是( )
2
学科网（北京）股份有限公司A. F＝F B. F＝2F C. F＝3F D. F＝√3F
1 1 1 1
类型三：应用力的分解法计算轻杆模型的弹力
【典例2c基础题】如图所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端
固定一个质量为1 kg的小球，小球处于静止状态．取g＝10 m/s2.则弹性杆对小球的作用力(
)
A．大小为5 N，方向垂直于斜面向上
B．大小为10 N，方向垂直于斜面向上
C．大小为5 N，方向垂直于斜面向上
D．大小为10 N，方向竖直向上
【典例2c基础题对应练习】如图所示，质量为m的重物悬挂在轻质支架上，斜梁OB与竖
直方向的夹角为θ，重力加速度为g.设水平横梁OA和斜梁OB作用于O点的弹力分别为
F 和F，以下结果正确的是( )
1 2
A．F＝ B．F＝
2 1
C．F＝mgcos θ D．F＝mgsin θ
2 1
类型四：应用力的分解法计算轻弹簧模型的弹力
【典例2d基础题】如图所示，两根轻弹簧a、b的上端固定在竖直墙壁上，下端连接在小
球上。当小球静止时，弹簧a、b与竖直方向的夹角分别为53°和37°。已知a、b的劲度系
数分别为k、k，sin 53°＝0.8，cos 53°＝0.6，则a、b两弹簧的伸长量之比为( )
1 2
学科网（北京）股份有限公司A. B. C. D. 图4
【典例2d基础题对应练习】如图所示，完全相同的质量为m的A、B两球用两根等长的细
线悬挂在O点，两球之间夹着一根劲度系数为k的轻弹簧，静止不动时，弹簧处于水平方
向，两根细线之间的夹角为θ，则弹簧的长度被压缩了( )
A. B. C. D.
类型五：应用正交分解法计算匀质粗绳的弹力
【知识思维方法技巧】
选取匀质粗绳为研究对象和匀质粗绳的一部分为研究对象，分别应用正交分解法列方程进
行计算。
【典例2e基础题】A、B是天花板上两点，一根长为l的轻绳穿过带有光滑孔的球，两端
分别系在A、B点，如图甲所示；现将长度也为l的均匀铁链悬挂于A、B点，如图乙所示。
球和铁链的质量相等，均处于平衡状态，A点对轻绳和铁链的拉力分别是F 和F ，球的重
1 2
心和铁链的重心到天花板的距离分别是h 和h，则( )
1 2
A.F F ，hF ，h>h D.F ＝F ，h>h
1 2 1 2 1 2 1 2
题型三：应用力的三角形相似法计算平衡状态的弹力
【知识思维方法技巧】
三角形相似法：一般研究对象受绳(杆)、圆弧或其它物体的约束，且物体受到三个力的作
用，其中的一个力是恒力，另外两个力的方向分别与绳子、两物体重心连线方向等平行，
即三力构成的矢量三角形与绳长、半径、高度等实际几何三角形相似，确定对应边，利用
三角形相似知识列出比例式求出力。
类型一：应用力的三角形相似法计算轻绳模型的弹力
【典例3a基础题】表面光滑的四分之一圆柱体紧靠墙角放置，其横截面如图所示．细
绳a、b一端固定在竖直墙面上同一点P，另一端分别连接小球A、B，A、B两球均在
柱体上保持静止．已知a的长度为b的2倍，A的质量为B的2倍．则a、b的拉力大
小之比为( )
学科网（北京）股份有限公司A. B. C. 2 D. 4
类型二：应用力的三角形相似法计算轻杆模型的弹力
【典例3b基础题】（多选）两轻杆通过铰链相连构成一个三角形框架，AB、BC、CA三
边长度为30 cm、20 cm、40 cm，在A点用一细线挂1 kg的物块，系统处于静止状态，
则(g＝10 m/s2)( )
A．AB杆对A点有沿杆从B点指向A点的弹力
B．CA杆作用于A点的弹力不一定沿CA杆方向
C．CA杆产生的弹力大小为20 N
D．若改为挂一个0.5 kg的物块，则AB杆上弹力也会变为原来的一半
考点二：动态平衡弹力变化的分析
【知识思维方法技巧】
（1）动态平衡：通过控制某些物理量，使平衡问题中的一部分力是变力，是动态力，使物
体的状态发生缓慢的变化，而在这个过程中物体又始终处于一系列的平衡状态，在问题的
描述中常用“缓慢”等语言叙述。
（2）基本思路：化“动”为“静”，“静”中求“动”．
确定平衡状态(缓慢)，巧选研究对象(整体法或隔离法)，进行受力分析，最后选择方法建立
平衡方程（或画三角形矢量图），讨论力的大小变化情况。
（3）分析动态平衡问题的方法：
①图解法：根据已知量的变化情况，画出三角形边、角的变化，使用三角形矢量图解法、
三角形动态圆法确定未知量大小、方向的变化情况
②解析法：对物体对象进行受力分析，画出受力示意图，根据物体的平衡条件利用正交分
解法列方程或者利用相似三角形法、正弦定理法列方程，得出未知量与已知量的函数关系
表达式，最后根据已知量的变化情况来确定未知量的变化情况。
题型一：应用图解法分析动态平衡弹力的变化
【知识思维方法技巧】
应用图解法分析动态平衡弹力变化的方法有：
（1）三角形矢量图解法：如果物体受到三个力的作用，其中一个力是恒力，另一个力的方
学科网（北京）股份有限公司向不变，第三个力大小、方向均变化，此时可用图解法，画出不同状态下力的三角形矢量
图，判断各个力的变化情况。
（2）三角形动态圆法：如果物体受到三个力的作用，其中一个力是恒力，另外两个力的方
向都发生变化，但两力的夹角不变。可以作出动态圆，恒力为圆的一条弦，利用两力夹角
不变，根据不同位置判断各力的大小变化．
类型一：应用三角形矢量图解法分析接触面模型的弹力变化
【典例1a基础题】一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为 F ，球
N1
对木板的压力大小为F .以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开
N2
始缓慢地转到水平位置．不计摩擦，在此过程中( )
A．F 始终减小，F 始终增大
N1 N2
B．F 始终减小，F 始终减小
N1 N2
C．F 先增大后减小，F 始终减小
N1 N2
D．F 先增大后减小，F 先减小后增大
N1 N2
【典例1a基础题对应练习】如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直
放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球
面)，木板对小球的推力F、半球面对小球的支持力F 的变化情况正确的是( )．
1 2
A．F 增大，F 减小 B．F 增大，F 增大
1 2 1 2
C．F 减小，F 减小 D．F 减小，F 增大
1 2 1 2
类型二：应用三角形矢量图解法分析轻绳模型的弹力变化
【典例1b基础题】质量为m的物体用轻绳AB悬挂于天花板上。用水平向左的力F缓慢拉
动绳的中点O，如图所示。用T表示绳 OA段拉力的大小，在O点向左移动的过程中(
)
A．F逐渐变大，T逐渐变大
B．F逐渐变大，T逐渐变小
C．F逐渐变小，T逐渐变大
学科网（北京）股份有限公司D．F逐渐变小，T逐渐变小
【典例1b基础题对应练习】如图所示，小球用细绳系住，绳的另一端固定于O点．现用
水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球
升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F 以及绳对小球的拉力
N
F 的变化情况是( )．
T
A．F 保持不变，F 不断增大
N T
B．F 不断增大，F 不断减小
N T
C．F 保持不变，F 先增大后减小
N T
D．F 不断增大，F 先减小后增大
N T
【典例1c基础题】如图所示，运动员的双手握紧竖直放置的圆形器械，在手臂OA由沿水
平方向缓慢移到A′位置过程中，若手臂OA、OB的拉力分别为F和F，下列表述正确的是
A B
( )
A．F一定小于运动员的重力G
A
B．F与F的合力始终大小不变
A B
C．F的大小保持不变
A
D．F的大小保持不变
B
类型四：应用三角形动态圆法分析轻绳模型的弹力变化
【典例1d基础题】如图所示，细线一端固定，另一端拴一小球，小球处于静止状态．现用
一始终与细线垂直的力F缓慢拉着小球沿圆弧运动，直到细线水平，在小球运动的整个过
程中，F和细线拉力的变化情况为( )
A．F图 先增3 大后减小
B．F不断增大
C．细线的拉力先增大后减小
D．细线的拉力不断增大
【典例1d基础题对应练习】如图所示，两根轻绳一端系于结点O，另一端分别系于固定竖
直放置的圆环上的A、B两点，O为圆心，O点下面悬挂一物体M，绳OA水平，拉力大小
为F ，绳OB与绳OA成α＝120°夹角，拉力大小为F 。将两绳同时缓慢顺时针转过60°，
1 2
学科网（北京）股份有限公司并保持两绳之间的夹角α始终不变，且物体始终保持静止状态。则在旋转过程中，下列说
法正确的是( )
A．F 逐渐增大
1
B．F 先增大后减小
1
C．F 先增大后减小
2
D．F 先减小后增大
2
题型二：应用解析法分析动态平衡弹力的变化
【知识思维方法技巧】
应用解析法分析动态平衡弹力变化的方法有：
（1）分解解析法：受力分析后，如果把物体受到的多个力正交分解后，能够找到力的边角
关系，则应选择正交分解解析法，列平衡方程求出未知量与已知量的关系表达式(一般都要
用到三角函数)，再根据已知量的变化情况来确定未知量的变化情况。
（2）三角形相似解析法：一般研究对象受绳(杆)、圆弧或其它物体的约束，且物体受到三
个力的作用，其中的一个力是恒力，另外两个力的方向都发生变化，但二力分别与绳子、
两物体重心连线方向等平行，即三力构成的矢量三角形与绳长、半径、高度等实际几何三
角形相似，确定对应边，利用三角形相似知识列出比例式，讨论力的大小变化情况。另外
需要注意的是构建三角形时可能需要画辅助线。
（3）三角形正弦解析法：如果物体受到三个力的作用，其中一个力是恒力，另外两个力的
方向都发生变化，但两力的夹角不变。作出不同状态的矢量三角形，利用两力夹角不变，
结合正弦定理列式求解，讨论力的大小变化情况。
类型一：应用分解解析法分析接触面模型的弹力变化
【典例2a基础题】如图，一小球放置在木板与竖直墙面之间.设墙面对球的压力大小为
F ，木板对球的压力大小为F .以木板与墙连接点所形成的水平直线为轴，将木板从图示
N1 N2
位置开始缓慢地转到水平位置.不计一切摩擦，在此过程中( )
图 2
A.F 先增大后减小，F 始终减小
N1 N2
B.F 先增大后减小，F 先减小后增大
N1 N2
C.F 始终减小，F 始终减小
N1 N2
D.F 始终减小，F 始终增大
N1 N2
【典例2a基础题对应练习】如图所示，在粗糙的水平地面上放着一左侧截面是半圆的柱状
物体B，在B与竖直墙之间放置一光滑小球A，整个装置处于静止状态．现用水平力拉动
学科网（北京）股份有限公司B缓慢向右移动一小段距离后，它们仍处于静止状态，在此过程中，下列判断正确的是(
)
A．小球A对物体B的压力逐渐增大
B．小球A对物体B的压力逐渐减小
C．墙面对小球A的支持力逐渐减小
D．墙面对小球A的支持力先增大后减小
类型二：应用分解解析法分析轻绳活结模型（晾衣绳模型）的弹力变化
【知识思维方法技巧】
如图所示，“活结”两端绳子拉力相等，因结点所受水平分力相等，Fsin θ ＝Fsin θ ，故
1 2
θ＝θ＝θ，根据几何关系可知，sin θ＝＝，若两杆间距离d不变，则上下移动悬线结点，
1 2 3
θ不变，若两杆距离d减小，则θ减小，2F cos θ＝mg，F ＝也减小．
T T
【典例2b基础题】（多选）如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆
M、N上的a、b两点，悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态。如果只人
为改变一个条件，当衣架静止时，下列说法正确的是( )
A．绳的右端上移到b′，绳子拉力不变
B．将杆N向右移一些，绳子拉力变大
C．绳的两端高度差越小，绳子拉力越小
D．若换挂质量更大的衣服，则衣架悬挂点右移
【典例2b基础题对应练习】如图所示为建筑工地一个小型起重机起吊重物的示意图．一根
轻绳跨过光滑的动滑轮，轻绳的一端系在位置A处，动滑轮的下端挂上重物，轻绳的另一
端挂在起重机的吊钩C处，起吊重物前，重物处于静止状态．起吊重物过程是这样的：先
让吊钩从位置C竖直向上缓慢地移动到位置B，然后再让吊钩从位置B水平向右缓慢地移
动到D，最后把重物卸在某一个位置．则关于轻绳上的拉力大小变化情况，下列说法正确
学科网（北京）股份有限公司的是( )
A．吊钩从C向B移动过程中，轻绳上的拉力不变
B．吊钩从B向D移动过程中，轻绳上的拉力变小
C．吊钩从C向B移动过程中，轻绳上的拉力变大
D．吊钩从B向D移动过程中，轻绳上的拉力不变
类型三：应用三角形相似解析法分析轻绳模型的弹力变化
【典例2c基础题】如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔。
质量为m的小球套在圆环上，一根细线的下端系着小球，上端穿过小孔用手拉住。现拉动
细线，使小球沿圆环缓慢上移，在移动过程中，手对细线的拉力F和圆环对小球的弹力F
N
的大小变化情况是( )
A．F不变，F 增大 B．F不变，F 减小
N N
C．F减小，F 不变 D．F增大，F 减小
N N
【典例2c基础题对应练习】如图用硬铁丝弯成的光滑半圆环竖直放置，直径竖直，O为圆
心，最高点B处固定一光滑轻质滑轮，质量为m的小环A穿在半圆环上．现用细线一端拴
在A上，另一端跨过滑轮用力F拉动，使A缓慢向上移动．小环A及滑轮B大小不计，在
移动过程中，关于拉力F以及半圆环对A的弹力F 的说法正确的是( )
N
A．F逐渐增大 B．F 的方向始终指向圆心O
N
C．F 逐渐变小 D．F 大小不变
N N
类型四：应用三角形相似解析法分析轻杆模型的弹力变化
【典例2d基础题】如图所示，质量分布均匀的细棒中心为O点，O 为光滑铰链，O 为光
1 2
滑定滑轮，O 在O 正上方，一根轻绳一端系于O点，另一端跨过定滑轮O ，由水平外力
2 1 2
学科网（北京）股份有限公司F牵引，用F 表示铰链对细棒的作用，现在外力F作用下，细棒从图示位置缓慢转到竖直
N
位置的过程中，下列说法正确的是( )
图5
A．F逐渐变小，F 大小不变
N
B．F逐渐变小，F 大小变大
N
C．F先变小后变大，F 逐渐变小
N
D．F先变小后变大，F 逐渐变大
N
【典例2d基础题对应练习】(多选)如图所示是一个简易起吊设施的示意图，AC是撑杆，
质量不计，A端与竖直墙用铰链连接，一滑轮固定在A点正上方，现施一拉力F拉绕过滑
轮系在C点的轻绳BC，使重物P缓慢上升，在AC杆达到竖直前( )
A．BC绳中拉力F 越来越大
T
B．BC绳中拉力F 越来越小
T
C．AC杆中的支持力F 越来越大
N
D．AC杆中的支持力F 不变
N
题型三：应用图解法及解析法综合分析连接体模型的弹力变化
类型一：接触式连接体模型的弹力变化分析
【典例3a基础题】如图所示，A是一均匀小球，B是一圆弧形滑块，最初A、B相切于圆
弧形滑块的最低点，一切摩擦均不计，开始 B与A均处于静止状态，用一水平推力F将滑
块B向右缓慢推过一段较小的距离，在此过程中( )
A．墙壁对球的弹力不变
B．滑块对球的弹力增大
C．地面对滑块的弹力增大
D．推力F减小
学科网（北京）股份有限公司【典例3a基础题对应练习】（多选）如图所示，光滑水平地面上放有截面为圆周的柱状物
体A，A与墙面之间放一光滑的圆柱形物体B，对A施加一水平向左的力F，整个装置保持
静止．若将A的位置向左移动稍许，整个装置仍保持平衡，则( )．
A．水平外力F增大
B．墙对B的作用力减小
C．地面对A的支持力减小
D．B对A的作用力减小
类型二：轻绳连接体模型的弹力变化分析
【典例3b基础题】（多选）某研究性学习小组为颈椎病人设计了一个牵引装置：如图，
一根绳绕过两个定滑轮和一个动滑轮后两端挂着相同的重物，与动滑轮相连的帆布带拉着
病人的颈椎（图中是用手指代替颈椎做实验），整个装置在同一竖直平面内。如果要增大
手指所受的拉力，可采取的方法是（ ）
A．只增加绳的长度 B．只增加重物的重量
C．只将手指向下移动 D．只将手指向上移动
【典例3b基础题对应练习】如图所示，垂直墙角有一个截面为半圆的光滑柱体，用细线拉
住的小球静止靠在接近半圆底端的 M点。通过细线将小球从M点缓慢向上拉至半圆最高
点的过程中，细线始终保持在小球处与半圆相切。下列说法正确的是( )
A.细线对小球的拉力先增大后减小
B.小球对柱体的压力先减小后增大
C.柱体受到水平地面的支持力逐渐减小
D.柱体对竖直墙面的压力先增大后减小
类型三：轻杆轻弹簧连接体模型的弹力变化分析
【典例3c基础题】如图所示，两块固定且相互垂直的光滑挡板 POQ，OP竖直放置，OQ
学科网（北京）股份有限公司水平，小球a、b固定在轻杆的两端，现有一个水平向左的推力，作用于 b上，使a、b紧
靠挡板处于静止状态．现用力F推动小球b，使之缓缓到达b′位置，则( )
A．推力F变大
B．小球a对OP的压力变大
C．小球b对OQ的压力变大
D．杆上的弹力减小
