2022-2023 学年下学期期末测试卷 B 卷（苏教版）
九年级 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．下列数据符合生活逻辑的是（ ）
A．家庭用电电压为 380V B．手机闪充充电电流为 5A
C．空调工作电流大约 1A D．一节新的干电池能提供 1.5V 电压
【答案】D

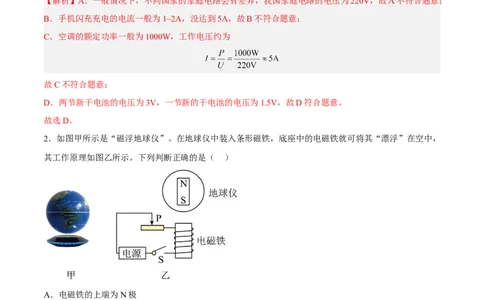

【解析】A．一般情况下，不同国家的家庭电路会有差异，我国家庭电路的电压为220V，故A不符合题意；
B．手机闪充充电的电流一般为1~2A，没达到5A，故B不符合题意；
C．空调的额定功率一般为1000W，工作电压约为
故C不符合题意；
D．两节新干电池的电压为3V，一节新的干电池的电压为1.5V，故D符合题意。
故选D。
2．如图甲所示是“磁浮地球仪”。在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，
其工作原理如图乙所示。下列判断正确的是（ ）
A．电磁铁的上端为N极
B．电源的左端为负极
C．其工作原理是同名磁极相互排斥
D．滑片P向左移动可增加地球仪“漂浮”的高度
【答案】C
【解析】AB．根据同名磁极相互排斥可知，图中电磁铁的上端应为S极，则由安培定则可知，电流从电磁
铁的上端流入，下端流出，电路中的电源的左端为正极，故AB错误；
C．磁浮地球仪稳定地“漂浮”起来，其利用的工作原理是同名磁极互相排斥，故C正确；D．滑片 向左移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电流变小，电
磁铁磁性减弱，可降低地球仪“漂浮”的高度，故D错误。
故选C。
3．举世瞩目的第29届奥林匹克运动会在北京开幕，当时全世界电视观众均通过卫星传输的信号在家里收
看开幕式盛况，这种卫星称为地球同步通信卫星，这里的“同步”是指卫星（ ）
A．相对太阳静止 B．相对地球静止
C．相对月球静止 D．相对火星静止
【答案】B
【解析】地球同步卫星相对地球静止，以地球为参照物，地球是静止的，同步卫星也是静止的，故B符合
题意，ACD不符合题意。
故选B。

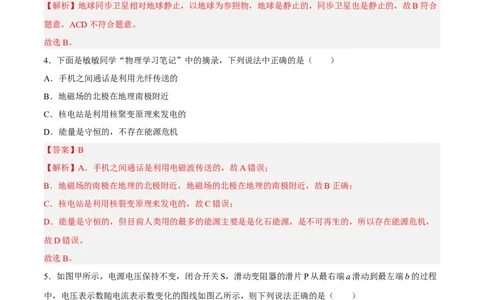

4．下面是敏敏同学“物理学习笔记”中的摘录，下列说法中正确的是（ ）
A．手机之间通话是利用光纤传送的
B．地磁场的北极在地理南极附近
C．核电站是利用核聚变原理来发电的
D．能量是守恒的，不存在能源危机
【答案】B
【解析】A．手机之间通话是利用电磁波传送的，故A错误；
B．地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，故B正确；
C．核电站是利用核裂变原理来发电的，故C错误；
D．能量是守恒的，但目前人类用的最多的能源主要是是化石能源，是不可再生的，所以存在能源危机，
故D错误。
故选B。
5．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从最右端a滑动到最左端b的过程
中，电压表示数随电流表示数变化的图线如图乙所示，则下列说法正确的是（ ）
A．电源电压为
B．定值电阻 的阻值为C． 消耗的最大功率为
D．滑片P在b端时， 内电源提供的电能为
【答案】C
【解析】由图像甲可知，定值电阻 与滑动变阻器串联接入电路，电流表测量电路中的电流，电压表测量
滑动变阻器两端的电压；
AB．当滑片P在a端时，滑动变阻器接入电路的电阻最大，根据欧姆定律可知，此时电路中的电流最小，
由图乙可知，电路中的最小电流为1A，此时电压表的示数为6V，滑动变阻器的电阻

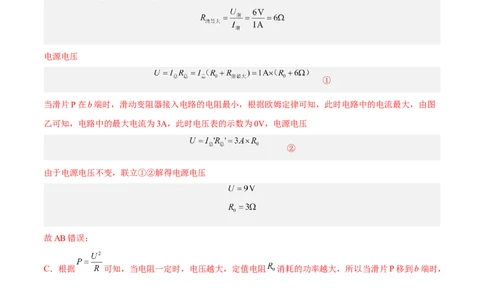

电源电压
①
当滑片P在b端时，滑动变阻器接入电路的电阻最小，根据欧姆定律可知，此时电路中的电流最大，由图
乙可知，电路中的最大电流为3A，此时电压表的示数为0V，电源电压
②
由于电源电压不变，联立①②解得电源电压
故AB错误；
C．根据 可知，当电阻一定时，电压越大，定值电阻 消耗的功率越大，所以当滑片P移到b端时，
定值电阻 两端的电压最大，即定值电阻 两端的电压
电路中的电流为3A，定值电阻 消耗的最大功率，最大功率
故C正确；D．当滑片P移到b端时，由图乙可知，电路中的最大电流为3A，10s内电源提供的电能
故D错误。
故选C。

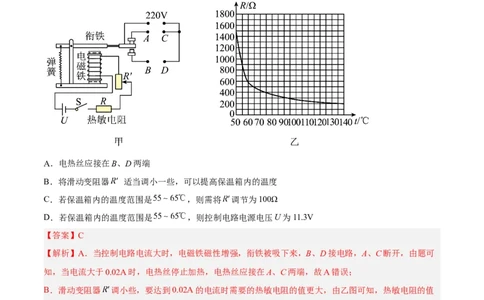

6．如图甲所示为一保温箱温控电路，包括控制电路和加热电路两部分，控制电路电源电压为U，电磁铁线
圈电阻忽略不计，电热丝和热敏电阻R均置于保温箱内，热敏电阻R的阻值随温度变化关系如图乙所示。
保温箱温控电路工作原理是：当控制电路的电流小于0.012A时，电热丝通电加热；当电流大于0.02A时，
电热丝停止加热。下列说法正确的是（ ）
A．电热丝应接在B、D两端
B．将滑动变阻器 适当调小一些，可以提高保温箱内的温度
C．若保温箱内的温度范围是 ，则需将 调节为100Ω
D．若保温箱内的温度范围是 ，则控制电路电源电压U为11.3V
【答案】C
【解析】A．当控制电路电流大时，电磁铁磁性增强，衔铁被吸下来，B、D接电路，A、C断开，由题可
知，当电流大于0.02A时，电热丝停止加热，电热丝应接在A、C两端，故A错误；
B．滑动变阻器 调小些，要达到0.02A的电流时需要的热敏电阻的值更大，由乙图可知，热敏电阻的值
越大，对应的温度越低，因此降低了保温箱内的温度，故B错误；
CD．若保温箱内温度为 ，当55℃时，应开始加热，由乙图可知，此时热敏电阻的值为900Ω，
此时电路中的电流为0.012A，根据串联电路电压规律得
当65℃时，应停止加热，由乙图可知，此时热敏电阻的值为500Ω，此时电路中的电流为0.02A，根据串联
电路电压规律得
联立两式解得故C正确，D错误。
故选C。
7．下列说法正确的是
A．中国玉兔号月球车在月球表面活动时质量会减小．
B．北斗卫星导航系统是用超声波传递信息的．
C．轴承是利用了使物体彼此分开的方法减小了摩擦力．
D．近视眼的病理是因为晶状体变厚了，因此近视镜是凹透镜，因为对光具有发散作用．
【答案】D
【解析】A．质量是物体的属性，与位置、形状、状态无关，所以中国玉兔号月球车在月球表面活动时质
量不变，故A错误；
B．北斗卫星导航系统是用电磁波传递信息的，故B错误；
C．轴承是在相同条件下，用滚动代替滑动的方法减小了摩擦力，故C错误；
D．近视眼是因为晶状体变厚了，对光线的折射能力变强，成像在视网膜前方，凹透镜对光具有发散作用，
可以使成像后移，因此近视镜是凹透镜，故D正确．
8．小聪在老师指导下，用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），
用测得的数据绘制了温度随时间变化图像如图，乙从20℃加热至沸腾刚好消耗了4g酒精（q =3×107J/
酒精
kg）。若单位时间内甲吸收的热量与乙吸收的热量相等，c =4.2×103J/（kg·℃），则下列说法中正确的是
水
（ ）
A．酒精燃烧的过程是内能转化为化学能
B．c =2.4×103J/（kg·℃）
乙
C．0-8min乙吸收的热量为3.36×104J
D．该酒精灯的加热效率为28%【答案】C
【解析】A．酒精燃烧的过程是化学能转化为内能，故A错误；
B．由图乙可知，甲的沸点为100℃，所以，甲液体为水；由于单位时间内甲吸收的热量与乙吸收的热量相
等，由乙图可知，质量相等的甲乙两种液体升高相同的温度甲吸收的热量是乙吸收热量的2倍，由
可知，乙的比热容为甲比热容的一半，即c =2.1×103J/（kg·℃），故B错误；
乙
C．0-8min乙吸收的热量为与甲（水）吸收的热量相同为
故C正确；
D．乙从20℃加热至沸腾需要10min，吸收的热量
4g酒精完全燃烧放出的热量为
该酒精灯的加热效率为
故D错误。
故选C。
9．如图甲，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，其消耗
的电功率P随电阻变化关系如图乙，根据图像信息，下列判断不正确的是（ ）
A．电源电压是10V
B．电路中最小电流是0.2A
C．定值电阻R 的阻值是20Ω
0
D．R 消耗的最大电功率10W
0【答案】C
【解析】AC．变阻器的电功率可以表示为
由图像知，当变阻器连入电路电阻为10Ω时，其功率为2.5W，即
……①
由图像知，当变阻器连入电路电阻为40Ω时，其功率为1.6W，即
……②
联立①②，解得
U=10V
R=10Ω
0
故A正确，不符合题意；C错误，符合题意；
B．当滑动变阻器连入电路的电阻为40Ω时，电路中的电流最小，为
故B正确，不符合题意；
D．当变阻器连入电路的电阻为0时，定值电阻的功率最大，为
故D正确，不符合题意。
故选D。
10．如图，两根绝缘细线吊着一根铜棒，空间存在垂直纸面的匀强磁场，棒中通有向右的电流时两线上拉
力大小均为F，若棒中电流大小不变方向相反，两线上的拉力大小均为F，且F>F，则铜棒所受磁场力
1 2 2 1
大小为（ ）
A．F+F B．F-F C．2 F +2F D．2 F -F
1 2 2 1 1 2 1 2
【答案】B【分析】对铜棒的受力变化情况可以得到磁场力的方向，然后使用左手定则反推磁场方向，再根据平衡列
出平衡方程解出重力和安培力的大小。
【解析】由题意知，导体棒受到的磁场力方向在竖直方向，因为电流反向时，磁场力同样反向，又因为反
向时，细线的拉力增大，由此可知电流自左向右时，导体棒受磁场力方向向上，根据左手定则可知，磁场
方向垂直纸面向里。设铜棒的重力为G，所受磁场力的大小为F，则由平衡条件得，铜棒中的电流向右时
有
2F=G-F
1
此为①式；
当电流反向时，磁场力变为竖直向下，此时同样根据导体棒平衡有
2F=G+F
2
此为②式；
由①和②可得
G=F+F，F=F-F
1 2 2 1
故ACD不符合题意，B符合题意。
故选B。
二、填空题。（每空1分，共24分）
11．如图所示，电子式电能表表盘上标有“ ”字样，“ ”指当接在这个电
能表上的用电器消耗 的电能，电能表上的指示灯闪烁3000次；若某个用电器2分钟内使电能表闪
烁了135次，则该用电器消耗的电能为___________J，该用电器的电功率为___________W，该电能表显示
的示数为___________ 。
【答案】 1.62×105 1350 7624.7
【解析】[1]由题意可知，电能表闪烁了135次，用电器消耗的电能
[2]用电器的电功率[3]电能表的表盘上的数字方框中最后一位是小数，单位 ，由图可知，电能表的示数为 。
12．在电路发生故障时，我们常用___________来辨别火线和零线，使用时，笔尖接触电线或与电线连通
的导体，如果氖管发光，表示接触的是___________线，为了防止触电，必须把用电器的开关装在用电器
与___________线之间。（选填“火”、“零”或“地”）。
【答案】 试电笔 火 火
【解析】[1]当家庭电路发生故障时，试电笔是用来辨别火线和零线的常用工具。
[2]使用试电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线。
[3]用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
13．某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学知识，设计
了扶梯工作时的模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增
大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流_______，电磁铁的磁性___________，
将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小红站在扶梯上匀速上行的过
程中，她的动能___________、机械能___________。（均选填“变大”“变小”或“不变”）
【答案】 变大 变大 不变 变大
【解析】[1][2]控制电路的压敏电阻与电磁铁串联。当扶梯上有人时，R所受压力增大，根据已知条件，压
敏电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律可知控制电路中的电流变大，电磁铁的磁
性变大，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。
[3][4]小红站在扶梯上匀速上行的过程中，因人的质量和速度保持不变，故她的动能不变；因小红的高度变
大，故小红的重力热能变大，故机械能变大。
14．小明放学一进家就闻到妈妈炒菜的香味，这是一种______现象，它表明______，饭后小明用手机看
“学习强国”，这是用______来传递信息的；冬天楼房内用暖气片取暖，说明______可以改变物体的内能。
【答案】 扩散 分子在永不停息地做无规则运动 电磁波 热传递
【解析】[1][2]闻到妈妈炒菜的香味，是香味分子运动的结果，是扩散现象，说明分子在永不停息地做无规
则运动。
[3]手机可以接收和发送电磁波，手机是通过电磁波传递信息的。[4]冬天楼房内用暖气片取暖，人体吸收暖气的热量，内能增大，说明热传递改变物体的内能。
15．太阳能作为一种新能源，具有来源丰富、不需运输、不会对环境造成污染等优点。如图是试验中的无
人驾驶太阳能汽车，利用太阳能电池提供能源。太阳能电池工作时，是将太阳能转化为______，技术人员
可以通过______远程操控汽车（选填“超声波”、“次声波”或“电磁波”），太阳能汽车的外形做成流
线型，上表面弯曲，下表面比较平。汽车高速行驶时对地面的压力______汽车静止时对地面的压力（选填
“大于”、“等于”或“小于”），汽车下坡时关闭动力，汽车仍然加速下滑，此过程中汽车机械能
______（选填“增加”、“减少”或“不变”）。
【答案】 电能 电磁波 小于 减少
【解析】[1]太阳能电池工作时，消耗太阳能，获得电能，将太阳能转化为电能。
[2]电磁波可以传递信息，且传播速度很快，约等于光速。技术人员是通过电磁波远程操控汽车。
[3]太阳能汽车在水平路面上静止时，对地面的压力大小等于其重力。太阳能汽车的外形做成流线型，上表
面弯曲，下表面比较平，在水平路面上高速行驶时，流过上方的空气流速快，下方的流速慢，上方的压强
小，下方的压强大，产生向上的压力差，减小对地面的压力，所以小轿车在水平路面高速行驶时对地面的
压力小于静止时对地面的压力。
[4]汽车下坡时关闭动力，汽车仍然加速下滑，汽车的质量不变，速度变大，它的动能增加，高度变小，重
力势能减小，但需要克服阻力做功，有部分能量转化为内能，所以机械能减小。
16．如图所示，电源电压不变，灯泡L标有“6V 3W”（灯泡电阻不变），开关S闭合。当S、S 断开，滑
1 2
片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光，此时
电路的电流为_____A；保持滑片P位置不变，闭合S、S，电流表的示数又变化了1.5A。当S、S 都闭合
1 2 1 2
时，调节滑片P，电路消耗的最小功率为_____W，R 的阻值是_____Ω。
0
【答案】 0.5 20 12
【解析】由图知道，开关S闭合，当S、S 断开，滑片P在b端时，等效电路图如图1，滑片滑到某一位
1 2置时，等效电路图如图2，保持滑片P位置不变，闭合S、S，等效电路图如图3。
1 2
[1]根据题意知道，图2中，由于串联电路中各处的电流相等，且灯泡正常发光，所以，由 知道，电
路中的电流
[2][3]由于变阻器的电阻减小6Ω后电路中的电流为I，所以，图1中的电流
2
I＝I﹣0.1A＝0.5A﹣0.1A＝0.4A
1 2
图3中电流表的示数
I＝I+1.5A＝0.5A+1.5A＝2A
3 2
由欧姆定律知道，灯泡的电阻
由于电源的电压不变，所以
即
解得R ＝18Ω，电源的电压
ab
图3中，由于并联电路中各支路两端的电压相等，所以，通过滑动变阻器的电流
由于并联电路中干路电流等于各支路电流之和，所以，通过R 的电流
0
I＝I﹣I ＝2A﹣1A＝1A
0 3 滑
故R 的阻值是
0当三个开关S、S、S 都闭合且滑动变阻器接入电路中的电阻最大时，电路消耗的电功率最小，电路消耗
1 2
总功率的最小值
17．将两块磁铁分别吸在干电池的正负极上，使两个磁铁的 极都向外，构成了一个可以在平面上滚动的
滚轮。如图所示，将锡箔纸平铺在水平桌面上，再将滚轮轻轻放在锡箔纸上，由于锡箔纸属于______（选
填“导体”或“绝缘体”），滚轮立刻开始向前滚动。滚轮能够滚动的原理是______。若让滚轮向相反的
方向滚动，下列操作可行的是______（①仅将滚轮左右换个方向；②仅将电池正负极对调一下；③将两端
磁铁的 、 极和电池的正负极均对调）
【答案】 导体 磁场对电流有力的作用 ①②
【解析】[1][2]将锡箔纸平铺在水平桌面上，再将滚轮轻轻放在锡箔纸上，由于锡箔纸是导体，容易导电，
所以通过锡箔纸有电流，干电池在磁体的磁场中受力运动，所以滚轮立刻开始向前滚动。
[3]通电导体在磁场中的受力方向与电流的方向、磁场的方向有关，若让滚轮向相反的方向滚动，可以改变
磁场的方向或电流的方向，即将滚轮左右换个方向或将电池正负极对调一下；若同时将两端磁铁的 、
极和电池的正负极均对调，则受力的方向不变，故可行的是①和②。
三、实验探究题（每空2分，共24分）
18．如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明
容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与 形管相连，接入电路。
（1）实验中通过观察______的变化反映电流通过导体产生热量的多少。
（2）图甲是探究在通电时间相同和______相同的情况下，导体产生的热量与大小是否与______有关的装
置。（3）电流表的示数由图乙所示，在这种情况下，右侧容器中定值电阻在10s内产生的热量是______ 。
（4）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能
是______。
【答案】 U形管液面高度差 电流 电阻 400 装置的气密性不好
【解析】（1）[1]电流通过导体产生热量的多少不能直接观察，但容器内空气温度的变化可以通过U形管
液面高度差的变化来反映，这种研究方法叫转换法。
（2）[2][3]图甲两电阻串联接入电路，串联电路各处电流相等，可知通过两电阻的电流相等，通电时间相
同，电阻大小不同，所以探究的是导体产生的热量与电阻大小是否有关。
（3）[4]由图可知，电流表选择的是 量程，对应的分度值是0.1A，电流表示数为2A；右侧容器中定
值电阻在10s内产生的热量是
（4）[5]通电一段时间后，其中一个U形管中的液面高度几乎不变，说明与此相连的容器可能漏气，导致
热量向外散失。
19．小宇同学参加了学校“研究性学习小组”，探究了“研究磁体的磁性强弱是否与温度有关”的课题。
他做的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，
如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）从小宇的实验可得出的初步结论：______ ；
（2）根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐
升高时，磁铁的______ 减弱直至消失，无法______ （填“排斥”或“吸引”）弹簧开关，弹簧开关向下
恢复原状，这样下面的电路就被接通，从而使电铃报警；
（3）同组的小明同学却认为小宇设计的温度报警器有不足之处，他设计了如图丙所示的利用水银温度计
的温度报警器，与图乙方案相比有什么优点：______ 。
【答案】 高温可消磁 磁性 吸引 丙方案可以设定报警的具体温度
【解析】（1）[1]如图甲所示，开始磁体的右端吸引了很多的铁钉，说明磁体的磁性很强，加热一段时间
后，当磁铁被烧红时，发现铁钉纷纷落下，说明没有了磁性。实验表明温度影响磁体的磁性，温度越高，
磁性越弱，得出的初步结论是高温下可以消磁。（2）[2][3]如图乙所示，开始时磁体吸引弹簧开关，当温度逐渐升高时，磁铁的磁性减弱直至消失，无法
吸引弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
（3）[4]通过对比乙丙实验设计，丙图温度升高到一定程度时，磁体的磁性减弱，不能吸引右侧电路开关，
右侧电路的断开的，电铃不响。温度降低时，磁体的磁性增强，吸引右侧电路开关，右侧电路闭合，电铃
响。丙方案可以设定报警的具体温度，而乙图设计难以设定具体的报警温度。
20．为了探究收音机接收电磁波的情况好坏与哪些因素有关，小明将一只袖珍收音机调好电台节目和音量
后完成了以下实验：
①将收音机放进一只铝锅内，发现声音明显变小，取出后又恢复了原来的音量．
②将收音机放进一只木桶内，发现声音大小不变．
③将收音机放进一只铁桶内，现象与①相似．
④将收音机放进一只塑料桶内，现象与②相似．
(1)根据以上实验，小明得出这样的结论：电磁波在传播途中，若遇到________类物体，其强度就会大大减
弱．
(2)请你根据以上答案，解释为什么电视机靠室内天线接收信号效果不如用室外天线接收的信号效果好
___________？
(3)根据以上实验，你能做出一种有用的设想吗_________？
【答案】 (1)金属外壳 现代房屋的墙体一般都是钢筋混凝土结构的，对电磁波有屏蔽作
用，使电磁波不能进入室内，另外周围建筑群对电磁波也有一定的屏蔽作用 可以发明一种金属
罩，用来抗电磁波的干扰或抗电磁波对人体的辐射造成的伤害
【解析】（1）由以上四步可知，影响信号接收的为金属类材料，故可知电磁波在传播过程中遇到金属类
物体时强度会减弱；
（2）在室内接收的信号效果差是因为建造房屋用了金属材料，比如钢筋等，对电磁波有屏蔽作用；另外
周围建筑群对电磁波也有一定的屏蔽作用．
（3）金属可以减小电磁波的强度，则我们可以发明一种金属罩，而减小一些精密仪器受电磁波的影响；
也可以猜想：在一些金属做成的容器内，电磁信号将无法进入，如电梯等，在其里面可能无法接打电话．
四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后
答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．(4分)如图是某品牌新型管线饮水机，其额定电压为220V，额定功率为2000W。这种饮水机没有水仓，
打开出水开关立即给水加热，出水口随即流出热水，停止出水时，加热就会停止 [c =4.2×103J/(kg·℃)] 。
水
求：
（1）假如饮水机流入水温为18℃，流出水温为98℃，20s流出0.1kg热水，则20s流出的水吸收的热量为
多少？（2）饮水机的加热效率是多少？
【答案】（1）3.36×104J；（2）84%
【解析】解：（1）水吸收的热量为
（2）由 可知，饮水机正常工作20s消耗的电能为
W=Pt=2000W×20s=4×104J
饮水机的加热效率为
答：（1）20s流出的水吸收的热量为3.36×104J；
（2）饮水机的加热效率是84%。
22．(9分)如图甲所示为电磁继电器和热敏电阻R 等组成的恒温箱控制电路，R 处于恒温箱内。电源电压
1 1
，电磁继电器线圈的电阻可不计。图乙为热敏电阻的R-t图像，且已知在50~150℃范围内，热敏电
1
阻的阻值随温度的变化规律是 为常数；电阻R 是可变电阻。当线圈中的电流达到20mA时，电磁继电
2
器的衔铁被吸下，已知此时可变电阻 ，恒温箱保持60℃恒温。图中的“交流电源”是恒温箱加
热器的电源。
（1）60℃时，热敏电阻R 的阻值是多少？
1
（2）应该把恒温箱的加热器接在A、B间还是C、D间？请说明理由；
（3）如果要使恒温箱内的温度保持100℃，可变电阻R 的阻值应调为多少？
2【答案】（1） ；（2）见解析；（3）
【解析】解：（1）当温度为60℃时，控制电路中的总电阻为
所以R 的阻值为
1
（2）由图乙可知，热敏电阻R 的阻值随着温度的升高而减小，当线圈中电流达到20mA时，继电器的衔
1
铁被吸合，电路应断开，因此，应该把恒温箱的加热器接在A、B端。
（3）如果要使恒温箱内的温度保持100℃，假设此时热敏电阻的阻值为 ， 为常数，则有
所以 的阻值为
可变电阻R 的阻值应调为
2
答：（1）60℃时，热敏电阻R 的阻值是 ；
1
（2）由图乙可知，热敏电阻R 的阻值随着温度的升高而减小，当线圈中电流达到20mA时，继电器的衔
1
铁被吸合，电路应断开，因此，应该把恒温箱的加热器接在A、B端；
（3）如果要使恒温箱内的温度保持100℃，可变电阻R 的阻值应调为 。
2
23．(9分)雷达利用天线把电磁波向欲探测的目标发射出去，然后再利用天线接收到反射波，根据反射波的
方向和延迟时间判断目标的方位和距离．某地面雷达站向某卫星发射出波长为 的电磁波，经过 的
时间，接收到了反射波．请你回答：（1）电磁波在真空中的传播速度是多少？
（2）该雷达向目标发出的电磁波的频率是多少？
（3）该卫星距地面多远？
【答案】（1） （2） （3）
【解析】(1)因为电磁波在真空中的传播速度等于光在真空中的传播速度，即电磁波在真空中的传播速度为
；
(2)由 得，雷达向目标发出的电磁波的频率：
(3)由 得，
电磁波传播距离是单向距离的2倍，故卫星与地面的距离为：
．
答：(1)电磁波在真空中的传播速度是 ；
(2)该雷达向目标发出的电磁波的频率是 ；
(3)该卫星距地面 ．
