2025-2026 学年九年级下册物理单元检测卷
第十五章 电功和电热 基础卷
建议用时：90分钟，满分：100分
一、选择题 （每题2分，共24分，每小题给出的四个选项中只有一个正确）
1．下列用电器正常工作时，电功率最接近1000W的是（ ）
A．电冰箱 B．日光灯 C．笔记本电脑 D．微波炉
【答案】D
【详解】A．电冰箱正常工作的电流约1A，额定功率约P=UI =220V×1A=220W，A不符题意；
1 1
B． 日光灯正常工作的电流约0.2A，额定功率约P=UI =220V×0.2A=44W，B不符题意；
2 2
C．笔记本电脑正常工作的电功率约为100W。故C不符合题意；
D．微波炉正常工作的电流约5A，额定功率约P=UI =220V×5A=1100W，故D符合题意。
4 4
故选D。

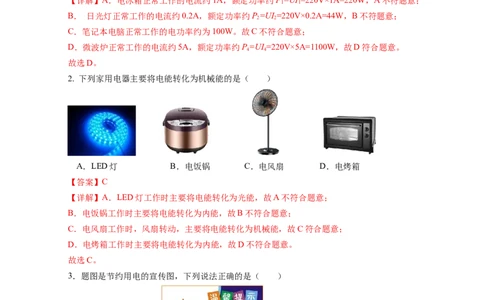

2. 下列家用电器主要将电能转化为机械能的是（ ）
A．LED灯 B．电饭锅 C．电风扇 D．电烤箱
【答案】C
【详解】A．LED灯工作时主要将电能转化为光能，故A不符合题意；
z
B．电饭锅工作时主要将电能转化为内能，故B不符合题意；
C．电风扇工作时，风扇转动，主要将电能转化为机械能，故C符合题意；
D．电烤箱工作时主要将电能转化为内能，故D不符合题意。
故选C。
3．题图是节约用电的宣传图，下列说法正确的是（ ）
A．“节约用电”是指节约电流 B．“节约用电”是指节约电压
C．“节约用电”是指节约电阻 D．“节约用电”是指节约电能
【答案】D
【详解】生活中计量电费时，计算的是电能表的读数，即电能，因此“节约用电”是指节约电能，
1 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司故D正确，ABC错误。故选D。
4. LED灯的能耗小，造价低，使用寿命长。若一个LED台灯，用电压为6V的电源供电，正常工
作电流为300mA。此LED台灯正常工作时的电功率为（ ）
A．1.8W B．18W C．180W D．1800W
【答案】A
【详解】此LED台灯正常工作时的电功率
故选A。

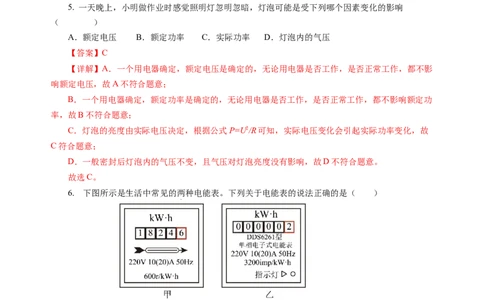

5. 一天晚上，小明做作业时感觉照明灯忽明忽暗，灯泡可能是受下列哪个因素变化的影响
（ ）
A．额定电压 B．额定功率 C．实际功率 D．灯泡内的气压
【答案】C
【详解】A．一个用电器确定，额定电压是确定的，无论用电器是否工作，是否正常工作，都不影
响额定电压，故A不符合题意；
B．一个用电器确定，额定功率是确定的，无论用电器是否工作，是否正常工作，都不影响额定功
率，故B不符合题意；
C．灯泡的亮度由实际电压决定，根据公式P=U2/R可知，实际电压变化会引起实际功率变化，故
C符合题意；
D．一般密封后灯泡内的气压不变，且气压对灯泡亮度没有影响，故D不符合题意。
故选C。
6. 下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是（ ）
z
A．电能表用来测量用电器消耗电能的快慢
B．电能表甲的示数为18246kW·h
C．两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流
D．电能表乙中“3200imp/(kW·h)”表示接入该电能表的用电器，每消耗1kW·h的电能，脉冲指示
灯闪烁3200次
【答案】D
【详解】A．电能表是测量电路中用电器消耗电能多少的仪器，故A错误；
2 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司B．电能表示数的最后一位是小数，图甲中的电能表显示的示数为1824.6kW·h，故B错误；
C．由图可知，两种电能表工作的额定最大电流均为20A，即工作时电流不能超过额定最大电流，
故C错误；
D．3200imp/(kW·h)表示电路每消耗1kW·h的电能，电表脉冲指示灯闪烁3200次，故D正确。
故选D。
7. 当智能手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通
过以下哪种方式实现的（ ）
A．增大电池电压 B．增加总功率 C．减小总功率 D．降低散热能力
【答案】C
【详解】A．手机“电量”是指手机电池提供的电能，设置成“省电模式”不会增大电压，故A
不符合题意；
BC．根据公式W=Pt，电池储存的电能W固定时，若增加总功率P，则使用时间t会缩短，无法延
长使用时间；减小总功率P，使用时间t会相应延长，这与“省电模式” 延长使用时间的目的一致，
故C 符合题意，B不符合题意；
D．降低散热能力会导致手机内部温度升高，可能影响手机正常工作，不能延长待机时间，故D
不符合题意。
故选C。
8. 安全用电关乎人民的生命和财产安全。下列关于家庭电路和安全用电说法正确的是（ ）
z
A．图甲中，电能表是测量电功率的仪表
B．图乙中，试电笔可以用来区分零线和火线，使用时可以用手握住笔尖的金属
C．图丙中，洗衣机的金属外壳接地，是为了防止洗衣机短路
D．图丁中，当站在地上的人接触火线时，漏电保护器会切断电路
【答案】D
【详解】A．图甲中，电能表是测量电能的仪表，故A错误；
B．图乙中试电笔可以用来区分零线和火线，使用时手必须接触笔尾金属体，不能接触笔尖金属体，
故B错误；
C．图丙中，如果洗衣机内部的电线发生故障，比如绝缘层损坏导致漏电，洗衣机的金属外壳接地，
是为了防止漏电时，电流通过金属外壳与人体构成通路，发生触电事故，故C错误；
D．图丁中，当站在地上的人接触火线时，火线和零线中的电流不相等，漏电保护器会切断电路，
故D正确。故选D。
3 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司9. 观察电能表，常常可以发现，电能表指示灯的闪烁，有时慢悠悠，有时急匆匆。如图所示，以
下说法正确的是（ ）

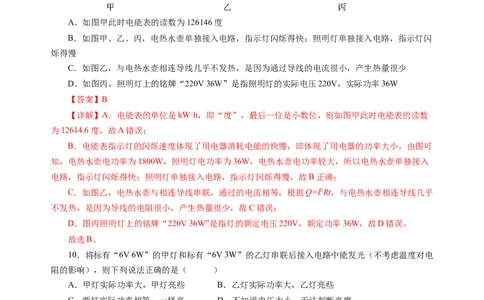

A．如图甲此时电能表的读数为126146度
B．如图甲、乙、丙，电热水壶单独接入电路，指示灯闪烁得快；照明灯单独接入电路，指示灯闪
烁得慢
C．如图乙，与电热水壶相连导线几乎不发热，是因为通过导线的电流很小，产生热量很少
D．如图丙，照明灯上的铭牌“220V 36W”是指照明灯的实际电压220V，实际功率36W
【答案】B
【详解】A．电能表的单位是kW·h，即“度”，最后一位是小数位，则如图甲此时电能表的读数
为12614.6度，故A错误；
B．电能表指示灯的闪烁速度体现了用电器消耗电能的快慢，即体现了用电器的功率大小。由图可
知，电热水壶电功率为1800W，照明灯电功率为36W，电热水壶电功率较大，所以电热水壶单独接入
电路，指示灯闪烁得快；照明灯单独接入电路，指示灯闪烁得慢，故B正确；
C．如图乙，电热水壶与相连导线串联，通过的电流相等，根据Q=I2Rt，与电热水壶相连导线几乎
z
不发热，是因为导线的电阻很小，产生热量很少，故C错误；
D．图丙照明灯上的铭牌“220V 36W”是指灯的额定电压220V，额定功率36W，故D错误。
故选B。
10．将标有“6V 6W”的甲灯和标有“6V 3W”的乙灯串联后接入电路中能发光（不考虑温度对电
阻的影响），则下列说法正确的是（ ）
A．甲灯实际功率大，甲灯亮些 B．乙灯实际功率大，乙灯亮些
C．两灯实际功率相等，一样亮 D．不知道电压大小，无法判断亮度
【答案】B
【详解】由P=U2/R得，甲、乙灯灯电阻分别为
串联电路中电流I相等，实际功率 ，因 ，故 ，即乙灯的实际功率更大，亮
度更高，故ACD错误，B正确。故选B。
11．将两个规格不同的小灯泡L、L 串联在如图所示的电路中，闭合开关S后，发现灯L 较亮，
1 2 1
4 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司灯L 较暗，下列说法正确的是（ ）
2
A．通过灯L 的电流较大 B．灯L 靠近电源正极
1 1
C．灯L 短路 D．通过灯L 的电流和L 相同
2 1 2
【答案】D
【详解】AD．根据串联电路的电流规律，在串联电路中，电流处处相等。由图可知，小灯泡L 和
1
小灯泡L 串联，则通过小灯泡L 和小灯泡L 的电流大小相等，并非通过灯L 的电流较大，故A错误，
2 1 2 1
D正确；
B．灯泡的亮暗由灯泡的实际功率决定，与灯泡位置无关。小灯泡L 较亮是因为其实际功率比小
1
灯泡L 大。由电路图知，小灯泡L 直接与电源负极相连，小灯泡L 靠近电源正极，故B错误；
2 1 2
C．如果灯L 短路，那么小灯泡L 不会发光，而题干中表述“灯L 较暗”，所以灯L 并非短路，
2 2 2 2
故C错误。
故选D。
12．图甲是灯泡L的 图像，灯泡的额定电压为2.5V。将灯泡L接入图乙电路，已知电阻
的阻值为 ，电流表量程为0 0.6A，电源电压可调。在电路安全工作的前提下，下列判断正确的是
（提示：可在图甲中作出电阻∼的 图像）（ ）
z
A．两条支路中的电流不可能相同 B．灯泡实际功率总比电阻功率大
C．电路总功率最大可达到1.5W D．电源可调的最大电压为1.8V
【答案】D
【详解】该题中，电流表在干路，最大干路电流为0.6A，由甲图可知，若灯泡正常发光，灯泡电
流为0.26A，定值电阻的电流则为
5 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司此时干路电流为0.26A+0.5A=0.76A
0.76A大于0.6A，说明该电路最大电压不为2.5V。由甲图可知，电压为1.8V时，灯泡电流为
0.24A，定值电阻的电流为
此时干路电流为0.24A+0.36A=0.6A
则该电路最大电压为1.8V。
A．由甲图可知，最左边一个点算出其灯泡电阻为
由甲图可知，电压为1.8V时，灯泡电流为0.24A，此时灯泡电阻为
灯泡电阻变化范围为1.67Ω~7.5Ω之间，当灯泡电阻与R 相等时，电流相等，灯泡电阻可以达到
0
5Ω，故两支路电流可能相等，故A错误；
B．并联电路中，灯泡与定值电阻两端电压相等，根据公式P=U2/R可知，电阻越大，实际功率越
小，灯泡最大电阻为7.5Ω，大于R，此时灯泡实际功率小于电阻功率，故B错误；
0
C．电流最大为0.6A，电压为1.8V，此时电功率最大，为
故最大功率为1.08W，达不到1.5W，故C错误；
z
D．由甲图可知，电压为1.8V时，灯泡电流为0.24A，定值电阻的电流为
此时干路电流为0.24A+0.36A=0.6A，则该电路最大电压为1.8V。故D正确。
故选D。
二、填空题（每空1分，共30分）
13．电压的基本单位是 ，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为
2V；中国家庭电路电压为 ；对人体的安全电压不高于 。
【答案】 伏特 220V 36V
【详解】[1]电压的基本单位是伏特，记忆一节干电池电压为1.5V。
[2]一块铅蓄电池电压为2V；中国家庭电路电压为220V。
[3]对人体的安全电压不高于36V。
14. 如图所示是某家用电子式电能表的表盘，该电能表的工作电压是 V，表盘上显示已用
电 kW·h，若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电
6 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司器在上述时间内消耗的电能为 kW·h。
【答案】 220 5546.7 0.02
【详解】电能表上“220V”，表示电能表的工作电压为220V。
表盘上显示数字为055467，最后一位是小数、单位是kW·h，故显示已用电5546.7kW·h。
1600imp/（kW·h）表示电路中用电器每消耗1kW·h的电能，指示灯闪烁1600次，指示灯闪烁32
次，则该用电器在上述时间内消耗的电能为
15．图示电能表能接入用电器的最大总功率为 W；小明发现家中多个用电器正常工作时，
指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 kW·h；他再将额定功率为1000W
的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 故障。
【答案】 6600 0.03 z 短路
【详解】图示电能表能接入用电器的最大总功率P=UI=220V×30A=6600W
指示灯在1min内闪烁90次，这段时间内电路消耗的电能
多个用电器正常工作时通过电路的电流
将额定功率为1000W的电水壶接入该电路，通过电水壶的电流
此时通过电路的总电流I =I+I′=8.2A+4.5A=12.7A＜30A
总 0
但是额定电流为30A的熔丝熔断了，说明电路发生短路。
16. 现有“220V 100W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为 A
（结果保留两位小数）；若将它接在电压为“110V”的电路中，该灯泡的电阻为 Ω（不考虑温
7 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司度对电阻的影响），实际功率为 W。
【答案】 0.45 484 25
【详解】若将灯接在家庭电路中，可知灯正常发光，由P=UI得，通过该灯泡的电流为
不考虑温度对电阻的影响，该灯泡的电阻为
若将它接在电压为“110V”的电路中，实际功率为
17. 防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头
必须要插入三孔插座中，这样可以让它的金属外壳与 相连；家庭电路中，发生触电事故都是人
体直接或间接跟 线接触造成的。如果你发现有人触电应立即采取的措施是 (选填“切断电
源”或“用手拉开触电者”)。
【答案】 地线 火 切断电源
【详解】[1]三线插头中间的脚连接的是用电器的金属外壳，三孔插座中间的孔连接的是地线，三
线插头插入三孔插座中，就可以让它的金属外壳与地线相连，防止触电。
[2]火线与地之间有220V电压、火线和零线之间也存在220V的电压，而零线和地之间没有电压，
所以发生触电事故都是人体直接或间接跟火线连接造成的。
[3]为保护救助人的安全，发现有人触电，一定要先切断电源，再采取措施。
18. 一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，通过线圈的电流为10A。
z
这台电动机正常工作时，10s消耗的电能为 J，产生的热量为 J，该电动机的效
率为 。
【答案】 38000 2000 94.7%
【详解】电动机消耗的电能W=UIt=380V×10A×10s=38000J
产生的热量为Q=I2Rt=(10A)2×2Ω×10s=2000J
电动机转化成的机械能W =W -Q
机械 电
所以电动机的效率
19. 有一种亮度可以调节的小台灯，其电路图如图甲所示，电源电压为15V，通过灯泡L的电流跟
其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为 W。调节滑
动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R接入电路的阻值为 Ω，小灯泡的亮度
与正常发光时相比 。（选填“变亮”“变暗”或“不变”）
8 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司【答案】 9.6 15 变暗
【详解】由图乙可知，灯泡两端的电压为12V时，通过灯泡的电流I =0.8A，则灯泡的额定功率
额
为
由图乙可知，当灯泡两端的电压为6V，通过的电流为0.6A时，灯泡的实际功率为3.6W，因串联
电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压为
因串联电路中各处的电流相等，所以，电路中的电流为I=I =0.6A
L
滑动变阻器R连入电路的阻值为
灯泡的实际功率3.6W小于灯泡正常发光时的功率9.6W，故亮度与正常发光时相比变暗。
20．小明家有一个规格为“220V 1000W”的用电器，该用电器可能是 （台灯/电饭锅）；
如图所示家庭电路，闭合开关S，电灯发光，用测电笔接触A点，氖管 （会/不会）发光；若
断开开关S，站在地面上的人用手接触电路中的B点 （会/不会）触电。
z
【答案】 电饭锅 不会 不会
【详解】台灯的功率在20W左右，电饭锅的功率在1000W左右，该用电器可能是电饭锅。
闭合开关S，电灯发光，A点与零线连接，用测电笔接触A点，氖管不会发光。
断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会
发生触电事故。
21. 如图所示是R 和R 两个定值电阻的U－I图像，由图像可知R ：R = ；若将R 和R 串
A B A B A B
联接在6V的电源两端，电路中的电流为 A；若将R 和R 并联接在6V的电源两端，通电10s电
A B
路产生的热量为 J。
9 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司【答案】 2 1 0.2 54
【详解】由图可知，R 和R 阻值分别为
∶ A B
则R 和R 电阻之比为
A B
若将R 和R 串联接在6V的电源两端，电路中的电流为
A B
若将R 和R 并联接在6V的电源两端，根据并联规律可知，此时R 和R 电压均为6V，由图可知，
A B A B
此时R 和R 的电流分别为0.3A、0.6A，则干路电流为
A B
则若将R 和R 并联接在6V的电源两端，通电10s电路产生的热量为
A B
22. 图甲为灯L的电流与电压关系的图像。将该灯接入图乙电路，电阻R阻值为10Ω，闭合开关
S，电流表示数为0.2A，则电源电压为 V，干路电流为 A，此时灯泡L的电功率为 W。
z
【答案】 2 0.45 0.5
【详解】定值电阻R与灯泡L并联，根据并联电路电压规律
电流表接在定值电阻R支路上，且示数为0.2A
故电源电压为2V。
由甲图可知，当灯泡电压为2V时，电流为0.25A，故干路电流为
10 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司此时灯泡L的电功率
三、解答题（共46分。计算题第27、28题要求写出必要的文字说明、公式和演算过程）
23. 按要求作图。
（1）根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
【答案】见右图。
【详解】根据安全用电规范，开关要与灯泡串联，且火线要首先进入开关，然后接到灯泡，再到
零线，如图所示。
（2）如图，用笔画线表示导线，将三孔插座正确接入家庭电路。
【答案】见右图。
【详解】由图可知，最下面为地线，连接三孔插座时，左孔接零线、右孔接火线、上孔接地线，
如图所示。
24．某实验小组做“测量小灯泡z 电功率”的实验，电路如图甲所示，已知电源电压为3V，小灯泡
的额定电压为2.5V。
（1）闭合开关前，滑动变阻器的滑片P应置于 （填“A”或“B”）端，目的是保护电路；
（2）实验中，闭合开关，发现电压表指针反偏，其原因是 ；
（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2V，若想测量小灯
泡的额定功率，应将滑片P向 （填“A”或“B”）端移动；当小灯泡正常发光时，电流表的示
数如图乙所示，为 A，则小灯泡的额定功率为 W。
【答案】（1）A；（2）电压表正负接线柱接反了；（3）B，0.32，0.8
【详解】（1）闭合开关前，为了保护电路，滑动变阻器的滑片P应置于阻值最大处，即A端。
11 / 15
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司（2）实验中，闭合开关，电路接通，发现电压表指针反偏，说明电压表正负接线柱接反了。
（3）据甲图可知，电路是串联的，电压表测灯泡两端电压，电流表测电路中的电流，灯泡在额定
电压下正常发光，示数为2.2V小于灯泡的额定电压2.5V，应增大灯泡两端电压，根据串联电路电压的
规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片向
B端移动，直到电压表示数为额定电压。
当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为
0.32A，灯泡的额定功率为
25. 在探究影响电流热效应因素的活动中，小明用电阻分别为R 和R（R
