2025-2026 学年九年级下册物理单元检测卷
第十五章 电功和电热 提升卷
建议用时：90分钟，满分：100分
一、选择题 （每题2分，共24分，每小题给出的四个选项中只有一个正确）
1．下列各用电器均标有“220V 60W”字样，利用电流热效应工作的是（ ）
A．电视机 B．电风扇 C．电热毯 D．电灯
2．小刚利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min内，
消耗电能0.3kW·h，这个用电器可能是（ ）
A．空调 B．电冰箱 C．电视机 D．电风扇
3. 将分别标有“6V 3W”和“3V 1.5W”字样的甲、乙两只灯泡，并联在电压为3V的电路中，
闭合开关，不考虑温度对灯丝电阻的影响，下列说法错误的是（ ）
A．乙灯泡能正常工作 B．甲灯泡的电阻大
C．乙灯泡更亮 D．两灯泡的总功率等于4.5W
4. 图是住宅内的部分配电系统方框图。下列有关家庭电路和安全用电的说法正确的是
（ ）
z
A．电能表和空气开关N是串联的
B．空调一般使用的插头是两脚插头
C．用测电笔测三孔插座的M孔时，发现氖管不会发光，说明漏电保护器的零线一侧断了
D．当空气开关N跳闸时，一定是空调和吊灯同时使用引起的
5. 关于家庭电路，下列说法中正确的是（ ）
A．图甲中，各元件的连接均符合安全用电原则
1 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司B．图乙中，人会发生触电事故，此时漏电保护器不会切断电路
C．图丙中，电线绝缘皮破损造成短路，此时空气开关不会迅速切断电路
D．图丁中，正确使用试电笔接触火线时，人会发生触电事故
6. 如图是小晋家上月初和上月末的电能表表盘信息。结合表盘上的信息可知，下列说法正确的是
（ ）
A．小晋家家庭电路中的干路电流不得超过
B．小晋家上个月消耗的电能为
C．指示灯闪烁 次，家庭电路消耗的电能为
D．指示灯闪烁的频率越高，说明家庭电路用电器消耗的总功率越大
7. 某同学家电能表上标有“ ， ”的字样，空气开关允许通过的最大电流为 ，
已知他家原有用电器的总功率是6kW。当他把功率为1kW的电热水壶插头接入插座中，电路中的空气
开关出现了跳闸现象。空气开关跳闸的原因不可能的是（ ）
A．用电器的总功率过大
B．连接电热水壶前插座短路
C．接入电热水壶的插头短路
z
D．电热水壶的内部电路短路
8. 利用充电桩给电动汽车充电时，小山看到充电桩的屏幕如图，下列不正确的是（ ）
A．此时充电桩加在电动车电池两端的电压为
B．此时充电电流超过人体的安全电流
C．若电费为0.6元 ，此时结束充电，小山将支付7.59元
D．当充电电压等于我国家庭电路电压时，充电电流最大不超过75A
9. 寒冷的冬天，小鹏的爸爸为了防止小鹏写作业时把手冻坏，给他买了一款桌面暖风机。该暖风
机有3个“挡位”，当由2挡位调至3挡位时，能够吹出更强劲的暖风。则相较于2挡位，下列关于3
2 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司挡位说法正确的是（ ）
A．消耗电能更多 B．消耗电能更快
C．消耗电能更少 D．消耗电能更慢

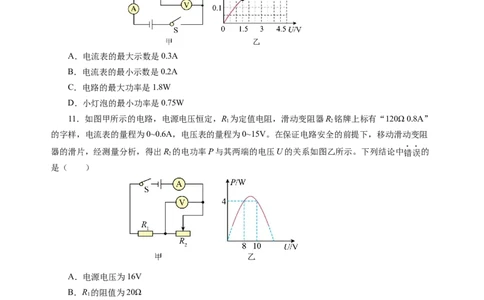

10. 如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择
“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V 0.3A”字样，其I-U图象如图乙所示，
闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项不正确的是（ ）
A．电流表的最大示数是0.3A
B．电流表的最小示数是0.2A
C．电路的最大功率是1.8W
D．小灯泡的最小功率是0.75W
11．如图甲所示的电路，电源电压恒定，R 为定值电阻，滑动变阻器R 铭牌上标有“120Ω 0.8A”
1 2
的字样，电流表的量程为0~0.6A，电压表的量程为0~15V。在保证电路安全的前提下，移动滑动变阻
器的滑片，经测量分析，得出R 的电功率P与其两端的电压U的关系如图乙所示。下列结论中错误的
2
是（ ）
z
A．电源电压为16V
B．R 的阻值为20Ω
1
C．电路中电流表示数变化范围为0.15A~0.6A
D．滑动变阻器允许接入电路的阻值范围为10~100Ω
12．如图所示，电源电压U恒定，R 是定值电阻，滑动变阻器R 标有“20Ω 2A”，灯L标有“6V
1 2
6W”。滑片P在阻值最大端时，闭合开关S，电压表V 示数为2V，电压表V（未画出）示数为4V；
1 2
P移到某一位置时，V 示数为10V，电流表示数为1A。上述滑片移动过程中，R 阻值的变化量为ΔR，
2 2
电路总功率的变化量为ΔP。下列说法正确的是（ ）
A．U=16V B．R=5Ω C．ΔR=12Ω D．ΔP=7W
1
3 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司二、填空题（每空1分，共30分）
13．家庭电路有两根进户线，分别是火线和零线。火线和零线之间的电压为 V。各用电器都
是一端接在火线上，另一端接在零线上，即这些用电器是 联的。用测电笔的笔尖接触电线，如
果氖管发光，表示接触的是 线。
14. 小明家的电冰箱铭牌上标有“耗电量：0.55 kW·h/24h 额定功率：110W”，则该冰箱理论上一
天实际工作时间为 h。在家庭电路中只接入冰箱，冰箱以额定功率工作6 min，电能表指示灯闪
烁了33次，则每消耗1度电，电能表指示灯闪烁 次。若插头与插座接触不良，有时会将插孔烧
焦（如图所示），其原因是接触处 （选填“电阻变大”或“短路”）。
15. 测电笔是家庭必备工具之一，如图所示，测电笔正确的使用方法是图 ，丙图是小明家的
部分电路，断开开关，用测电笔检测 点时发现氖管 ，这段电路在设计中存在的问题是 。
z
16．甲、乙两只普通照明灯泡的铭牌如图所示， 灯电阻较大，1kW·h可供乙灯正常工作
h。若将两灯串联接入220V电路中，实际功率较大的是 灯。
17. 小明家5月初电能表的示数如图所示，他家现在已经接入用电器的总功率为3600W，则最多还
可以连接 盏“220V 60W”的白炽灯同时工作；小明将某家用电器单独接在该电能表上正常工作
，电能表转盘转了320次，该家用电器的额定功率是 W。电能表的转盘转得越快，说明电
4 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司路 （选填“消耗的电能越多”或“电功率越大”）。
18. 移动便携式充电宝实质是一个可充电的锂聚合物电池，如图所示。用充电宝给手机电池充电时，
此时手机电池相当于 （选填“用电器”或“电源”）；充电宝有快充和慢充两个接口，若
输出电压相同，则输出电流Ⅰ （选填“>”、 “<”或“=”）Ⅰ。若手机电池上面标明电
快 慢
压为3.7V，容量为3000mA·h，充满电后，大约储存了 J的化学能。
19. 为测出电视机在待机时的电功率，小明在外出期间，关闭家中其他用电器，只让电视机处于待
机状态，用电能表测出待机时电视机所消耗的电能如表所示，则电视机待机时的电功率为 W；
这些电能可供一只“220V 10W”的LED灯正常工作 h，一只这样的LED灯与一只“220V
100W”的白炽灯正常发光时亮度相当，若白炽灯正常发光时的效率为8%，则LED灯正常发光时的效
率为 。
时间z 电能表示数
3月20日中午12点 65728
3月24日下午16点 65731
20．某型号电水壶如图所示，它正常工作时电流是 A，5min内电流做功 J，如
果电水壶的三线插头中间较长的插脚损坏，为确保安全用电，该插头 （选填“能”或“不
能”）继续使用。
21. 如图甲所示为小明家的电能表，若小明家此时只有电炉在烧水，该电能表的转盘在 2min 内转
5 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司了 30 转，则这段时间内小明家消耗的电能为 kW∙h，可以算得电炉子的功率为 W，小明观
察到图乙电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的
（选填“A、B、C”）两个液柱高度可解释说明这种情况。
22. 甲图是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关
S 时，小灯泡L的实际功率为1W，此时电源电压为 V，再闭合S，电流表的示数将 （选填
1 2
“变大”“变小”或“不变”）。若将小灯泡L与电阻串联在4V的电源电压两端，电路中的总功率为
W。
三、解答题（共46分。计算题第27、28题要求写出必要的文字说明、公式和演算过程）
23. 按要求作图。
z
（1）请用笔画线代替导线，将图中的插座正确连入家庭电路，插座上的开关闭合时插孔能提供工
作电压。
（2）现在许多宾馆都利用房卡取电，它相当于一个开关，只有房卡插入卡槽里，房间内的电灯和
插座才能工作。如图所示为房间内已经连好的部分电路图，S 是房卡开关，S 是控制电灯的开关，为
1 2
使电灯和插座都正常工作，请将电路图补充完整。
6 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司24．小龙的妈妈购买了一款“节电器”，根据商家介绍，只要把该节电器插在家中插座上（如图
所示）就能“有效节电”。小龙对于该款“节电器”是否能够省电有质疑，他设计了如下实验进行探
究。
（1）实验前，断开家中全部用电器，将该“节电器”插在家中的插座上，记录此时家中电能表的
示数W。
1
（2）仅将一个电暖气接入家庭电路中，让它在额定电压下持续工作60min后，使电暖气停止工作，
记录此时 。
（3）第二次实验，他将 ，使电暖气停止工作，记录电能表的示数W。
3
（4）根据实验记录的数据，计算前、后两次家中耗电量 = ， = ，发现：
由此可以得到结论：该款“节电器” 。
25. 用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，
z
电阻丝R、R、R 浸没在煤油中，其中R=R=6Ω、R=3Ω．闭合开关前，记录下煤油的初温度t；接通
1 2 3 1 2 3 0
电源，同时闭合开关S、S，记录下电流I，通电相同时间，记录下煤油的末温度t，结果如表所示，
1 2
比较①③可知，当导体的 和通电时间相同时，导体产生的热量与 有关；若要探究导
体产生的热量与通电时间的关系，应进行的操作是： 。
7 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司序号 电阻 电流I/A 初温度t/℃ 末温度t/℃
0
① R 1.0 20 30
1
② R 1.0 20 24
2
③ R 1.0 20 44
3
26．在“测量小灯泡的电功率”的实验中，选取了额定电压为2.5V的小灯泡L（正常发光时阻值
约为10Ω），有两个规格分别为“10Ω 0.5A”、“20Ω 1A”的滑动变阻器，电源电压保持6V不变，
电路如图甲所示。
（1）实验中选择的滑动变阻器的规格是 ；
（2）移动滑动变阻器的滑片，进行了多次测量，并绘制了通过小灯泡的电流I随其两端电压U变
化的图象如图乙所示，由图象可知，小灯泡的额定功率为 ，此时灯泡的电阻是 Ω；
（3）小亮实验时发现他的桌上没有电流表，却多了一个最大阻值为R 的滑动变阻器，于是他设计
0
了如图丙所示电路，测出了额定电压为“U ”小灯泡正常发光时的电阻；
额
①闭合开关S，先调节滑动变阻z 器R 的滑片到最左端N，再调节滑动变阻器R，直到电压表的示数
0
为U ；
额
②接着调节滑动变阻器R 的滑片到最右端，读出此时电压表的示数为U；
0
③小灯泡正常发光时电阻的表达式R = （用U、R 和U 表示）。
L 0 额
27. 如图所示的电路中，电压恒定不变，灯泡L的规格为“9V 9W”（忽略温度对其电阻的影响），
R 为定值电阻，滑动变阻器R 的规格为“12Ω 3A”。当开关S、S 闭合，开关S 断开，将滑动变阻器
1 2 1 2
的滑片P滑到a端时，电流表的示数为0.75A；将滑动变阻器的滑片P滑到ab中点时，电流表的示数
为0.5A。求：
8 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司（1）灯泡的电阻；
（2）当开关S、S、S 闭合，将滑片P调到a端，电路的总功率。
1 2
28. 图甲是某款鸡蛋孵化器，底部装有加热器。通电后，加热器对水加热，水向上方鸡蛋传递热量，
提供孵化所需能量.孵化器简化电路如图乙，R、R 都是发热电阻，孵化器相关参数如表所示。
1 2
额定电压 220V
加热挡110W
额定功率
保温挡22W
（1）孵化器在保温挡正常工作，通过R 的电流是多少？
2
（2）R 的阻值是多少？
2
（3）孵化器在加热挡正常工作5min消耗电能是多少？小晓同学算出水在这段时间吸收热量
2.2×104J，则孵化器对水加热的效率是多少？
29．图甲是某电热水壶内部简化电路，由控制电路和加热电路组成，电流鉴别器相当于电流表；
z
加热电路中电源电压为220V，电热丝R 的阻值为24.2Ω；控制电路电源电压为8V，滑动变阻器R
1 2
（调温电阻）的最大阻值为130Ω；热敏电阻R 置于热水器内部，其阻值随温度t变化的关系如乙图所
1
示，当电流鉴别器的电流达到50mA时，开关 断开，加热电路停止加热。
（1）开关S 闭合，则加热电路的电功率为 ；
2
（2）当最高控温设置在80℃时，则滑动变阻器R 接入电路中的阻值应为为 ；
2
9 / 10
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司（3）若不计能量损失，用电热水壶把2kg水从30℃开始加热，通电200s时加热电路的状态是
（选填“工作”或“不工作”）的；［ ］
（4）将滑动变阻器R 的滑片向右移，最高控温会 。
2
z
10 / 10
