考向19 电磁感应定律-备战2022年高考一轮复习考点微专题
解决目标及考点:
1.感应电流的有无、方向
2.楞次定律推论
3.感应、楞次、受力运动
4.电动势的计算

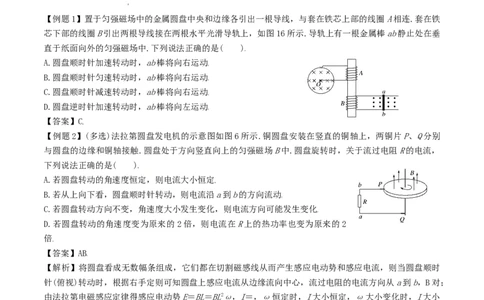

【例题1】置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连.套在铁
芯下部的线圈B引出两根导线接在两根水平光滑导轨上，如图16所示.导轨上有一根金属棒ab静止处在垂
直于纸面向外的匀强磁场中.下列说法正确的是( )
A.圆盘顺时针加速转动时，ab棒将向右运动
B.圆盘顺时针匀速转动时，ab棒将向右运动
C.圆盘顺时针减速转动时，ab棒将向右运动
D.圆盘逆时针加速转动时，ab棒将向左运动
【答案】C
【例题2】(多选)法拉第圆盘发电机的示意图如图6所示.铜圆盘安装在竖直的铜轴上，两铜片P、Q分别
与圆盘的边缘和铜轴接触.圆盘处于方向竖直向上的匀强磁场B中.圆盘旋转时，关于流过电阻R的电流，
下列说法正确的是( )
A.若圆盘转动的角速度恒定，则电流大小恒定
B.若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动
C.若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D.若圆盘转动的角速度变为原来的 2倍，则电流在R上的热功率也变为原来的2
倍
【答案】AB
【解析】将圆盘看成无数幅条组成，它们都在切割磁感线从而产生感应电动势和感应电流，则当圆盘顺时
针(俯视)转动时，根据右手定则可知圆盘上感应电流从边缘流向中心，流过电阻的电流方向从a到b，B对；
由法拉第电磁感应定律得感应电动势E＝BL＝BL2ω，I＝，ω恒定时，I大小恒定，ω大小变化时，I大小
变化，方向不变，故A对，C错；由P＝I2R＝知，当ω变为原来的2倍时，P变为原来的4倍，D错.
一、电磁感应现象
1.定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生
电流的现象叫做电磁感应.
2.条件：穿过闭合电路的磁通量发生变化。Φ变化的方式有多种，如导体切割磁感线、闭合线圈的B变化、
闭合线圈的S变化等。3.注意
当闭合导体回路的磁通量发生变化的时候，导体就产生感应电动势。如果电路闭合，则有感应电流.如果
电路不闭合，则只有感应电动势而无感应电流。并不是磁通量变化就有感应电流。
二、感应电流方向的判定
1.楞次定律
(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化.(2)适用范围：一切电磁感应现象.
辅助理解：这里涉及两个磁场。一个是导体外在磁场1，另一个是导体自身产生的磁场2。楞次定律的内容
可以理解为因磁场1的变化，导致磁场2的产生，而磁场2永远是“阻碍”磁场1的“变化”的。
2.右手定则

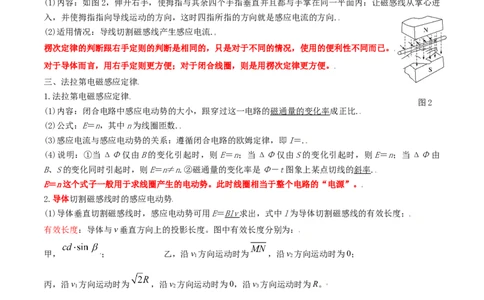

(1)内容：如图2，伸开右手，使拇指与其余四个手指垂直并且都与手掌在同一平面内：让磁感线从掌心进
入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向.
(2)适用情况：导线切割磁感线产生感应电流.
楞次定律的判断跟右手定则的判断是相同的，只是对于不同的情况，使用的便利性不同而已。
对于导体而言，用右手定则更方便；对于闭合线圈，则是用楞次定律更方便。
三、法拉第电磁感应定律
1.法拉第电磁感应定律
图2
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比.
(2)公式：E＝n，其中n为线圈匝数.
(3)感应电流与感应电动势的关系：遵循闭合电路的欧姆定律，即I＝.
(4)说明：①当ΔΦ仅由B的变化引起时，则E＝n；当ΔΦ仅由S的变化引起时，则E＝n；当ΔΦ由
B、S的变化同时引起时，则E＝n≠n.②磁通量的变化率是Φ－t图象上某点切线的斜率.
E＝n这个式子一般用于求线圈产生的电动势。此时线圈相当于整个电路的“电源”。
2.导体切割磁感线时的感应电动势
(1)导体垂直切割磁感线时，感应电动势可用E＝Blv 求出，式中l为导体切割磁感线的有效长度；
有效长度：导体与v垂直方向上的投影长度。图中有效长度分别为：
甲， ； 乙，沿v 方向运动时为 ，沿v 方向运动时为0；
1 2
丙，沿v 方向运动时为 ，沿v 方向运动时为0，沿v 方向运动时为R。
1 2 3
(2)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动
势E＝Bl＝Bl2ω(平均速度等于中点位置的线速度lω).考点: 感应电流的有无、方向

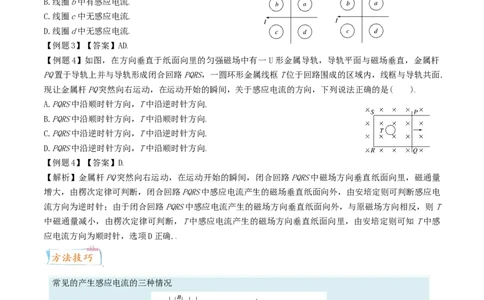

【例题3】(多选)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成
一个平面直角坐标系.四个相同的圆形闭合线圈在四个象限内完全对称放置，两直导线中的电流大小与变
化情况完全相同，电流方向如图中所示，当两直导线中的电流都增大时，四个线圈a、b、c、d中感应电流
的情况是( )
A.线圈a中有感应电流
B.线圈b中有感应电流
C.线圈c中无感应电流
D.线圈d中无感应电流
【例题3】【答案】AD
【例题4】如图，在方向垂直于纸面向里的匀强磁场中有一 U形金属导轨，导轨平面与磁场垂直，金属杆
PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面.
现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是( )
A.PQRS中沿顺时针方向，T中沿逆时针方向
B.PQRS中沿顺时针方向，T中沿顺时针方向
C.PQRS中沿逆时针方向，T中沿逆时针方向
D.PQRS中沿逆时针方向，T中沿顺时针方向
【例题4】【答案】D
【解析】金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量
增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电
流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T
中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感
应电流方向为顺时针，选项D正确.
常见的产生感应电流的三种情况电流方向判断方法
1.用楞次定律判断
(1)楞次定律中“阻碍”的含义： (2)应用楞次定律的思路：

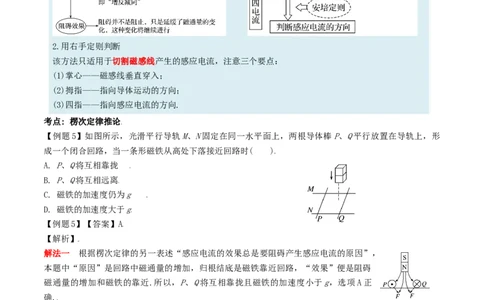

2.用右手定则判断
该方法只适用于切割磁感线产生的感应电流，注意三个要点：
(1)掌心——磁感线垂直穿入；
(2)拇指——指向导体运动的方向；
(3)四指——指向感应电流的方向.
考点: 楞次定律推论
【例题5】如图所示，光滑平行导轨M、N固定在同一水平面上，两根导体棒P、Q平行放置在导轨上，形
成一个闭合回路，当一条形磁铁从高处下落接近回路时( )
A. P、Q将互相靠拢
B. P、Q将互相远离
C. 磁铁的加速度仍为g
D. 磁铁的加速度大于g
【例题5】【答案】A
【解析】
解法一 根据楞次定律的另一表述“感应电流的效果总是要阻碍产生感应电流的原因”，
本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍
磁通量的增加和磁铁的靠近.所以，P、Q将互相靠拢且磁铁的加速度小于g，选项A正
确.
解法二 设磁铁下端为N极，根据楞次定律可判断出P、Q中的感应电流方向，如图所示，根据左手定则可
判断P、Q所受安培力的方向，可见，P、Q将相互靠拢.由于回路所受安培力的合力向下，由牛顿第三定律
知，磁铁将受到向上的反作用力，从而加速度小于g.当磁铁下端为S极时，根据类似的分析可得到相同的
结论，选项A正确.
【例题6】在水平面内有一固定的U型裸金属框架，框架上静止放置一根粗糙的金属杆ab，整个装置放在
竖直方向的匀强磁场中，如图13所示.下列说法中正确的是( )
A.只有当磁场方向向上且增强，ab杆才可能向左移动
B.只有当磁场方向向下且减弱，ab杆才可能向右移动
C.无论磁场方向如何，只要磁场减弱，ab杆就可能向右移动D.当磁场变化时，ab杆中一定有电流产生，且一定会移动
【例题6】【答案】C
【解析】由楞次定律可知，当闭合回路的磁通量增大时，导体棒将向左移动，阻碍磁通量的增加，当闭合
回路的磁通量减小时，导体棒将向右运动，以便阻碍磁通量的减小，与磁场方向无关，故选C.
1、“增反减同” 磁铁靠近线圈，B 与B 方向相反
感 原
2、“来拒去留” 磁铁靠近，是斥力 磁铁远离，是引力
3、“增缩减扩” P、Q是光滑固定导轨，a、b是可动金属棒、磁铁下移，a、b靠近
4、“增反减同” 合上S，B先亮
考点: 感应、楞次、受力运动
【例题7】(多选)如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c
中将有感应电流产生且被螺线管吸引( )
A.向右做匀速运动 B.向左做减速运动
C.向右做减速运动 D.向右做加速运动
【例题7】【答案】BC
【解析】当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定，无感应电流出现，A错；当导
体棒向左做减速运动时，由右手定则可判定回路中出现了b→a的感应电流且减小，由安培定则知螺线管中
感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针方向的感应电流(从右向左看)且被螺线管吸引，
B对；同理可判定C对，D错.
【例题8】(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如
图所示的闭合电路，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是( )
A. 向右加速运动
B. 向左加速运动
C. 向右减速运动
D. 向左减速运动
【例题8】【答案】BC【解析】MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里―――→MN中的
感应电流方向为 M→N―――→L中感应电流的磁场方向向上―――→.若 L中磁场方向向上减
1 2
弱―――→PQ中电流方向为Q→P且减小―――→向右减速运动；若L中磁场方向向下增强―――→PQ中
2
电流方向为P→Q且增大―――→向左加速运动.
1、线圈与线圈、导线与导线的相互作用力，则是看电流流向，“同向相吸，异向排斥”。
2、导体移动产生电动势（右手定则判断电流），加速——电流增加；减速——电流减小
3、线圈，流入变化的电流则产生变化的磁场，增大的电流——磁场增强；减小的电流——磁场减弱
4、线圈，外部磁场变化则产生电流（楞次定律判断电流方向）
考点：电动势的计算
【例题9】(多选)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m、总电阻为
0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图5甲所示.已知导线框一直向右做
匀速直线运动，cd边于t＝0时刻进入磁场.线框中感应电动势随时间变化的图线如图乙所示(感应电流的
方向为顺时针时，感应电动势取正).下列说法正确的是( )
A.磁感应强度的大小为0.5 T
B.导线框运动的速度的大小为0.5 m/s
C.磁感应强度的方向垂直于纸面向外
D.在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大
小为0.1 N
【例题9】【答案】BC
【解析】由Et图象可知，导线框经过0.2 s全部进入磁场，则速度v＝＝ m/s＝0.5 m/s，选项B正确；由
题图乙可知，E＝0.01 V，根据E＝Blv得，B＝＝ T＝0.2 T，选项A错误；根据右手定则及正方向的规定
可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t＝0.4 s至t＝0.6 s这段时间内，导线框中
的感应电流I＝＝ A＝2 A, 所受的安培力大小为F＝BIl＝0.2×2×0.1 N＝0.04 N，
【例题10】(2015·安徽理综·19)如图7所示，abcd为水平放置的平行“ ”形光滑金属导轨，间距为
l，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计.已知金属杆MN倾斜放置，
与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动(金属杆滑动过程中与
导轨接触良好).则( ）
A.电路中感应电动势的大小为
B.电路中感应电流的大小为
C.金属杆所受安培力的大小为
D.金属杆的发热功率为
【答案】B
【解析】电路中的感应电动势E＝Blv，感应电流I＝＝＝，
故A错误，B正确；金属杆所受安培力大小F＝BI＝，故C错误；金属杆的发热功
率P＝I2R＝I2 r＝，故D错误.电动势

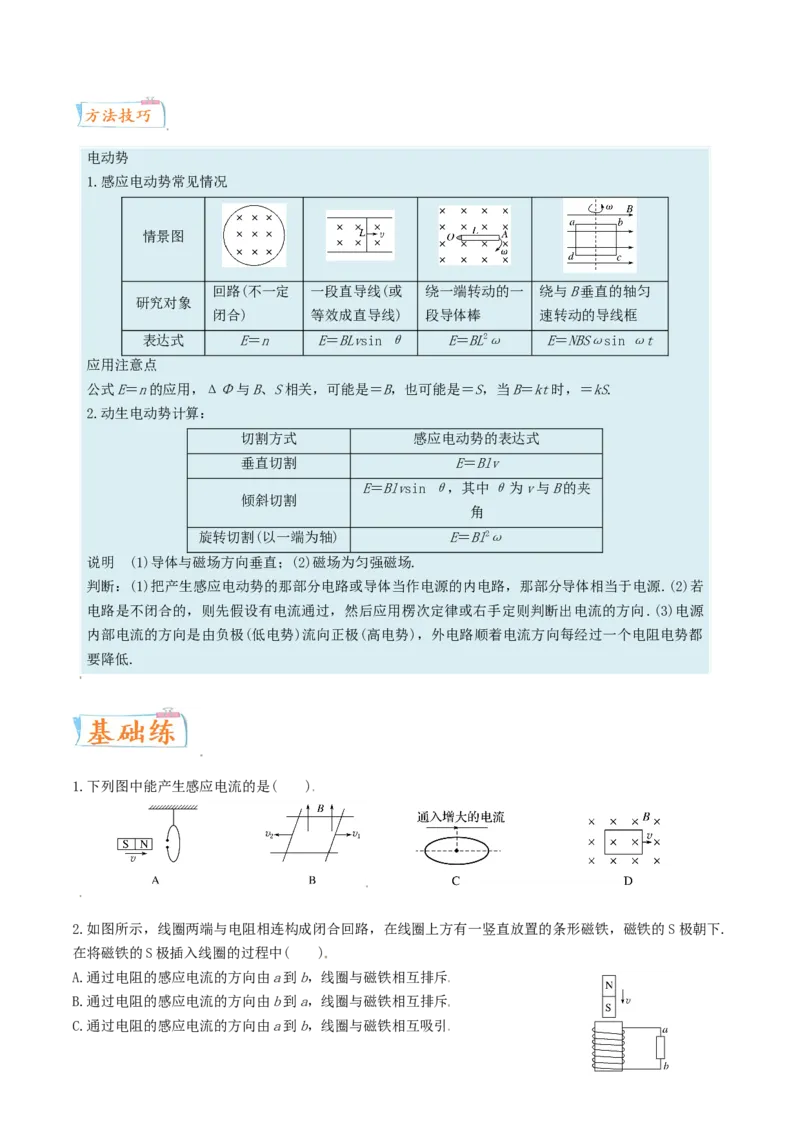

1.感应电动势常见情况
情景图
回路(不一定 一段直导线(或 绕一端转动的一 绕与B垂直的轴匀
研究对象
闭合) 等效成直导线) 段导体棒 速转动的导线框
表达式 E＝n E＝BLvsin θ E＝BL2ω E＝NBSωsin ωt
应用注意点
公式E＝n的应用，ΔΦ与B、S相关，可能是＝B，也可能是＝S，当B＝kt时，＝kS.
2.动生电动势计算：
切割方式 感应电动势的表达式
垂直切割 E＝Blv
E＝Blvsin θ，其中θ为v与B的夹
倾斜切割
角
旋转切割(以一端为轴) E＝Bl2ω
说明 (1)导体与磁场方向垂直；(2)磁场为匀强磁场.
判断：(1)把产生感应电动势的那部分电路或导体当作电源的内电路，那部分导体相当于电源.(2)若
电路是不闭合的，则先假设有电流通过，然后应用楞次定律或右手定则判断出电流的方向.(3)电源
内部电流的方向是由负极(低电势)流向正极(高电势)，外电路顺着电流方向每经过一个电阻电势都
要降低.
1.下列图中能产生感应电流的是( )
2.如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下.
在将磁铁的S极插入线圈的过程中( )
A.通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥
B.通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥
C.通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引D.通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引
3.如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出来，下列说法正确的是( )
A.向左拉出和向右拉出，其感应电流方向相反
B.不管从什么方向拉出，金属圆环中的感应电流方向总是顺时针
C.不管从什么方向拉出，环中的感应电流方向总是逆时针
D.在此过程中感应电流大小不变
4.(多选)如图5所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运
动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是( )
A.向右加速运动
B.向左加速运动
C.向右减速运动
D.向左减速运动
5.如图所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强 磁场 B
中沿导轨向右运动，则( )
A.ab棒不受安培力作用
B.ab棒所受安培力的方向向右
C.ab棒向右运动速度v越大，所受安培力越大
D.螺线管产生的磁场，A端为N极
6.如图4所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计.MN
为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为
B，磁场方向垂直于导轨所在平面(垂直纸面向里).现对MN施力使它沿导轨方向以速度v水平向右做匀速运
动.令U表示MN两端电压的大小，下列说法正确的是( )
A.U＝Blv，流过固定电阻R的感应电流由b经R到d
B.U＝Blv，流过固定电阻R的感应电流由d经R到b
C.MN受到的安培力大小F＝，方向水平向右
A
D.MN受到的安培力大小F＝，方向水平向左
A
7.(多选)如图，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环.当B绕轴心
顺时针转动且转速增大时，下列说法正确的是( )
A.A中产生逆时针的感应电流
B.A中产生顺时针的感应电流
C.A具有收缩的趋势
D.A具有扩张的趋势
8.如图所示，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内.当金
属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，下列有关圆环的说法正确的是(
)
A.圆环内产生变大的感应电流，圆环有收缩的趋势
B.圆环内产生变大的感应电流，圆环有扩张的趋势
C.圆环内产生变小的感应电流，圆环有收缩的趋势
D.圆环内产生变小的感应电流，圆环有扩张的趋势
9. 如图甲所示，导体棒MN置于水平导轨上，PQMN所围的面积为S，PQ之间有阻值为R的电阻，不计导轨
和导体棒的电阻.导轨所在区域内存在沿竖直方向的匀强磁场，规定磁场方向竖直向上为正方向，在 0～
2t时间内磁感应强度随时间的变化情况如图乙所示，导体棒MN始终处于静止状态.下列说法正确的是(
0
)
A.在0～t和t～2t时间内，导体棒受到的导轨的摩擦力方向相同
0 0 0
B.在0～t时间内，通过导体棒的电流方向为N到M
0
C.在t～2t时间内，通过电阻R的电流大小为
0 0
D.在0～2t时间内，通过电阻R的电荷量为
0
10.如图所示，MN、PQ是两根足够长的光滑平行金属导轨，导 轨
间距为d，导轨所在平面与水平面成θ角，M、P间接阻值为R 的
电阻.匀强磁场的方向与导轨所在平面垂直，磁感应强度大小 为
B.质量为m、阻值为r、长度为d的金属棒放在两导轨上，在平行于导轨的拉力作用下，以速度v匀速向上
运动.已知金属棒与导轨始终垂直并且保持良好接触，重力加速度为g.求：
(1)金属棒产生的感应电动势E；
(2)通过电阻R的电流I；
(3)拉力F的大小.
1.如图所示，在一有界匀强磁场中放一电阻不计的平行金属导轨，虚线为有界磁场的左边界，导轨跟圆形
线圈M相接，图中线圈N与线圈M共面、彼此绝缘，且两线圈的圆心重合，半径R<R.在磁场中垂直于导
M N
轨放置一根导体棒ab，已知磁场垂直于导轨所在平面向外.欲使线圈N有收缩的趋势，下列说法正确的是(
)A.导体棒可能沿导轨向左做加速运动
B.导体棒可能沿导轨向右做加速运动
C.导体棒可能沿导轨向左做减速运动
D.导体棒可能沿导轨向左做匀速运动
2.矩形导线框固定在匀强磁场中，如图12甲所示.磁感线的方向与导线框所在平面垂直，规定磁场的正方
向为垂直纸面向里，磁感应强度B随时间t变化的规律如图乙所示，则( )
A.从0～t时间内，导线框中电流的方向为a→b→c→d→a
1
B.从0～t时间内，导线框中电流越来越小
1
C.从0～t时间内，导线框中电流的方向始终为a→d→c→b→a
2
D.从0～t时间内，导线框bc边受到的安培力越来越大
2
3.如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上.当金属
框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为U、U、U.已知bc边的长度为l.下列判
a b c
断正确的是( )
A.U＞U，金属框中无电流
a c
B.U＞U，金属框中电流方向沿abca
b c
C.U＝－Bl2ω，金属框中无电流
bc
D.U＝Bl2ω，金属框中电流方向沿acba
bc
1.【答案】B
【解析】根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，电路闭合，且垂直磁感线的平
面的面积增大，即闭合电路的磁通量增大，有感应电流；C中，穿过闭合线圈的磁感线相互抵消，磁通量
恒为零，无感应电流；D中，闭合回路中的磁通量不发生变化，无感应电流.
2.【答案】A
【解析】将磁铁的S极插入线圈的过程中，由楞次定律知，通过电阻的感应电流的方向由a到b，线圈与
磁铁相互排斥.
3.【答案】B
【解析】金属圆环不管是从什么方向拉出磁场，金属圆环中的磁通量方向不变，且不断减小，根据楞次定
律知，感应电流的方向相同，感应电流的磁场方向和原磁场的方向相同，则由右手螺旋定则知感应电流的
方向是顺时针方向，A、C错误，B正确；金属圆环匀速拉出磁场过程中，磁通量的变化率在发生变化，感
应电流的大小也在发生变化，D错误.
4.【答案】BC
【解析】设PQ向右运动，用右手定则和安培定则判定可知穿过L的磁感线方向向上.若PQ向右加速运动，
1
则穿过L的磁通量增加，用楞次定律判定可知通过MN的感应电流方向是N→M，对MN用左手定则判定，可
1
知MN向左运动，可见A选项不正确.若PQ向右减速运动，则穿过L的磁通量减少，用楞次定律判定可知通
1过MN的感应电流方向是M→N，对MN用左手定则判定，可知MN是向右运动，可见C正确.同理设PQ向左运
动，用上述类似的方法可判定B正确，而D错误.
5.【答案】C
【解析】金属棒ab沿导轨向右运动时，安培力方向向左，“阻碍”其运动，选项A、B错误；金属棒ab沿
导轨向右运动时，感应电动势E＝Blv，感应电流I＝，安培力F＝BIl＝，可见，选项C正确；根据右手定
则可知，流过金属棒ab的感应电流的方向是从b流向a，所以流过螺线管的电流方向是从A端到达B端，
根据右手螺旋定则可知，螺线管的A端为S极，选项D错误.
6.【答案】A
【解析】根据电磁感应定律，MN产生的电动势E＝Blv，由于MN的电阻与外电路电阻相同，所以MN两端的
电压U＝E＝Blv，根据右手定则，流过固定电阻R的感应电流由b经R到d，故A正确，B错误；MN受到的
安培力大小F＝，方向水平向左，故C、D错误.
A
7.【答案】BD
【解析】由题图可知，B为均匀带负电绝缘环，B中电流为逆时针方向，由右手螺旋定则可知，电流的磁场
垂直纸面向外且逐渐增大；由楞次定律可知，磁场增大时，感应电流的磁场与原磁场的方向相反，所以感
应电流的磁场的方向垂直纸面向里，A中感应电流的方向为顺时针方向，故A错误，B正确；B环外的磁场
的方向与B环内的磁场的方向相反，当B环内的磁场增强时，A环具有面积扩张的趋势，故C错误，D正确.
8.【答案】C
【解析】根据右手定则，当金属棒ab在恒力F的作用下向右运动时， abdc回路中会产生逆时针方向的感
应电流，则在圆环处产生垂直于纸面向外的磁场，随着金属棒向右加速运动，abdc回路中的感应电流逐渐
增大，穿过圆环的磁通量也逐渐增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环磁通量的增大；
abdc回路中的感应电流I＝，感应电流的变化率＝，又由于金属棒向右运动的加速度a减小，所以感应电
流的变化率减小，圆环内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小，选项C正确.
9.【答案】B
【解析】在0～t时间内磁通量减小，根据楞次定律要阻碍磁通量的减小，导体棒有向右运动的趋势，摩
0
擦力水平向左.在t～2t时间内磁通量增大，同理可判断导体棒有向左运动的趋势，摩擦力水平向右，选
0 0
项A错；0～t时间内竖直向上的磁通量减小，根据楞次定律感应电流的磁场方向竖直向上，感应电流的方
0
向由N到M，选项B对；导体棒MN始终静止，与导轨围成的回路面积不变，根据电磁感应定律可得感应电
动势E＝＝S，即感应电动势与B－t图象斜率成正比，0～t时间内感应电流大小I＝＝S＝S，t～2t时间
0 1 0 0
内感应电流大小I＝＝S＝S，选项C错；在0～2t时间内，通过电阻R的电荷量Q＝I·Δt＝·Δt＝
2 0
S·Δt＝＝，选项D错.
10.【解析】(1)根据法拉第电磁感应定律得E＝Bdv.
(2)根据闭合电路欧姆定律得I＝＝
(3)导体棒的受力情况如图所示，根据牛顿第二定律有F－F －mgsin θ＝0，又因为F ＝BId＝，所以F
安 安
＝mgsin θ＋.1.【答案】C
【解析】导体棒ab加速向左运动时，导体棒ab中产生的感应电动势和感应电流增加，由右手定则判断出
来ab中电流方向由b→a，根据安培定则可知M产生的磁场方向垂直纸面向外，穿过N的磁通量增大，线圈
面积越大抵消的磁感线越多，所以线圈N要通过增大面积以阻碍磁通量的增大，故A错误；导体棒ab加速
向右运动时，导体棒ab中产生的感应电动势和感应电流增加，由右手定则判断出来ab电流方向由a→b，
根据安培定则判断可知M产生的磁场方向垂直纸面向里，穿过N的磁通量增大，同理可知B错误；导体棒
ab减速向左运动时，导体棒ab中产生的感应电动势和感应电流减小，由右手定则判断出来ab中电流方向
由b→a，根据安培定则判断可知M产生的磁场方向垂直纸面向外，穿过N的磁通量减小，线圈面积越大抵
消的磁感线越多，所以线圈N要通过减小面积以阻碍磁通量的减小，故C正确；导体棒ab匀速向左运动时，
导体棒ab产生的感应电动势和感应电流恒定不变，线圈M产生的磁场恒定不变，穿过线圈N中的磁通量不
变，没有感应电流产生，则线圈N不受磁场力，没有收缩的趋势，故D错误.
2.【答案】C
【解析】由题图乙可知，0～t时间内，导线框中磁通量的变化率相同，故0～t时间内电流的方向相同，
2 2
由楞次定律可知，电路中电流方向为顺时针，即电流为adcba方向，故A错误，C正确；从0～t时间内，
1
导线框中磁通量的变化率相同，感应电动势恒定不变，电路中电流大小恒定不变，故 B错误；从0～t时
2
间内，磁场的变化率不变，则电路中电流大小恒定不变，由F＝BIL可知，F与B成正比，即先减小后增大，
故D错误.
3.【答案】C
【解析】金属框abc平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项 B、D错误.
转动过程中bc边和ac边均切割磁感线，产生感应电动势，由右手定则判断U<U，U<U，选项A错误.由
a c b c
转动切割产生感应电动势的公式得U＝－Bl2ω，选项C正确.
