绝密★启用前
2024 年中考押题预测卷 01【福建卷】
物 理·全解全析
（本卷共31小题，考试时间：90分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮
擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

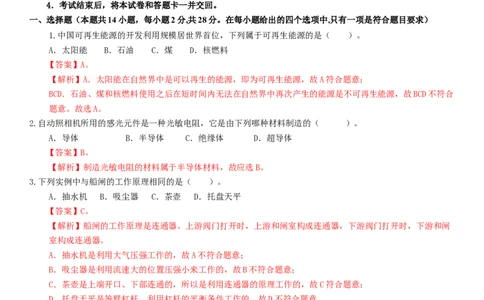

一、选择题（本题共14小题，每小题2分,共28分。在每小题给出的四个选项中,只有一项是符合题目要求）
1.中国可再生能源的开发利用规模居世界首位，下列属于可再生能源的是（ ）。
A．太阳能 B．石油 C．煤 D．核燃料
【答案】A。
【解析】A．太阳能在自然界中是可以再生的能源，即为可再生能源，故A符合题意；
BCD．石油、煤和核燃料使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源，故BCD不符合
题意。故选A。
2.自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（ ）。
A．导体 B．半导体 C．绝缘体 D．超导体
【答案】B。
【解析】制造光敏电阻的材料属于半导体材料，故应选B。
3.下列实例中与船闸的工作原理相同的是（ ）。
A．抽水机 B．吸尘器 C．茶壶 D．托盘天平
【答案】C。
【解析】船闸的工作原理是连通器。上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸
室构成连通器。
A．抽水机是利用大气压强工作的，故A不符合题意；
B．吸尘器是利用流速大的位置压强小来工作的，故B不符合题意；
C．茶壶是上端开口、下部连通的，所以是利用连通器的原理工作的，故C符合题意；
D．托盘天平是等臂杠杆，利用杠杆的平衡条件工作的，故D不符合题意。
故选C。
4.部分智能手机有智慧语音功能，手机主人说出已录人的“唤醒词”就可以唤醒手机，这是利用声音特性中的（
）。
A．音调 B．响度 C．频率 D．音色
【答案】D。
【解析】不同的人说话时的声音由于声带结构、形状等因素的不同，音色不同，依靠录制好的手机主人的
“唤醒词”就可以唤醒手机，故ABC不符合题意，D符合题意。
故选D。
5.下列措施中，能使蒸发减慢的是（ ）。
A．给湿头发吹热风 B．把地面上的水向周围摊开C．把湿衣服晾在通风向阳处 D．把盛有酒精的瓶口盖严
【答案】D。
【解析】A．给湿头发吹热风，提高了温度，加快了表面上方空气的流动速度，可加快蒸发，故A不符合题
意；
B．把地面上的水向周围摊开，增大了液体的表面积，可加快蒸发，故B不符合题意；
C．把湿衣服晾在通风向阳处，提高了温度，加快了表面上方空气的流动速度，可加快蒸发，故C不符合题
意；
D．把盛有酒精的瓶口盖严，减小了表面积、避免了空气流动的影响，可减慢蒸发，故D符合题意。
故选D。
6.关于惯性，下列说法正确的是（ ）。
A．乘车时系安全带是为了减小惯性
B．汽车质量越大，惯性越大
C．汽车行驶的速度越快，惯性越大
D．汽车静止时没有惯性
【答案】B。
【解析】AB．惯性大小只与物体的质量有关，质量越大，惯性越大；质量不变，惯性不变，所以乘车时系好
安全带是为了防止紧急刹车时由于惯性对人造成的伤害，不能减小惯性，故A错误，B正确；
CD．运动的物体具有惯性，静止的物体也具有惯性，一切物体都具有惯性，惯性的大小只于物体的质量有
关，与物体运动状态无关，故CD错误。
故选B。

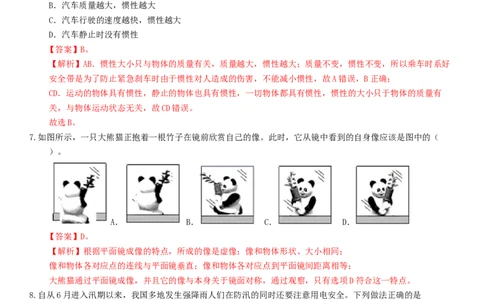

7.如图所示，一只大熊猫正抱着一根竹子在镜前欣赏自己的像。此时，它从镜中看到的自身像应该是图中的（
）。
A． B． C． D．
【答案】D。
【解析】根据平面镜成像的特点，所成的像是虚像；像和物体形状、大小相同；
像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等；
大熊猫通过平面镜成像，并且它的像与本身关于镜面对称，通过观察，只有选项D符合这一特点。
8.自从6月进入汛期以来，我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正确的是
（ ）。
A．雷雨天在大树下避雨
B．雷雨天在室外不能使用手机拨打和接听电话
C．用湿布擦拭使用中的台灯
D．发现有人触电时，立即用手直接将人拉开
【答案】B。
【解析】A．雷雨天在大树下避雨，大树易遭雷击，故A错误；
B．雷雨天在室外不能使用手机拨打和接听电话，是正确的，因为手机易吸引雷电，故B正确；
C．用湿布擦拭使用中的台灯易触电，故C错误；
D．发现有人触电时，立即切断电源，用手直接将人拉开，导致救援的人也会触电，故D错误。
故选B。9.如图所示是北斗导航系统某一卫星的轨道示意图。已知该卫星沿椭圆轨道绕地球运行的过程中机械能守恒。该
卫星从远地点向近地点运行过程中，重力势能、动能、速度的变化是（ ）。
A．重力势能增加、动能减小、速度减小 B．重力势能增加、动能减小、速度不变
C．重力势能减小、动能增加、速度增加 D．重力势能不变、动能不变、速度不变
【答案】C。
【解析】卫星从远地点向近地点运行过程中，卫星的质量不变，速度不断增大，动能不断增大，卫星和地球
的相对高度减小，势能不断减小。故选C。

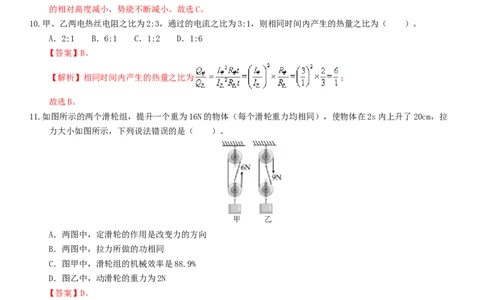

10.甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为（ ）。
A．2:1 B．6:1 C．1:2 D．1:6
【答案】B。
【解析】相同时间内产生的热量之比为 ；
故选B。
11.如图所示的两个滑轮组，提升一个重为16N的物体（每个滑轮重力均相同），使物体在2s内上升了20cm，拉
力大小如图所示，下列说法错误的是（ ）。
A．两图中，定滑轮的作用是改变力的方向
B．两图中，拉力所做的功相同
C．图甲中，滑轮组的机械效率是88.9%
D．图乙中，动滑轮的重力为2N
【答案】D。
【解析】A．定滑轮的实质是一个等臂杠杆，在机械装置中起到改变力的方向的作用，故A正确，不符合题
意；
B．由图甲可知，甲滑轮组中承担物重的绳子段数为3，绳子自由端的拉力为6N，绳子自由端移动的距离
由 可知，甲滑轮组拉力做功
由图乙可知，乙滑轮组中承担物重的绳子段数为2，绳子自由端的拉力为9N，绳子自由端移动的距离
由 可知，乙滑轮组拉力做功 ，两滑轮组拉力所做的功相同，故B正确，不
符合题意；C．图甲中拉力做的有用功
由 可知，甲滑轮组的机械效率 ，故C正确，不符合题意；
D．图乙中，若不计绳重和摩擦，由
可得，动滑轮的重力
若考虑绳重和摩擦，动滑轮的重力小于2N，故D错误，符合题意。故选D。

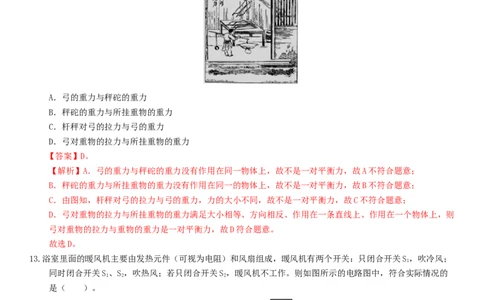

12.明朝宋应星所著《天工开物》是中国古代一部综合性的科学技术著作。如图所示的“试弓定力”就出自其中，
下列力是一对平衡力的是（ ）。
A．弓的重力与秤砣的重力
B．秤砣的重力与所挂重物的重力
C．杆秤对弓的拉力与弓的重力
D．弓对重物的拉力与所挂重物的重力
【答案】D。
【解析】A．弓的重力与秤砣的重力没有作用在同一物体上，故不是一对平衡力，故A不符合题意；
B．秤砣的重力与所挂重物的重力没有作用在同一的物体上，故不是一对平衡力，故B不符合题意；
C．由图知，杆秤对弓的拉力与弓的重力，力的大小不同，故不是一对平衡力，故C不符合题意；
D．弓对重物的拉力与所挂重物的重力满足大小相等、方向相反、作用在一条直线上、作用在一个物体上，则
弓对重物的拉力与重物的重力是一对平衡力，故D符合题意。
故选D。
13.浴室里面的暖风机主要由发热元件（可视为电阻）和风扇组成，暖风机有两个开关：只闭合开关S，吹冷风；
1
同时闭合开关S、S，吹热风；若只闭合开关S，暖风机不工作。则如图所示的电路图中，符合实际情况的
1 2 2
是（ ）。
A． B． C． D．
【答案】A。
【解析】只闭合开关S，吹冷风，说明发热元件和风扇可以独立工作，发热元件和风扇是并联的，且风扇不
1
受开关S 控制；若只闭合开关S，暖风机不工作，同时闭合开关S、S，吹热风，说明S 是支路开关，控制
2 2 1 2 2
发热元件，开关S 在干路上，故A符合题意，BCD不符合题意。
1
故选A。
14.如图所示，在光滑的水平面上叠放着甲、乙两个木块，甲木块用一根细绳固定在左边的竖直墙面上。现用力把乙木块从右端匀速地拉出来，所用的力 ，则甲、乙两个木块所受到的摩擦力是（ ）。
A．甲为零，乙受到向右的 的力
B．甲、乙都受到向右 的力
C．甲、乙都受到向左 的力
D．甲、乙均受力 ，甲受向右的力，乙受向左的力
【答案】D。
【解析】由题干中木块乙向右端匀速运动可以得知，木块乙处于平衡状态，故受平衡力的作用，其中在水平
方向受拉力 和甲对其向左的摩擦力作用，根据二力平衡的条件可以判断，乙木块受到的摩擦力为20N，方向
水平向左。木块甲静止，木块甲处于平衡状态，所以甲受平衡力的作用，在水平方向受细绳对其向左的拉力
与乙对其向右的摩擦力作用，摩擦力的大小为20N；综上所述，故ABC不符合题意，D符合题意。
故选D。
二、填空题（本题共6小题,每空1分,共12分）
15.2019年1月4日17时，“玉兔二号”巡视器与中继星成功建立独立数传链路，完成环境感知、路径规划，按
计划在月面行走到达A点，开展科学探测。以地球为参照物，静止在月球上的“玉兔二号”是_____的（选填
“运动”或“静止”）。“玉兔二号”从地球到月球上，其质量_____（选填“变大”、“不变”或“变
小”）。
【答案】运动；不变。
【解析】[1]以地球为参照物，静止在月球上的“玉兔二号”与地球之间的位置发生了改变，所以它是运动
的。
[2]物体所含物质的多少叫质量，质量是物体本身的一种属性，与物体的形状、状态、位置和温度都没有关
系，“玉兔二号”从地球到月球上，位置发生了改变，但其质量不变。
16.2022年2月27日11时许，伴随着一阵山呼海啸般的巨响，长征八号遥二运载火箭搭载着22颗卫星，在我国文
昌航天发射场一飞冲天，创造了我国“一箭多星”即单次发射卫星数量最多的纪录，由此开启了我国新的共
享火箭“拼车模式”。火箭发动机做功把燃料燃烧的内能转化为___________能，若该燃料的热值为
1.4×108J/kg，则完全燃烧500g该燃料放出的热量是___________J。
【答案】机械；7×107J。
【解析】[1]火箭发动机做功给火箭提供动力，使火箭加速上升，机械能增加，增加的机械能是由燃料的内能
转化而来，故火箭发动机做功把燃料燃烧的内能转化为机械能。
[2]完全燃烧500g该燃料放出的热量是 。
17.如图所示是一个水位自动报警器的原理图。水位到达金属块B之后，_____（选填“红”或“绿”）灯亮；当
绿灯亮时电磁铁_____（选填“有”或“无”）磁性。
【答案】红；无。【解析】图中所示的水位自动报警器工作原理：当水位到达B时，由于一般水具有导电性，那么电磁铁所在
电路被接通，电磁铁具有磁性，向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮；当绿灯
亮时，衔铁与绿灯的触点接触，说明电磁铁无磁性。
18.如图甲所示，小静用弹簧测力计挂一个实心圆柱体小物块，从空气中某一高度缓慢竖直下降浸入盛有水的圆柱
形容器中，浸没后又下降一段距离（水未溢出）。在该过程中测力计的示数F随物块竖直下降的高度h的关
系如图乙所示，则圆柱体的密度是____________kg/m3。若物块与容器的底面积之比为1：3，则水对容器底部
的压强最大变化____________Pa。
【答案】1.5×103；200。
【解析】[1]处于空气中，弹簧测力计示数为6N，即重力6N，质量为
完全浸没时测力计示数2N，所以此时浮力为
物体体积
圆柱体的密度是
[2]由图可知，刚接触液面到完全浸没，物体运动了4cm，所以物体高度h=4cm，当物体完全浸没时，设液面
1
高度增加为 ，容器底面积S，物体底面积S，有等式 ；
1
代入数据解得
水对容器底部的压强最大变化 。
19.如图甲所示，底面积S为25cm2的圆柱形平底容器内装有适量的未知液体，将容器放入水中处于直立漂浮状
态。容器下表面所处深度为h=10cm，该容器受到的浮力是________N；如图乙所示，从容器中取出100cm3的
1
液体后，当容器下表面所处深度h=6.8cm时，该容器仍处于直立漂浮状态，则未知液体的密度是
2
_______kg/m3（g取10Nkg）
【答案】2.5；0.8×103。
【解析】(1)由液体压强公式可得，水对容器底部向上的压强为水对容器底部向上的压力为
根据浮力产生的原因我们可以知道：浮力是液体对浸入其中物体的上下两表面的压力差，此时容器未全部浸
入水中，未受到液体对它的向下的压力，所以，容器受到的浮力等于水对它的向上的压力，为2.5N。
(2)容器浸入水中的深度减小了，减小的数值为
容器排开水的体积减小了，减小的数值为
容器受到的浮力减小了，减小的浮力为
容器漂浮在水面上，受到的浮力等于自身的总重。当其总重减小后，依然漂浮。它减小的重力等于减小的浮
力，则取出的液体重为
被取出的液体的密度为 。
20.如图甲所示的电路，电源电压为 ，小灯泡 的额定电压为 ，图乙是小灯泡 的电流 随其电压 的变
化的图像。当 闭合，将滑片 移到滑动变阻器 的中点时，小灯泡 恰好正常发光，则滑动变阻器 的最大
阻值为___________ 。移动滑片 ，当小灯泡 的功率为 时，滑动变阻器 接入的阻值为___________
。
【答案】20；16.25。
【解析】[1]如图乙所示，当小灯泡正常发光时，小灯泡两端的电压为4V，电路中的电流为0.5A，则滑动变
阻器两端的电压为
此时滑动变阻器接入电路的阻值为
则滑动变阻器R的最大阻值为
[2]如图乙所示，当灯泡两端的电压2.5V时，电路中的电流为0.4A，此时灯泡的电功率为
此时滑动变阻器两端的电压为
此时滑动变阻器接入电路的阻值为 。
三、作图题（本大题共2小题，共4分）
21.图是悬挂着的“冰墩墩”挂件，请在图中画出“冰墩墩”所受重力的示意图。（O为挂件重心）
【解析】重力的方向是竖直向下，故图中“冰墩墩”所受重力的示意图如图所示：22.根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
【解析】先根据同名磁极排斥，异名磁极吸引判断小磁针的北极；再根据磁感线的方向在螺线管的外部从N
极到S极，画出磁感线的方向；最后用右手定则判断螺线管上的电流绕向（在面对我们的这面向下），判断
出电源的正负极。如图所示。
四、简答题（本题共1小题,共4分）
23.乘坐汽车时，小凯的手刚接触车门时就被“电”了一下。在汽车行驶途中遇到突发情况时，司机紧急刹车，汽
车向前滑行一段距离，并在路面上留下轮胎滑过的痕迹，轮胎温度急剧升高，如图所示。请你回答下列问
题：
（1）手在刚接触车门时就被“电”了一下，这是为什么？
（2）汽车滑行时，轮胎温度为什么升高？
【解析】（1）汽车在行驶过程中与空气摩擦，产生摩擦起电现象，从而带了电，手接触车门时，有电流通过
人体，所以手刚触车门就被“电”了一下。
（2）汽车急刹车时，车轮与地面之间存在摩擦，克服摩擦做功，机械能转化为轮胎的内能，轮胎的温度升
高，是通过做功改变内能。
五、实验题（本题共5小题，共30分）
24．（5分）如图是小明在研究水沸腾时的实验装置图。（1）观察实验装置如图1，操作的错误是： 。
（2）小明观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图2（a）、（b）所示，则图
（选填“（a）”或“（b）”）是水沸腾时的情况。
（3）小明和小杰虽然选用的实验装置相同，但加热到水开始沸腾的时间不同，他们绘制的水的温度随时间变
化图象如图3所示，a、b两种图象不同的原因是水的 不同。
（4）取走酒精灯，将装有海波的大试管放入上面实验的热水中（如图4）。根据温度计A和B的示数，绘制
了海波和热水的温度随时间变化的图象（如图5）。由图象可知，在第8min时，大试管内的海波处于
态（选填“固”或“固液共存”），海波是 （选填“晶体”或“非晶体”）。
【答案】温度计应置于液体中间；（b）；质量；固液共存；晶体。
【解析】（1）[1]温度计测量温度时不能接触容器底部，因底部与石棉网接触，温度较高，导致测量不准
确。
（2）[2]水沸腾前，烧杯内上部水温低下部水温高，底部产生的气泡上升过程中液化变小；水沸腾时烧杯内
水温相同，底部产生的气泡上升过程中受到的水的压力减小，气泡逐渐变大。
（3）[3]由图3可观察到，b容器内的水达到沸点用的时间较长，而两容器中水的初温相同，可知b容器内水
质量较大。
（4）[4]由图可知海拔在5min至10min时温度保持不变，可知海波在5min时开始熔化，10min时熔化过程结
束，则第8min时海波处于固液共存状态。
[5]晶体熔化过程中温度保持不变，非晶体熔化过程中温度持续升高，海拔熔化过程中温度不变，故海波是晶
体。
25．（5分）小明用图甲所示的装置“探究凸透镜成像的规律”实验。
（1）小明利用太阳光测量凸透镜焦距，将______，移动光屏，直至光屏上形成一个最小最亮的光斑，如图乙
所示，该凸透镜的焦距为______cm。
（2）组装调整实验器材时，要使烛焰和光屏的中心位于凸透镜的______上。
（3）实验一段时间后，蜡烛变短，像会出现在光屏的上方。为使像回到光屏中央，合理的操作是______。
（4）实验时，保持透镜位置不动，将蜡烛移动到焦点附近，如下图所示，发现在光具座上无论如何移动光屏
都无法在光屏上成像，原因是______。【答案】凸透镜正对太阳光；10.0；主光轴；蜡烛向上移动；像在光具座以外。
【解析】（1）[1]平行于凸透镜主光轴的光线，经凸透镜折射后会聚于焦点上，太阳光线是平行光线，凸透
镜正对太阳光，太阳光线与主光轴平行，移动光屏，直至光屏上形成一个最小最亮的光斑就是焦点。
[2]焦点到凸透镜光心的距离叫焦距，由图乙可以得出焦距f=40.0cm-30.0cm=10.0cm
（2）[3] 组装调整实验器材时，要使烛焰中心、凸透镜中心和光屏的中心在同一高度，同在凸透镜的主光轴
上，这样可以使烛焰的成在光屏的中央，便于观察。
（3）[4]凸透镜成实像时，像是倒立的，所以烛焰向下移动时，像向上移动。要使像回到光屏中央，即向下
移动，可以把蜡烛向上移动，或者把光屏向上移动，或者把凸透镜和光屏同时向下移动。
（4）[5] 将蜡烛移动到焦点附近，此时的物距较小，而相距就会较大，像移动到了光具座的外面，所以无论
如何移动光屏都无法在光屏上成像。
26．（5分）某次探究实验中，小明依次将毛巾、棉布分别铺在水平木板上，让小车分别从斜面上滑下，再观察和
比较小车在水平面上滑行的距离，实验情景如图所示。
（1）实验中每次让小车从斜面同一高度由静止滑下，目的是使小车在水平面上开始滑行时的______相等。
（2）分析小车运动情况可知：小车受到的阻力越小，速度减小得越______（选填“容易”或“不容易”）；
（3）3月23日下午空间站“天宫课堂”，宇航员完成了太空抛物实验。实验中，只见王亚平把冰墎墎正对着
叶光富手的方向顺手一推，只见冰墎墎稳稳地沿着她原来抛出去的方向，一路飘到了同伴叶光富的手里，如
右图，冰墩墩在太空中处于失重状态，在空中不受力的作用，它在空中飞行做______运动；这个小实验直接
验证了______定律，也说明物体的运动______（选填“需要”或“不需要”）力来维持。
【答案】速度；不容易；匀速直线；牛顿第一；不需要。
【解析】（1）[1]实验中应使小车达到水平面上的速度相同，需使小车从斜面的同一高度处由静止自由滑
下。
（2）[2]分析小车运动情况可知：毛巾、棉布、木板，表面越光滑，小车通过的距离增大，可知小车受到的
阻力越小，速度减小得越慢，越不容易。
（3）[3][4][5]在太空中，物体处于失重状态，即不受重力，所以冰墩墩被抛出后，将以原来速度做匀速直
线运动，该实验证明了牛顿第一定律：该实验说明物体在不受力的作用时，总保持静止或匀速直线运动状
态。也说明了物体的运动不需要力来维持。
27．（7分）小明同学是一名天文爱好者，他淘到一小块陨石但真伪难以辨别。阅读资料后知陨石密度一般大于
3g/cm3，于是他对这块陨石的密度进行了测量，来初步鉴别真伪。测量过程如图所示。（1）他把天平放在水平桌面上，游码拨到零刻度线，调节 _____使天平平衡，然后将陨石放在左盘中，在右
盘中增减砝码，当加入最小砝码时，发现指针位置如图甲所示，他接下来的第一步操作应该是 _____（选填
字母“A”、“B”或“C”）；
A．调节平衡螺母
B．拨动游码
C．取下最小砝码
（2）天平平衡后，开始测量陨石的质量，砝码质量和游码对应刻度如图乙所示，则陨石的质量m=_____g；
0
（3）将小陨石（不吸水）缓放入盛有40mL水的量筒中，水面升高至如图丙所示，则小陨石的体积为
_____cm3，小陨石的密度ρ =_____kg/m3；
陨石
（4）如图丁所示，只用天平没使用量筒，也能测量陨石的密度，具体实验步骤如下：
①用天平测出小陨石的质量m；
0
②向烧杯中加入适量的水，用天平测出烧杯和水的总质量m；
1
③如图丁A所示，烧杯放在水平桌面上，用细线系住小陨石轻轻放入烧杯中，使小陨石浸没在水中，在烧杯
壁上记下水面位置的标记；
④如图丁B和C所示，将小陨石从水中取出后，再向烧杯中缓慢加水至标记处；
⑤再用天平测出如图丁C所示烧杯和水的总质量m；
2
根据以上实验步骤中所测得的物理量及其符号，测得该小陨石的密度的字母表达式为ρ =_____（用字母
陨石
m、m、m、ρ 表示）。用这样的实验方法测量小陨石的密度 _____（选填“偏大”、“偏小”或“准
0 1 2 水
确”）。
【答案】A；C；62；20；3.1×103； ；准确。
【解析】（1）[1]天平使用前要调节平衡，他把天平放在水平桌面上，游码拨到零刻度线，调节平衡螺母使
天平平衡。故A符合题意，BC不符合题意。故选A。
[2]将陨石放在左盘中，在右盘中增减砝码，当加入最小砝码时，发现指针位置如图甲所示，即指针右偏，说
明砝码的质量偏大，所以他接下来的第一步操作应该是取下最小砝码，故AB不符合题意，C符合题意。
故选C。
（2）[3]由图乙可知，标尺的分度值为0.2g，游码所对应的刻度值为2g，砝码的质量为60g，则小陨石的质
量为m=60g+2g=62g
（3）[4]依据图丙可知，量筒的分度值为2mL，小陨石和水的体积为60mL，则小陨石的体积为
V=60mL-40mL=20mL=20cm3
[5]小陨石的密度
（4）[6]由②和⑤可得出加水的质量m =m﹣m
水 2 1加水的体积等于陨石的体积，由ρ 可得陨石的体积为 ①
则陨石的密度 ；
[7]小陨石的质量测量是准确的，因为陨石取走时，带走部分水，但加水时又把带走的水补上了，故根据①式
测量出的陨石的体积也是准确的，根据密度公式求得陨石的密度准确。

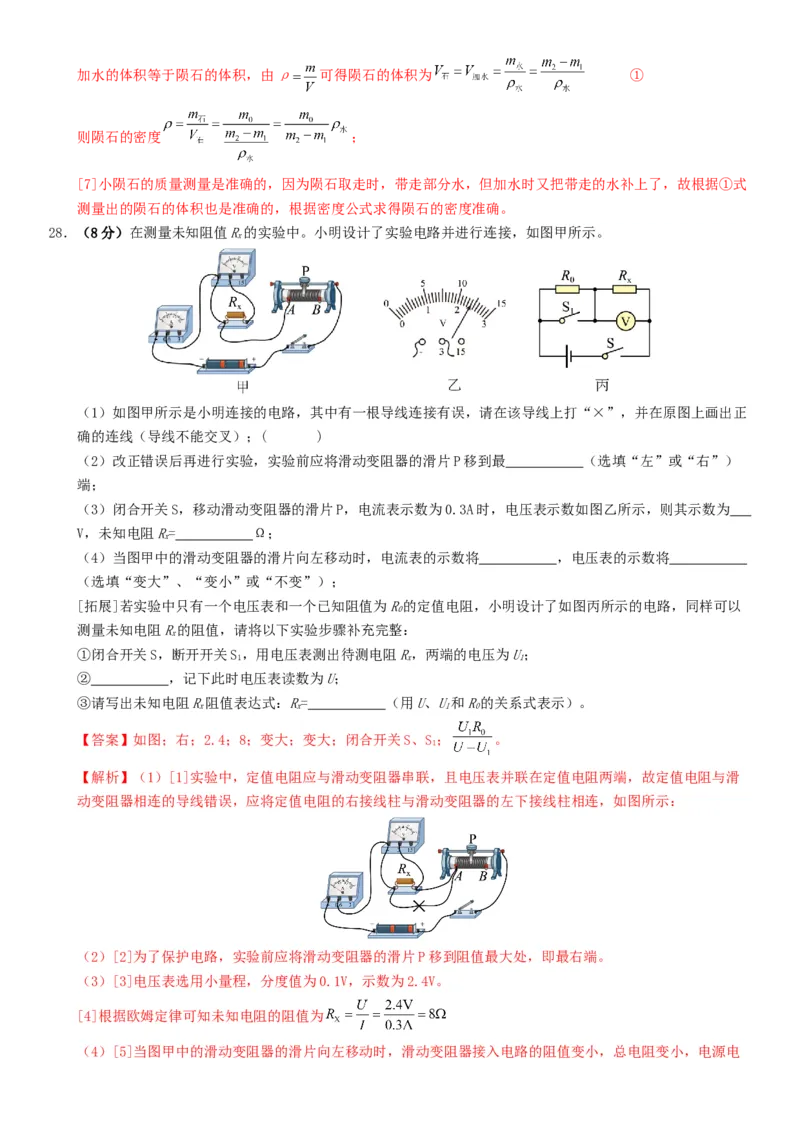

28．（8分）在测量未知阻值R的实验中。小明设计了实验电路并进行连接，如图甲所示。
x
（1）如图甲所示是小明连接的电路，其中有一根导线连接有误，请在该导线上打“×”，并在原图上画出正
确的连线（导线不能交叉）；( )
（2）改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最 （选填“左”或“右”）
端；
（3）闭合开关S，移动滑动变阻器的滑片P，电流表示数为0.3A时，电压表示数如图乙所示，则其示数为
V，未知电阻R= Ω；
x
（4）当图甲中的滑动变阻器的滑片向左移动时，电流表的示数将 ，电压表的示数将
（选填“变大”、“变小”或“不变”）；
[拓展]若实验中只有一个电压表和一个已知阻值为R的定值电阻，小明设计了如图丙所示的电路，同样可以
0
测量未知电阻R的阻值，请将以下实验步骤补充完整：
x
①闭合开关S，断开开关S，用电压表测出待测电阻R，两端的电压为U；
1 x 1
② ，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：R= （用U、U和R的关系式表示）。
x x 1 0
【答案】如图；右；2.4；8；变大；变大；闭合开关S、S； 。
1
【解析】（1）[1]实验中，定值电阻应与滑动变阻器串联，且电压表并联在定值电阻两端，故定值电阻与滑
动变阻器相连的导线错误，应将定值电阻的右接线柱与滑动变阻器的左下接线柱相连，如图所示：
（2）[2]为了保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，即最右端。
（3）[3]电压表选用小量程，分度值为0.1V，示数为2.4V。
[4]根据欧姆定律可知未知电阻的阻值为
（4）[5]当图甲中的滑动变阻器的滑片向左移动时，滑动变阻器接入电路的阻值变小，总电阻变小，电源电压不变，根据欧姆定律可知电路中的电流变大，则电流表的示数将变大。
[6]定值电阻的阻值不变，根据欧姆定律可知定值电阻两端的电压变大，则电压表的示数将变大。
[7][8]闭合开关S，断开开关S，两电阻串联，电压表测量R两端的电压，用电压表测出待测电阻R两端的
1 x x
电压为U；闭合开关S、S，R被短路，电路为R的简单电路，记下此时电压表读数为U，则电源电压为U；
1 1 0 x
闭合开关S，断开开关S 时，根据串联电路的电压特点可知R两端的电压为U=U-U
1 0 0 1
欧姆定律可知电路中的电流为
未知电阻R阻值表达式为 。
x
六、计算题（本题共3小题,共22分）
29.（6分）图示的是某款家用电热器的简化电路，R、R为阻值一定的电热丝。该电热器接入电压恒为220V的电
1 2
路中。电热器高温档的功率为990W，低温档的功率为110W求∶
（1）低温档时通过电路的电流；
（2）电热丝R的阻值。
2
【答案】（1）0.5A；（2）55Ω。
【解析】（1）低温档时，开关S 闭合S 断开，R接入电路，低温档功率为110W，通过电路的电流
1 2 1
（2）高温档时，开关SS 闭合，R、R并联，R功率为
1 2 1 2 2
电热丝R的阻值 。
2
答：（1）低温档时通过电路的电流0.5A；（2）电热丝R的阻值55Ω。
2
30．（8分）一辆汽车的总质量为2t，在平直公路上以恒定功率80kW从静止开始运动，经过15s运动200m恰好达
到最大速度，接着匀速运动25s后关闭发动机，滑行100m停下，其 图像如图所示，其中汽车在运动过程
中受到的阻力恰为车总重的0.2倍。
求：（g取10N/kg）
（1）汽车所受的总重力G；
（2）汽车匀速行驶时的牵引力大小F；
（3）全程中汽车的平均速度v；
（4）整个过程中发动机所做的功W。【答案】（1） ；（2） ；（3）16m/s；（4） 。
【解析】（1）汽车所受的总重力为
（2）由题意，汽车在运动过程中受到的阻力为
汽车匀速行驶时，牵引力和阻力是一对平衡力，其大小相等，则汽车匀速行驶时的牵引力为
（3）由图像可知，汽车匀速行驶时的速度为20m/s，所用的时间为
匀速运动的路程为
整个过程所用的时间
则全程中汽车的平均速度为
（4）由题意和图像可知，整个过程中发动机的工作时间为
由 可得，整个过程中发动机做的功为 。
答：（1）汽车所受的总重力为 ；（2）汽车匀速行驶时的牵引力大小为 ；（3）全程中汽车
的平均速度为 ；（4）整个过程中发动机所做的功为 。
31．（8分）如图所示电路，电源电压为18V不变，定值电阻R阻值为10Ω，滑动变阻器R上标有“50Ω，1A”
1 2
字样，电压表接“0~15V”量程，电流表接“0~3A”量程。
（1）当电流表示数为0.6A时，求定值电阻R的电压和滑动变阻器R的阻值；
1 2
（2）在保证电路安全前提下，求定值电阻R的电功率范围；
1
（3）若用电阻R来替换R，不改变电压表的量程，确保电路安全前提下，要求：在移动滑动变阻器滑片的过
3 1
程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R的阻值。
3
【答案】（1）6V， 20Ω；（2）0.9W~10W；（3）9Ω或者25Ω。
【解析】（1）闭合开关，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的
电压。当电流表示数为0.6A时，根据欧姆定律可知定值电阻R的电压U＝IR＝0.6A×10Ω＝6V
1 1 1
根据串联电路的电压特点可知滑动变阻器两端的电压U＝U﹣U＝18V﹣6V＝12V
2 1
根据欧姆定律可知滑动变阻器R的阻值
2
（2）因为R上标有“50Ω 1A”，所以允许通过的最大电流是1A，则P ＝I 2R＝（1A）2×10Ω＝10W
2 1大 大 1根据欧姆定律可知电路的最小电流
此时R两端的电压U＝I R＝0.3A×50Ω＝15V
2 2 小 2
恰好等于电压表的最大量程，电路安全P ＝I 2R＝（0.3A）2×10Ω＝0.9W
1小 小 1
定值电阻R的电功率范围为0.9W～10W。
1
（3）由题意可知，电路中的最大电流可能是1A或者是 （即R＝0）
2
电路中的最小电流可能是 （即R＝50Ω）或 （即电压表满偏为15V时）
2
因为最大电流恰好是最小电流的3倍，则有以下几种情况：
①电路中最大电流为1A，最小电流为 时，电路的总电阻为
解得R＝54Ω﹣50Ω＝4Ω
3
根据 可得，电压表最大示数U ＝I R A×50Ω≈16.7V＞15V
2大 小 2大
所以这种情况不可能；
②电路中最大电流为1A，最小电流为 时，则
③电路中的最大电流为 ，所以最小电流为 时，则 3 ，解得R＝25Ω
3
电路中的最大电流为I 1A
大
电压表的最大示数为
所以这种情况可能；
④电路的最大电流为 ，所以最小电流为 时；由于 3
所以这种情况不可能。
综上可得：R的阻值是9Ω或者25Ω。
3
答：（1）定值电阻R的电压12 V；滑动变阻器R的阻值20Ω；（2）定值电阻R的电功率范围为
1 2 1
0.9W~10W；（3）R的阻值是9Ω或者25Ω。
3
