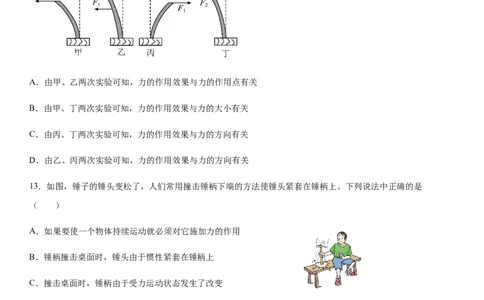

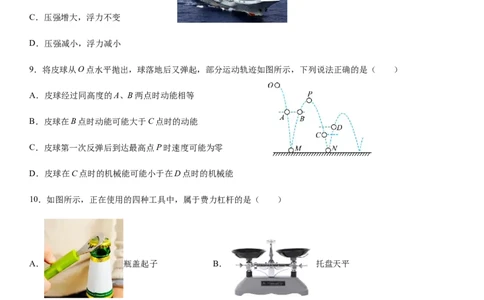

p ′ D．∆F>∆F ， p ′>p ′ A B 甲 乙 A B 甲 乙 7．用压力计（可以测量压力大小的仪器）把一实心木块M（体积不变，密度小于水）压入水中完全浸没，如图所 示M处于静止状态。下列选项中能正确反映压力计示数F和水温t关系的是（ ） A． B．C． D． 8．中国自己的航母辽宁号出海训练，如图所示。一艘航母的舰载机飞离航母后，航母底部受到的水的压强和航母 受到的浮力将（ ） A．压强减小，浮力不变 B．压强增大，浮力增大 C．压强增大，浮力不变 D．压强减小，浮力减小 9．将皮球从O点水平抛出，球落地后又弹起，部分运动轨迹如图所示，下列说法正确的是（ ） A．皮球经过同高度的A、B两点时动能相等 B．皮球在B点时动能可能大于C点时的动能 C．皮球第一次反弹后到达最高点P时速度可能为零 D．皮球在C点时的机械能可能小于在D点时的机械能 10．如图所示，正在使用的四种工具中，属于费力杠杆的是（ ） A． 瓶盖起子 B． 托盘天平 C． 羊角锤 D． 筷子 二、多选题(共30分) 11．如图所示，是两车追尾撞击发生形变的情景，下列说法中正确的是（ ）A．黑车先撞击白车，白车后撞击黑车 B．白车撞击黑车的力等于黑车撞击白车的力 C．因两车的受力作用点等因素不同，两车形变程度不同 D．黑车撞击白车力的方向和白车撞击黑车力的方向不同 12．为了探究力的作用效果与什么因素有关？小明同学利用固定在桌面上的同一把钢尺，做了如图所示的实验， 其中水平方向的力F>F，关于该实验，下列说法中正确的是（ ） 1 2 A．由甲、乙两次实验可知，力的作用效果与力的作用点有关 B．由甲、丁两次实验可知，力的作用效果与力的大小有关 C．由丙、丁两次实验可知，力的作用效果与力的方向有关 D．由乙、丙两次实验可知，力的作用效果与力的方向有关 13．如图，锤子的锤头变松了，人们常用撞击锤柄下端的方法使锤头紧套在锤柄上。下列说法中正确的是 （ ） A．如果要使一个物体持续运动就必须对它施加力的作用 B．锤柄撞击桌面时，锤头由于惯性紧套在锤柄上 C．撞击桌面时，锤柄由于受力运动状态发生了改变 D．地面对凳子的支持力和凳子的重力是一对平衡力 14．如图所示，叠放在一起的物体A和B，在大小为F的恒力作用下沿水平面做匀速直线运动，则下列结论中正 确的是（ ）A．甲、乙两图中A物体所受的摩擦力大小均为F B．甲、乙两图中B物体受到地面对它的摩擦力均为F C．甲图中物体A受到的摩擦力为0，物体B受到地面对它的摩擦力为F D．甲图中物体A受到的摩擦力为F，乙图中物体B受到A对它的摩擦力为0 15．如图所示，将调好的电子秤放置在水平桌面上，把一个边长为10cm、质量为1．6kg的正方体合金块放置在电 子秤托盘中央，合金块系有轻质细线，用数字测力计沿竖直方向向上拉合金块，g取10N/kg。下列判断正确的是 （ ） A．合金块对电子秤的压力和电子秤对合金块的支持力是相互作用力 B．当数字测力计拉力为4N时，合金块在两个力的作用下平衡 C．当数字测力计拉力为4N时，合金块受到的支持力为12N D．当数字测力计拉力为14.5N时，合金块对电子秤产生的压强为1.5×102 Pa 16．下列四幅图中，属于增大压强的是（ ） A． 推土机 B． 篆刻刀 C． 破锤床 D． 火车轨道 17．小明用如图甲所示进行实验“探究影响浮力大小的因素”，A是实心圆柱体，用弹簧测力计悬挂A缓慢浸入 水中。他根据数据画出的弹簧测力计示数F与物体下表面浸入水中的深度h的关系图像如图乙，下列说法正确的 是（ ） A．物体受到的重力为2N B．圆柱体下表面的面积是25cm2 C．该物体的密度为2.0×103kg/m3D．浸入液体的物体所受的浮力大小与深度成正比 18．水平桌面上完全相同的甲、乙两个容器，分别装有体积相等的两种液体。将体积相等的A、B两个小球，分别 都放到两个容器中，静止时如图所示。B球在两种液体中都沉底，A球在甲容器的液体中露出的体积大于在乙容器 的液体中露出的体积。下列说法中正确的是（ ） A．甲容器中液体的密度小于乙容器中液体的密度 B．甲、乙两容器中的液体对容器底部的压力相等 C．甲容器对桌面的压强大于乙容器对桌面的压强 D．A球在甲容器中受到的浮力小于B球在乙容器中受到的浮力 19．如图所示四幅图中说法正确的是（ ） A． 下滑过程中人的重力势能转化为动能 B． 说明物体间力的作用是相互的 C． 箱子没有被推动时所受的摩擦力大于推力D． 利用惯性使锤头紧套在锤柄上 20．爱动手动脑筋的小明想测水平方向放置的滑轮组的机械效率。用弹簧测力计先直接拉动物块在水平桌面上做 匀速直线运动，弹簧测力计示数为2N；接着按图甲组装滑轮组拉动物块在水平方向上运动，拉力F随时间变化关 系如图乙，物块运动的速度随时间变化的关系如图丙。在2～4秒时间段，下列说法正确的是（ ） A．物块受到的摩擦力为2N B．物块受到的拉力为2.4N C．拉力F的功率为0.08W D．滑轮组的机械效率为83.3% 三、作图题(共4分) 21．如图是足球在空中飞行时的情景，画出它所受重力的示意图。 22．如图所示的是活塞式抽水机。请在图中作出作用在A点的最小动力F 的示意图。 1 四、实验题(共25分) 23．在“探究影响滑动摩擦力大小因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1次和第2次用相同的长木板，第3 次用表面更加粗糙的长木板。 （1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做______，根据二力平衡知识，可知滑动摩擦 力的大小______（选填“大于”、“等于”或“小于”）拉力的大小； （2）比较1、2两次实验，得出结论：______； （3）比较______两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系； （4）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图像如图乙所示，木块的速度随时间变化的图 像如图丙所示，则木块在第7s时的摩擦力为______N； （5）小芳同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下 面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力方向______，大小为______N。这 样改进的好处是______（选填“需要”或“不需要”）匀速拉动木块。 24．如图所示是小明探究“影响液体内部压强大小因素”的实验，甲、乙和丙三个相同的烧杯中分别注入酒精、 盐水和盐水，且深度相同，请回答下列问题：（1）比较甲、乙两图可知，液体内部压强与液体的___________有关； （2）在图丙中保持探头的位置不变，向烧杯中逐渐加入水（未溢出且未搅拌），U型管两液面的高度差将 ___________（选填“变大”、“不变”、“变小”或“无法确定”）； （3）如图丁所示，小明将U型管的左端通过橡皮管与玻璃管侧壁管口相连通，U型管内左右两液面分别用a、b 表示，用电吹风向管口吹风，则U型管内液面较高的是___________（选填“a”或“b”）。 25．某物理兴趣小组探究在不使用天平、量筒的情况下测量合金块和液体密度的方法，并进行了以下实验： 第一步：如图甲，用弹簧测力计测量合金块所受的重力，其示数为4N； 第二步：如图乙，将该合金块浸没在水中，静止时弹簧测力计示数为3N； 第三步：将该合金块从水中取出并擦干，再浸没到如图丙所示的待测液体中，静止时弹簧测力计示数如图丁所示。 根据以上实验，请回答下列问题： （1）该合金块的体积为___________ cm3； （2）图丁中该合金块浸没在液体中时受到的浮力为___________N； （3）图丁中待测液体的密度是___________kg/m3； （4）现有一正方体构件被缓缓吊入江水中（如图A所示），在沉入过程中，其下表面到水面的距离h逐渐增大， 随着h的增大，正方体构件所受浮力F、钢绳拉力F 的变化如图B所示，图B中反映细绳拉力F 随h变化的图线 1 2 2 是________（填序号）；该构件的边长为________m；可计算出该构件的密度为________ kg/m3。26．如图甲是某实验小组探究“杠杆的平衡条件”的实验装置（忽略杠杆的摩擦）。 （1）挂钩码前，杠杆在图甲所示的位置静止，此时杠杆处于_______（选填“平衡”或“非平衡”）状态；要想 使杠杆在水平位置平衡，接下来应将杠杆两端的螺母向_______侧调节； （2）图乙是一个平衡的杠杆，此时若手持一个滑轮推动右侧钩码的悬线（如图丙所示），就会发现杠杆________ （选填“左端下沉”、“仍然平衡”或“右端下沉”）； （3）在探究过程中，需要进行多次实验的目的是________； （4）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丁所示的装置进行 探究，在杠杆O点处挂上2个钩码，用弹簧测力计在A点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力 计示数为________N。以弹簧测力计的拉力为动力F，钩码处绳子拉力为阻力F，多次改变动力作用点的位置进 1 2 行实验发现：当杠杆水平平衡时FL______FL； 1 1 2 2 （5）图丁中，弹簧测力计处在A点位置时，此杠杆属于________杠杆，请举出它在生活生产中的一个应用实例 ________。 五、计算题(共16分) 27．一足够高薄壁柱型容器，底面积为200cm2，已装有6000cm3的水。用体积和质量不计的细线将正方体A、球B 连在一起，放入水中静止后如图所示，水对容器底部的压强相比之前增大700Pa。物体B的重力为6.5N、体积为 400cm3.若把细线剪断后，最终A、B处于静止状态。求： （1）线剪断前物体B受到的浮力； （2）物体A的重力； （3）细线剪断液面稳定后，液体对容器底部的压强。 28．如图是工人师傅用滑轮组提升建筑材料的示意图，在300N的拉力作用下，使质量为63kg的建筑材料以 0.2m/s的速度匀速竖直上升，不计绳重和摩擦，求： （1）请你画出滑轮组的绕线；（2）拉力的功率； （3）滑轮组的机械效率； （4）动滑轮的重力。 六、综合题(共5分) 29．阅读短文，回答文后问题 安全舒适的家用轿车 为了让司乘人员有安全舒适的驾乘体验，某款家用小轿车配有U形座椅、抬头显示器、倒车雷达、麦弗逊式悬架、 真空轮胎等装置。 汽车座椅设计成能增大乘客与座椅接触面积的U型，座椅内部装有电热装置，冬季使用时，人坐上去温暖舒适。 汽车行驶中，抬头显示器可将重要行车数据和导航信息，通过前挡风玻璃投射在正前方，驾驶员无需低头即可了 解相关信息。汽车的导航系统是通过汽车和卫星之间传递信息来确定汽车所处的位置，在这个过程中是通过电磁 波来传递信息的，它的传播速度是3×108m/s。导航系统可按个人喜好选择不同人的语音播报路况。倒车时，倒车 雷达利用超声波探测障碍物位置，使倒车更容易、更安全。 麦弗逊式悬架（图甲）是车身与车轮之间的传力部件，由螺旋弹簧和减振器有机组合，悬架工作时车身先压缩弹 簧一段距离，之后将弹簧和减振器一起压缩，减缓行驶过程中车辆的振动。 用两根轻弹簧可以模拟汽车悬架。如图乙，在一根大弹簧内套有一根小弹簧，它们的下端都固定在水平面上，压 缩该弹簧组合，测得压力F与压缩距离△l之间的关系图线如图丙所示，已知弹簧中的弹力与被压缩的距离均成正 比。车轮选用真空轮胎，即无内胎的充气轮胎，空气直接充进轮胎内腔。车辆高速行驶时，由于轮胎和路面摩擦而产 生的温度，由内部空气经钢圈直接传递出去，快速降低轮胎温度：轮胎的负荷指轮胎承受的压力，与轮胎气压有 关，下表是汽车静止时在轮胎发生标准形变的条件下，每只轮胎的负荷F与轮胎气压p的参数。 气压p/kPa 120 150 180 200 240 340 420 负荷F/N 2920 3880 4840 0 0 （1）U形座椅是为了___________（选填“增大”或“减小”）压强； （2）倒车雷达原理与“声呐测距”的原理___________（选填“相同”或“不同”）； （3）当轮胎发生标准形变、汽车静止且轮胎气压为220kPa时，轮胎与地面接触的总面积为0.1m2，则汽车对地面 的压强为___________Pa； （4）如图乙、丙所示，当两弹簧均处于自由状态时，它们上端点间的距离为x=_________m，小弹簧中的弹力F 2 与被压缩量△l 之间的定量关系式可表示为F=__________。 2 2
