2016 年潍坊市初中学业水平考试
物理试题（含答案全解全析）
第Ⅰ卷(选择题 共48分)
一、单项选择题(本题有10个小题,共20分。每小题给出的四个选项中,只有一个是正确的,选对的每小题
得2分。多选、不选、错选均不得分)
1.生活中常用“引吭高歌”“低声细语”来形容声音,这里的“高”“低”描述的是声音的( )
A.音色 B.音调 C.响度 D.频率

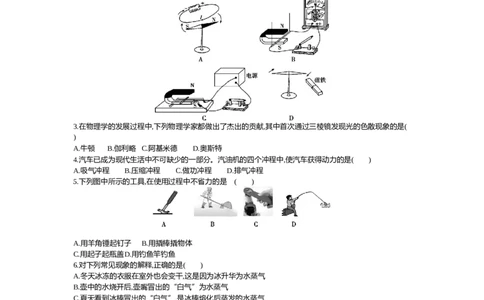

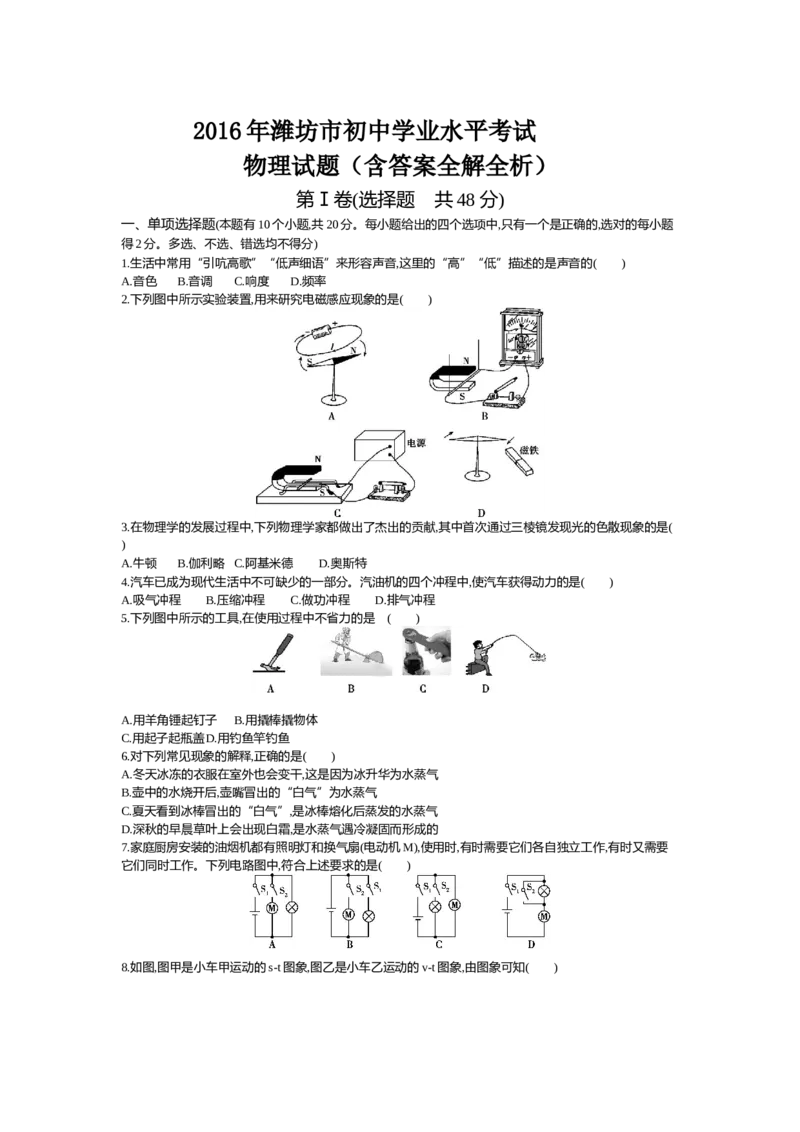

2.下列图中所示实验装置,用来研究电磁感应现象的是( )
3.在物理学的发展过程中,下列物理学家都做出了杰出的贡献,其中首次通过三棱镜发现光的色散现象的是(
)
A.牛顿 B.伽利略 C.阿基米德 D.奥斯特
4.汽车已成为现代生活中不可缺少的一部分。汽油机的四个冲程中,使汽车获得动力的是( )
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
5.下列图中所示的工具,在使用过程中不省力的是 ( )
A.用羊角锤起钉子 B.用撬棒撬物体
C.用起子起瓶盖D.用钓鱼竿钓鱼
6.对下列常见现象的解释,正确的是( )
A.冬天冰冻的衣服在室外也会变干,这是因为冰升华为水蒸气
B.壶中的水烧开后,壶嘴冒出的“白气”为水蒸气
C.夏天看到冰棒冒出的“白气”,是冰棒熔化后蒸发的水蒸气
D.深秋的早晨草叶上会出现白霜,是水蒸气遇冷凝固而形成的
7.家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要
它们同时工作。下列电路图中,符合上述要求的是( )
8.如图,图甲是小车甲运动的s-t图象,图乙是小车乙运动的v-t图象,由图象可知( )A.甲、乙都由静止开始运动 B.甲、乙都以2 m/s匀速运动
C.甲、乙两车经过5 s一定相遇D.甲车速度越来越大,乙车速度不变
9.小明同学身高1.80 m,家里装修时要在墙上安装一个竖直的平面镜,为了能从平面镜中看到自己的全身像,
平面镜的最小长度应为( )

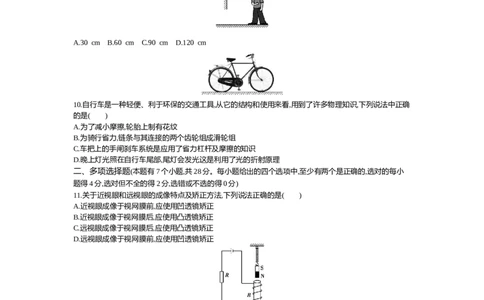

A.30 cm B.60 cm C.90 cm D.120 cm
10.自行车是一种轻便、利于环保的交通工具,从它的结构和使用来看,用到了许多物理知识,下列说法中正确
的是( )
A.为了减小摩擦,轮胎上制有花纹
B.为骑行省力,链条与其连接的两个齿轮组成滑轮组
C.车把上的手闸刹车系统是应用了省力杠杆及摩擦的知识
D.晚上灯光照在自行车尾部,尾灯会发光这是利用了光的折射原理
二、多项选择题(本题有7个小题,共28分。每小题给出的四个选项中,至少有两个是正确的,选对的每小
题得4分,选对但不全的得2分,选错或不选的得0分)
11.关于近视眼和远视眼的成像特点及矫正方法,下列说法正确的是( )
A.近视眼成像于视网膜前,应使用凹透镜矫正
B.近视眼成像于视网膜后,应使用凸透镜矫正
C.远视眼成像于视网膜后,应使用凸透镜矫正
D.远视眼成像于视网膜前,应使用凹透镜矫正
12.如图所示,电源电压不变,R为定值电阻,弹簧测力计下端挂一条形磁铁,且与螺线管B在同一竖直线上,将
开关S闭合,条形磁铁静止时,测力计的示数为F,则( )
0
A.在螺线管中插入铜棒后,测力计的示数增大
B.在螺线管中插入铁棒后,测力计的示数减小
C.只改变电流的方向,测力计的示数增大
D.只减小线圈的匝数,测力计的示数减小
13.“安全用电,珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示,关于空气开关、电能表
和漏电保护器的安装位置,下列说法正确的是( )A.在①位置安装电能表 B.在②位置安装空气开关
C.在③位置安装漏电保护器 D.在④位置安装漏电保护器

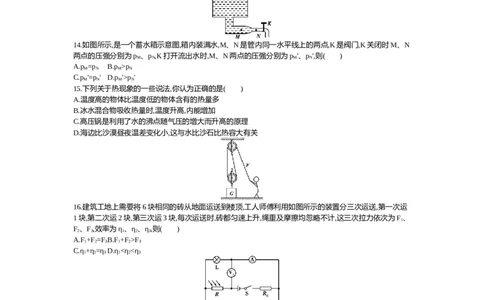

14.如图所示,是一个蓄水箱示意图,箱内装满水,M、N是管内同一水平线上的两点,K是阀门,K关闭时M、N
两点的压强分别为p 、p ,K打开流出水时,M、N两点的压强分别为p '、p ',则( )
M N M N
A.p =p B.p >p
M N M N
C.p '=p ' D.p '>p '
M N M N
15.下列关于热现象的一些说法,你认为正确的是( )
A.温度高的物体比温度低的物体含有的热量多
B.冰水混合物吸收热量时,温度升高,内能增加
C.高压锅是利用了水的沸点随气压的增大而升高的原理
D.海边比沙漠昼夜温差变化小,这与水比沙石比热容大有关
16.建筑工地上需要将6块相同的砖从地面运送到楼顶,工人师傅利用如图所示的装置分三次运送,第一次运
1块,第二次运2块,第三次运3块,每次运送时,砖都匀速上升,绳重及摩擦均忽略不计,这三次拉力依次为F、
1
F、F,效率为η、η、η,则( )
2 3 1 2 3
A.F+F=FB.F+F>F
1 2 3 1 2 3
C.η+η=η D.η<η<η
1 2 3 1 2 3
17.如图所示的电路中,电源电压保持不变,R 为定值电阻,灯泡阻值不变,R为光敏电阻,其阻值随照射在它上
0
面的光强(表示光照射强弱的物理量)减小而增大。闭合开关S,当光强增大时( )
A.电压表V 示数减小
1
B.电压表V 示数减小
2
C.电压表V 与电流表A示数比值不变
1
D.电压表V 与电流表A示数比值不变
2
第Ⅱ卷(非选择题 共52分)
三、科普阅读题(本题有1个小题,共5分)阅读下列短文。三峡船闸
我国的三峡工程是举世瞩目的跨世纪工程。三峡大坝上、下游的水位差最高达113 m。巨大的落差有
利于生产可观的电力,但也带来了航运方面的问题:下游的船只驶往上游,怎样把这些船只举高一百多米?上
游的船只驶往下游,又怎样让船只徐徐降落一百多米?解决这个问题的途径就是修建船闸。

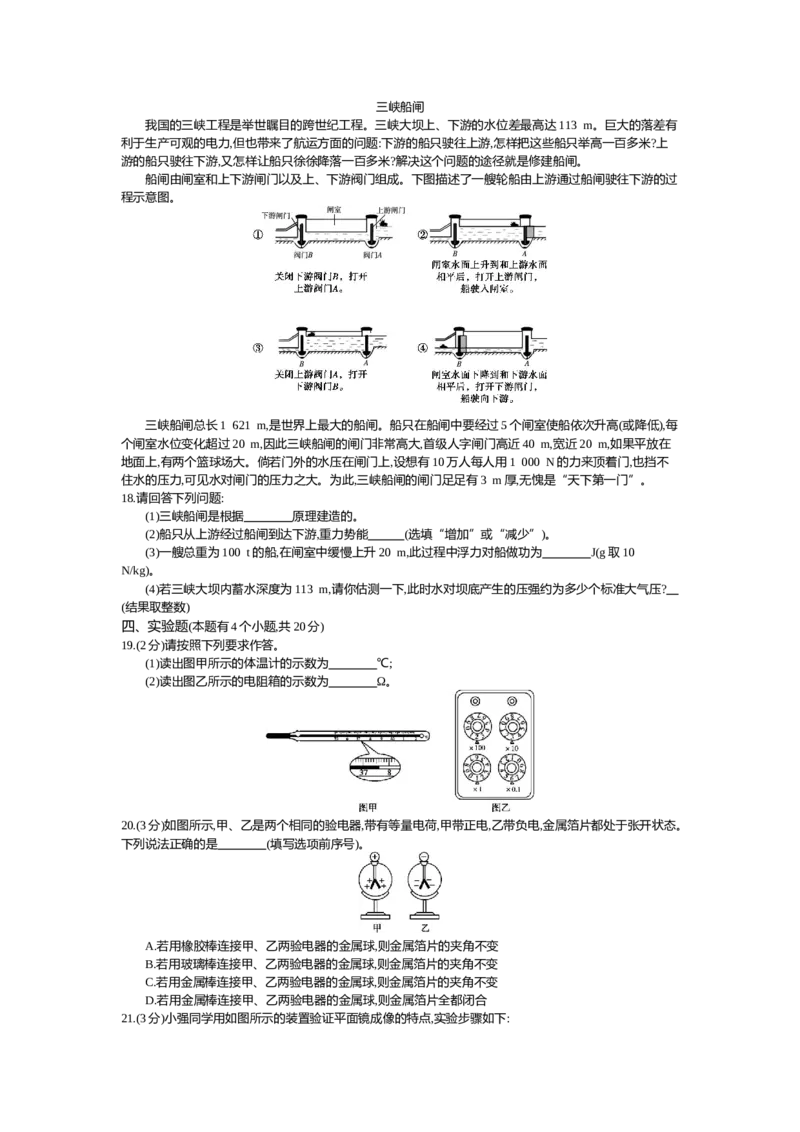

船闸由闸室和上下游闸门以及上、下游阀门组成。下图描述了一艘轮船由上游通过船闸驶往下游的过
程示意图。

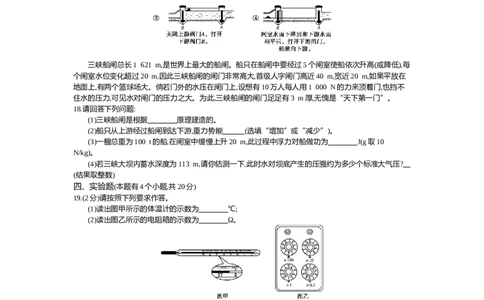

三峡船闸总长1 621 m,是世界上最大的船闸。船只在船闸中要经过5个闸室使船依次升高(或降低),每
个闸室水位变化超过20 m,因此三峡船闸的闸门非常高大,首级人字闸门高近40 m,宽近20 m,如果平放在
地面上,有两个篮球场大。倘若门外的水压在闸门上,设想有10万人每人用1 000 N的力来顶着门,也挡不
住水的压力,可见水对闸门的压力之大。为此,三峡船闸的闸门足足有3 m厚,无愧是“天下第一门”。
18.请回答下列问题:
(1)三峡船闸是根据 原理建造的。
(2)船只从上游经过船闸到达下游,重力势能 (选填“增加”或“减少”)。
(3)一艘总重为100 t的船,在闸室中缓慢上升20 m,此过程中浮力对船做功为 J(g取10
N/kg)。
(4)若三峡大坝内蓄水深度为113 m,请你估测一下,此时水对坝底产生的压强约为多少个标准大气压?
(结果取整数)
四、实验题(本题有4个小题,共20分)
19.(2分)请按照下列要求作答。
(1)读出图甲所示的体温计的示数为 ℃;
(2)读出图乙所示的电阻箱的示数为 Ω。
20.(3分)如图所示,甲、乙是两个相同的验电器,带有等量电荷,甲带正电,乙带负电,金属箔片都处于张开状态。
下列说法正确的是 (填写选项前序号)。
A.若用橡胶棒连接甲、乙两验电器的金属球,则金属箔片的夹角不变
B.若用玻璃棒连接甲、乙两验电器的金属球,则金属箔片的夹角不变
C.若用金属棒连接甲、乙两验电器的金属球,则金属箔片的夹角不变
D.若用金属棒连接甲、乙两验电器的金属球,则金属箔片全都闭合

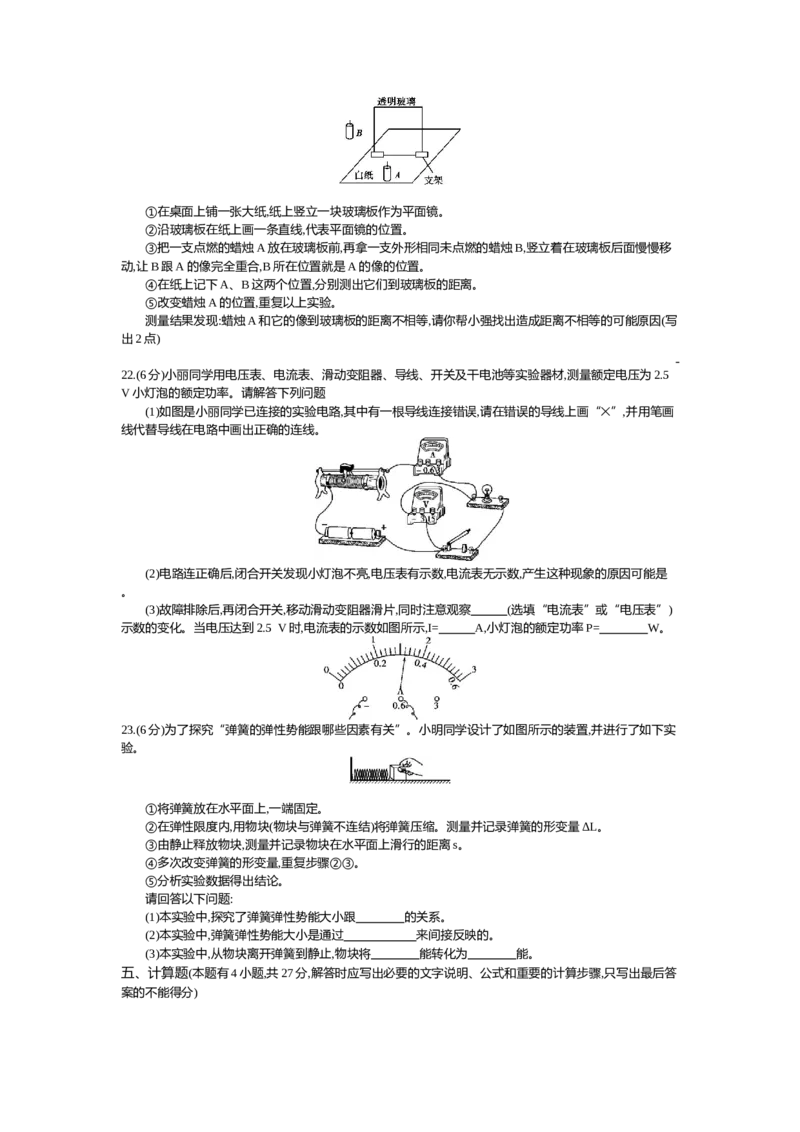

21.(3分)小强同学用如图所示的装置验证平面镜成像的特点,实验步骤如下:①在桌面上铺一张大纸,纸上竖立一块玻璃板作为平面镜。
②沿玻璃板在纸上画一条直线,代表平面镜的位置。
③把一支点燃的蜡烛A放在玻璃板前,再拿一支外形相同未点燃的蜡烛B,竖立着在玻璃板后面慢慢移
动,让B跟A的像完全重合,B所在位置就是A的像的位置。
④在纸上记下A、B这两个位置,分别测出它们到玻璃板的距离。
⑤改变蜡烛A的位置,重复以上实验。
测量结果发现:蜡烛A和它的像到玻璃板的距离不相等,请你帮小强找出造成距离不相等的可能原因(写
出2点)
22.(6分)小丽同学用电压表、电流表、滑动变阻器、导线、开关及干电池等实验器材,测量额定电压为2.5
V小灯泡的额定功率。请解答下列问题
(1)如图是小丽同学已连接的实验电路,其中有一根导线连接错误,请在错误的导线上画“✕”,并用笔画
线代替导线在电路中画出正确的连线。
(2)电路连正确后,闭合开关发现小灯泡不亮,电压表有示数,电流表无示数,产生这种现象的原因可能是
。
(3)故障排除后,再闭合开关,移动滑动变阻器滑片,同时注意观察 (选填“电流表”或“电压表”)
示数的变化。当电压达到2.5 V时,电流表的示数如图所示,I= A,小灯泡的额定功率P= W。
23.(6分)为了探究“弹簧的弹性势能跟哪些因素有关”。小明同学设计了如图所示的装置,并进行了如下实
验。
①将弹簧放在水平面上,一端固定。
②在弹性限度内,用物块(物块与弹簧不连结)将弹簧压缩。测量并记录弹簧的形变量ΔL。
③由静止释放物块,测量并记录物块在水平面上滑行的距离s。
④多次改变弹簧的形变量,重复步骤②③。
⑤分析实验数据得出结论。
请回答以下问题:
(1)本实验中,探究了弹簧弹性势能大小跟 的关系。
(2)本实验中,弹簧弹性势能大小是通过 来间接反映的。
(3)本实验中,从物块离开弹簧到静止,物块将 能转化为 能。
五、计算题(本题有4小题,共27分,解答时应写出必要的文字说明、公式和重要的计算步骤,只写出最后答

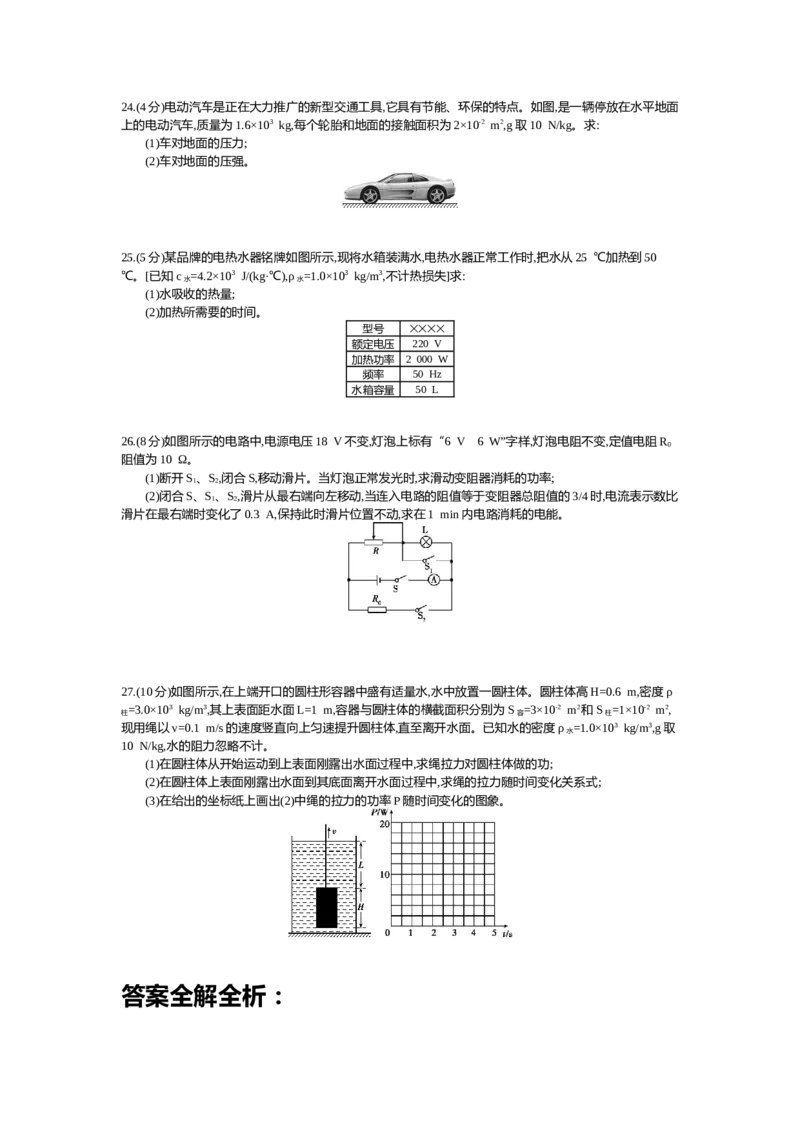

案的不能得分)24.(4分)电动汽车是正在大力推广的新型交通工具,它具有节能、环保的特点。如图,是一辆停放在水平地面
上的电动汽车,质量为1.6×103 kg,每个轮胎和地面的接触面积为2×10-2 m2,g取10 N/kg。求:
(1)车对地面的压力;
(2)车对地面的压强。
25.(5分)某品牌的电热水器铭牌如图所示,现将水箱装满水,电热水器正常工作时,把水从25 ℃加热到50
℃。[已知c =4.2×103 J/(kg·℃),ρ =1.0×103 kg/m3,不计热损失]求:
水 水
(1)水吸收的热量;
(2)加热所需要的时间。
型号 ✕✕✕✕
额定电压 220 V
加热功率 2 000 W
频率 50 Hz
水箱容量 50 L
26.(8分)如图所示的电路中,电源电压18 V不变,灯泡上标有“6 V 6 W”字样,灯泡电阻不变,定值电阻R
0
阻值为10 Ω。
(1)断开S、S,闭合S,移动滑片。当灯泡正常发光时,求滑动变阻器消耗的功率;
1 2
(2)闭合S、S、S,滑片从最右端向左移动,当连入电路的阻值等于变阻器总阻值的3/4时,电流表示数比
1 2
滑片在最右端时变化了0.3 A,保持此时滑片位置不动,求在1 min内电路消耗的电能。
27.(10分)如图所示,在上端开口的圆柱形容器中盛有适量水,水中放置一圆柱体。圆柱体高H=0.6 m,密度ρ
=3.0×103 kg/m3,其上表面距水面L=1 m,容器与圆柱体的横截面积分别为S =3×10-2 m2和S =1×10-2 m2,
柱 容 柱
现用绳以v=0.1 m/s的速度竖直向上匀速提升圆柱体,直至离开水面。已知水的密度ρ =1.0×103 kg/m3,g取
水
10 N/kg,水的阻力忽略不计。
(1)在圆柱体从开始运动到上表面刚露出水面过程中,求绳拉力对圆柱体做的功;
(2)在圆柱体上表面刚露出水面到其底面离开水面过程中,求绳的拉力随时间变化关系式;
(3)在给出的坐标纸上画出(2)中绳的拉力的功率P随时间变化的图象。
答案全解全析：1.C “引吭高歌”中的“高”说明声音的响度大,“低声细语”中的“低”是指声音的响度小,故选C。
2.B 选项A是奥斯特实验,说明电流周围存在磁场,不符合题意。选项B是电磁感应现象实验,符合题意。
选项C是通电导体在磁场中受力的实验,不符合题意。选项D是异名磁极相互吸引的实验,不符合题意。选
B。
评析 由电磁感应现象的能量转化可知,实验产生的是电能,故实验装置中不应有直接提供电能的电池,这
也是解答正确的关键。
3.A 首先用实验研究光的色散现象的是英国物理学家牛顿,故选A。
4.C 四冲程内燃机包括吸气、压缩、做功、排气四个冲程,其中压缩冲程将机械能转化为内能,做功冲程
将内能转化为机械能,做功冲程使汽车获得动力,故C正确。
5.D 选项A,用羊角锤起钉子时,动力臂大于阻力臂,是省力杠杆;选项B,撬棒在使用过程中,动力臂大于阻
力臂,是省力杠杆;选项C,用起子起瓶盖,动力臂大于阻力臂,是省力杠杆;选项C,用钓鱼竿钓鱼,动力臂小
于阻力臂,是费力杠杆,故选D。
6.A 冬天的衣服上的冰可以直接变成水蒸气,发生升华现象,故A正确; 壶中的水烧开时,壶嘴冒出的“白
气”是水蒸气遇冷液化形成的小水滴,故B错误;夏天空气温度较高,空气中的水蒸气在冰棒周围遇冷会放
出热量液化成小水滴,就是我们看到的“白气”,故C错误;深秋的早晨温度较低,空气中的水蒸气会放出热
量直接变成固态的小冰晶,就是我们常见到的霜,这是凝华现象,故D错误。选A。
评析 此题考查的是我们生活中的物态变化现象,看物体由什么状态变为了什么状态,根据物态变化的定义
来判断。
7.B 要求照明灯与换气扇(电动机)相互不影响,能独立工作,故应使照明灯与换气扇(电动机)并联,且各自
的支路有一个开关控制,选B。
8.B 由图可知,乙车开始计时时的速度为2 m/s,不是从静止开始运动,A错误;小车甲运动的s-t图象是一
s 10.0m
条过原点的直线,表示随着时间的增加,甲的路程均匀变大,所以甲做匀速直线运动,速度为v= =
t 5s
=2 m/s,小车乙运动的v-t图象是一条平行于横轴的直线,表示随着时间的增加,乙的速度不变,所以乙做匀
速直线运动,速度为2 m/s,B正确,D错误;甲、乙都以2 m/s匀速运动,所以,如果两车相向运动,则经过5
s可能相遇,如果两车从不同的位置开始同向运动,则两车不能相遇,C错误。选B。
9.C 如图所示,A、C、B分别表示人的头顶、眼睛和脚的位置。EF为平面镜位置,由平面镜成像特点可确
1 1 1
定A'、C'、B'为A、C、B的像,因为OC=OC',所以OC= CC',根据三角形中位线的性质可知:EF= A'B'=
2 2 2
AB,EF为平面镜的最小长度,AB为人的身高,所以镜长最小为0.9 m,故选C。
评析 此题主要考查了轴对称图形的性质以及根据平面镜成像特点的原理图解决实际问题的能力,需要注
意的是平面镜的位置应满足:镜的上端E点应与人的头顶和眼睛之间距离的中点相平,否则也无法看到全身
的像。
10.C 轮胎上制有花纹,是为了在压力一定时,通过增大接触面的粗糙程度来增大摩擦力,A错误;链条与其
连接的两个齿轮没有组成滑轮组,B错误;手闸刹车系统刹车时动力臂大于阻力臂,属于省力杠杆,同时也是
在接触面粗糙程度一定时,通过杠杆增大了闸皮和车圈之间的压力,增大了摩擦力,C正确;自行车的尾灯会
发光利用了光的反射原理,即射向自行车尾灯的光线经尾灯反射后进入后面司机的眼睛,避免交通事故的发
生,D错误。选C。11.AC 如果晶状体的曲度过大,或眼球前后径过长,远处物体形成的像就会落在视网膜的前方,形成近视眼,
需戴凹透镜加以矫正,A正确,B错误;如果眼球晶状体的曲度过小,或眼球前后径过短,来自近处物体的光通
过晶状体折射后形成的像,就会落在视网膜的后方,形成远视眼,需戴凸透镜进行矫正,C正确,D错误。选
A、C。
12.BC 当S闭合后,由电流的磁效应可知,通电螺线管将有磁性,根据安培定则可知,通电螺线管的上端是N
极,因为同名磁极相互排斥,所以当通电螺线管产生磁性时,会与条形磁铁相互排斥,在螺线管中插入铜棒后,
铜不能被磁化,所以不能使磁性增强,则不能使斥力增大,故测力计的示数不变,A错误;在螺线管中插入铁
棒后,铁棒被磁化,磁性增强,斥力增大,故测力计的示数变小,B正确;只改变电流的方向,螺线管的磁极对
调,与磁体之间由斥力变为引力,所以测力计的示数增大,C正确;减小线圈匝数,螺线管的磁性减弱,斥力减
小,测力计的示数增大,D错误。选B、C。
13.ABD 根据电路的组成可知,家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用
电器的安装顺序,即在①位置安装电能表,在②位置安装空气开关;在④位置安装漏电保护器,三孔插座接带
金属外壳的用电器时,防止漏电发生触电事故,故A、B、D正确。
14.AD 当阀门K关闭时,M、N所处的深度相同,水的密度一定,根据p=ρgh可知,p=p,故A正确,B错误;K
M N
打开流出水时,M处的横截面积大,N处的横截面积小,同质量的水流过时,M处的流速小,压强大,N处的流速
大,压强小,即p'>p',故C错误,D正确。选A、D。
M N
评析 本题考查了液体压强公式的应用,同时还考查了流体压强与流速的关系,都是我们必须熟知的。
15.CD 热量是一个过程量,不能用“含有”、“具有”等来描述,A错误;冰水混合物吸收热量,处于熔化
过程,温度不变,内能增加,B错误;高压锅是利用了水的沸点随气压的增大而升高的原理制成的,C正确;由
于水的比热容较大,和质量相同的其他物质相比,吸收相同的热量,水的温度变化小,D正确。选C、D。
1 1
16.BD 根据图示可知,作用在动滑轮上绳子的股数n=2,设一块砖的重力为G,则由F= (G+G )可得,F=
动 1
n 2
1 1 1 1 1 1
(G+G ),F= (2G+G ),F= (3G+G ),则F+F= (G+G )+ (2G+G )= (3G+2G )> (3G+G ),因此
动 2 动 3 动 1 2 动 动 动 动
2 2 2 2 2 2
1
W G h G G
F+F>F,A错误,B正确;由η= 有用 = 物 = 物 = 物 = G 得,物重越大,滑轮组的机械效率
1 2 3 W Fs 2F G +G 1+ 动
总 物 动 G
物
越大,即η<η<η,C错误,D正确。故选B、D。
1 2 3
17.BC R、灯泡、R 串联,电流表测电路中电路,电压表V 测灯泡两端电压,电压表V 测灯泡和R两端的总
0 1 2
电压。当光强增大时,R的电阻变小,电路中的电流变大,电流表的示数变大,由欧姆定律知,灯泡两端电压
变大,即电压表V 示数变大,R 两端电压变大,根据串联电路中总电压等于各部分电压之和知灯泡和R两端
1 0
的总电压变小,即V 示数变小,A错,B正确。电压表V 与电流表A示数比值为灯泡电阻,所以比值不变,C正
2 1
确。电压表V 与电流表A示数比值为灯泡和R的总电阻,所以比值变小,D不正确。故选B、C。
2
18.答案 (1)连通器(1分) (2)减少(1分) (3)2×107(1分) (4)11(2分)
解析 (1)打开阀门时,船闸的上端开口,底部连通,是一个连通器,水静止时水面相平,船顺利通过,船闸是
利用连通器原理工作的。
(2)船只从上游经过船闸到达下游,质量不变,高度减小,所以重力势能减少。
(3)船在闸室中漂浮,则F =G=mg=100×103 kg×10 N/kg=1×106 N,浮力对船做功:W=F s=1×106
浮 浮
N×20 m=2×107 J。
(4)坝底所受水的压强:p=ρgh=1.0×103 kg/m3×10 N/kg×113 m=1.13×106 Pa。n=
1.13×106 Pa ≈11,相当于11个标准大气压。
1.013×105 Pa
19.答案 (1)37.6(1分) (2)231.6(1分)解析 (1)在体温计上,1 ℃之间有10个小格,一个小格代表0.1 ℃,所以此温度计的分度值为0.1 ℃,示
数为37.6 ℃;(2)该电阻箱的示数为:2×100 Ω+3×10 Ω+1×1 Ω+6×0.1 Ω=231.6 Ω。
20.答案 ABD(全选对得3分,对而不全2分,有选错0分)
解析 因为橡胶和玻璃都属于绝缘体,因此若用橡胶棒或玻璃棒连接甲、乙两验电器的金属球,电子不发生
转移,则金属箔片的夹角不变,故A、B正确;因为金属是导体,因此若用金属棒连接甲、乙两验电器的金属
球,正负电荷中和,则金属箔片全部闭合,故C错误,D正确。故选A、B、D。
21.答案 ①实验中玻璃板与水平桌面不垂直;②玻璃板有一定的厚度;③蜡烛没有竖直放置;④实验过程
中玻璃板改变了位置。
说明:若只写对一个得2分,写对2个得3分,本题共3分。
22.答案 (1)如图所示(2分)
(2)灯泡断路(1分)
(3)电压表 0.32 0.8(每空1分)
解析 (1)将电压表并联在灯和开关的两端,在电路开关断开的情况下,电压表仍然有示数,不安全。故连接
错误的导线是连接电压表中间接线柱与开关左接线柱的导线,改正后电路图如答案图所示;
(2)灯泡不亮,电流表无示数,说明某处发生了断路,电压表示数接近电源电压,说明与电压表并联的部
分出现了断路,产生这种现象的原因可能是灯泡断路;
(3)移动滑动变阻器滑片,同时注意观察电压表示数的变化,当电压达到2.5 V时,电流表示数为0.32
A(图中电流表的分度值为0.02 A),灯泡的额定功率P=UI=2.5 V×0.32 A=0.8 W。
23.答案 (1)弹簧形变量(2分)
(2)物块滑行的距离(2分)
(3)动(或机械) 内(或热)(每空1分)
解析 (1)由步骤②③④可知,本实验中,探究了弹簧弹性势能大小跟弹簧形变量的关系。
(2)由于弹性势能的大小不便于用仪器直接测量,本实验是通过比较物块滑行的距离来判断弹簧的弹性
势能大小的。
(3)本实验中,物块离开弹簧后,因为受到摩擦力的作用,速度减小,动能不断减小,在此过程中,木块克
服摩擦力做功,将动能转化为内能。
评析 本题为探究弹性势能与哪些因素有关的实验,考查了分析实验能力以及对控制变量法、转换法的了
解与掌握,属于难题。
24.答案 (1)1.6×104 N (2)2×105 Pa
解析 (1)车重G=mg=1.6×104 N(1分)
地面对车的支持力F=G
N
车对地面的压力F'=F=G=1.6×104 N(1分)
N N
(2)S=4×2×10-2 m2=8×10-2 m2(1分)
F '
p= N =2×105 Pa(1分)
S
25.答案 (1)5.25×106 J (2)2 625 s
m
解析 (1)由ρ= 可得,水的质量m=ρV=1.0×103 kg/m3×50×10-3m3=50 kg(1分)
V水吸收的热量:Q =cm(t-t)=4.2×103 J/(kg·℃)×50 kg×(50 ℃-25 ℃)=5.25×106 J(2分)
吸 2 1
(2)设所需时间为t,则由Q=W=Pt,可得
Q Q 5.25×106 J
吸
t= = = =2 625 s(2分)
P P 2 000W
26.答案 (1)12 W (2)3.24×103 J
解析 (1)设电源电压为U,当S、S 断开,S闭合时,电路如图
0 1 2
P
灯泡正常发光时I= =1 A(1分)
L L
U
L
此时滑动变阻器两端电压U=U-U=12 V(1分)
R 0 L
滑动变阻器功率P=UI=UI=12 W(1分)
R R L
(2)闭合S、S、S 时,电路如图
1 2
设滑动变阻器总阻值为R,由题意知:
U
0 U
3 - 0=0.3 A(1分)
R R
4
代入U=18 V,解得R=20 Ω(1分)
0
U
0
此时通过滑动变阻器的电流I'=3 =1.2 A(1分)
R
R
4
U
通过定值电阻的电流I= =1.8 A
0 0
R
0
总电流I =I'+I=3 A(1分)
总 R 0
W =UI t=3.24×103 J(1分)
总 0 总
评析 本题考查了串并联电路的特点和欧姆定律、电功率公式、电功公式的应用,分析清楚电路的连接方
式和第(2)问中干路电流表示数的变化量即为通过R电流的变化量是关键。
27.答案 见解析
解析 (1)圆柱体体积V =S H=6×10-3 m3
柱 柱
圆柱体重力G=mg=ρ V g=180 N(1分)
柱 柱
浮力F =ρ V g=60 N(1分)
浮 水 柱
绳的拉力F =G-F =120 N(1分)
拉 浮
拉力做的功W=F L=120 J(1分)
拉
(2)经时间t圆柱体上升的高度h=vt=0.1t
设水面下降高度为h,则h(S -S )=hS (1分)
0 0 容 柱 柱代入数值解得h=0.05t(1分)
0
圆柱体排开水的体积V '=H·S -(h+h)·S (1分)
排 柱 0 柱
圆柱体所受浮力F '=ρ V 'g
浮 水 排
绳的拉力F '=G-F '
拉 浮
表达式为F '=15t+120(0≤t≤4 s)(1分)
拉
(3)拉力的功率:P=F 'v=1.5t+12(0≤t≤4 s)(1分)
拉
P-t图象如图:
(1分)
评析 本题考查了密度公式、重力公式、阿基米德原理、做功公式、功率公式等的应用,关键是会计算圆
柱体上升时引起的液面下降大小。
