2016年山东省日照市中考物理试卷
一、单项选择题
1．为了纪念物理学家做出的贡献，通常用他们的名字来命名物理量的单位．下列物理量及单
位对应正确的是（ ）
A．功率﹣瓦特 B．压强﹣焦耳 C．电阻﹣伏特 D．电压﹣安培
2．下列物态变化中，属于液化现象的是（ ）
A．春天，冰雪融化B．夏天，湿衣服晾干
C．秋天，草粘晨露D．冬天，湖水成冰
3．很多文学作品含有一定的物理道理，反映了文学家对生活的细心观察和用心体会，下面文
学名句与物理解释对应正确的是（ ）

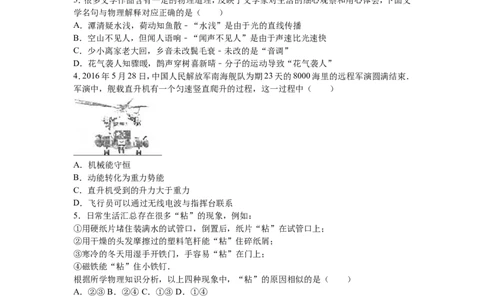

A．潭清疑水浅，荷动知鱼散﹣“水浅”是由于光的直线传播
B．空山不见人，但闻人语响﹣“闻声不见人”是由于声速比光速快
C．少小离家老大回，乡音未改鬓毛衰﹣未改的是“音调”
D．花气袭人知骤暖，鹊声穿树喜新晴﹣分子的运动导致“花气袭人”
4．2016年5月28日，中国人民解放军南海舰队为期23天的8000海里的远程军演圆满结束．
军演中，舰载直升机有一个匀速竖直爬升的过程，这一过程中（ ）
A．机械能守恒
B．动能转化为重力势能
C．直升机受到的升力大于重力
D．飞行员可以通过无线电波与指挥台联系
5．日常生活汇总存在很多“粘”的现象，例如：
①用硬纸片堵住装满水的试管口，倒置后，纸片“粘”在试管口上；
②用干燥的头发摩擦过的塑料笔杆能“粘”住碎纸屑；
③寒冷的冬天用湿手开铁门，手容易“粘”在门上；
④磁铁能“粘”住小铁钉．
根据所学物理知识分析，以上四种现象中，“粘”的原因相似的是（ ）
A．②③B．②④ C．①③ D．①④
6．在探究凸透镜成像规律的实验中，当把物体放在距离凸透镜40cm处时，在另一侧距离凸
透镜40cm处得到一个倒立、等大的实像．下列说法正确的是（ ）
A．将物体移至距离透镜30cm处时，得到的像与照相机成像的性质相同
B．将物体移至距离透镜10cm处时，在另一侧会得到倒立、放大的实像
[来源:学_科_网]C．将物体移至距离透镜10cm处时，在同一侧会得到正立、放大的实像
D．距离透镜40cm处发出的两条光线（如图），经过透镜后能汇聚在主光轴上的一点
7．通过直接感知的现象，推测无法直接感知的事物，这是物理学中常用的科学方法．例如：如：
由水和酒精混合后总体积减小，推知分子间有空隙，下列能体现这种科学方法的是（ ）
A．在两张自由下垂的纸中间向下吹起，研究流体压强与流速的关系
B．用弹簧形变时具有势能，说明互相吸引或排斥的分子也具有势能
C．测量不规则小石块的体积时，小石块排开水的体积就是它的体积
D．在探究影响滑动摩擦力大小的因素时，用拉力的大小代替摩擦力的大小
8．如图所示的滑轮组，每个滑轮重20N，拉动绳子自由端，用这个滑轮组把质量为38kg的重
物匀速提升3m，不计绳重和摩擦，g取10N/kg．下列正确的是（ ）

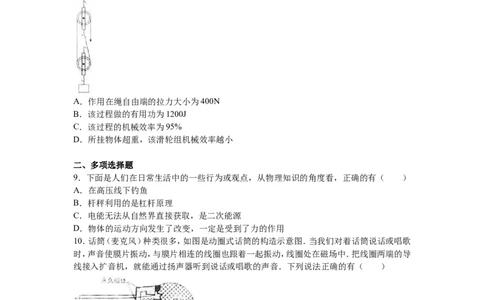

A．作用在绳自由端的拉力大小为400N
B．该过程做的有用功为1200J
C．该过程的机械效率为95%
D．所挂物体超重，该滑轮组机械效率越小
二、多项选择题
9．下面是人们在日常生活中的一些行为或观点，从物理知识的角度看，正确的有（ ）
A．在高压线下钓鱼
B．杆秤利用的是杠杆原理
C．电能无法从自然界直接获取，是二次能源
[来源:学科网ZXXK]
D．物体的运动方向发生了改变，一定是受到了力的作用
10．话筒（麦克风）种类很多，如图是动圈式话筒的构造示意图．当我们对着话筒说话或唱歌
时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中．把线圈两端的导
线接入扩音机，就能通过扬声器听到说话或唱歌的声音．下列说法正确的有（ ）
A．对着话筒说话时膜片振动，说明声音能传递能量
B．线圈在磁场中振动时，将声音信号转化成电信号
C．从能量转化的角度看，话筒是将机械能装化为电能的装置
D．扬声器的工作原理和话筒的工作原理相同
11．如图，将均匀细木杆的一端缠绕一些铜丝，铜丝端浸没入液体中后，木杆就可以竖直漂浮，
从而制成一支简易密度计，把它放在水中，液面到木杆下端的距离为l ；把它放到盐水中，液
1
面到木杆下端的距离为l ，以下说法正确的有（ ）
2A．密度计在两种液体中所受浮力相等
B．密度计在盐水中所受的浮力大一些
C．l ＞l
1 2
D．l ＜l
1 2

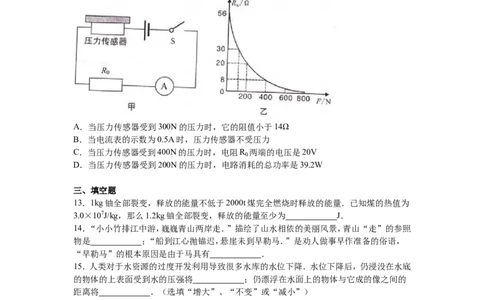

12．图甲是某种压力传感器的工作电路图，已知电源电压U=28V，定值电阻R =20Ω．图乙是
0
压力传感器的阻值RN随压力F变化的图象．以下正确的有（ ）
A．当压力传感器受到300N的压力时，它的阻值小于14Ω
B．当电流表的示数为0.5A时，压力传感器不受压力
C．当压力传感器受到400N的压力时，电阻R 两端的电压是20V
0
D．当压力传感器受到200N的压力时，电路消耗的总功率是39.2W
三、填空题
13．1kg铀全部裂变，释放的能量不低于2000t煤完全燃烧时释放的能量．已知煤的热值为
3.0×107J/kg，那么1.2kg铀全部裂变，释放的能量至少为 J．
14．“小小竹排江中游，巍巍青山两岸走．”描绘了山水相依的美丽风景，青山“走”的参照
物是 ；“船到江心抛锚迟，悬崖未到早勒马．”是劝人做事早作准备的俗语，
“早勒马”的根本原因是由于马具有 ．
15．人类对于水资源的过度开发利用导致很多水库的水位下降．水位下降后，仍浸没在水底
的物体的上表面受到水的压强将 ；仍漂浮在水面上的物体与它成的像之间的
距离将 ．（选填“增大”、“不变”或“减小”）
四、作图与实验探究题
16．闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出
螺线管上导线的绕向．
17．吴丽知道了水的密度是1.0×103kg/m3，她还想知道家中食用油的密度．于是，她找来一个
干净的小瓶A、装满食用油，利用如图所示的天平（砝码已丢失）、量筒、茶杯、水和胶头滴管等来进行测量．爸爸说，食用油太粘、不易清洗，不要直接用量筒测量它的体积．吴丽想了想，
又找来了一个与A完全相同的干净的小瓶B，最终测出了食用油的密度．她的探究过程如下．

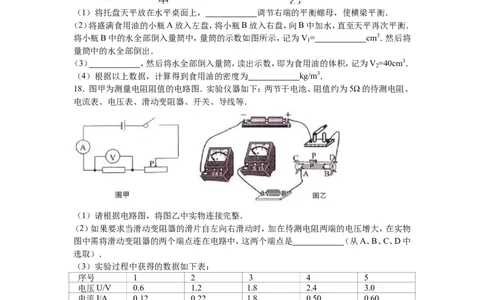

（1）将托盘天平放在水平桌面上， 调节右端的平衡螺母，使横梁平衡．
（2）将盛满食用油的小瓶A放入左盘，将小瓶B放入右盘，向B中加水，直至天平再次平衡．
将小瓶B中的水全部倒入量筒中，量筒的示数如图所示，记为V = cm3．然后将
1
量筒中的水全部倒出．
（3） ，然后将水全部倒入量筒，读出示数，即为食用油的体积，记为V =40cm3．
2
（4）根据以上数据，计算得到食用油的密度为 kg/m3．
18．图甲为测量电阻阻值的电路图．实验仪器如下：两节干电池、阻值约为5Ω的待测电阻、
电流表、电压表、滑动变阻器、开关、导线等．
（1）请根据电路图，将图乙中实物连接完整．
（2）如果要求当滑动变阻器的滑片自左向右滑动时，加在待测电阻两端的电压增大，在实物
图中需将滑动变阻器的两个端点连在电路中，这两个端点是 （从A、B、C、D中
选取）．
（3）实验过程中获得的数据如下表：
序号 1 2 3 4 5
电压U/V 0.6 1.2 1.8 2.4 3.0
电流I/A 0.12 0.22 1.8 0.50 0.60
第三组的电流数据有误，应为0.36A，出现这一错误最可能的原因是： ．
（4）表格中第1组合第5组数据分别是滑片位于滑动变阻器的两个端点时获得的．根据这两
组数据可以求得滑动变阻器的总阻值为 Ω．
（5）根据串联电路电流和电压的特点，再加一把刻度尺，利用该电路可以探究“滑动变阻器
接入电路部分的电阻阻值与接入电路部分的长度的关系”．这种观点是否可行？为什么？
答： ， ．
五、计算题
19．某旅游区的缆车起点和终点的相对高度为500m，水平距离为1200m．如图所示，缆车的
质量为100kg，底面积为1m2，缆车顶部与钢缆固定在一起，钢缆带动缆车做匀速直线运动．一台缆车运载着质量是80kg的一名游客上山，游客每只脚的面积为200cm2，缆车从起点到
终点所用的时间为500s．忽略空气阻力，g取10N/kg．请计算：
（1）缆车运行的速度；
（2）游客在缆车中站定时对缆车的压强；
（3）运送游客过程中，钢缆对缆车做功的功率．
20．吴丽发现家中电视机的额定功率为121W，额定电压为220V；电饭锅上的铭牌如下表，工
作电路如图：
型号 WKF﹣315S
电源 220V～50H
z
加热功率 1100W
保温功率 330W
制造商 ×××小家电有限公司
请完成下列问题．
（1）电饭锅加热电阻的阻值是多少？
（2）已知电饭锅在额度电压下正常工作600s，恰好能将1标准大气压下1.65kg、20℃的水烧
开．该电饭锅烧开这些水时的工作效率是多少？[c =4.2×103J（kg•℃）]
水
（3）当吴丽家中的电器只有电视机和电饭锅工作时，将1标准大气压下1.65kg、20℃的水烧
开用了726s．她通过观察电能表的转动圈数，计算得到该过程共耗电0.2035度．求吴丽家中
电路的实际电压和通过电视机的实际电流各是多少？（不考虑电压变化对电饭锅工作效率
的影响）2016 年山东省日照市中考物理试卷
参考答案与试题解析
一、单项选择题
1．为了纪念物理学家做出的贡献，通常用他们的名字来命名物理量的单位．下列物理量及单
位对应正确的是（ ）
A．功率﹣瓦特 B．压强﹣焦耳 C．电阻﹣伏特 D．电压﹣安培
【考点】物理常识．
【分析】在物理学上经常用物理学家的名字命名物理量的单位，以纪念他们做出的突出贡献，
结合常见的单位分析解答即可．
【解答】解：
A．用瓦特的名字命名功率的单位，故A正确；
B．用帕斯卡的名字命名压强的单位，故B错误；
C．用欧姆的名字命名电阻的单位，故C错误；
D．用伏特的名字命名电压的单位，故D错误．
故选A．
2．下列物态变化中，属于液化现象的是（ ）
A．春天，冰雪融化B．夏天，湿衣服晾干
C．秋天，草粘晨露D．冬天，湖水成冰
【考点】液化及液化现象．
【分析】物体由液态变为固态的过程叫凝固，物体由固态变为液态的过程叫熔化．物体由液态
变为气态态的过程叫汽化，汽化的两种方式是蒸发和沸腾．物体由气态变为液态的过程叫液
化．物体由固态变为气态的过程叫升华．
【解答】解：A、春天，冰雪融化，是由固态变为液态，属于熔化现象．不符合题意．
B、夏天，湿衣服晾干，是湿衣服中的水分变为了水蒸气，由液态变为气态，是汽化现象，不符
合题意；
C、秋天，草粘晨露，露水是水蒸气遇冷形成的小水珠，属于液化现象，符合题意；
D、冬天，湖水成冰，是由液态变为固态，属于凝固现象，不符合题意．
故选C．
3．很多文学作品含有一定的物理道理，反映了文学家对生活的细心观察和用心体会，下面文
学名句与物理解释对应正确的是（ ）
A．潭清疑水浅，荷动知鱼散﹣“水浅”是由于光的直线传播
B．空山不见人，但闻人语响﹣“闻声不见人”是由于声速比光速快
C．少小离家老大回，乡音未改鬓毛衰﹣未改的是“音调”
D．花气袭人知骤暖，鹊声穿树喜新晴﹣分子的运动导致“花气袭人”
【考点】光的折射现象及其应用；扩散现象．
【分析】（1）平面镜成像的原理是光的反射．
（2）衍射又称为绕射，波遇到障碍物或小孔后通过散射继续传播的现象．
（3）物理学中把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了
声音的品质与特色．（4）一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈．
【解答】解：A、潭清疑水浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现
象，故A错误；
B、声波遇到障碍物或小孔后通过散射继续传播的现象叫做波的衍射，“空山不见人，但闻人
语响”是声波的衍射现象，故B错误；
C、古诗“少小离家老大回，乡音无改鬓毛衰．”中的“乡音无改”是指音色未变，故C错误；
D、天气突然变暖，空气温度升高，花朵分泌的芳香油分子在空中做无规则运动的速度加快，
分子的扩散加快，从而使人可以闻到浓浓的花香，故D正确．
故选D．
4．2016年5月28日，中国人民解放军南海舰队为期23天的8000海里的远程军演圆满结束．
军演中，舰载直升机有一个匀速竖直爬升的过程，这一过程中（ ）
A．机械能守恒
B．动能转化为重力势能
C．直升机受到的升力大于重力
D．飞行员可以通过无线电波与指挥台联系
【考点】动能和势能的大小变化；二力平衡条件的应用；电磁波的传播．
【分析】（1）从动能和势能大小的影响因素分析直升机的动能和势能变化情况，而机械能等
于动能和势能之和，判断直升机的机械能大小是否改变了，从而判断机械能是否守恒；
（2）根据前面分析得到的动能和重力势能变化情况判断是不是动能转化为重力势能；
（3）直升机在竖直方向做匀速直线运动，直升机受到的升力和重力是一对平衡力，二者大小
相等；
（4）无线电波能传递信息，且无线电波的传播不需要介质．
【解答】解：A、直升机在匀速竖直爬升的过程中，质量不变，速度不变，动能不变；高度增加，
重力势能增大；机械能等于动能和势能之和，所以直升机的机械能增大了，机械能不守恒，故
A错误；
B、由A项分析可知，直升机的动能不变，重力势能增大，所以动能没有转化为重力势能，故
B错误；
C、根据题意可知，直升机在竖直方向做匀速直线运动，处于平衡状态，直升机受到的升力和
重力是一对平衡力，二者大小相等，故C错误；
D、无线电波能传递信息，且无线电波的传播不需要介质，所以飞行员可以通过无线电波与指
挥台联系，故D正确．
故选D．
5．日常生活汇总存在很多“粘”的现象，例如：
①用硬纸片堵住装满水的试管口，倒置后，纸片“粘”在试管口上；
②用干燥的头发摩擦过的塑料笔杆能“粘”住碎纸屑；
③寒冷的冬天用湿手开铁门，手容易“粘”在门上；
④磁铁能“粘”住小铁钉．根据所学物理知识分析，以上四种现象中，“粘”的原因相似的是（ ）
A．②③B．②④ C．①③ D．①④
【考点】大气压的综合应用；凝固与凝固放热特点；磁性、磁体、磁极；物体带电情况的判断．
【分析】分别明确四种现象中的“粘”所涉及的物理知识，再逐一做出判断，找出相同原理的
是哪些．
【解答】解：①用硬纸片堵住装满水的试管口，倒置后，纸片“粘”在试管口上，是由于大气压
的作用，使纸片和水不会落下来；
②用干燥的头发摩擦过的塑料笔杆能“粘”住碎纸屑，是带电体可以吸引轻小物体；
③寒冷的冬天用湿手开铁门，手容易“粘”在门上，是手上的水迅速放热凝固造成的；
④磁铁能“粘”住小铁钉，是磁体对小铁钉的吸引作用．
综上所述，②和④中的“粘”分别是带电体或磁体对其它物质的吸引，这里“粘”的原因有
一定的相似性．
故选B．
6．在探究凸透镜成像规律的实验中，当把物体放在距离凸透镜40cm处时，在另一侧距离凸
透镜40cm处得到一个倒立、等大的实像．下列说法正确的是（ ）
A．将物体移至距离透镜30cm处时，得到的像与照相机成像的性质相同
B．将物体移至距离透镜10cm处时，在另一侧会得到倒立、放大的实像
C．将物体移至距离透镜10cm处时，在同一侧会得到正立、放大的实像
D．距离透镜40cm处发出的两条光线（如图），经过透镜后能汇聚在主光轴上的一点
【考点】凸透镜成像的应用．
【分析】要解决此题，需要掌握凸透镜成像的规律．
凸透镜成像规律：物距小于焦距成正立、放大的虚像，应用于放大镜．
物距大于一倍焦距小于二倍焦距成倒立、放大的实像，应用于幻灯机或投影仪．
物距等于二倍焦距成倒立、等大实像．用于粗测焦距
物距大于二倍焦距成倒立、缩小的实像，应用于照相机．
【解答】解：
（1）物体放在距凸透镜40cm处时，在光屏上得到一个清晰等大的像；所以40cm=2f，则
f=20cm．
将物体移至距离透镜30cm处时，物距大于一倍焦距小于二倍焦距，成倒立、放大的实像，得
到的像与投影仪成像的性质相同，故A错误；
（2）将物体移至距离透镜10cm处时，物距小于焦距，成正立、放大的虚像，故B、C错误；
（3）距离透镜40cm处发出的两条光线，物距等于二倍焦距，成倒立、等大的实像，则这两条
光线经过凸透镜后能汇聚在主光轴上的一点，这一点为2倍焦距处，故D正确．
故选D．
7．通过直接感知的现象，推测无法直接感知的事物，这是物理学中常用的科学方法．例如：如：
由水和酒精混合后总体积减小，推知分子间有空隙，下列能体现这种科学方法的是（ ）A．在两张自由下垂的纸中间向下吹起，研究流体压强与流速的关系
B．用弹簧形变时具有势能，说明互相吸引或排斥的分子也具有势能
C．测量不规则小石块的体积时，小石块排开水的体积就是它的体积
D．在探究影响滑动摩擦力大小的因素时，用拉力的大小代替摩擦力的大小
【考点】物理学方法．
【分析】透过现象看本质，这正是我们研究物理现象进而发现物理规律的能力要求，因此，依
次分析各选项中的描述，找出其中包含的物理知识与规律，再进一步做出判断．
【解答】解：
A、在两张自由下垂的纸中间向下吹起，看到的现象是两张纸合在一起，推测出的结论是：流
速越大流体压强越小．故A符合题意；
B、分子之间既具有动能也具有势能，用用弹簧形变时具有势能，说明互相吸引或排斥的分子
也具有势能，采用的是类比法．故B不符合题意；
C、利用排水法测量不规则小石块的体积时，小石块排开水的体积就是它的体积，采用的是等
效替代法．故C不符合题意；
D、摩擦力的大小不能直接测量，在探究影响滑动摩擦力大小的因素时，使弹簧测力计匀速直
线拉动木块，用拉力的大小代替摩擦力的大小，采用的是等量转换法．故D不符合题意．
故选A．
8．如图所示的滑轮组，每个滑轮重20N，拉动绳子自由端，用这个滑轮组把质量为38kg的重
物匀速提升3m，不计绳重和摩擦，g取10N/kg．下列正确的是（ ）
A．作用在绳自由端的拉力大小为400N
B．该过程做的有用功为1200J
C．该过程的机械效率为95%
D．所挂物体超重，该滑轮组机械效率越小
【考点】机械效率的计算；滑轮（组）的机械效率；增大或减小机械效率的方法．
【分析】根据图象可知，n=3，并且s=3h；
（1）先根据G=mg求出物体的重力，然后根据F= （G+G ）求出拉力的大小；
动
（2）根据W =Gh即可求出有用功；
有
（3）求出总功，利用η= 求出滑轮组的机械效率；
（4）在动滑轮重一定时，物重越大，滑轮组的机械效率越高．
【解答】解：
根据图示可知，n=2，拉力端移动的距离：s=2h=2×3m=6m；A、物体受到的重力为G=mg=38kg×10N/kg=380N；
不计绳重和摩擦，作用在绳子自由端的拉力：F= （G+G ）= ×=200N，故A错误；
动
B、在2s内做的有用功：W =Gh=380N×3m=1140J，故B错误；
有用
C、W =Fs=200N×6m=1200J，
总
滑轮组的机械效率：
η= = ×100%=95%；故C正确；
D、不计绳重和摩擦，动滑轮重力一定，滑轮组提起的物重越大，有用功越多，但额外功不变，
所以机械效率越高，故D错误．
故选C．
二、多项选择题
9．下面是人们在日常生活中的一些行为或观点，从物理知识的角度看，正确的有（ ）
A．在高压线下钓鱼
B．杆秤利用的是杠杆原理
C．电能无法从自然界直接获取，是二次能源
D．物体的运动方向发生了改变，一定是受到了力的作用
【考点】安全用电原则；力与运动的关系；杠杆的应用；能源的分类．
【分析】①安全用电的基本原则：不接触低压带电体，不靠近高压带电体；
②杆秤利用了杠杆原理工作的；
③不能从自然界直接获取，必须通过一次能源的消耗才可以得到的能源叫二次能源．如：电
能、核能等；
④力是改变物体运动状态的原因，物体运动方向发生改变，物体运动状态发生改变，一定受
到力的作用．
【解答】解：A、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．不符合安全用电原则，
故A错误；
B、杆秤利用了杠杆原理工作的，即应用了杠杆的平衡原理，故B正确；
C、目前使用的电能主要通过核能、风能、水能、热能的转化而来，电能属于二次能源，故C正
确；
D、力是改变物体运动状态的原因，物体运动方向发生改变，物体运动状态发生改变，一定受
到力的作用，故D正确．
故选BCD．
10．话筒（麦克风）种类很多，如图是动圈式话筒的构造示意图．当我们对着话筒说话或唱歌
时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中．把线圈两端的导
线接入扩音机，就能通过扬声器听到说话或唱歌的声音．下列说法正确的有（ ）A．对着话筒说话时膜片振动，说明声音能传递能量
B．线圈在磁场中振动时，将声音信号转化成电信号
C．从能量转化的角度看，话筒是将机械能装化为电能的装置
D．扬声器的工作原理和话筒的工作原理相同
【考点】扬声器和耳机的构造和原理．
【分析】动圈式话筒的工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永
久磁体的磁场产生感应电流→经放大传给扬声器→产生声音．
【解答】解：A、对着话筒说话时膜片振动，说明声音是物体的振动产生的，故A错误；
B、声波引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在永
久磁体的磁场里振动，切割磁感线产生感应电流，这就是电信号．线圈振动的快慢、强弱代表
了声音振动的特征，产生感应电流的大小和方向就随着这个特征而变化，这个记载声音信号
的感应电流经放大后传给扬声器，就发出声音，故B正确；
C、当对着话筒说话时，线圈在磁场中做切割磁感线运动，从而产生交变电流，将声音信号转
化为电信号，把机械能转化为电能，故C错误；
D、当扬声器线圈中有随声音变化的电流时，由于电流的磁效应，通电线圈相当于一个磁体，
根据磁极间的相互作用情况，通电线圈就会受到永磁体的作用力．所以当电流方向改变时，
通电线圈的磁极发生变化，受力方向就变化，线圈带动纸盆也来回振动，于是扬声器就发出
了声音，故扬声器是利用电流的磁效应工作的，故D错误．
故选：B．
11．如图，将均匀细木杆的一端缠绕一些铜丝，铜丝端浸没入液体中后，木杆就可以竖直漂浮，
从而制成一支简易密度计，把它放在水中，液面到木杆下端的距离为l ；把它放到盐水中，液
1
面到木杆下端的距离为l ，以下说法正确的有（ ）
2
A．密度计在两种液体中所受浮力相等
B．密度计在盐水中所受的浮力大一些
C．l ＞l
1 2
D．l ＜l
1 2
【考点】阿基米德原理．
【分析】密度计都漂浮，受到的浮力都等于密度计受到的重力；
得出了受到浮力的大小关系，从图可以得出密度计排开液体体积的大小关系，然后可知l 和
1
l 的关系．
2
【解答】解：（1）因为密度计漂浮，
所以F =G，则密度计受到的浮力都等于密度计受到的重力G，即密度计在两种液体中所受
浮
浮力相等，故A正确，B错误；
（2）由F =ρ gv =G，
浮 液 排
可知，密度计排开液体的体积：
V ＜V ，
盐水 水
所以液面到木杆下端的距离l 大于液面到木杆下端的距离l ，故C正确，D错误．
1 2
故选AC．12．图甲是某种压力传感器的工作电路图，已知电源电压U=28V，定值电阻R =20Ω．图乙是
0
压力传感器的阻值RN随压力F变化的图象．以下正确的有（ ）
A．当压力传感器受到300N的压力时，它的阻值小于14Ω
B．当电流表的示数为0.5A时，压力传感器不受压力
C．当压力传感器受到400N的压力时，电阻R 两端的电压是20V
0
D．当压力传感器受到200N的压力时，电路消耗的总功率是39.2W
【考点】欧姆定律的应用；电功率的计算．
【分析】（1）由图象在200N～400N之间阻值RN随压力F变化的近似于反比，据此求出压力
传感器电阻，然后与14Ω比较，即可得出判断；
（2）当电流表的示数为0.5A时，由欧姆定律和串联电路的特点求出压力传感器电阻，然后根
据图象即可判断；
（3）当压力传感器受到400N的压力时，由图象可知压力传感器电阻，根据欧姆定律和串联电
路的特点求出压力传感器的电压．
（4）当压力传感器受到200N的压力时，由图象可知压力传感器电阻，根据串联电路的特点求
出总阻值，然后由P= 即可求出总功率．
【解答】解：
A、由图象可知：压力为200N时压力传感器电阻为20Ω，压力为400N时压力传感器电阻为
8Ω，
由于在200N～400N之间阻值RN随压力F变化若是反比的，则当压力传感器受到300N的
压力时压力传感器电阻应为14Ω，由于图象中是曲线则应低于这个值，故A正确；
B、当电流表的示数为0.5A时，由I= 得：总电阻R= = =56Ω，则根据串联电路的总
电阻等于各电阻之和可知：压力传感器电阻为R =R﹣R =56Ω﹣20Ω=36Ω，由图象可知此
传感 0
时压力传感器受压力作用，故B错误；
C、当压力传感器受到400N的压力时，由图象可知压力传感器电阻为8Ω，则R′=R ′
传感
+R =8Ω+20Ω=28Ω，则电流为I′= = =1A，由I= 得：电阻R 两端的电压压力传感
0 0
器的电压U =I′R =1A×20Ω=20V，故C正确；
0 0D、当压力传感器受到200N的压力时，由图象可知压力传感器电阻为20Ω，则R″=R ″
传感
+R =20Ω+20Ω=40Ω，则总功率P= = =19.6W，故D错误．
0
故选AC．
三、填空题
13．1kg铀全部裂变，释放的能量不低于2000t煤完全燃烧时释放的能量．已知煤的热值为
3.0×107J/kg，那么1.2kg铀全部裂变，释放的能量至少为 7.2×1 0 1 3 J．
【考点】燃料的热值．
【分析】由1kg铀全部裂变释放的能量相当于2000t煤完全燃烧时释放的能量，因此可以求出
1.2kg铀对应的煤的质量，由煤的热值可求得这些煤燃烧所变出的能量．
【解答】解：
1.2kg铀对应的煤的质量为：m=1.2×2000t=2400t=2.4×106kg；
2.4×106kg煤释放的能量为：Q=mq=2.4×106kg×3.0×107J/kg=7.2×1013J．
故答案为：7.2×1013．
14．“小小竹排江中游，巍巍青山两岸走．”描绘了山水相依的美丽风景，青山“走”的参照
物是 竹排 ；“船到江心抛锚迟，悬崖未到早勒马．”是劝人做事早作准备的俗语，“早勒
马”的根本原因是由于马具有 惯性 ．
【考点】惯性；运动和静止的相对性．
【分析】（1）根据“如果物体相对于参照物位置变了则物体是运动的，位置不变物体是静止
的”判断题中所选参照物是什么．
（2）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性．
【解答】解：（1）两岸的青山相对于竹排的位置不断变化，则“青山两岸走”是以竹排为参照
物．
（2）人和马原来都处于运动状态，如果到悬崖边上再勒马，马由于具有惯性仍要保持原来的
运动状态向前运动，人和马会跌落悬崖，造成伤亡事故，所以，“早勒马”的根本原因是由于
马具有惯性．
故答案为：竹排；惯性．
15．人类对于水资源的过度开发利用导致很多水库的水位下降．水位下降后，仍浸没在水底
的物体的上表面受到水的压强将 减小 ；仍漂浮在水面上的物体与它成的像之间的距离
将 不变 ．（选填“增大”、“不变”或“减小”）
【考点】液体压强计算公式的应用；平面镜的应用．
【分析】（1）水位下降后，仍浸没在水底的物体的上表面所处的深度减小，根据p=ρgh可知所
受水的压强变化；
（2）平面镜成像特点：平面镜所成的像与物体大小相同，像和物体关于平面镜对称，像到平面
镜的距离与物体到平面镜的距离相等．
【解答】解：（1）水位下降后，仍浸没在水底的物体的上表面所处的深度减小，
由p=ρgh可知，物体的上表面所受水的压强减小；
（2）水面相当于平面镜，平面镜成像中像到平面镜的距离与物体到平面镜的距离相等，
则仍漂浮在水面上的物体与它成的像之间的距离将不变．
故答案为：减小；不变．四、作图与实验探究题
16．闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出
螺线管上导线的绕向．
【考点】通电螺线管的磁场．
【分析】根据小磁针的指向判断出通电螺线管磁场的方向及磁极．根据安培定则再判断螺线
管的绕线方法．
【解答】解：由磁极间的相互作用规律可知，通电螺线管的右端为N极，左端为S极．根据安
培定则，伸出右手使大拇指指向通电螺线管的N极（即螺线管的右端），则四指弯曲的方向为
电流的方向，结合电流由螺线管的左端流入画出绕线方法，答案如图所示：
17．吴丽知道了水的密度是1.0×103kg/m3，她还想知道家中食用油的密度．于是，她找来一个
干净的小瓶A、装满食用油，利用如图所示的天平（砝码已丢失）、量筒、茶杯、水和胶头滴管
等来进行测量．爸爸说，食用油太粘、不易清洗，不要直接用量筒测量它的体积．吴丽想了想，
又找来了一个与A完全相同的干净的小瓶B，最终测出了食用油的密度．她的探究过程如下．
（1）将托盘天平放在水平桌面上， 向左 调节右端的平衡螺母，使横梁平衡．
（2）将盛满食用油的小瓶A放入左盘，将小瓶B放入右盘，向B中加水，直至天平再次平衡．
将小瓶B中的水全部倒入量筒中，量筒的示数如图所示，记为V = 3 4 cm3．然后将量筒中
1
的水全部倒出．
（3） 向小瓶 B 中倒满水 ，然后将水全部倒入量筒，读出示数，即为食用油的体积，记为
V =40cm3．
2
（4）根据以上数据，计算得到食用油的密度为 0.85×1 0 3 kg/m3．
【考点】液体密度的测量．
[来源:Z,xx,k.Com]
【分析】（1）调节天平横梁平衡时，平衡螺母向上翘的一端移动，使指针指到分度盘的中央位
置；
（2）量筒是测量液体体积的工具，使用量筒测量液体体积时，首先要明确量筒的分度值，读数
时视线与液面最凹处所对刻线相平；
（3）A瓶和B瓶完全相同，A瓶中装满油，B瓶装满水，则由水的体积可知油的体积；（4）天平平衡时，左盘A瓶中油的质量等于右盘B瓶中水的质量；已知水的体积计算出水的
质量，可知油的质量；最后根据密度计算公式计算出食用油的密度．
【解答】解：（1）如图，指针偏向分度盘的右侧，天平的左端上翘，平衡螺母向上翘的左端移动；
（2）由图知，量筒10cm3之间有10个小格，所以一个小格代表1cm3，即此量筒的分度值为
1cm3；液面与“34”相平，所以此时水的体积V =34cm3；
1
（3）AB瓶完全相同，在B瓶中装满水，水的体积等于食用油的体积，则油的体积为
V =40cm3；
2
（4）天平平衡时，右盘B瓶中水的质量等于左盘A瓶中食用油的质量，
由ρ= 得油的质量：m =m =ρ V =1.0g/cm3×34cm3=34g，
油 水 水 1
食用油的密度：ρ = = =0.85g/cm3=0.85×103kg/m3．
油
故答案为：（1）向左；（2）34；（3）向小瓶B中倒满水；（4）0.85×103．
18．图甲为测量电阻阻值的电路图．实验仪器如下：两节干电池、阻值约为5Ω的待测电阻、
电流表、电压表、滑动变阻器、开关、导线等．
（1）请根据电路图，将图乙中实物连接完整．
（2）如果要求当滑动变阻器的滑片自左向右滑动时，加在待测电阻两端的电压增大，在实物
图中需将滑动变阻器的两个端点连在电路中，这两个端点是 BC （ 或 BD ） （从A、B、C、D
中选取）．
（3）实验过程中获得的数据如下表：
序号 1 2 3 4 5
[来源:学科网ZXXK]
电压U/V 0.6 1.2 1.8 2.4 3.0
电流I/A 0.12 0.22 1.8 0.50 0.60
第三组的电流数据有误，应为0.36A，出现这一错误最可能的原因是： 使用小量程，按大量
程读数了 ．
（4）表格中第1组合第5组数据分别是滑片位于滑动变阻器的两个端点时获得的．根据这两
组数据可以求得滑动变阻器的总阻值为 2 0 Ω．
（5）根据串联电路电流和电压的特点，再加一把刻度尺，利用该电路可以探究“滑动变阻器
接入电路部分的电阻阻值与接入电路部分的长度的关系”．这种观点是否可行？为什么？
答： 可行 ， 移动滑动变阻器滑片，改变接入电路中电阻值的大小，利用电压表和电流表
读出电路中电流和滑动变阻器两端电压的大小，运用欧姆定律计算出滑动变阻器接入电路
中电阻的大小；同时用刻度尺测量出滑动变阻器接入电路中电阻线的长度；多次测量可以探
究滑动变阻器接入电路部分的电阻阻值与接入电路部分的长度的关系，并得出结论 ．
【考点】伏安法测电阻的探究实验．【分析】（1）两节干电池作为电源，电压表选择0～3V量程，根据欧姆定律计算出电路中最大
电流，选择电流表的量程；
（2）滑动变阻器按一上一下的原则串联在电路中，当滑动变阻器的滑片向右滑动时电压表的
示数增大，则电路中电流增大，说明滑片右移时接入电路中的电阻变小，即滑动变阻器的右
下方接线柱必须接入电路中；
（3）电阻一定时，电流与其两端电压成正比；
（4）当滑动变阻器滑片位于最小阻值处时，滑动变阻器接入电路中的阻值为0，电路中电流达
到最大值，据此可以计算出定值电阻的阻值；当滑动变阻器滑片位于最大阻值处时，滑动变
阻器与电阻串联接入电路，电路中电流达到最小值，据此可以计算出电路中的总电阻，最后
计算出滑动变阻器的阻值；
（5）利用电压表和电流表读出电路中电流和滑动变阻器两端电压的大小，运用欧姆定律计算
出滑动变阻器接入电路中电阻的大小，同时用刻度尺测量出滑动变阻器接入电路中电阻线
的长度，多次测量得出结论．
【解答】解：（1）两节干电池的电压为3V，则电压表选择0～3V量程；电路中的最大电流为：
I= = =0.6A，电流表选择0～0.6A量程；
（2）经分析可知，滑动变阻器的右下方接线柱与电阻相连，滑片向右滑动时，电流表的示数增
大，电压表的示数增大，故选择两个端点是BC或BD；
（3）电阻一定时，电流与其两端电压成正比；由此可知，第三组实验数据错误，其原因是使用
小量程，按大量程读数了；其读数应为： =0.36A；
（4）当滑动变阻器滑片位于最小阻值处时，滑动变阻器接入电路中的阻值为0，电路中的电流
达到最大值，为I =0.60A，电源电压为3.0V，则定值电阻的阻值为：
1
R = =5Ω；
1
当滑动变阻器滑片位于最大阻值处时，滑动变阻器与电阻串联接入电路，电路中电流达到最
小值，为I =0.12A，则电路中的总电阻为：
2
R = =25Ω；
2
故滑动变阻器的阻值为：R′=R ﹣R =25Ω﹣5Ω=20Ω；
2 1
（5）移动滑动变阻器滑片，改变接入电路中电阻值的大小，利用电压表和电流表读出电路中
电流和滑动变阻器两端电压的大小，运用欧姆定律计算出滑动变阻器接入电路中电阻的大小；同时用刻度尺测量出滑动变阻器接入电路中电阻线的长度；多次测量可以探究滑动变阻
器接入电路部分的电阻阻值与接入电路部分的长度的关系，并得出结论；此方法可行．
故答案为：（1）见上图；（2）使用小量程，按大量程读数了；（3）使用小量程，按大量程读数了；
（4）20；（5）可行；移动滑动变阻器滑片，改变接入电路中电阻值的大小，利用电压表和电流
表读出电路中电流和滑动变阻器两端电压的大小，运用欧姆定律计算出滑动变阻器接入电
路中电阻的大小；同时用刻度尺测量出滑动变阻器接入电路中电阻线的长度；多次测量可以
探究滑动变阻器接入电路部分的电阻阻值与接入电路部分的长度的关系，并得出结论．
五、计算题
19．某旅游区的缆车起点和终点的相对高度为500m，水平距离为1200m．如图所示，缆车的
质量为100kg，底面积为1m2，缆车顶部与钢缆固定在一起，钢缆带动缆车做匀速直线运动．
一台缆车运载着质量是80kg的一名游客上山，游客每只脚的面积为200cm2，缆车从起点到
终点所用的时间为500s．忽略空气阻力，g取10N/kg．请计算：
（1）缆车运行的速度；
（2）游客在缆车中站定时对缆车的压强；
（3）运送游客过程中，钢缆对缆车做功的功率．
【考点】压强的大小及其计算；速度公式及其应用；功率的计算．
【分析】（1）已知距离和时间，利用v= 计算缆车运行的速度；
（2）游客在缆车中站定时对缆车的压力等于其重力，又知游客每只脚的面积，可求受力面积，
再利用p= 计算游客在缆车中站定时对缆车的压强；
（3）求出缆车和人的总重力，利用W=Gh计算运送游客过程中，钢缆对缆车做的功，然后利用
P= 计算做功的功率．
【解答】解：（1）缆车运行的速度：v= = =2.4m/s；
（2）游客在缆车中站定时对缆车的压力：F=G =m g=80kg×10N/kg=800N，
人 人
游客在缆车中站定时对缆车的压强：p= = =2×104Pa；
（3）缆车和人的总重力：G =G +G =（m +m人）g=×10N/kg=1800N，
总 车 人 车
运送游客过程中，钢缆对缆车做功：W=G h=1800N×500m=9×105J，
总钢缆对缆车做功的功率：P= = =1.8×103W．
答：（1）缆车运行的速度为2.4m/s；
（2）游客在缆车中站定时对缆车的压强为2×104Pa；
（3）运送游客过程中，钢缆对缆车做功的功率为1.8×103W．
20．吴丽发现家中电视机的额定功率为121W，额定电压为220V；电饭锅上的铭牌如下表，工
作电路如图：
型号 WKF﹣315S
电源 220V～50H
z
加热功率 1100W
保温功率 330W
制造商 ×××小家电有限公司
请完成下列问题．
（1）电饭锅加热电阻的阻值是多少？
（2）已知电饭锅在额度电压下正常工作600s，恰好能将1标准大气压下1.65kg、20℃的水烧
开．该电饭锅烧开这些水时的工作效率是多少？[c =4.2×103J（kg•℃）]
水
（3）当吴丽家中的电器只有电视机和电饭锅工作时，将1标准大气压下1.65kg、20℃的水烧
开用了726s．她通过观察电能表的转动圈数，计算得到该过程共耗电0.2035度．求吴丽家中
电路的实际电压和通过电视机的实际电流各是多少？（不考虑电压变化对电饭锅工作效率
的影响）
【考点】电功与热量的综合计算；电功率的计算．
【分析】（1）已知正常加热时电饭锅的功率和电压，根据P= 求出加热电阻的阻值；
（2）根据Q =cm△t求出水吸收的热量，根据W=Pt求出正常加热时电饭锅消耗的电能，再
吸
根据η= 计算电饭锅的工作效率；
（3）根据题意可知，水吸收的热量不变，电饭锅的工作效率不变，则电饭锅正常烧开这些水时
消耗的电能不变，根据W= t 计算电路的实际电压；已知该过程总共消耗的电能，可求得电
视机消耗的电能，利用W′=U I t′计算通过电视机的实际电流．
实 实
【解答】解：
（1）由电路图可知，当温控开关闭合时，电路为电阻R的简单电路，此时总电阻最小，总功率
最大，电饭锅处于加热状态；根据P= 可得，电饭锅加热电阻的阻值：R= = =44Ω；
（2）水吸收的热量：
Q =cm△t=4.2×103J/（kg•℃）×1.65kg×=5.544×105J；
吸
电饭锅正常烧开这些水时消耗的电能：
W=P t=1100W×600s=6.6×105J；
加热
电饭锅的工作效率：η= = ×100%=84%．
（3）根据题意可知，水吸收的热量不变，电饭锅的工作效率不变，则电饭锅正常烧开这些水时
消耗的电能不变，即W=6.6×105J；
电饭锅与电视机并联，并联电路各支路两端电压相等；
根据W= t 可得，电路的实际电压：
U = = =200V；
实
已知该过程共耗电0.2035度，即W =0.2035度
总
=0.2035kW•h=0.2035×3.6×106J=7.326×105J；
则电视机消耗的电能：W′=W ﹣W=7.326×105J﹣6.6×105J=7.26×104J；
总
又因为电视机消耗的电能W′=U I t′，
实 实
所以通过电视机的实际电流：I = = =0.5A．
实
答：（1）电饭锅加热电阻的阻值是44Ω；
（2）该电饭锅烧开这些水时的工作效率是84%；
（3）吴丽家中电路的实际电压为200V，通过电视机的实际电流为0.5A．2016年7月30日
