开考前秘密 试卷类型：A
二〇一七年东营市初中学业水平考试
物 理 试 题
（总分 100 分 考试时间 60 分钟）
注意事项：
1．本试题分第Ⅰ卷和第Ⅱ卷两部分。第Ⅰ卷为选择题，30 分；第Ⅱ卷为非选择题，70
分；共 100 分。

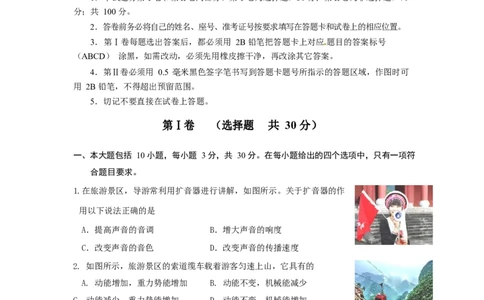

2．答卷前务必将自己的姓名、座号、准考证号按要求填写在答题卡和试卷上的相应位置。
3．第Ⅰ卷每题选出答案后，都必须用 2B 铅笔把答题卡上对应题目的答案标号
（ABCD） 涂黑，如需改动，必须先用橡皮擦干净，再改涂其它答案。
4．第Ⅱ卷必须用 0.5 毫米黑色签字笔书写到答题卡题号所指示的答题区域，作图时可
用 2B 铅笔，不得超出预留范围。
[来源:学+科+网Z+X+X+K]
5．切记不要直接在试卷上答题。
第Ⅰ卷 （选择题 共 30 分）
一、本大题包括 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项符
合题目要求。
1.在旅游景区，导游常利用扩音器进行讲解，如图所示。关于扩音器的作
用以下说法正确的是
A．提高声音的音调 B．增大声音的响度
C．改变声音的音色 D．改变声音的传播速度
2. 如图所示，旅游景区的索道缆车载着游客匀速上山，它具有的
A. 动能增加，重力势能增加 B. 动能不变，机械能减少
C. 动能减少，重力势能增加 D．动能不变，机械能增加
3.对以下自然现象说法正确的是
A．春日清晨，草叶上形成露珠是升华现象
B．夏天傍晚，院子里洒水利用液化吸热降温
C．晚秋时节，瓦片上出现白霜是凝固现象D．深冬时节，树枝上出现雾凇是凝华现象
4.为倡导低碳出行，东营市投放了大量的共享单车，如图所示。共享单车的设计应用到许
多
物理学知识，以下说法正确的是
A．车座设计的面积较大可以增大压强
B．轮胎表面设计凹凸不平的花纹可以减小摩擦
C．红色尾灯利用光的反射起到警示的作用
D．刹车手闸是费力杠杆

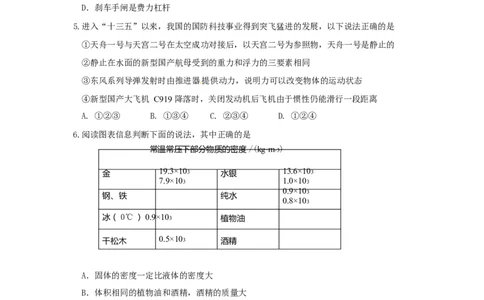

5.进入“十三五”以来，我国的国防科技事业得到突飞猛进的发展，以下说法正确的是
①天舟一号与天宫二号在太空成功对接后，以天宫二号为参照物，天舟一号是静止的
②静止在水面的新型国产航母受到的重力和浮力的三要素相同
[来源:学*科*网Z*X*X*K]
③东风系列导弹发射时由推进器提供动力，说明力可以改变物体的运动状态
④新型国产大飞机 C919 降落时，关闭发动机后飞机由于惯性仍能滑行一段距离
A. ①②③ B. ①③④ C. ②③④ D. ①②④
6.阅读图表信息判断下面的说法，其中正确的是
常温常压下部分物质的密度/(kg·m-3 )
金
19.3×103
水银
13.6×103
7.9×103 1.0×103
0.9×103
钢、铁 纯水
0.8×103
冰（0℃）0.9×103
植物油
干松木
0.5×103
酒精
A．固体的密度一定比液体的密度大
B．体积相同的植物油和酒精，酒精的质量大
C．同种物质在不同状态下，其密度一般不同
D．不同物质的密度一定不同
7.如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图像，下
列 说法正确的是
A．固态酒精是非晶体
B．在-117℃时，酒精处于液态
C．酒精温度计可以用来测量沸水的温度D．酒精在沸腾过程中吸热但温度不变

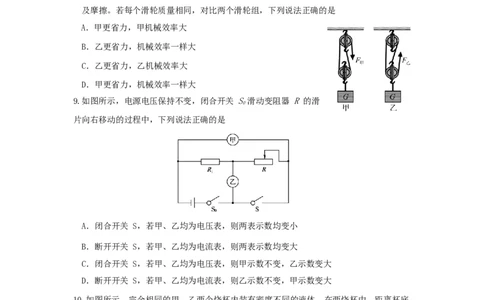

8. 如图所示，物理兴趣小组分别用甲、乙两个滑轮组匀速提起质量相同的物体，不计绳重
及摩擦。若每个滑轮质量相同，对比两个滑轮组，下列说法正确的是
A．甲更省力，甲机械效率大
B．乙更省力，机械效率一样大
C．乙更省力，乙机械效率大
D．甲更省力，机械效率一样大
9.如图所示，电源电压保持不变，闭合开关 S滑动变阻器 R 的滑
0
片向右移动的过程中，下列说法正确的是
A．闭合开关 S，若甲、乙均为电压表，则两表示数均变小
B．断开开关 S，若甲、乙均为电流表，则两表示数均变大
C．闭合开关 S，若甲、乙均为电压表，则甲示数不变，乙示数变大
D．断开开关 S，若甲、乙均为电流表，则乙示数不变，甲示数变大
10.如图所示，完全相同的甲、乙两个烧杯内装有密度不同的液体。在两烧杯中，距离杯底
同一高度处有 A、B 两点，已知 A、B 两点压强相等，
则烧杯甲、乙对桌面的压强 P 、P 大小关系
甲 乙
为 A．P <P B．P >P
甲 乙 甲 乙
C．P = P D．条件不足，无法判断
甲 乙第Ⅱ卷（非选择题 共 70 分）
二、填空题（本大题包括 7 小题，13 题 1 分,16 题 3 分,其余每小题 2 分，共 14 分）
11.北斗卫星导航系统是中国自行研制的全球卫星导航系统，具有定位、导航和通讯等功能。
北斗卫星导航系统利用 传递信息，这种信号 （ 选填“能”或“不
能”）
[来源:学科网ZXXK]
在真空中传播。

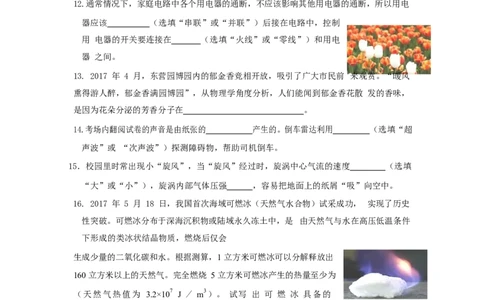

12.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电
器应该 （选填“串联”或“并联”）后接在电路中，控制
用 电器的开关要连接在 （选填“火线”或“零线”）和用电
器 之间。
13. 2017 年 4 月，东营园博园内的郁金香竞相开放，吸引了广大市民前 来观赏。“暖风
熏得游人醉，郁金香满园博园”，从物理学角度分析，人们能闻到郁金香花散 发的香味，
是因为花朵分泌的芳香分子在 。
14.考场内翻阅试卷的声音是由纸张的 产生的。倒车雷达利用 （选填“超
声波”或 “次声波”）探测障碍物，帮助司机倒车。
15．校园里时常出现小“旋风”，当“旋风”经过时，旋涡中心气流的速度 （选填
“大”或“小”），旋涡内部气体压强 ，容易把地面上的纸屑“吸”向空中。
16. 2017 年 5 月 18 日，我国首次海域可燃冰（天然气水合物）试采成功， 实现了历史
性突破。可燃冰分布于深海沉积物或陆域永久冻土中，是 由天然气与水在高压低温条件
下形成的类冰状结晶物质，燃烧后仅会
生成少量的二氧化碳和水。根据测算，1 立方米可燃冰可以分解释放出
160 立方米以上的天然气。完全燃烧 5 立方米可燃冰产生的热量至少为
（天然气热值为 3.2×107 J ／ m3 ）。 试写 出 可 燃 冰 具备的
两条优 点 、 。
17.右图为某道路交通标志牌：小型车最高行驶速度不得超过 100km/h
，而大型客车、载货汽车最高行驶速度不得超过 80 km/h。请用动能的
知识解释这样规定的原因是 。三、作图、实验与探究题（本大题包括 5 小题，共 33 分）
18．（2 分）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中 P 点，请
你 通过作图标出平面镜的位置，并标出反射角的度数。
19．（2 分）如图所示，请在图中标出电源的“+”、“ -”极，并用箭头标出磁感线的方向。
30
P
电源
() ()
第 18 题 第 19 题图
图
[来源:学|科|网]
20．（8 分）物理兴趣小组在探究“凸透镜成像的规律”实验时：
（1）用图甲所示的装置测出凸透镜的焦距为 cm。
[来源:Zxxk.Com]
（2）图乙是某次实验时观察到的现象，生活中的 （选填“放大镜”、“投影
仪”
或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，
要 想在光屏上再次得到清晰的像，应该把光屏向 （选填“左”或“右”）移动一
段距离，像 （选填“变大”、“变小”或“不变”）。
（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上 （选填“有”或“没有”）小泥点的像或影子。（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使光屏远离
透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有 作用。由此
可知，在近视眼得到矫正之前，物体的像成在视网膜的 。
21．（10 分）物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯
泡（额 定电压为 2.5V）、电流表(0～0.6 A 0～3 A)、电压表(0～3 V 0～15 V)、开关、
两节干 电池、滑动变阻器、导线若干。下图为该小组连接的实物图。
（1）请指出实物图连接的两处错误。
① ②
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表
的示数如下图所示，电流表示数为 _A，则小灯泡电阻为 。（计
算结果 保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡
在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的,这一处是
，原因是 。
实验次数 电压/V 电流/A 电阻/Ω 平均电阻/Ω
1 1.0 0.17 5.9
2 1.4 0.18 7.8
7.7
3 1.8 0.22 8.2
4 2.0 0.23 8.7
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示
数为 V，若此时电流表示数为 0.25A，则小灯泡的额定功率为 W。22．（11 分）浸没在液体中的物体受到的浮力，实质上是由于液体对其上、下表面的压力
不 同造成的。在液体中，深度越深，液体压强越大，物体受到的压力也越大。浸没在液
体中 的物体所受到的浮力大小与浸没在液体中的深度是否有关呢？为探究这个问题，
实验室准 备了弹簧测力计、天平、石块、木块、细线、烧杯、水。请你根据需要选择器
材，完成以 下题目。
（1）提出问题：
（2）实验器材：
（3）实验步骤：
（4）分析与论证：
（5）交流与合作：与同学进行交流时，有同学提出实验过程中未保证物体“浸没”在水
中，你认为他能不能得到正确的结论？为什么？
四、计算题（本大题包括 2 小题，共 23 分。解答时应写出必要的文字说明、公式和重要的
演算步骤，只写出最后答案的不能得分）
23．（11 分）某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全
等优点。其简化等效电路如图所示，此时处于空档位置。闭合开关 S，旋钮绕 P 转动，实
现档位转换，旋至 1 档时 R、R同时工作，洗衣机处于加热状态；旋至 2 档时 R和电
1 2 2
动机 同时工作，洗衣机处于保温洗涤状态。R 和 R均为电热丝，其阻值不受温度影响，
1 2
R=22Ω， 主要参数如下表。（C =4.2×103 J／(kg•℃) ）
1 水
**牌智能滚筒洗
衣机
额定电 220V
压
加热功 2400W
率
设定温度 30℃～
范围 90℃
电动机 240W
功率
（1）洗衣机内注入 10kg 的水，在额定电压下连续加热 防电墙 1×10 6Ω
电阻
1050 秒，水温由 20℃上升到 50℃，此过程中的加热效率是多少？
（2）R 阻值是多少？
2
（3）洗衣机处于保温洗涤状态时，干路电流是多少？
（4）防电墙技术的应用是洗衣机未来发展的趋势。防电墙通过在洗衣机内部形成永久性电阻保证人的安全。异常漏电情况下，电流依次经防电墙和人体流入大地，若人体的最大
电 阻为 1×105Ω，人体的安全电压不高于 36V，通过计算判断防电墙技术能否保证人的安
全。
24．（12 分）进入三月份以来，东营街头出现了一种共享电动汽车。下表是这种汽车的主
要 参数。（g 取 10N/kg）
空车质 800kg
50cm2
量
每个轮胎与地面接
44kw·h
触面积
电池容
量
标准承 200kg
载
最大续航（充满电最大行 200km
驶路程）
所受阻力与汽车总重 0.09
的比值
（1）电动机是电动汽车的核心部分，电动机工作时能量的转化是 。
电动机的工作原理是 。
（2）标准承载下，电动汽车静止时对水平地面的压强是多少？
（3）右图是电动汽车行驶在某路段的路程与时间图像，标准承载下，
电动汽车以速度匀速行驶 1 分钟的耗电量为 0.4 kw·h，电动机的效
率 是多少？
（4）若某燃油汽车百公里耗油 6 升，每升油 5.5 元，电动汽车充电每
度 0.8 元，通过计算比较使用燃油汽车与电动汽车哪种更经济？
