专题17-电磁学作图题-学易金卷：2023年中考物理一模试
题分项汇编（上海专用）（解析版）
一、作图题

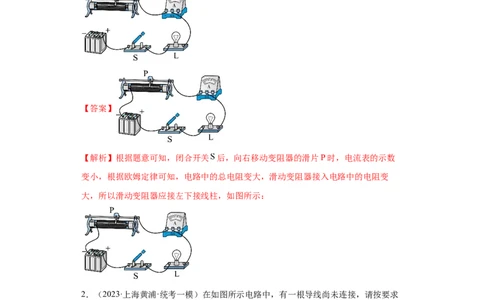

1．（2023·上海静安·统考一模）在如图电路中缺少一根导线，请按要求用笔画线代替
导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电流表的示数
变小。
【答案】
【解析】根据题意可知，闭合开关 后，向右移动变阻器的滑片P时，电流表的示数
变小，根据欧姆定律可知，电路中的总电阻变大，滑动变阻器接入电路中的电阻变
大，所以滑动变阻器应接左下接线柱，如图所示：

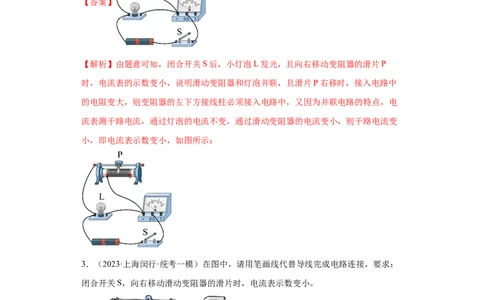

2．（2023·上海黄浦·统考一模）在如图所示电路中，有一根导线尚未连接，请按要求
用笔线代替导线完成电路连接。要求：
（1）闭合开关S后，小灯泡L发光；
（2）向右移动变阻器的滑片P时，电流表的示数变小。【答案】
【解析】由题意可知，闭合开关S后，小灯泡L发光，且向右移动变阻器的滑片P
时，电流表的示数变小，说明滑动变阻器和灯泡并联，且滑片P右移时，接入电路中
的电阻变大，则变阻器的左下方接线柱必须接入电路中，又因为并联电路的特点，电
流表测干路电流，通过灯泡的电流不变，通过滑动变阻器的电流变小，则干路电流变
小，即电流表示数变小，如图所示：
3．（2023·上海闵行·统考一模）在图中，请用笔画线代替导线完成电路连接，要求：
闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。【答案】
【解析】电流表需要“正入负出”串联接入电路，为保护电路安全，使用大量程。滑
动变阻器采用一上一下的接线方式串联接入电路，与电流表串联，当闭合开关S，向
右移动滑动变阻器的滑片时，电流表示数变小，则需要在向右移动时，滑动变阻器接
入电路的电阻变大，故将电流表的“-”接线柱与滑动变阻器左下方接线柱相连。如图
所示：
4．（2023·上海奉贤·统考一模）请在如图所示电路的“〇”里填上适当的电表符号，
使电路组成串联电路。
【答案】【解析】两灯串联，则电流先后经过两个灯泡，上面的电表与两个灯泡并联，为电压
表；下面的电表与右侧灯泡并联，为电压表，如下图
5．（2023·上海长宁·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔画
线代替导线补上。补上后要求：闭合开关S后，滑动变阻器才能工作，且向右移动滑
片P时，小灯泡L的亮度不变，电流表的示数变小。
【答案】
【解析】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不，
说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电
流表示数变小，说明变阻器连入电路的阻值变大，电流表在干路，故应将变阻器的左
下接线柱接入电路中，且与图中灯泡左侧接线柱相连，滑动变阻器右上接线柱与电流
表负接线柱（或灯泡右侧接线柱）相连。如图6．（2023·上海崇明·统考一模）在图中填入电源、电压表、电流表符号，要求两个小
灯都能发光，电压表测L 的电压。
2
【答案】
【解析】电压表测L 的电压，所以二者并联，电流表串联在电路中，如图所示：
2
7．（2023·上海普陀·统考一模）在图中，标出通电螺线管和小磁针的N极，以及磁感
线方向。
【答案】
【解析】电流从螺线管的右侧流入，依据安培定则可判断出螺线管的右端为S极、左
端N极；磁感线在磁体外部是由N极指向S极的；根据异名磁极相互吸引可知，小磁针的左端为N极、右端S极，如图所示：
8．（2023·上海青浦·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔画
线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向左移动时，电
压表的示数变小。
【答案】
【解析】由图可知，电压表测量小灯泡两端的电压，当滑动变阻器的滑片P向左移动
时，电压表的示数变小，根据
可知，电路中的电流减小，则滑动变阻器接入电路的电阻应变大，故应将变阻器的右
下接线柱接入电路中与灯泡串联，如图所示
9．（2023·上海松江·统考一模）在图所示的电路中，请根据标出的电流方向，将电
源、电流表、电压表三个元件符号填入电路中空缺处，要求向左移动滑片P，电压表
示数变大。【答案】
【解析】由题意可得，R 与R 串联，当滑片向左滑动时，R 接入电路的电阻变大，电
1 2 2
路中电流表小，R 所分得电压变小，R 两端的电压变大，故电压表测滑动变阻器两端
1 2
电压，如图所示：
10．（2023·上海宝山·统考一模）在图 中根据通电螺线管的 N 极，标出磁感线方
向，电源的正、负极和小磁针的 N 极。
【答案】
【解析】由安培定则得，通电螺线管上电流方向从右边流入，左边流出，因此电源右
边为电源正极，左边为电源负极；磁场外部磁场方向从N极流向S极；同时根据磁极
间的规律可知小磁针的下端为N极。如图所示11．（2023·上海徐汇·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔画
线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电
流表的示数变小，小灯亮度不变。
【答案】
【解析】当滑动变阻器的滑片P向右移动时，电流表的示数变小，小灯亮度不变，即
电流表与灯互不影响，电流表与灯并联，将变阻器与电流表（选用大量程）串联后再
与灯并联；因滑片P向右移动时，电流表的示数变小，则变阻器连入电路的电阻变
大，故变阻器左下接线柱连入电路中，如下图所示：
12．（2023·上海虹口·一模）在图所示电路的○填上适当的电表符号。要求：闭合开关
S，两灯均能发光。【答案】
【解析】如图所示：
圈1串联在电路中，因此为电流表；圈2和灯泡L 并联，为电压表，圈3与两个灯泡
1
并联，为电压表，如果圈3是电流表，会将电源短路，如图所示：
13．（2023·上海金山·统考一模）在如图所示的电路中，有两根导线尚未连接，请用笔
画线代替导线补上。补上后要求：闭合开关S，向右移动滑动变阻器的滑片P过程
中，电压表示数变大，小灯变亮。【答案】
【解析】要求向右移动滑片P的过程中小灯泡变亮，则小灯泡和滑动变阻器串联，且
滑片右移时，滑动变阻器接入电路的电阻变小，则滑动变阻器应选择右下接线柱与小
灯泡串联。要求滑片右移时，电压表示数变大，则电压表应与小灯泡并联，测小灯泡
两端电压，如图所示：
14．（2023·上海杨浦·统考一模）在图所示的电路中有一根导线尚未连接，以笔画线代
替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片P向B端移动时，电流表
示数变大，小灯亮度变亮。
【答案】
【解析】闭合开关S，滑动变阻器的滑片P向B端移动时，电流表示数变大，可知滑
动变阻器接入电路中的电阻变小，滑动变阻器使用B接线柱，电源由两节干电池组成
电压为3V，电流表使用小量程即可，如下图：15．（2023·上海长宁·统考一模）在图所示电路的⚪里填上适当的电表符号，使之成为
正确的电路图。
【答案】
【解析】电路要正常，与R 串联的是电流表，另一个只能是电压表，否则会出现短
1
路，如图所示：
16．（2023·上海杨浦·统考一模）根据图中通电螺线管的N极，标出小磁针的N极，
并在括号内标出电源的正负极。【答案】
【解析】由图可知通电螺线管的右端是N极，则左端是S极，由于同名磁极互相排
斥，异名磁极互相吸引，则小磁针靠近通电螺线管的一端是N极；根据右手螺旋定
则：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通
电螺线管的N极，所以在通电螺线管上看到的导线的电流方向是向下的，所以电源的
右端是正极，左端是负极，如图所示：
