专题17-电磁学作图题-学易金卷：2023年中考物理一模试
题分项汇编（上海专用）（原卷版）
一、作图题
1．（2023·上海静安·统考一模）在如图电路中缺少一根导线，请按要求用笔画线代替
导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电流表的示数
变小。

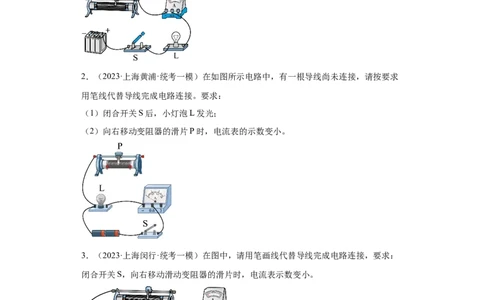

2．（2023·上海黄浦·统考一模）在如图所示电路中，有一根导线尚未连接，请按要求
用笔线代替导线完成电路连接。要求：
（1）闭合开关S后，小灯泡L发光；
（2）向右移动变阻器的滑片P时，电流表的示数变小。
3．（2023·上海闵行·统考一模）在图中，请用笔画线代替导线完成电路连接，要求：
闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。
4．（2023·上海奉贤·统考一模）请在如图所示电路的“〇”里填上适当的电表符号，
使电路组成串联电路。5．（2023·上海长宁·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔画
线代替导线补上。补上后要求：闭合开关S后，滑动变阻器才能工作，且向右移动滑
片P时，小灯泡L的亮度不变，电流表的示数变小。
6．（2023·上海崇明·统考一模）在图中填入电源、电压表、电流表符号，要求两个小
灯都能发光，电压表测L 的电压。
2
7．（2023·上海普陀·统考一模）在图中，标出通电螺线管和小磁针的N极，以及磁感
线方向。
8．（2023·上海青浦·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔画
线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向左移动时，电
压表的示数变小。9．（2023·上海松江·统考一模）在图所示的电路中，请根据标出的电流方向，将电
源、电流表、电压表三个元件符号填入电路中空缺处，要求向左移动滑片P，电压表
示数变大。
10．（2023·上海宝山·统考一模）在图 中根据通电螺线管的 N 极，标出磁感线方
向，电源的正、负极和小磁针的 N 极。
11．（2023·上海徐汇·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔画
线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电
流表的示数变小，小灯亮度不变。
12．（2023·上海虹口·一模）在图所示电路的○填上适当的电表符号。要求：闭合开关
S，两灯均能发光。13．（2023·上海金山·统考一模）在如图所示的电路中，有两根导线尚未连接，请用笔
画线代替导线补上。补上后要求：闭合开关S，向右移动滑动变阻器的滑片P过程
中，电压表示数变大，小灯变亮。

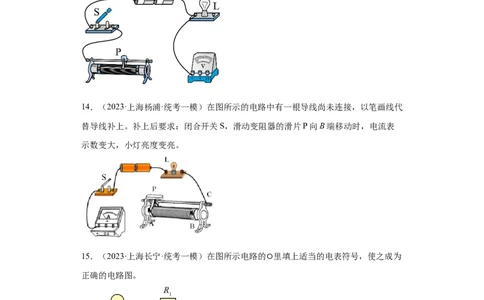

14．（2023·上海杨浦·统考一模）在图所示的电路中有一根导线尚未连接，以笔画线代
替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片P向B端移动时，电流表
示数变大，小灯亮度变亮。
15．（2023·上海长宁·统考一模）在图所示电路的⚪里填上适当的电表符号，使之成为
正确的电路图。
16．（2023·上海杨浦·统考一模）根据图中通电螺线管的N极，标出小磁针的N极，
并在括号内标出电源的正负极。
