专题11-动态电路分析、电路故障分析-学易金卷：2023年
中考物理一模试题分项汇编（上海专用）（原卷版）
一、单选题
1．（2023·上海崇明·统考一模）如图所示的电路中，电源电压保持不变。闭合开关
S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电流表A 的示数 B．电流表A 的示数
1 2
C．电压表V示数与电流表A 示数的比值 D．电压表V示数与电流表A 示数的比
1 2
值
2．（2023·上海嘉定·统考一模）在图所示的电路中，电源电压保持不变。闭合开关
S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V的示数
B．电流表A的示数
C．电压表V示数与电流表A 示数的比值
1
D．电流表A 示数与电流表A示数的比值
1
3．（2023·上海徐汇·统考一模）图为检测环境温度的电路，电源电压保持不变。 是
定值电阻， 是NTC热敏电阻，其阻值会随所处环境的温度升高而减小。闭合开关
S，当环境温度降低时，一定变小的是（ ）A．电压表V示数与电流表A示数的比值
B．电压表V示数与电流表 示数的比值
C．电流表A示数与电流表 示数的差值
D．电流表 示数与电流表A示数的比值
4．（2023·上海杨浦·统考一模）在图所示的电路中，电源电压保持不变，R 为定值电
2
阻。闭合开关S后，将滑动变阻器R 的滑片P向右移动的过程中，变大的是（ ）
1
A．电流表A示数
B．电压表V示数
C．电压表V示数与电流表A示数的比值
D．电流表A示数与电流表A 示数的差值
1
5．（2023·上海奉贤·统考一模）如图甲所示是身高测量仪，测量者站在绝缘平台上能
自动显示身高，其电路原理如图乙所示。下列说法正确的是（ ）
A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R两端电压越小D．身高越高，流过R的电流越小
6．（2023·上海黄浦·统考一模）在如图所示的电路中，电源电压保持不变。现对电路
分别进行下列操作：①将滑动变阻器滑片向右移；②用电阻 替换电阻 ；
③闭合开关S。其中能使电流表与电压表示数均变大的操作有（ ）
A．0个 B．1个 C．2个 D．3个
二、填空题

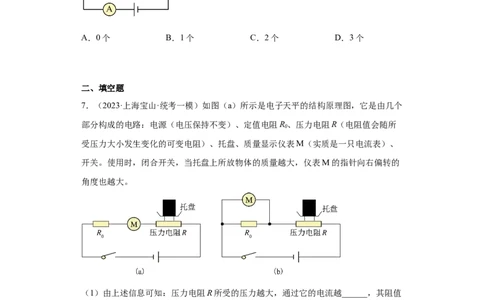

7．（2023·上海宝山·统考一模）如图（a）所示是电子天平的结构原理图，它是由几个
部分构成的电路：电源（电压保持不变）、定值电阻R、压力电阻R（电阻值会随所
0
受压力大小发生变化的可变电阻）、托盘、质量显示仪表M（实质是一只电流表）、
开关。使用时，闭合开关，当托盘上所放物体的质量越大，仪表M的指针向右偏转的
角度也越大。
（1）由上述信息可知：压力电阻R所受的压力越大，通过它的电流越______，其阻值
越______；（均选填“大”或“小”）
（2）若用一只电压表作为质量显示仪表M并联在电路中，如图（b）所示。则此质量
显示仪表的“0（千克）”刻度线位于表盘的_______（选填“左”或“右”）端。理
由是______。
8．（2023·上海嘉定·统考一模）在图所示的电路中，电源电压为U保持不变，电阻
R、R 的阻值均为R。闭合开关S，电路正常工作。一段时间后，观察到电流表的示
1 2 0
数突然变大。电路中仅有一处故障，且只发生在电阻R 或R 上。若在电路中添加一个
1 2
电表判断故障，以下可行的是________。A．在M点串联电压表
B．在NP两点间并联电流表
C．在NP两点间并联电压表
请写出接入电表并闭合开关S后，所有电表的示数情况及对应的故障________。

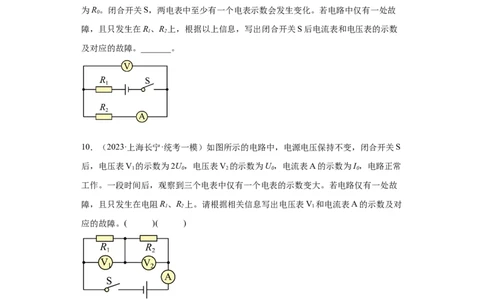

9．（2023·上海虹口·一模）在图所示的电路中，电源电压为U，电阻R、R 的阻值均
0 1 2
为R。闭合开关S，两电表中至少有一个电表示数会发生变化。若电路中仅有一处故
0
障，且只发生在R、R 上，根据以上信息，写出闭合开关S后电流表和电压表的示数
1 2
及对应的故障。_______。
10．（2023·上海长宁·统考一模）如图所示的电路中，电源电压保持不变，闭合开关S
后，电压表V 的示数为2U，电压表V 的示数为U，电流表A的示数为I，电路正常
1 0 2 0 0
工作。一段时间后，观察到三个电表中仅有一个电表的示数变大。若电路仅有一处故
障，且只发生在电阻R、R 上。请根据相关信息写出电压表V 和电流表A的示数及对
1 2 1
应的故障。( )( )
11．（2023·上海·校联考一模）在图所示的电路中，电源电压保持不变．电阻R、R
1 2
出现断路故障，闭合电键S后：①若三个电表中只有一个电表有示数，则有示数的电表是___表，故障是___；
②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是____表，故
障是____。（电表均选填符号）
12．（2023·上海松江·统考一模）如图所示电路中，电源电压保持不变，电路中仅有一
处故障，且只发生在电阻R、R 上。现在电路中串联一个电流表来判断故障。
1 2
（1）若闭合开关后，观察到电流表示数为零，说明电路中出现了_________故障；
（2）若闭合开关后，观察到电流表示数不为零，为进一步确定故障，请写出接下来的
操作、电流表示数变化情况及其对应的故障：_________（不添加额外器材、不重新连
接电路）。
13．（2023·上海崇明·统考一模）在如图所示的电路中，电源电压保持不变，R、R 的
1 2
阻值完全相同，闭合开关S，电压表、电流表的示数分别为U、I。一段时间后发现，
0 0
其中一个电表的示数变为零。若电路中只有一处故障且故障只发生在R、R 上，请写
1 2
出相应的电表示数及故障。______
三、简答题
14．（2023·上海青浦·统考一模）在图所示的电路中，电源电压保持不变。闭合开关
S，观察到只有一个电表的指针发生偏转。已知电路中仅有一处故障，且只发生在电阻
R 或R 上。请写出闭合开关后的操作、电表示数变化情况及其对应的故障。
1 2
________。15．（2023·上海宝山·统考一模）在图示电路中， 电源电压U 保持不变。闭合开关
0
S，发现只有一个电表的示数发生变化。已知电路中仅有一处故障，且只发生在灯L或
电阻R上。根据以上信息，写出闭合开关S后，小灯L的发光情况、电压表V的示数
及相对应的故障。
四、实验题
16．（2023·上海普陀·统考一模）在图所示的电路中，闭合开关S，灯L不亮，若电路
中仅有一处故障，且只发生在灯L、电阻R上。
①请判断该电路中存在的故障可能是____________；
A．R断路 B．R短路 C．L断路 D．L短路
②为进一步检测故障所在，小李认为：在图的电路中将一个电压表正确并联在灯L两
端，闭合开关S，通过观察电压表示数情况，可以确定故障所在。你认为小李的方案
是否可行，说出理由__________。
五、计算题
17．（2023·上海金山·统考一模）在如图所示的电路中，滑动变阻器R 上标有“50
2
欧”字样，闭合开关S。
（1）若电源电压为10伏，电压表示数为8伏，电阻R 的阻值为20欧，求：电流表的
2
示数和电阻R 的阻值。
1
（2）若电源电压未知的情况下，在电路安全的前提下，R 允许接入电路的范围是10
2
欧~30欧，电压表示数的最大变化量为5伏。求电源电压U。18．（2023·上海普陀·统考一模）在图（a）所示的电路中，电源电压保持不变，电阻
R 的阻值为10欧，闭合开关S，电流表示数如图（b）所示。
1
（1）求电源电压U。
（2）在电路中再接入标有“20欧 2安”字样的滑动变阻器R，在不损坏电路元件的
2
情况下，移动滑动变阻器的滑片，电路中电流表示数最大变化范围为ΔI。求ΔI及对应
的R 连接方式。
2
19．（2023·上海崇明·统考一模）在图所示的电路中，电源电压为24伏保持不变，电
阻R 的阻值为10欧，滑动变阻器R 上标有“50Ω 1.5A”字样。闭合电键S后，电流表
1 2
A的示数为1安。试求：
（1）求电阻R 两端的电压U ；
1
（2）求此时滑动变阻器R
2
的₁阻值；
（3）在电路安全工作的情况下，移动变阻器R 的滑片，请你通过计算求出电流表示
2
数的最大变化量ΔI 。
最大
20．（2023·上海松江·统考一模）如图（a）所示的电路中，电源电压为18V且保持不
变。电阻 的阻值为5Ω，滑动变阻器上标有“2A”字样。闭合开关S后，电压表的示
数为8V，电压表盘如图（b）所示。求：
（1）通过电阻 的电流 ；（2）滑动变阻器接入电路的阻值 ；
（3）移动滑动变阻器的滑片P，在保证电路安全工作的情况下，电压表示数最小值与
最大值之比为3∶10。求滑动变阻器 的最大阻值。
21．（2023·上海长宁·统考一模）在图所示的电路中，电源电压为15伏。电阻R 的阻
1
值为10欧，滑动变阻器R 上标有“50欧 1安”字样。闭合开关S，移动滑片P至某
2
位置时，电压表示数为5伏。求：
（1）通过电阻R 的电流I；
1 1
（2）滑动变阻器接入电路的阻值R。
2
（3）现将滑动变阻器R 的滑片P移至另一位置，然后将电压表V从电阻R 两端并联
2 1
到滑动变阻器R 两端，发现电压表改接位置前、后示数变化了3伏，求滑动变阻器R
2 2
可能的阻值。
22．（2023·上海静安·统考一模）在如图所示的电路中，电源电压为15伏，电阻 的
阻值为10欧，闭合开关S，移动滑动变阻器 的滑片P至某位置时，电压表V示数为
9伏。
（1）求此时电阻 两端的电压 ；
（2）求此时滑动变阻器 连入电路的阻值；（3）移动滑动变阻器 的滑片P，电流表A的示数变化范围为0.5安 安，求滑动
变阻器 的规格。
